Дозировочная установка с плавным регулированием подачи

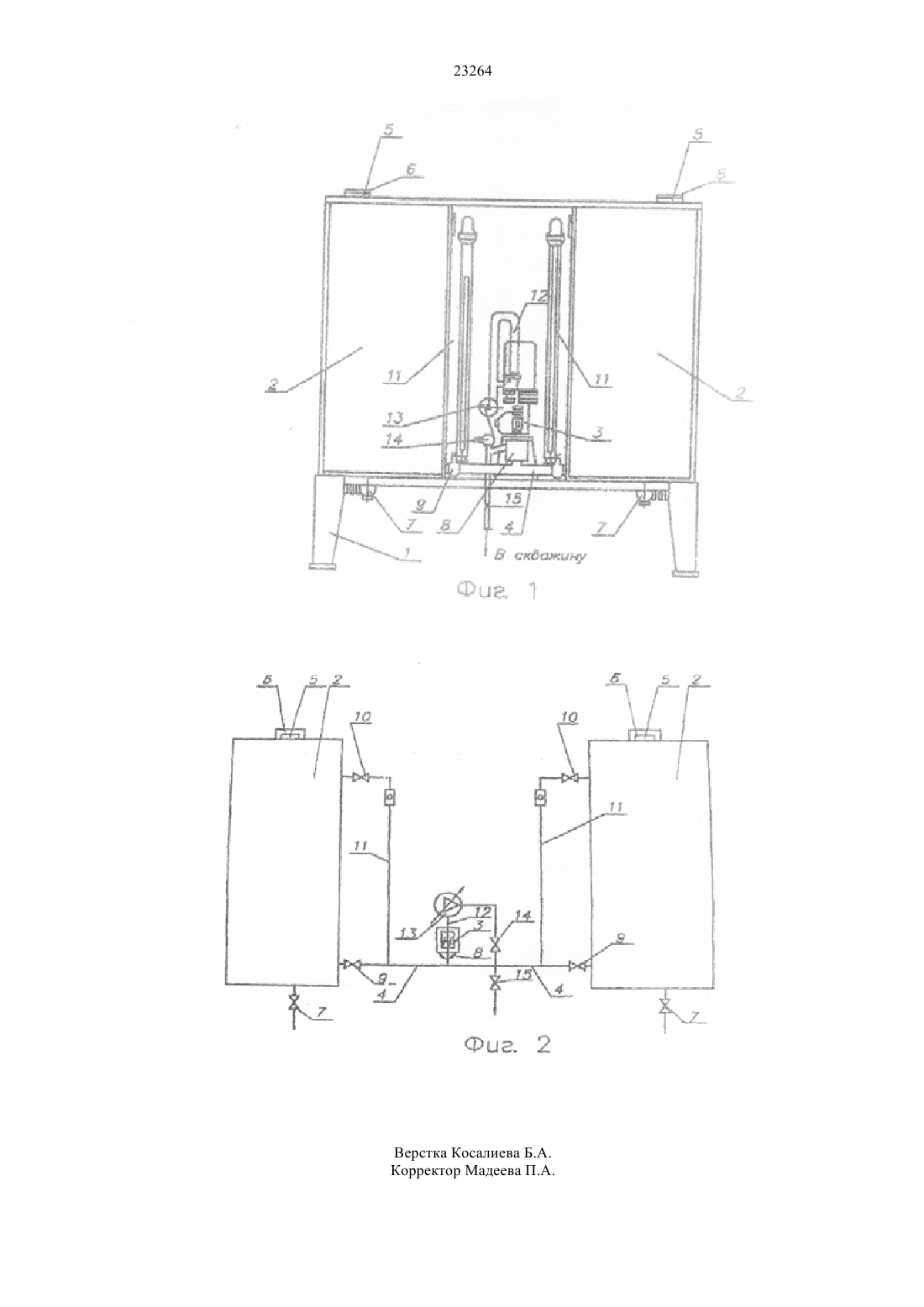

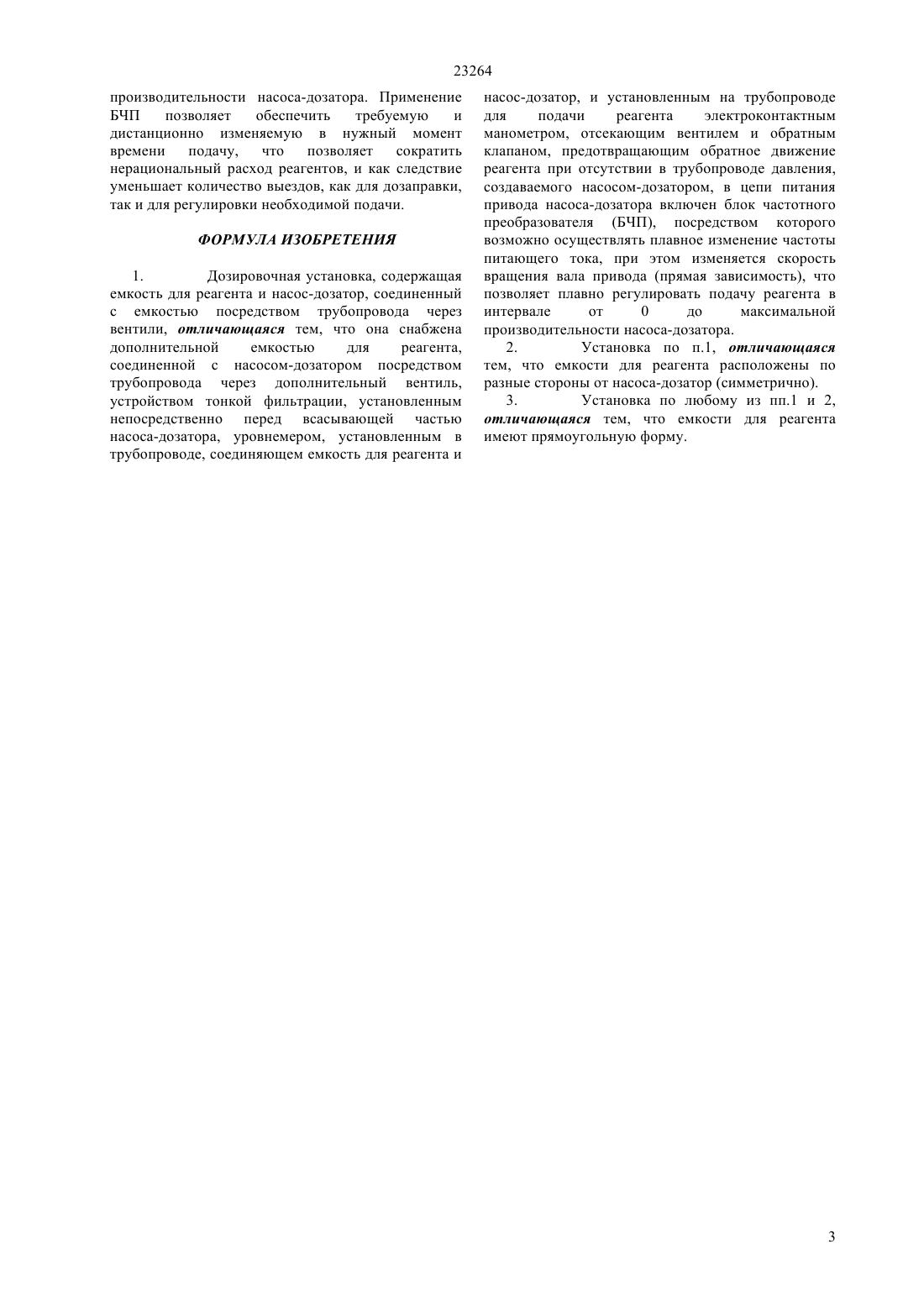

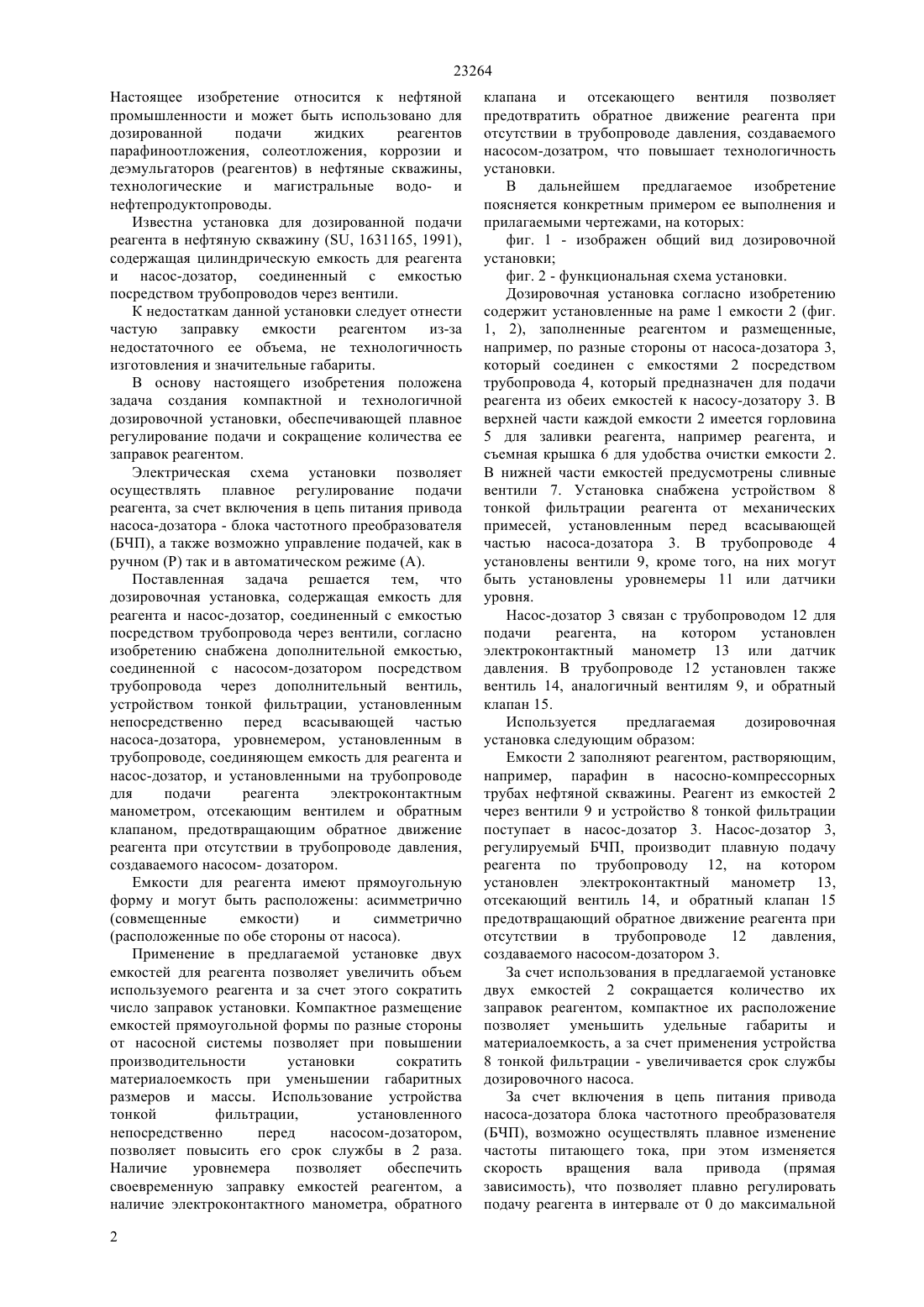

(51) 21 43/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ устройство тонкой фильтрации, установленное непосредственно перед всасывающей частью насоса-дозатора, уровнемер, установленный в трубопроводе, соединяющем емкость для реагента и насос-дозатор. На трубопроводе, соединяющем емкость для реагента и насос-дозатор, установлены электроконтактный манометр, отсекающий вентиль и обратный клапан. Обратный клапан предотвращает обратное движение реагента при отсутствии в трубопроводе давления, создаваемого насосом-дозатором. В цепь питания электропривода насоса- дозатора включен блок частотного преобразователя (БЧП) предназначенный для осуществления, плавного регулирования подачи химического реагента, как в ручном режиме, так и дистанционно по линиям телемеханики. За счет установки БЧП производится защита двигателя и контроль за его работой, выдача параметров как не посредственно на дисплей устройства, так же и по линиям телемеханики.(76) Сазонов Геннадий ВасильевичПелипенко Олег Владимирович(57) Изобретение относится к нефтяной промышленности и может быть использовано для дозированной подачи жидких реагентов в нефтяные скважины, технологические и магистральные водои нефтепродуктопроводы. Дозировочная установка содержит емкость для реагента, насос-дозатор,соединенный с ней посредством трубопровода через вентили, дополнительную емкость для реагента, 23264 Настоящее изобретение относится к нефтяной промышленности и может быть использовано для дозированной подачи жидких реагентов парафиноотложения, солеотложения, коррозии и деэмульгаторов (реагентов) в нефтяные скважины,технологические и магистральные водо- и нефтепродуктопроводы. Известна установка для дозированной подачи реагента в нефтяную скважину (, 1631165, 1991),содержащая цилиндрическую емкость для реагента и насос-дозатор, соединенный с емкостью посредством трубопроводов через вентили. К недостаткам данной установки следует отнести частую заправку емкости реагентом из-за недостаточного ее объема, не технологичность изготовления и значительные габариты. В основу настоящего изобретения положена задача создания компактной и технологичной дозировочной установки, обеспечивающей плавное регулирование подачи и сокращение количества ее заправок реагентом. Электрическая схема установки позволяет осуществлять плавное регулирование подачи реагента, за счет включения в цепь питания привода насоса-дозатора - блока частотного преобразователя(БЧП), а также возможно управление подачей, как в ручном (Р) так и в автоматическом режиме (А). Поставленная задача решается тем, что дозировочная установка, содержащая емкость для реагента и насос-дозатор, соединенный с емкостью посредством трубопровода через вентили, согласно изобретению снабжена дополнительной емкостью,соединенной с насосом-дозатором посредством трубопровода через дополнительный вентиль,устройством тонкой фильтрации, установленным непосредственно перед всасывающей частью насоса-дозатора, уровнемером, установленным в трубопроводе, соединяющем емкость для реагента и насос-дозатор, и установленными на трубопроводе для подачи реагента электроконтактным манометром, отсекающим вентилем и обратным клапаном, предотвращающим обратное движение реагента при отсутствии в трубопроводе давления,создаваемого насосом- дозатором. Емкости для реагента имеют прямоугольную форму и могут быть расположены асимметрично(расположенные по обе стороны от насоса). Применение в предлагаемой установке двух емкостей для реагента позволяет увеличить объем используемого реагента и за счет этого сократить число заправок установки. Компактное размещение емкостей прямоугольной формы по разные стороны от насосной системы позволяет при повышении производительности установки сократить материалоемкость при уменьшении габаритных размеров и массы. Использование устройства тонкой фильтрации,установленного непосредственно перед насосом-дозатором,позволяет повысить его срок службы в 2 раза. Наличие уровнемера позволяет обеспечить своевременную заправку емкостей реагентом, а наличие электроконтактного манометра, обратного 2 клапана и отсекающего вентиля позволяет предотвратить обратное движение реагента при отсутствии в трубопроводе давления, создаваемого насосом-дозатром, что повышает технологичность установки. В дальнейшем предлагаемое изобретение поясняется конкретным примером ее выполнения и прилагаемыми чертежами, на которых фиг. 1 - изображен общий вид дозировочной установки фиг. 2 - функциональная схема установки. Дозировочная установка согласно изобретению содержит установленные на раме 1 емкости 2 (фиг. 1, 2), заполненные реагентом и размещенные,например, по разные стороны от насоса-дозатора 3,который соединен с емкостями 2 посредством трубопровода 4, который предназначен для подачи реагента из обеих емкостей к насосу-дозатору 3. В верхней части каждой емкости 2 имеется горловина 5 для заливки реагента, например реагента, и съемная крышка 6 для удобства очистки емкости 2. В нижней части емкостей предусмотрены сливные вентили 7. Установка снабжена устройством 8 тонкой фильтрации реагента от механических примесей, установленным перед всасывающей частью насоса-дозатора 3. В трубопроводе 4 установлены вентили 9, кроме того, на них могут быть установлены уровнемеры 11 или датчики уровня. Насос-дозатор 3 связан с трубопроводом 12 для подачи реагента,на котором установлен электроконтактный манометр 13 или датчик давления. В трубопроводе 12 установлен также вентиль 14, аналогичный вентилям 9, и обратный клапан 15. Используется предлагаемая дозировочная установка следующим образом Емкости 2 заполняют реагентом, растворяющим,например, парафин в насосно-компрессорных трубах нефтяной скважины. Реагент из емкостей 2 через вентили 9 и устройство 8 тонкой фильтрации поступает в насос-дозатор 3. Насос-дозатор 3,регулируемый БЧП, производит плавную подачу реагента по трубопроводу 12, на котором установлен электроконтактный манометр 13,отсекающий вентиль 14, и обратный клапан 15 предотвращающий обратное движение реагента при отсутствии в трубопроводе 12 давления,создаваемого насосом-дозатором 3. За счет использования в предлагаемой установке двух емкостей 2 сокращается количество их заправок реагентом, компактное их расположение позволяет уменьшить удельные габариты и материалоемкость, а за счет применения устройства 8 тонкой фильтрации - увеличивается срок службы дозировочного насоса. За счет включения в цепь питания привода насоса-дозатора блока частотного преобразователя(БЧП), возможно осуществлять плавное изменение частоты питающего тока, при этом изменяется скорость вращения вала привода (прямая зависимость), что позволяет плавно регулировать подачу реагента в интервале от 0 до максимальной 23264 производительности насоса-дозатора. Применение БЧП позволяет обеспечить требуемую и дистанционно изменяемую в нужный момент времени подачу, что позволяет сократить нерациональный расход реагентов, и как следствие уменьшает количество выездов, как для дозаправки,так и для регулировки необходимой подачи. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Дозировочная установка, содержащая емкость для реагента и насос-дозатор, соединенный с емкостью посредством трубопровода через вентили, отличающаяся тем, что она снабжена дополнительной емкостью для реагента,соединенной с насосом-дозатором посредством трубопровода через дополнительный вентиль,устройством тонкой фильтрации, установленным непосредственно перед всасывающей частью насоса-дозатора, уровнемером, установленным в трубопроводе, соединяющем емкость для реагента и насос-дозатор, и установленным на трубопроводе для подачи реагента электроконтактным манометром, отсекающим вентилем и обратным клапаном, предотвращающим обратное движение реагента при отсутствии в трубопроводе давления,создаваемого насосом-дозатором, в цепи питания привода насоса-дозатора включен блок частотного преобразователя (БЧП), посредством которого возможно осуществлять плавное изменение частоты питающего тока, при этом изменяется скорость вращения вала привода (прямая зависимость), что позволяет плавно регулировать подачу реагента в интервале от 0 до максимальной производительности насоса-дозатора. 2. Установка по п.1, отличающаяся тем, что емкости для реагента расположены по разные стороны от насоса-дозатор (симметрично). 3. Установка по любому из пп.1 и 2,отличающаяся тем, что емкости для реагента имеют прямоугольную форму.
