Лопастное долото

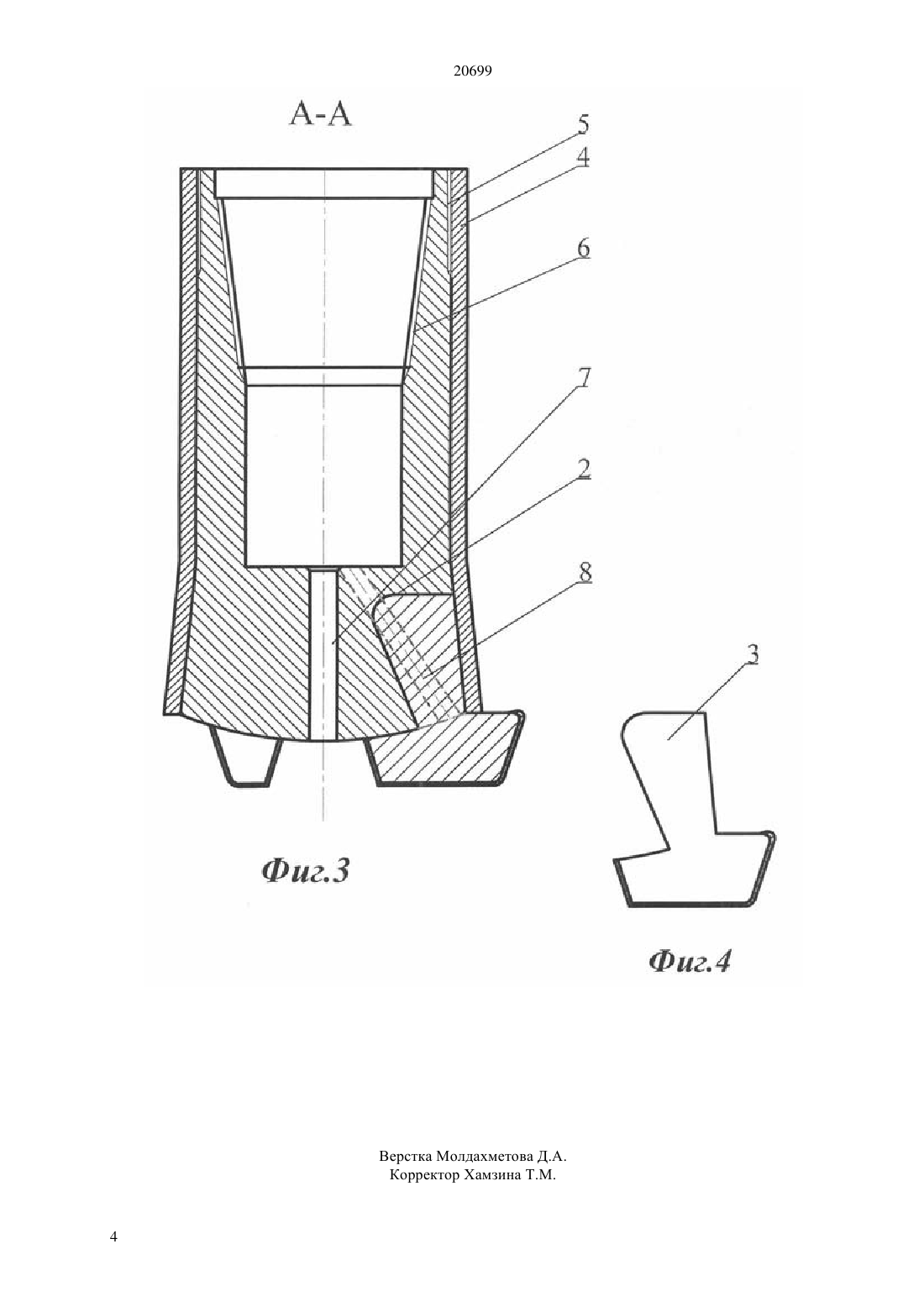

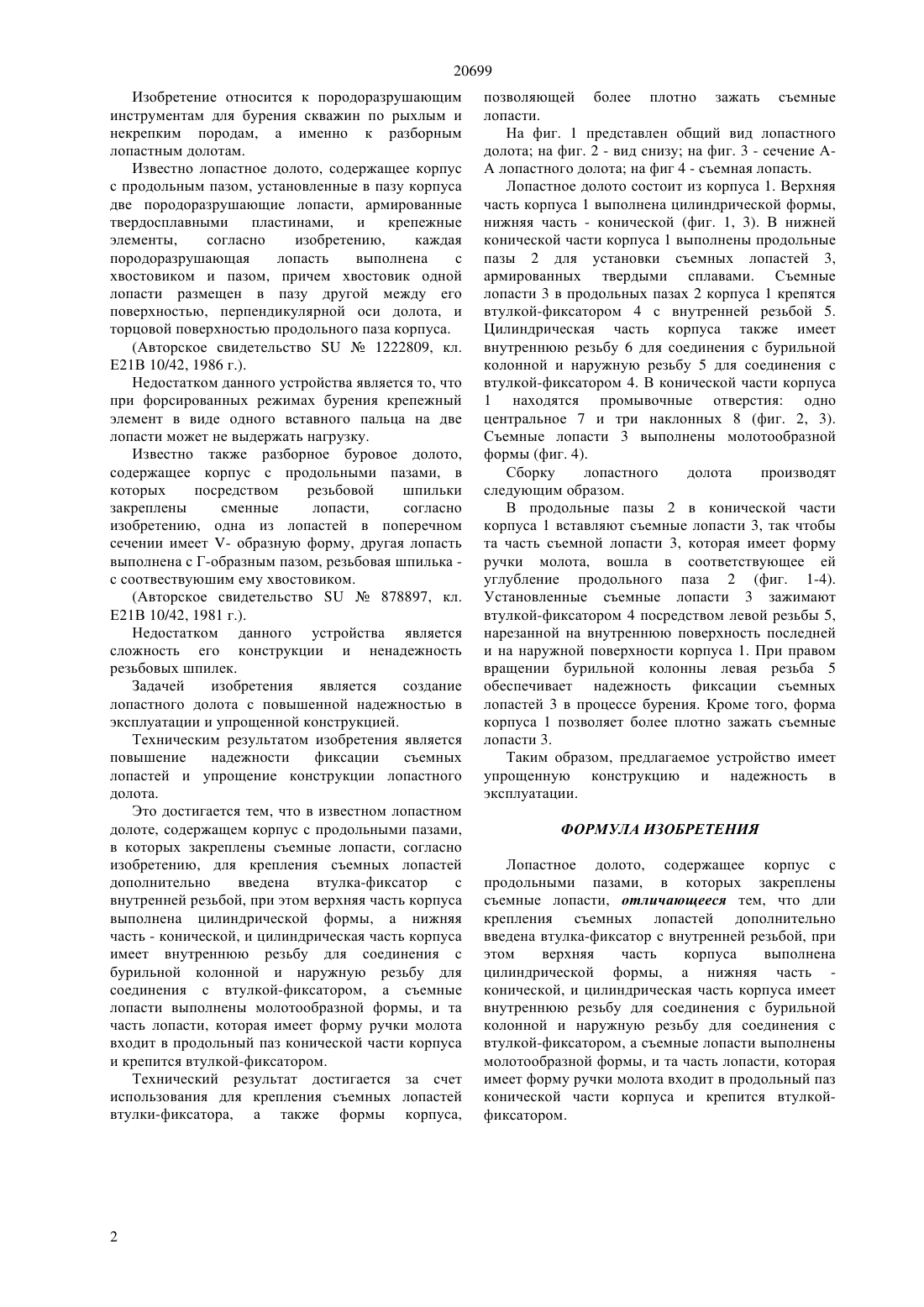

(51) 21 10/42 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ лопастей и упрощение конструкции лопастного долота. Это достигается тем, что в известном лопастном долоте, содержащем корпус с продольными пазами,в которых закреплены съемные лопасти, согласно изобретению, для крепления съемных лопастей дополнительно введена втулка-фиксатор с внутренней резьбой, при этом верхняя часть корпуса выполнена цилиндрической формы, а нижняя часть- конической, и цилиндрическая часть корпуса имеет внутреннюю резьбу для соединения с бурильной колонной и наружную резьбу для соединения с втулкой-фиксатором, а съемные лопасти выполнены молотообразной формы, и та часть лопасти, которая имеет форму ручки молота входит в продольный паз конической части корпуса и крепится втулкой-фиксатором.(72) Карманов Тогыс Досмурзаевич Абдильдин Гарыш Надирулы Сушко Сергей Михайлович(73) Товарищество с ограниченной ответственностью Институт высоких технологий(57) Изобретение относится к породоразрушающим инструментам для бурения скважин по рыхлым и некрепким породам, а именно к разборным лопастным долотам. Техническим результатом изобретения является повышение надежности фиксации съемных 20699 Изобретение относится к породоразрушающим инструментам для бурения скважин по рыхлым и некрепким породам, а именно к разборным лопастным долотам. Известно лопастное долото, содержащее корпус с продольным пазом, установленные в пазу корпуса две породоразрушающие лопасти, армированные твердосплавными пластинами, и крепежные элементы,согласно изобретению,каждая породоразрушающая лопасть выполнена с хвостовиком и пазом, причем хвостовик одной лопасти размещен в пазу другой между его поверхностью, перпендикулярной оси долота, и торцовой поверхностью продольного паза корпуса.(Авторское свидетельство 1222809, кл. Е 21 В 10/42, 1986 г.). Недостатком данного устройства является то, что при форсированных режимах бурения крепежный элемент в виде одного вставного пальца на две лопасти может не выдержать нагрузку. Известно также разборное буровое долото,содержащее корпус с продольными пазами, в которых посредством резьбовой шпильки закреплены сменные лопасти,согласно изобретению, одна из лопастей в поперечном сечении имеет - образную форму, другая лопасть выполнена с Г-образным пазом, резьбовая шпилька с соотвествуюшим ему хвостовиком.(Авторское свидетельство 878897, кл. Е 21 В 10/42, 1981 г.). Недостатком данного устройства является сложность его конструкции и ненадежность резьбовых шпилек. Задачей изобретения является создание лопастного долота с повышенной надежностью в эксплуатации и упрощенной конструкцией. Техническим результатом изобретения является повышение надежности фиксации съемных лопастей и упрощение конструкции лопастного долота. Это достигается тем, что в известном лопастном долоте, содержащем корпус с продольными пазами,в которых закреплены съемные лопасти, согласно изобретению, для крепления съемных лопастей дополнительно введена втулка-фиксатор с внутренней резьбой, при этом верхняя часть корпуса выполнена цилиндрической формы, а нижняя часть - конической, и цилиндрическая часть корпуса имеет внутреннюю резьбу для соединения с бурильной колонной и наружную резьбу для соединения с втулкой-фиксатором, а съемные лопасти выполнены молотообразной формы, и та часть лопасти, которая имеет форму ручки молота входит в продольный паз конической части корпуса и крепится втулкой-фиксатором. Технический результат достигается за счет использования для крепления съемных лопастей втулки-фиксатора, а также формы корпуса, 2 позволяющей более плотно зажать съемные лопасти. На фиг. 1 представлен общий вид лопастного долота на фиг. 2 - вид снизу на фиг. 3 - сечение АА лопастного долота на фиг 4 - съемная лопасть. Лопастное долото состоит из корпуса 1. Верхняя часть корпуса 1 выполнена цилиндрической формы,нижняя часть - конической (фиг. 1, 3). В нижней конической части корпуса 1 выполнены продольные пазы 2 для установки съемных лопастей 3,армированных твердыми сплавами. Съемные лопасти 3 в продольных пазах 2 корпуса 1 крепятся втулкой-фиксатором 4 с внутренней резьбой 5. Цилиндрическая часть корпуса также имеет внутреннюю резьбу 6 для соединения с бурильной колонной и наружную резьбу 5 для соединения с втулкой-фиксатором 4. В конической части корпуса 1 находятся промывочные отверстия одно центральное 7 и три наклонных 8 (фиг. 2, 3). Съемные лопасти 3 выполнены молотообразной формы (фиг. 4). Сборку лопастного долота производят следующим образом. В продольные пазы 2 в конической части корпуса 1 вставляют съемные лопасти 3, так чтобы та часть съемной лопасти 3, которая имеет форму ручки молота, вошла в соответствующее ей углубление продольного паза 2 (фиг. 1-4). Установленные съемные лопасти 3 зажимают втулкой-фиксатором 4 посредством левой резьбы 5,нарезанной на внутреннюю поверхность последней и на наружной поверхности корпуса 1. При правом вращении бурильной колонны левая резьба 5 обеспечивает надежность фиксации съемных лопастей 3 в процессе бурения. Кроме того, форма корпуса 1 позволяет более плотно зажать съемные лопасти 3. Таким образом, предлагаемое устройство имеет упрощенную конструкцию и надежность в эксплуатации. ФОРМУЛА ИЗОБРЕТЕНИЯ Лопастное долото, содержащее корпус с продольными пазами, в которых закреплены съемные лопасти, отличающееся тем, что дли крепления съемных лопастей дополнительно введена втулка-фиксатор с внутренней резьбой, при этом верхняя часть корпуса выполнена цилиндрической формы, а нижняя часть конической, и цилиндрическая часть корпуса имеет внутреннюю резьбу для соединения с бурильной колонной и наружную резьбу для соединения с втулкой-фиксатором, а съемные лопасти выполнены молотообразной формы, и та часть лопасти, которая имеет форму ручки молота входит в продольный паз конической части корпуса и крепится втулкойфиксатором.
