Комбинированный сошник

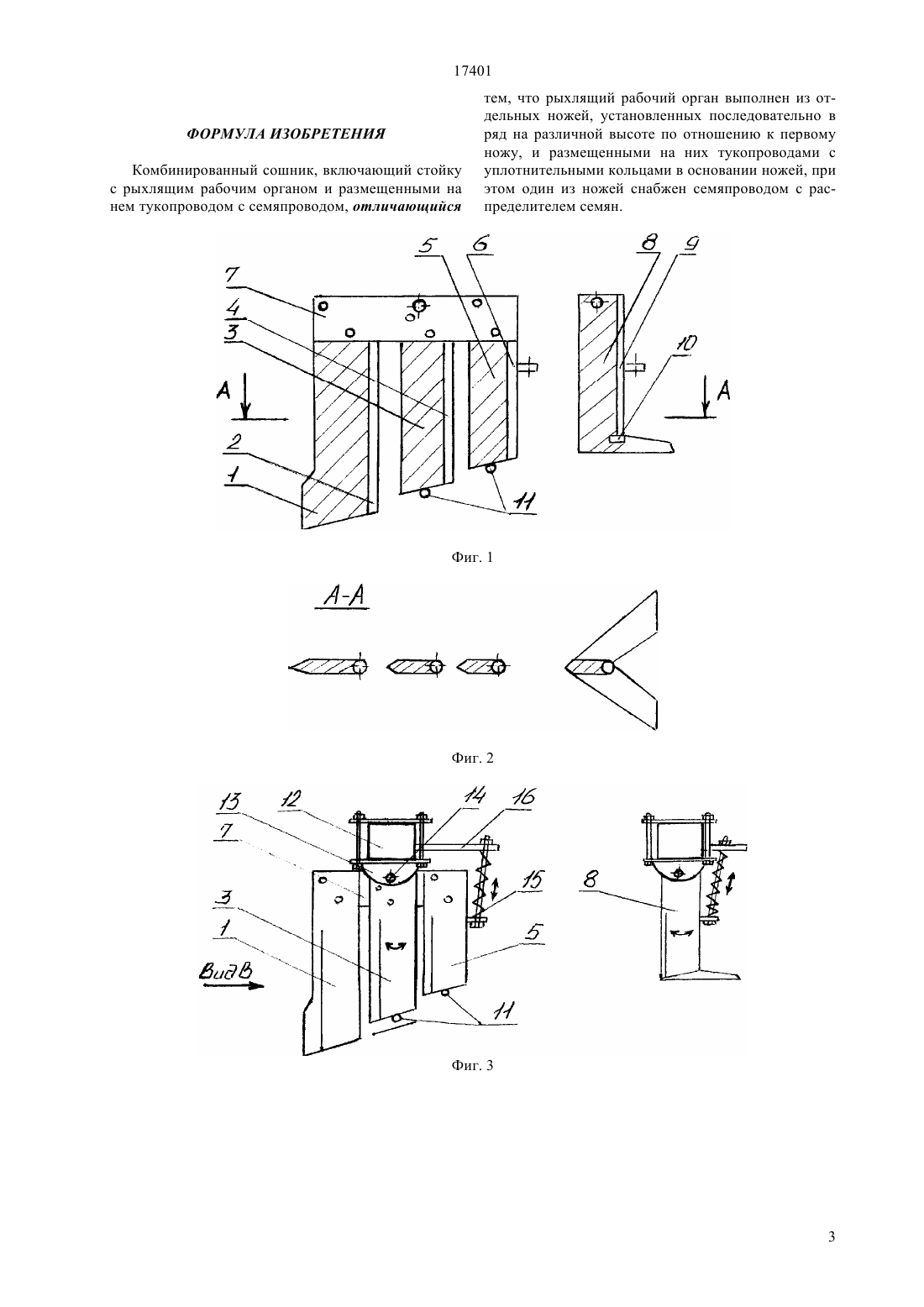

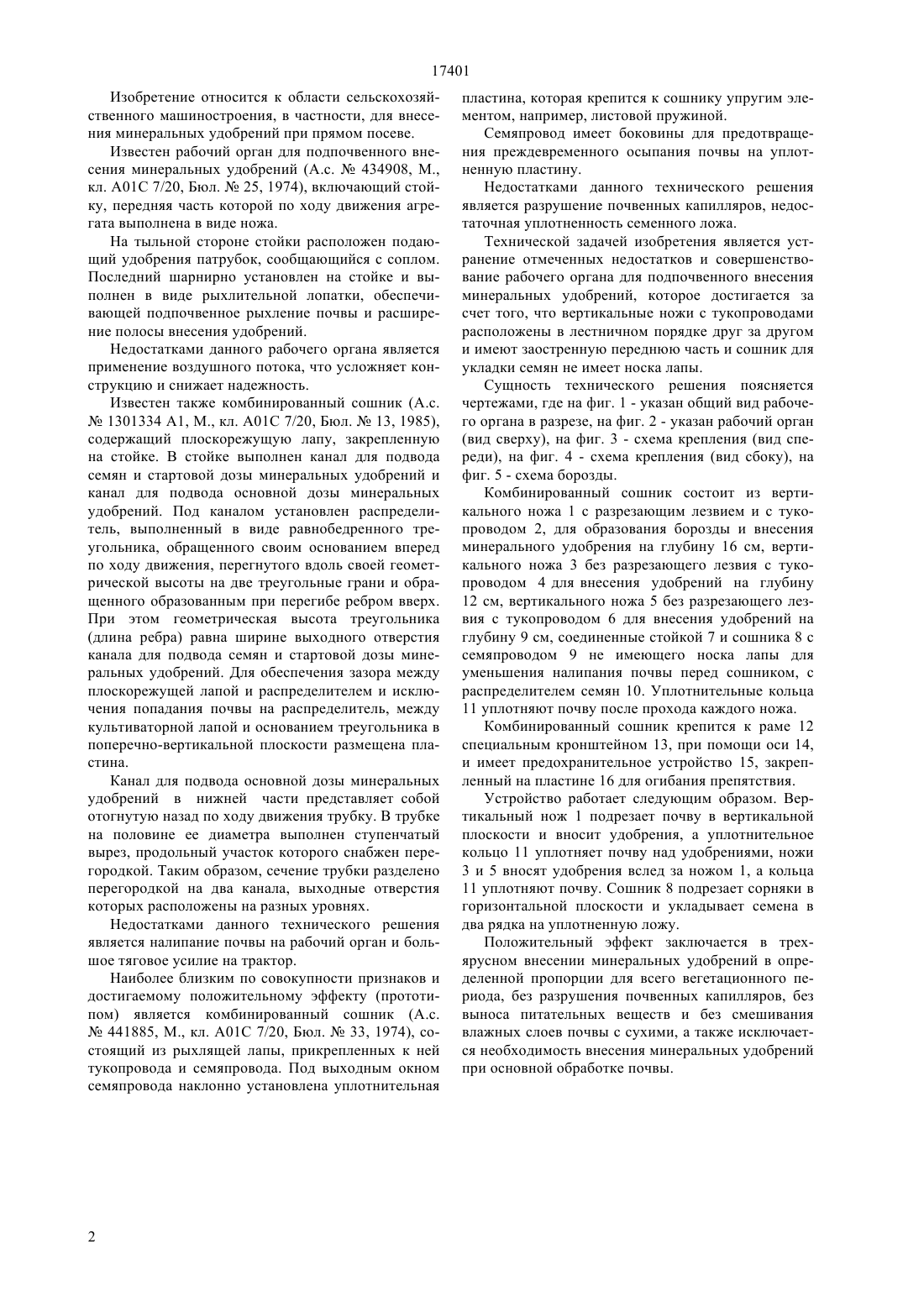

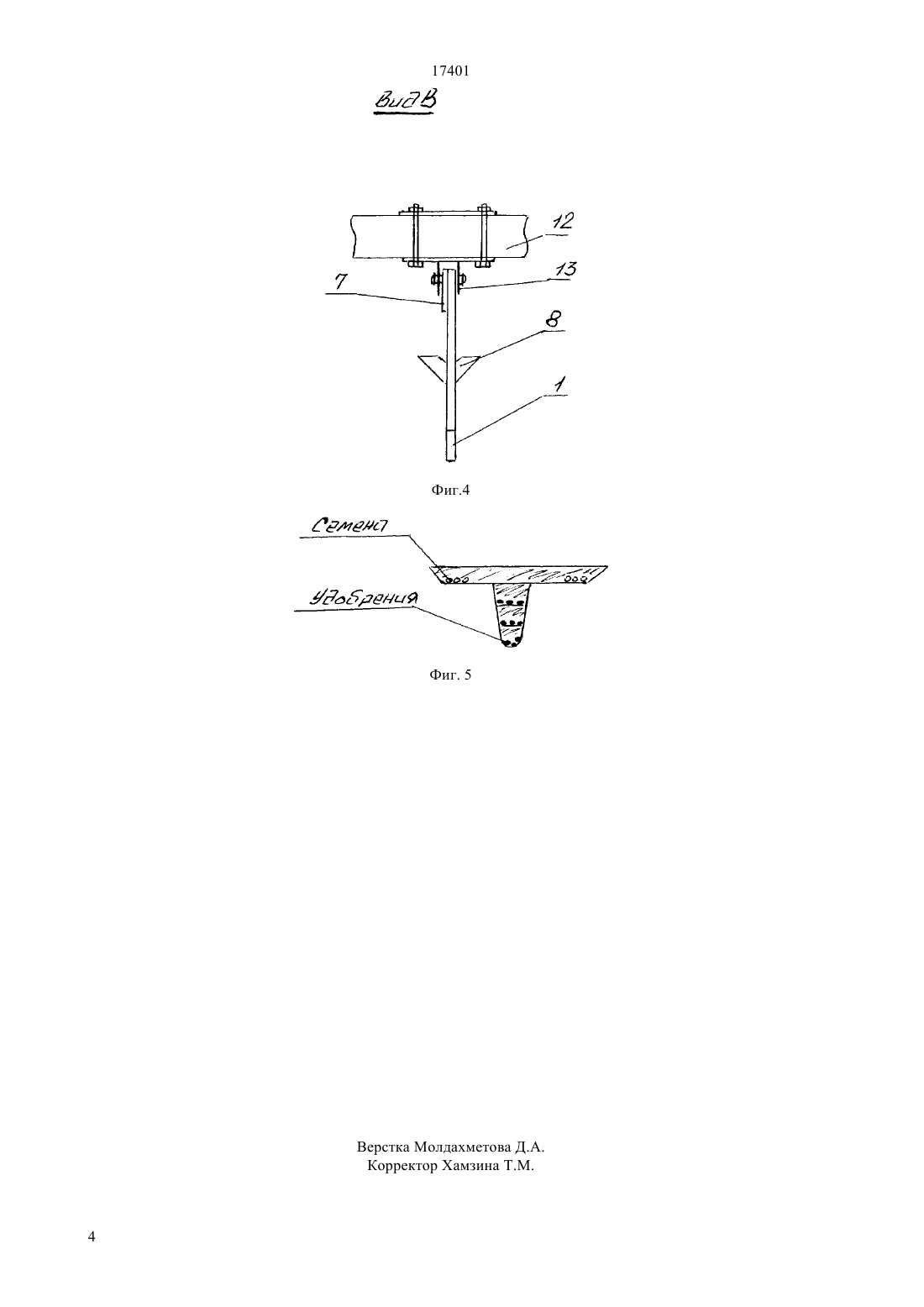

(51) 01 7/20 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к области сельскохозяйственного машиностроения, в частности, для внесения минеральных удобрений при прямом посеве. Технической задачей является уменьшение налипания почвы, сохранение капиллярной системы и исключение смешивания влажных слоев почвы с сухими, которая достигается за счет того, что рыхлящие рабочие органы 1, 3, 5 с тукопроводами 2, 4, 6 и уплотнителями 11 размещены в ряд на различной высоте обработки, последовательно с которыми установлен стрельчатый сошник 8 с семяпроводом 9.(72) Нукешев Саяхат Оразович Нурко Жанибек Анатольевич Кельдешев Талгат Каппасович(73) Нукешев Саяхат Оразович 17401 Изобретение относится к области сельскохозяйственного машиностроения, в частности, для внесения минеральных удобрений при прямом посеве. Известен рабочий орган для подпочвенного внесения минеральных удобрений (А.с.434908, М.,кл. А 01 С 7/20, Бюл.25, 1974), включающий стойку, передняя часть которой по ходу движения агрегата выполнена в виде ножа. На тыльной стороне стойки расположен подающий удобрения патрубок, сообщающийся с соплом. Последний шарнирно установлен на стойке и выполнен в виде рыхлительной лопатки, обеспечивающей подпочвенное рыхление почвы и расширение полосы внесения удобрений. Недостатками данного рабочего органа является применение воздушного потока, что усложняет конструкцию и снижает надежность. Известен также комбинированный сошник (А.с.1301334 А 1, М., кл. А 01 С 7/20, Бюл.13, 1985),содержащий плоскорежущую лапу, закрепленную на стойке. В стойке выполнен канал для подвода семян и стартовой дозы минеральных удобрений и канал для подвода основной дозы минеральных удобрений. Под каналом установлен распределитель, выполненный в виде равнобедренного треугольника, обращенного своим основанием вперед по ходу движения, перегнутого вдоль своей геометрической высоты на две треугольные грани и обращенного образованным при перегибе ребром вверх. При этом геометрическая высота треугольника(длина ребра) равна ширине выходного отверстия канала для подвода семян и стартовой дозы минеральных удобрений. Для обеспечения зазора между плоскорежущей лапой и распределителем и исключения попадания почвы на распределитель, между культиваторной лапой и основанием треугольника в поперечно-вертикальной плоскости размещена пластина. Канал для подвода основной дозы минеральных удобрений в нижней части представляет собой отогнутую назад по ходу движения трубку. В трубке на половине ее диаметра выполнен ступенчатый вырез, продольный участок которого снабжен перегородкой. Таким образом, сечение трубки разделено перегородкой на два канала, выходные отверстия которых расположены на разных уровнях. Недостатками данного технического решения является налипание почвы на рабочий орган и большое тяговое усилие на трактор. Наиболее близким по совокупности признаков и достигаемому положительному эффекту (прототипом) является комбинированный сошник (А.с.441885, М., кл. А 01 С 7/20, Бюл.33, 1974), состоящий из рыхлящей лапы, прикрепленных к ней тукопровода и семяпровода. Под выходным окном семяпровода наклонно установлена уплотнительная пластина, которая крепится к сошнику упругим элементом, например, листовой пружиной. Семяпровод имеет боковины для предотвращения преждевременного осыпания почвы на уплотненную пластину. Недостатками данного технического решения является разрушение почвенных капилляров, недостаточная уплотненность семенного ложа. Технической задачей изобретения является устранение отмеченных недостатков и совершенствование рабочего органа для подпочвенного внесения минеральных удобрений, которое достигается за счет того, что вертикальные ножи с тукопроводами расположены в лестничном порядке друг за другом и имеют заостренную переднюю часть и сошник для укладки семян не имеет носка лапы. Сущность технического решения поясняется чертежами, где на фиг. 1 - указан общий вид рабочего органа в разрезе, на фиг. 2 - указан рабочий орган(вид сверху), на фиг. 3 - схема крепления (вид спереди), на фиг. 4 - схема крепления (вид сбоку), на фиг. 5 - схема борозды. Комбинированный сошник состоит из вертикального ножа 1 с разрезающим лезвием и с тукопроводом 2, для образования борозды и внесения минерального удобрения на глубину 16 см, вертикального ножа 3 без разрезающего лезвия с тукопроводом 4 для внесения удобрений на глубину 12 см, вертикального ножа 5 без разрезающего лезвия с тукопроводом 6 для внесения удобрений на глубину 9 см, соединенные стойкой 7 и сошника 8 с семяпроводом 9 не имеющего носка лапы для уменьшения налипания почвы перед сошником, с распределителем семян 10. Уплотнительные кольца 11 уплотняют почву после прохода каждого ножа. Комбинированный сошник крепится к раме 12 специальным кронштейном 13, при помощи оси 14,и имеет предохранительное устройство 15, закрепленный на пластине 16 для огибания препятствия. Устройство работает следующим образом. Вертикальный нож 1 подрезает почву в вертикальной плоскости и вносит удобрения, а уплотнительное кольцо 11 уплотняет почву над удобрениями, ножи 3 и 5 вносят удобрения вслед за ножом 1, а кольца 11 уплотняют почву. Сошник 8 подрезает сорняки в горизонтальной плоскости и укладывает семена в два рядка на уплотненную ложу. Положительный эффект заключается в трехярусном внесении минеральных удобрений в определенной пропорции для всего вегетационного периода, без разрушения почвенных капилляров, без выноса питательных веществ и без смешивания влажных слоев почвы с сухими, а также исключается необходимость внесения минеральных удобрений при основной обработке почвы. ФОРМУЛА ИЗОБРЕТЕНИЯ Комбинированный сошник, включающий стойку с рыхлящим рабочим органом и размещенными на нем тукопроводом с семяпроводом, отличающийся тем, что рыхлящий рабочий орган выполнен из отдельных ножей, установленных последовательно в ряд на различной высоте по отношению к первому ножу, и размещенными на них тукопроводами с уплотнительными кольцами в основании ножей, при этом один из ножей снабжен семяпроводом с распределителем семян.
