Откосный волногаситель Койбакова С.М.

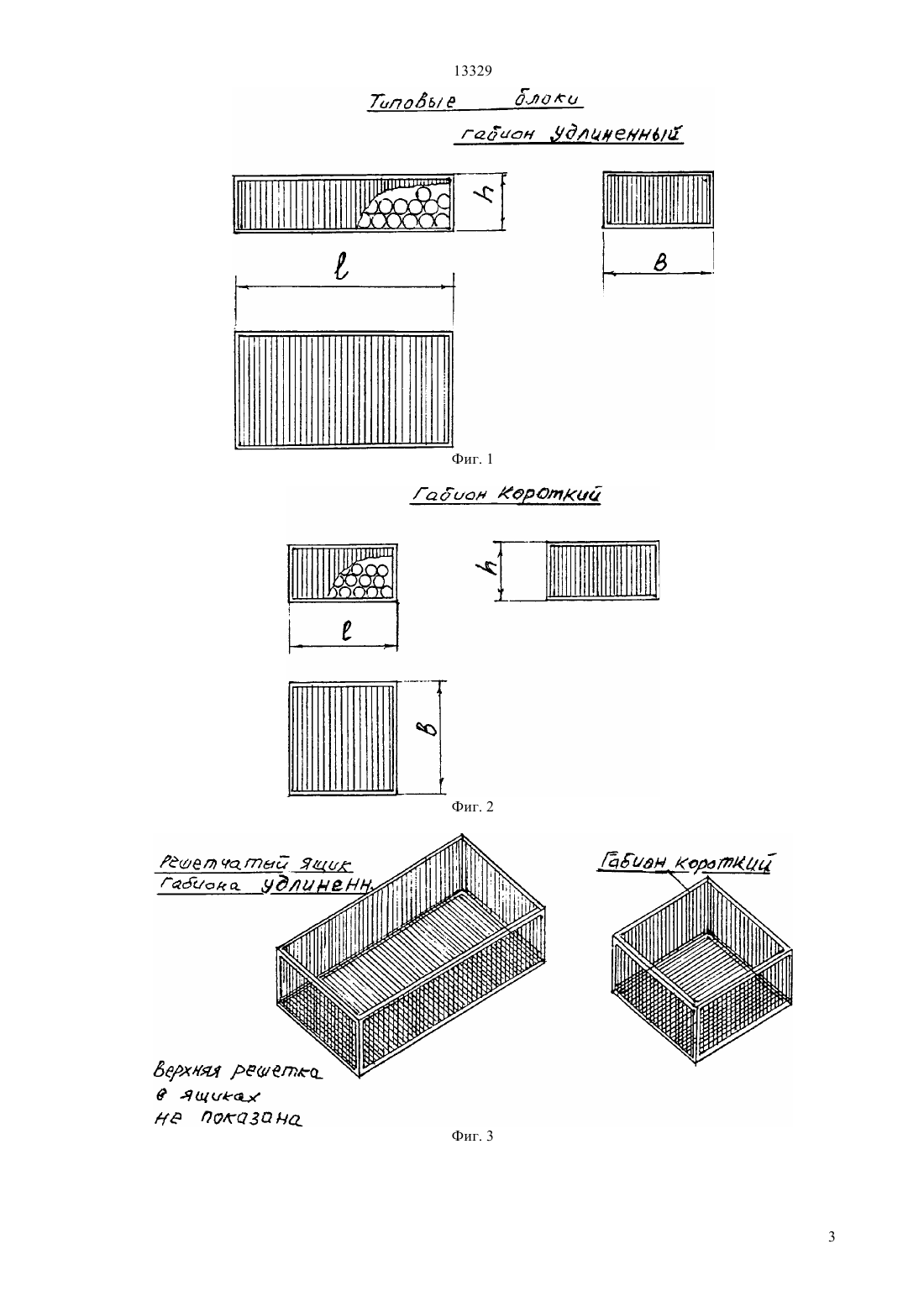

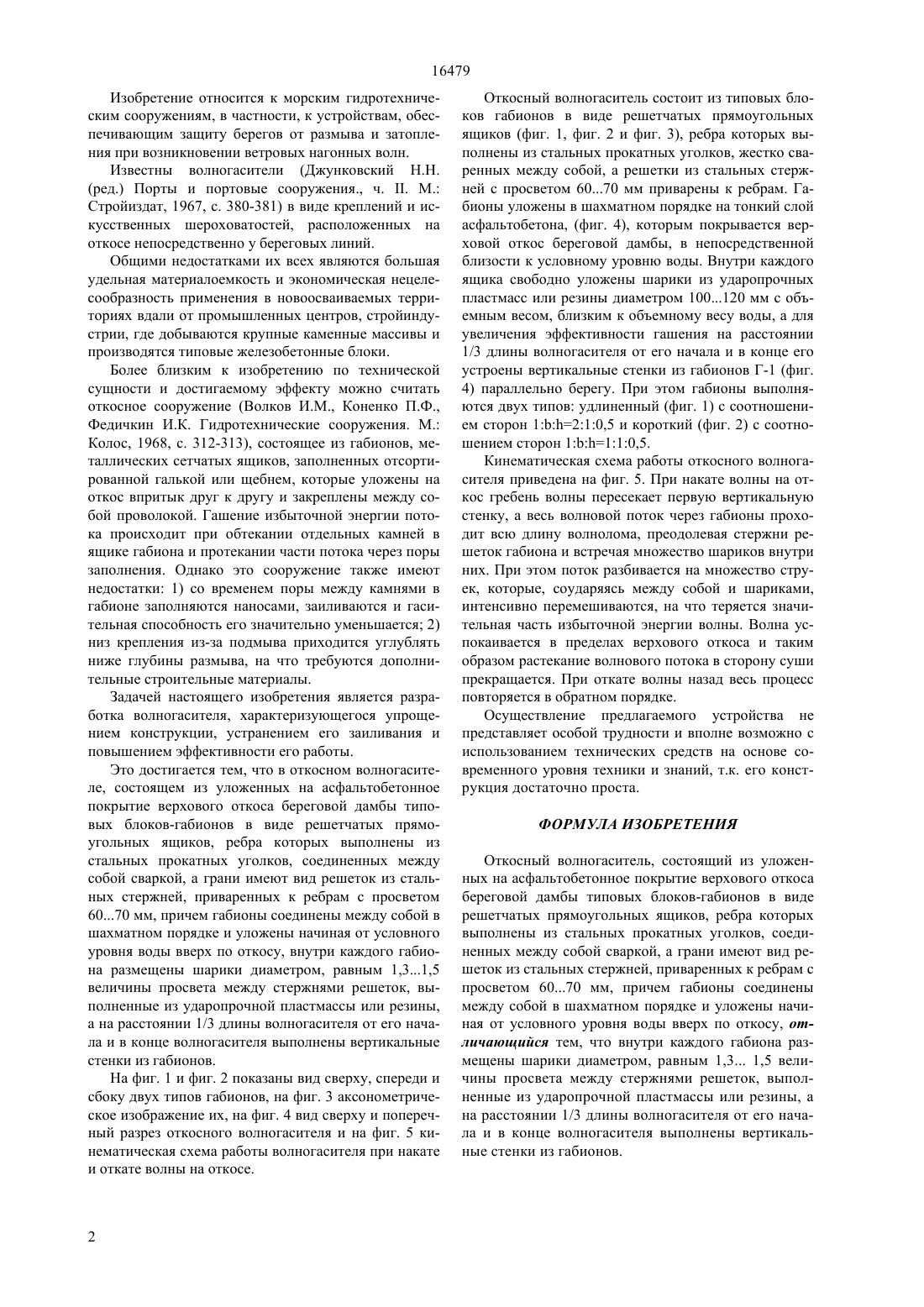

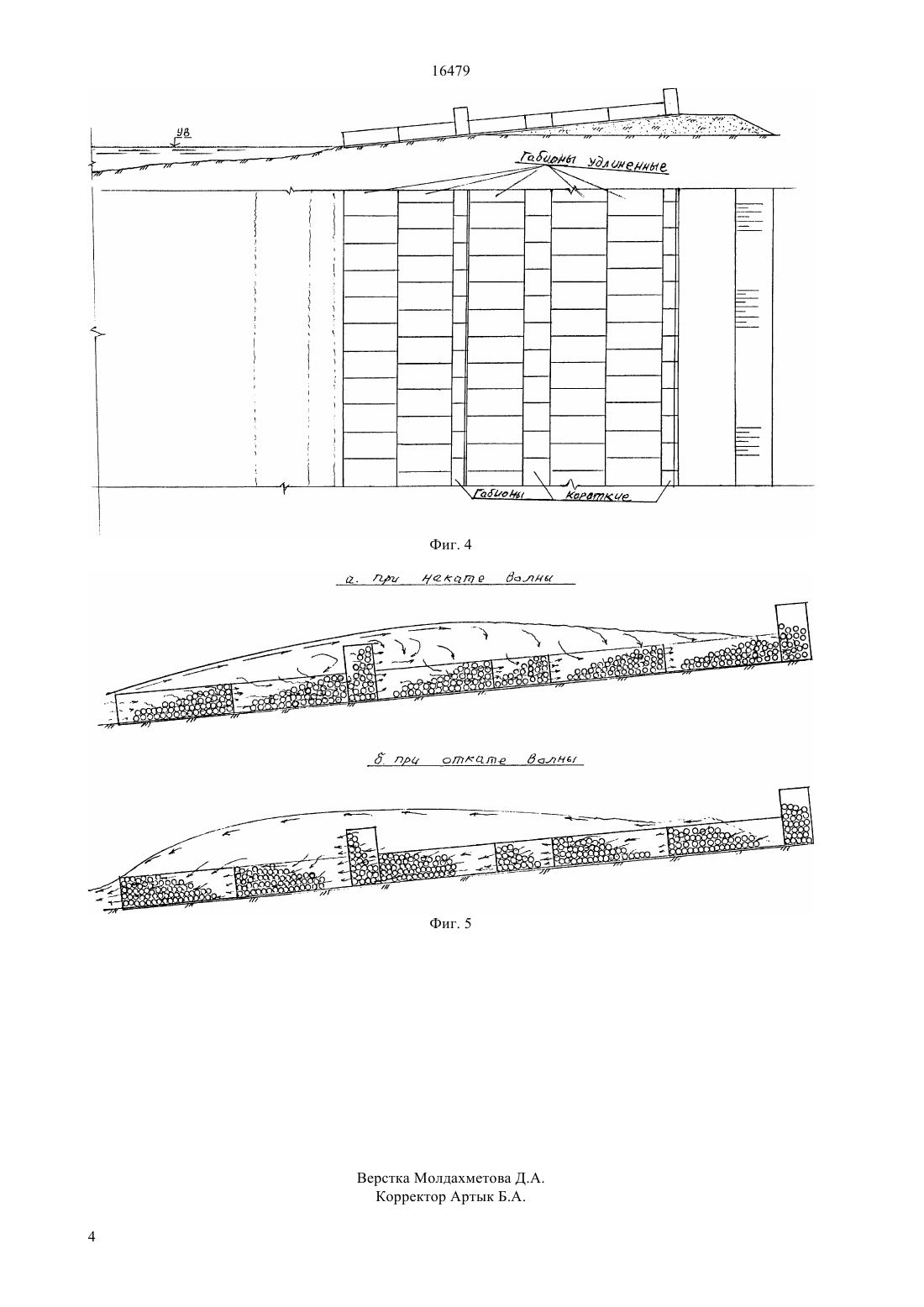

(51) 02 3/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Это достигается тем, что в откосном волногасителе, состоящем из уложенных на асфальтобетонное покрытие верхового откоса береговой дамбы типовых блоков-габионов в виде решетчатых прямоугольных ящиков, ребра которых выполнены из стальных прокатных уголков, соединенных между собой сваркой, а грани имеют вид решеток из стальных стержней, приваренных к ребрам с просветом 6070 мм, причем габионы соединены между собой в шахматном порядке и уложены начиная от условного уровня воды вверх по откосу, внутри каждого габиона размещены шарики диаметром,равным 1,31,5 величины просвета между стержнями решеток, выполненные из ударопрочной пластмассы или резины, а на расстоянии 1/3 длины волногасителя от его начала и в конце волногасителя выполнены вертикальные стенки из габионов.(73) Республиканское государственное казенное предприятие Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(54) ОТКОСНЫЙ ВОЛНОГАСИТЕЛЬ КОЙБАКОВА С.М.(57) Изобретение относится к морским гидротехническим сооружениям, в частности, к устройствам,обеспечивающим защиту берегов от размыва и затопления. Технический результат изобретения заключается в упрощении конструкции волногасителя и устранении его заиливания. 16479 Изобретение относится к морским гидротехническим сооружениям, в частности, к устройствам, обеспечивающим защиту берегов от размыва и затопления при возникновении ветровых нагонных волн. Известны волногасители (Джунковский Н.Н.(ред.) Порты и портовые сооружения., ч. . М. Стройиздат, 1967, с. 380-381) в виде креплений и искусственных шероховатостей, расположенных на откосе непосредственно у береговых линий. Общими недостатками их всех являются большая удельная материалоемкость и экономическая нецелесообразность применения в новоосваиваемых территориях вдали от промышленных центров, стройиндустрии, где добываются крупные каменные массивы и производятся типовые железобетонные блоки. Более близким к изобретению по технической сущности и достигаемому эффекту можно считать откосное сооружение (Волков И.М., Коненко П.Ф.,Федичкин И.К. Гидротехнические сооружения. М. Колос, 1968, с. 312-313), состоящее из габионов, металлических сетчатых ящиков, заполненных отсортированной галькой или щебнем, которые уложены на откос впритык друг к другу и закреплены между собой проволокой. Гашение избыточной энергии потока происходит при обтекании отдельных камней в ящике габиона и протекании части потока через поры заполнения. Однако это сооружение также имеют недостатки 1) со временем поры между камнями в габионе заполняются наносами, заиливаются и гасительная способность его значительно уменьшается 2) низ крепления из-за подмыва приходится углублять ниже глубины размыва, на что требуются дополнительные строительные материалы. Задачей настоящего изобретения является разработка волногасителя, характеризующегося упрощением конструкции, устранением его заиливания и повышением эффективности его работы. Это достигается тем, что в откосном волногасителе, состоящем из уложенных на асфальтобетонное покрытие верхового откоса береговой дамбы типовых блоков-габионов в виде решетчатых прямоугольных ящиков, ребра которых выполнены из стальных прокатных уголков, соединенных между собой сваркой, а грани имеют вид решеток из стальных стержней, приваренных к ребрам с просветом 6070 мм, причем габионы соединены между собой в шахматном порядке и уложены начиная от условного уровня воды вверх по откосу, внутри каждого габиона размещены шарики диаметром, равным 1,31,5 величины просвета между стержнями решеток, выполненные из ударопрочной пластмассы или резины,а на расстоянии 1/3 длины волногасителя от его начала и в конце волногасителя выполнены вертикальные стенки из габионов. На фиг. 1 и фиг. 2 показаны вид сверху, спереди и сбоку двух типов габионов, на фиг. 3 аксонометрическое изображение их, на фиг. 4 вид сверху и поперечный разрез откосного волногасителя и на фиг. 5 кинематическая схема работы волногасителя при накате и откате волны на откосе. Откосный волногаситель состоит из типовых блоков габионов в виде решетчатых прямоугольных ящиков (фиг. 1, фиг. 2 и фиг. 3), ребра которых выполнены из стальных прокатных уголков, жестко сваренных между собой, а решетки из стальных стержней с просветом 6070 мм приварены к ребрам. Габионы уложены в шахматном порядке на тонкий слой асфальтобетона, (фиг. 4), которым покрывается верховой откос береговой дамбы, в непосредственной близости к условному уровню воды. Внутри каждого ящика свободно уложены шарики из ударопрочных пластмасс или резины диаметром 100120 мм с объемным весом, близким к объемному весу воды, а для увеличения эффективности гашения на расстоянии 1/3 длины волногасителя от его начала и в конце его устроены вертикальные стенки из габионов Г-1 (фиг. 4) параллельно берегу. При этом габионы выполняются двух типов удлиненный (фиг. 1) с соотношением сторон 1210,5 и короткий (фиг. 2) с соотношением сторон 1110,5. Кинематическая схема работы откосного волногасителя приведена на фиг. 5. При накате волны на откос гребень волны пересекает первую вертикальную стенку, а весь волновой поток через габионы проходит всю длину волнолома, преодолевая стержни решеток габиона и встречая множество шариков внутри них. При этом поток разбивается на множество струек, которые, соударяясь между собой и шариками,интенсивно перемешиваются, на что теряется значительная часть избыточной энергии волны. Волна успокаивается в пределах верхового откоса и таким образом растекание волнового потока в сторону суши прекращается. При откате волны назад весь процесс повторяется в обратном порядке. Осуществление предлагаемого устройства не представляет особой трудности и вполне возможно с использованием технических средств на основе современного уровня техники и знаний, т.к. его конструкция достаточно проста. ФОРМУЛА ИЗОБРЕТЕНИЯ Откосный волногаситель, состоящий из уложенных на асфальтобетонное покрытие верхового откоса береговой дамбы типовых блоков-габионов в виде решетчатых прямоугольных ящиков, ребра которых выполнены из стальных прокатных уголков, соединенных между собой сваркой, а грани имеют вид решеток из стальных стержней, приваренных к ребрам с просветом 6070 мм, причем габионы соединены между собой в шахматном порядке и уложены начиная от условного уровня воды вверх по откосу, отличающийся тем, что внутри каждого габиона размещены шарики диаметром, равным 1,3 1,5 величины просвета между стержнями решеток, выполненные из ударопрочной пластмассы или резины, а на расстоянии 1/3 длины волногасителя от его начала и в конце волногасителя выполнены вертикальные стенки из габионов.
