Скрытое растровое печатное изображение на подложке и способ его получения

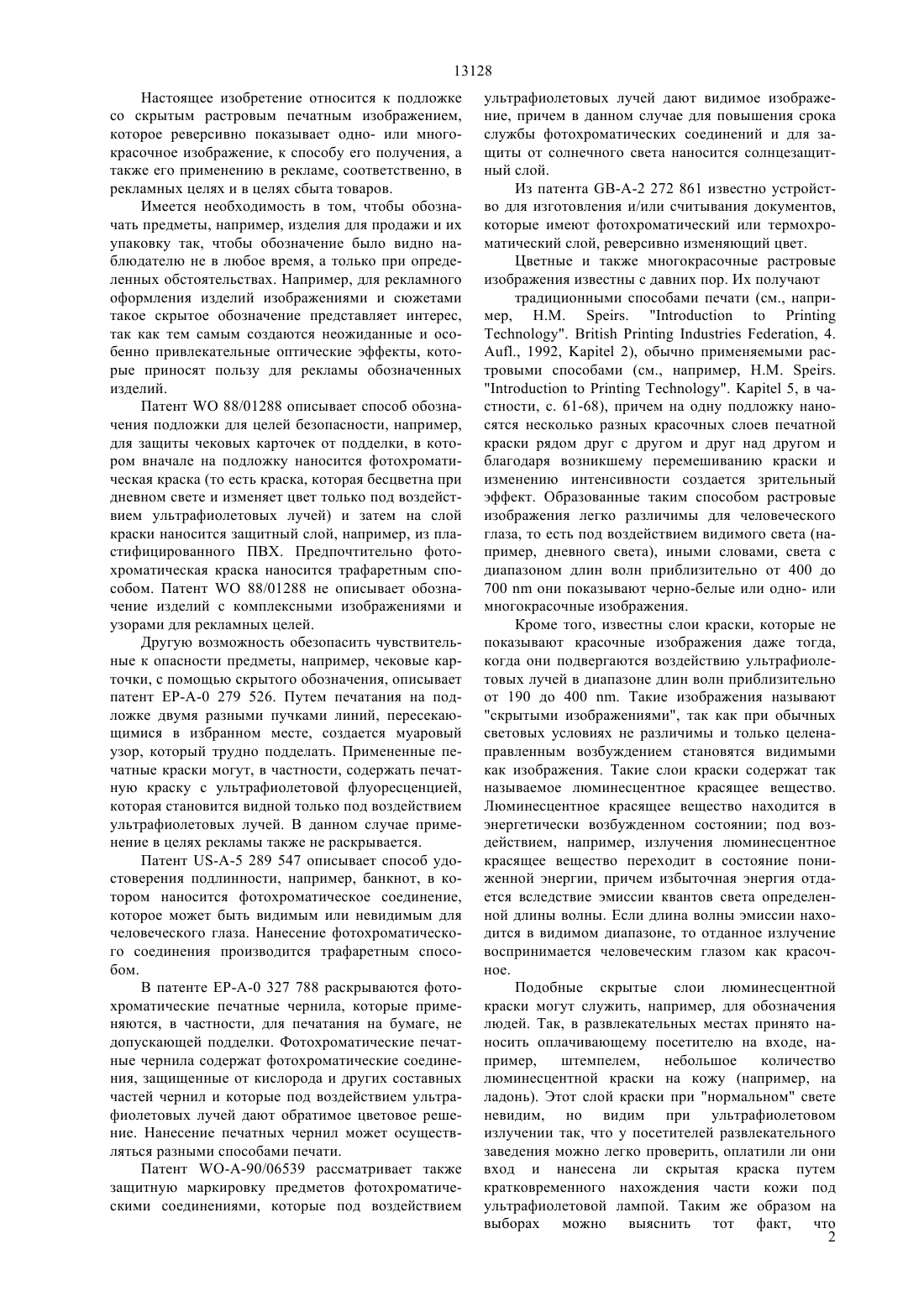

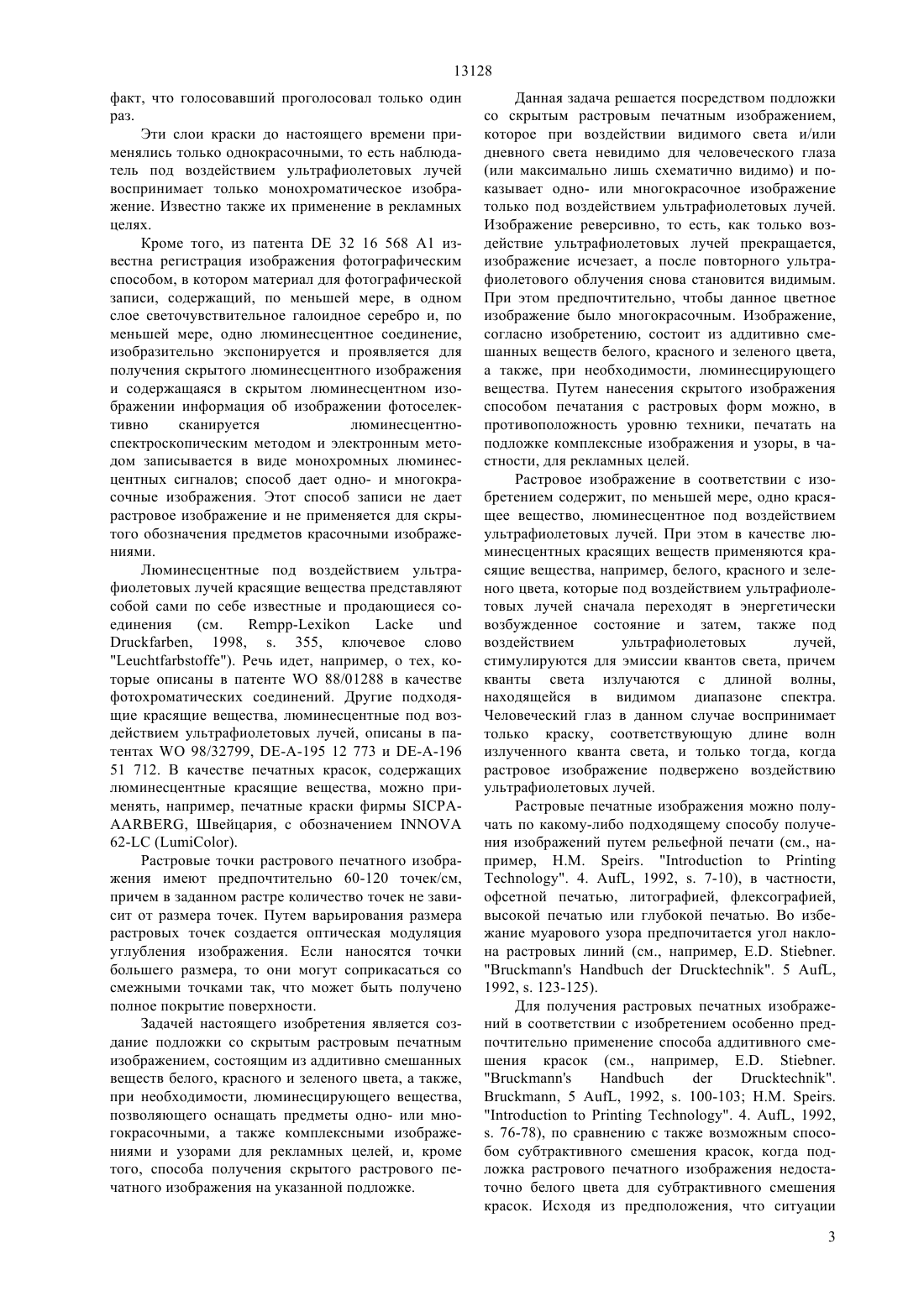

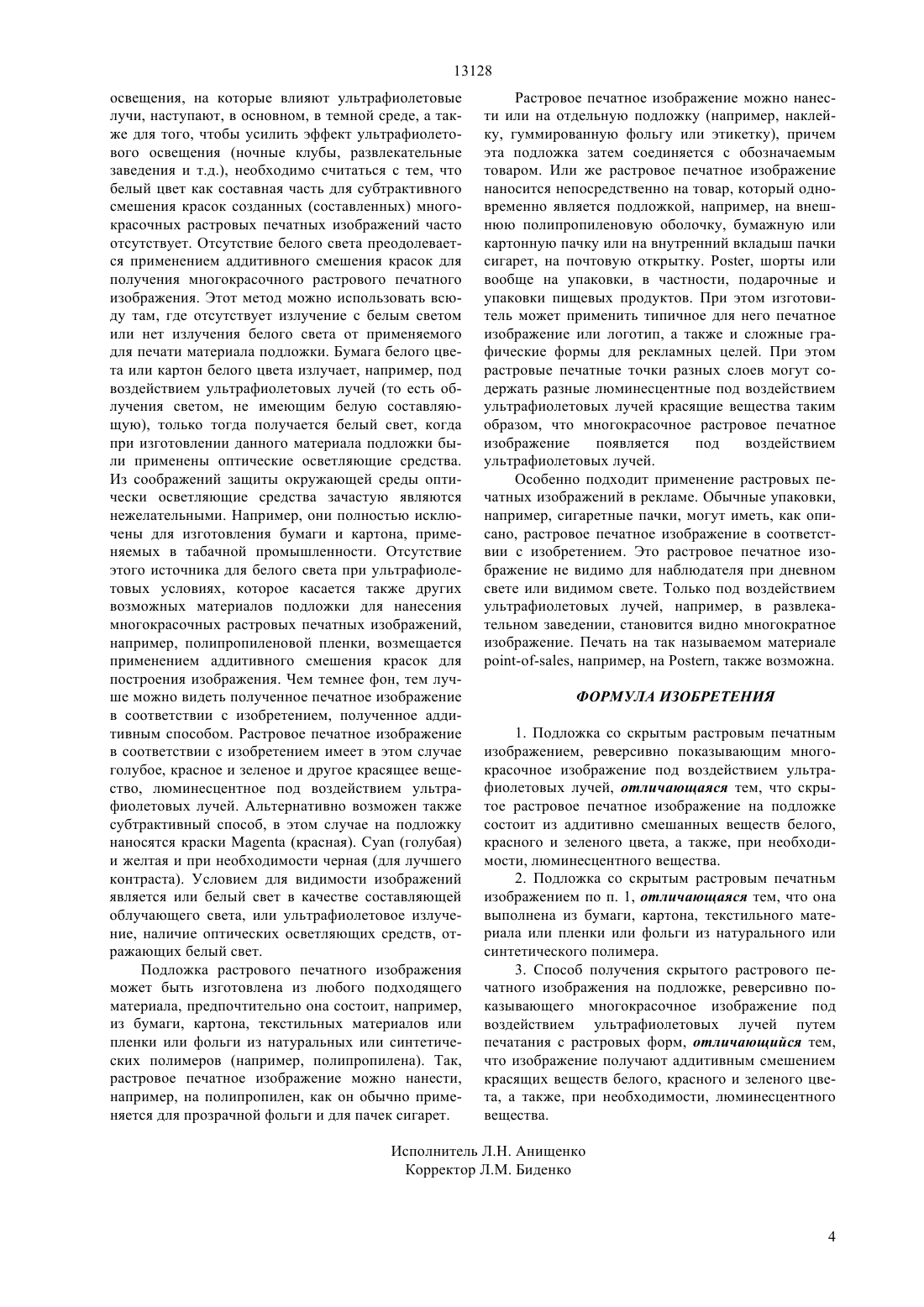

(51)7 41 3/14, 42 15/00, 07 7/00 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(73) ФИЛИП МОРРИС ПРОДАКТС С.А.(54) СКРЫТОЕ РАСТРОВОЕ ПЕЧАТНОЕ ИЗОБРАЖЕНИЕ НА ПОДЛОЖКЕ И СПОСОБ ЕГО ПОЛУЧЕНИЯ(57) Настоящее изобретение относится к подложке со скрытым растровым печатным изображением,которое показывает многокрасочное реверсивное изображение под воздействием ультрафиолетовых лучей, причем растровое печатное изображение,согласно изобретению, состоит из веществ белого,красного и зеленого цвета, а также, при необходимости, люминесцентного вещества, и способу получения такого изображения, включающего аддитивное смешение указанных веществ. Изобретение позволяет оснащать предметы одно- или многокрасочными, а также комплексными изображениями и узорами для рекламных целей. 13128 Настоящее изобретение относится к подложке со скрытым растровым печатным изображением,которое реверсивно показывает одно- или многокрасочное изображение, к способу его получения, а также его применению в рекламе, соответственно, в рекламных целях и в целях сбыта товаров. Имеется необходимость в том, чтобы обозначать предметы, например, изделия для продажи и их упаковку так, чтобы обозначение было видно наблюдателю не в любое время, а только при определенных обстоятельствах. Например, для рекламного оформления изделий изображениями и сюжетами такое скрытое обозначение представляет интерес,так как тем самым создаются неожиданные и особенно привлекательные оптические эффекты, которые приносят пользу для рекламы обозначенных изделий. Патент 88/01288 описывает способ обозначения подложки для целей безопасности, например,для защиты чековых карточек от подделки, в котором вначале на подложку наносится фотохроматическая краска (то есть краска, которая бесцветна при дневном свете и изменяет цвет только под воздействием ультрафиолетовых лучей) и затем на слой краски наносится защитный слой, например, из пластифицированного ПВХ. Предпочтительно фотохроматическая краска наносится трафаретным способом. Патент 88/01288 не описывает обозначение изделий с комплексными изображениями и узорами для рекламных целей. Другую возможность обезопасить чувствительные к опасности предметы, например, чековые карточки, с помощью скрытого обозначения, описывает патент ЕР-А-0 279 526. Путем печатания на подложке двумя разными пучками линий, пересекающимися в избранном месте, создается муаровый узор, который трудно подделать. Примененные печатные краски могут, в частности, содержать печатную краску с ультрафиолетовой флуоресценцией,которая становится видной только под воздействием ультрафиолетовых лучей. В данном случае применение в целях рекламы также не раскрывается. Патент 5 289 547 описывает способ удостоверения подлинности, например, банкнот, в котором наносится фотохроматическое соединение,которое может быть видимым или невидимым для человеческого глаза. Нанесение фотохроматического соединения производится трафаретным способом. В патенте ЕР-А-0 327 788 раскрываются фотохроматические печатные чернила, которые применяются, в частности, для печатания на бумаге, не допускающей подделки. Фотохроматические печатные чернила содержат фотохроматические соединения, защищенные от кислорода и других составных частей чернил и которые под воздействием ультрафиолетовых лучей дают обратимое цветовое решение. Нанесение печатных чернил может осуществляться разными способами печати. Патент 90/06539 рассматривает также защитную маркировку предметов фотохроматическими соединениями, которые под воздействием ультрафиолетовых лучей дают видимое изображение, причем в данном случае для повышения срока службы фотохроматических соединений и для защиты от солнечного света наносится солнцезащитный слой. Из патента 2 272 861 известно устройство для изготовления и/или считывания документов,которые имеют фотохроматический или термохроматический слой, реверсивно изменяющий цвет. Цветные и также многокрасочные растровые изображения известны с давних пор. Их получают традиционными способами печати (см., например, Н.М. .., 1992,2), обычно применяемыми растровыми способами (см., например, Н.М. ..5, в частности, с. 61-68), причем на одну подложку наносятся несколько разных красочных слоев печатной краски рядом друг с другом и друг над другом и благодаря возникшему перемешиванию краски и изменению интенсивности создается зрительный эффект. Образованные таким способом растровые изображения легко различимы для человеческого глаза, то есть под воздействием видимого света (например, дневного света), иными словами, света с диапазоном длин волн приблизительно от 400 до 700 они показывают черно-белые или одно- или многокрасочные изображения. Кроме того, известны слои краски, которые не показывают красочные изображения даже тогда,когда они подвергаются воздействию ультрафиолетовых лучей в диапазоне длин волн приблизительно от 190 до 400 . Такие изображения называют скрытыми изображениями, так как при обычных световых условиях не различимы и только целенаправленным возбуждением становятся видимыми как изображения. Такие слои краски содержат так называемое люминесцентное красящее вещество. Люминесцентное красящее вещество находится в энергетически возбужденном состоянии под воздействием, например, излучения люминесцентное красящее вещество переходит в состояние пониженной энергии, причем избыточная энергия отдается вследствие эмиссии квантов света определенной длины волны. Если длина волны эмиссии находится в видимом диапазоне, то отданное излучение воспринимается человеческим глазом как красочное. Подобные скрытые слои люминесцентной краски могут служить, например, для обозначения людей. Так, в развлекательных местах принято наносить оплачивающему посетителю на входе, например,штемпелем,небольшое количество люминесцентной краски на кожу (например, на ладонь). Этот слой краски при нормальном свете невидим, но видим при ультрафиолетовом излучении так, что у посетителей развлекательного заведения можно легко проверить, оплатили ли они вход и нанесена ли скрытая краска путем кратковременного нахождения части кожи под ультрафиолетовой лампой. Таким же образом на выборах можно выяснить тот факт, что 2 13128 факт, что голосовавший проголосовал только один раз. Эти слои краски до настоящего времени применялись только однокрасочными, то есть наблюдатель под воздействием ультрафиолетовых лучей воспринимает только монохроматическое изображение. Известно также их применение в рекламных целях. Кроме того, из патента 32 16 568 А 1 известна регистрация изображения фотографическим способом, в котором материал для фотографической записи, содержащий, по меньшей мере, в одном слое светочувствительное галоидное серебро и, по меньшей мере, одно люминесцентное соединение,изобразительно экспонируется и проявляется для получения скрытого люминесцентного изображения и содержащаяся в скрытом люминесцентном изображении информация об изображении фотоселективно сканируется люминесцентноспектроскопическим методом и электронным методом записывается в виде монохромных люминесцентных сигналов способ дает одно- и многокрасочные изображения. Этот способ записи не дает растровое изображение и не применяется для скрытого обозначения предметов красочными изображениями. Люминесцентные под воздействием ультрафиолетовых лучей красящие вещества представляют собой сами по себе известные и продающиеся соединения). Речь идет, например, о тех, которые описаны в патенте 88/01288 в качестве фотохроматических соединений. Другие подходящие красящие вещества, люминесцентные под воздействием ультрафиолетовых лучей, описаны в патентах 98/32799, 195 12 773 и 196 51 712. В качестве печатных красок, содержащих люминесцентные красящие вещества, можно применять, например, печатные краски фирмы , Швейцария, с обозначением 62- . Растровые точки растрового печатного изображения имеют предпочтительно 60-120 точек/см,причем в заданном растре количество точек не зависит от размера точек. Путем варьирования размера растровых точек создается оптическая модуляция углубления изображения. Если наносятся точки большего размера, то они могут соприкасаться со смежными точками так, что может быть получено полное покрытие поверхности. Задачей настоящего изобретения является создание подложки со скрытым растровым печатным изображением, состоящим из аддитивно смешанных веществ белого, красного и зеленого цвета, а также,при необходимости, люминесцирующего вещества,позволяющего оснащать предметы одно- или многокрасочными, а также комплексными изображениями и узорами для рекламных целей, и, кроме того, способа получения скрытого растрового печатного изображения на указанной подложке. Данная задача решается посредством подложки со скрытым растровым печатным изображением,которое при воздействии видимого света и/или дневного света невидимо для человеческого глаза(или максимально лишь схематично видимо) и показывает одно- или многокрасочное изображение только под воздействием ультрафиолетовых лучей. Изображение реверсивно, то есть, как только воздействие ультрафиолетовых лучей прекращается,изображение исчезает, а после повторного ультрафиолетового облучения снова становится видимым. При этом предпочтительно, чтобы данное цветное изображение было многокрасочным. Изображение,согласно изобретению, состоит из аддитивно смешанных веществ белого, красного и зеленого цвета,а также, при необходимости, люминесцирующего вещества. Путем нанесения скрытого изображения способом печатания с растровых форм можно, в противоположность уровню техники, печатать на подложке комплексные изображения и узоры, в частности, для рекламных целей. Растровое изображение в соответствии с изобретением содержит, по меньшей мере, одно красящее вещество, люминесцентное под воздействием ультрафиолетовых лучей. При этом в качестве люминесцентных красящих веществ применяются красящие вещества, например, белого, красного и зеленого цвета, которые под воздействием ультрафиолетовых лучей сначала переходят в энергетически возбужденное состояние и затем, также под воздействием ультрафиолетовых лучей,стимулируются для эмиссии квантов света, причем кванты света излучаются с длиной волны,находящейся в видимом диапазоне спектра. Человеческий глаз в данном случае воспринимает только краску, соответствующую длине волн излученного кванта света, и только тогда, когда растровое изображение подвержено воздействию ультрафиолетовых лучей. Растровые печатные изображения можно получать по какому-либо подходящему способу получения изображений путем рельефной печати (см., например, Н.М. .. 4. , 1992, . 7-10), в частности,офсетной печатью, литографией, флексографией,высокой печатью или глубокой печатью. Во избежание муарового узора предпочитается угол наклона растровых линий (см., например, .. 5 ,1992, . 123-125). Для получения растровых печатных изображений в соответствии с изобретением особенно предпочтительно применение способа аддитивного смешения красок (см., например, ., 5 , 1992, . 100-103 Н.М. .. 4. , 1992,. 76-78), по сравнению с также возможным способом субтрактивного смешения красок, когда подложка растрового печатного изображения недостаточно белого цвета для субтрактивного смешения красок. Исходя из предположения, что ситуации 3 13128 освещения, на которые влияют ультрафиолетовые лучи, наступают, в основном, в темной среде, а также для того, чтобы усилить эффект ультрафиолетового освещения (ночные клубы, развлекательные заведения и т.д.), необходимо считаться с тем, что белый цвет как составная часть для субтрактивного смешения красок созданных (составленных) многокрасочных растровых печатных изображений часто отсутствует. Отсутствие белого света преодолевается применением аддитивного смешения красок для получения многокрасочного растрового печатного изображения. Этот метод можно использовать всюду там, где отсутствует излучение с белым светом или нет излучения белого света от применяемого для печати материала подложки. Бумага белого цвета или картон белого цвета излучает, например, под воздействием ультрафиолетовых лучей (то есть облучения светом, не имеющим белую составляющую), только тогда получается белый свет, когда при изготовлении данного материала подложки были применены оптические осветляющие средства. Из соображений защиты окружающей среды оптически осветляющие средства зачастую являются нежелательными. Например, они полностью исключены для изготовления бумаги и картона, применяемых в табачной промышленности. Отсутствие этого источника для белого света при ультрафиолетовых условиях, которое касается также других возможных материалов подложки для нанесения многокрасочных растровых печатных изображений,например, полипропиленовой пленки, возмещается применением аддитивного смешения красок для построения изображения. Чем темнее фон, тем лучше можно видеть полученное печатное изображение в соответствии с изобретением, полученное аддитивным способом. Растровое печатное изображение в соответствии с изобретением имеет в этом случае голубое, красное и зеленое и другое красящее вещество, люминесцентное под воздействием ультрафиолетовых лучей. Альтернативно возможен также субтрактивный способ, в этом случае на подложку наносятся краски(красная).(голубая) и желтая и при необходимости черная (для лучшего контраста). Условием для видимости изображений является или белый свет в качестве составляющей облучающего света, или ультрафиолетовое излучение, наличие оптических осветляющих средств, отражающих белый свет. Подложка растрового печатного изображения может быть изготовлена из любого подходящего материала, предпочтительно она состоит, например,из бумаги, картона, текстильных материалов или пленки или фольги из натуральных или синтетических полимеров (например, полипропилена). Так,растровое печатное изображение можно нанести,например, на полипропилен, как он обычно применяется для прозрачной фольги и для пачек сигарет. Растровое печатное изображение можно нанести или на отдельную подложку (например, наклейку, гуммированную фольгу или этикетку), причем эта подложка затем соединяется с обозначаемым товаром. Или же растровое печатное изображение наносится непосредственно на товар, который одновременно является подложкой, например, на внешнюю полипропиленовую оболочку, бумажную или картонную пачку или на внутренний вкладыш пачки сигарет, на почтовую открытку. , шорты или вообще на упаковки, в частности, подарочные и упаковки пищевых продуктов. При этом изготовитель может применить типичное для него печатное изображение или логотип, а также и сложные графические формы для рекламных целей. При этом растровые печатные точки разных слоев могут содержать разные люминесцентные под воздействием ультрафиолетовых лучей красящие вещества таким образом, что многокрасочное растровое печатное изображение появляется под воздействием ультрафиолетовых лучей. Особенно подходит применение растровых печатных изображений в рекламе. Обычные упаковки,например, сигаретные пачки, могут иметь, как описано, растровое печатное изображение в соответствии с изобретением. Это растровое печатное изображение не видимо для наблюдателя при дневном свете или видимом свете. Только под воздействием ультрафиолетовых лучей, например, в развлекательном заведении, становится видно многократное изображение. Печать на так называемом материале, например, на , также возможна. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Подложка со скрытым растровым печатным изображением, реверсивно показывающим многокрасочное изображение под воздействием ультрафиолетовых лучей, отличающаяся тем, что скрытое растровое печатное изображение на подложке состоит из аддитивно смешанных веществ белого,красного и зеленого цвета, а также, при необходимости, люминесцентного вещества. 2. Подложка со скрытым растровым печатньм изображением по п. 1, отличающаяся тем, что она выполнена из бумаги, картона, текстильного материала или пленки или фольги из натурального или синтетического полимера. 3. Способ получения скрытого растрового печатного изображения на подложке, реверсивно показывающего многокрасочное изображение под воздействием ультрафиолетовых лучей путем печатания с растровых форм, отличающийся тем,что изображение получают аддитивным смешением красящих веществ белого, красного и зеленого цвета, а также, при необходимости, люминесцентного вещества.
