Способ вибрационного сейсмического зондирования (варианты) и система вибрационного сейсмического зондирования
Номер патента: 8717
Опубликовано: 15.05.2002
Авторы: Аллен, Кеннет Паул, Саллас, Джон Джи., Корриган, Деннис
Формула / Реферат
Изобретение относится к сейсморазведке и может быть использовано в нефте- и газоразведке.
Достигаемый технический результат - повышение результативности, точности и разрешающей способности сейсмозондирования.

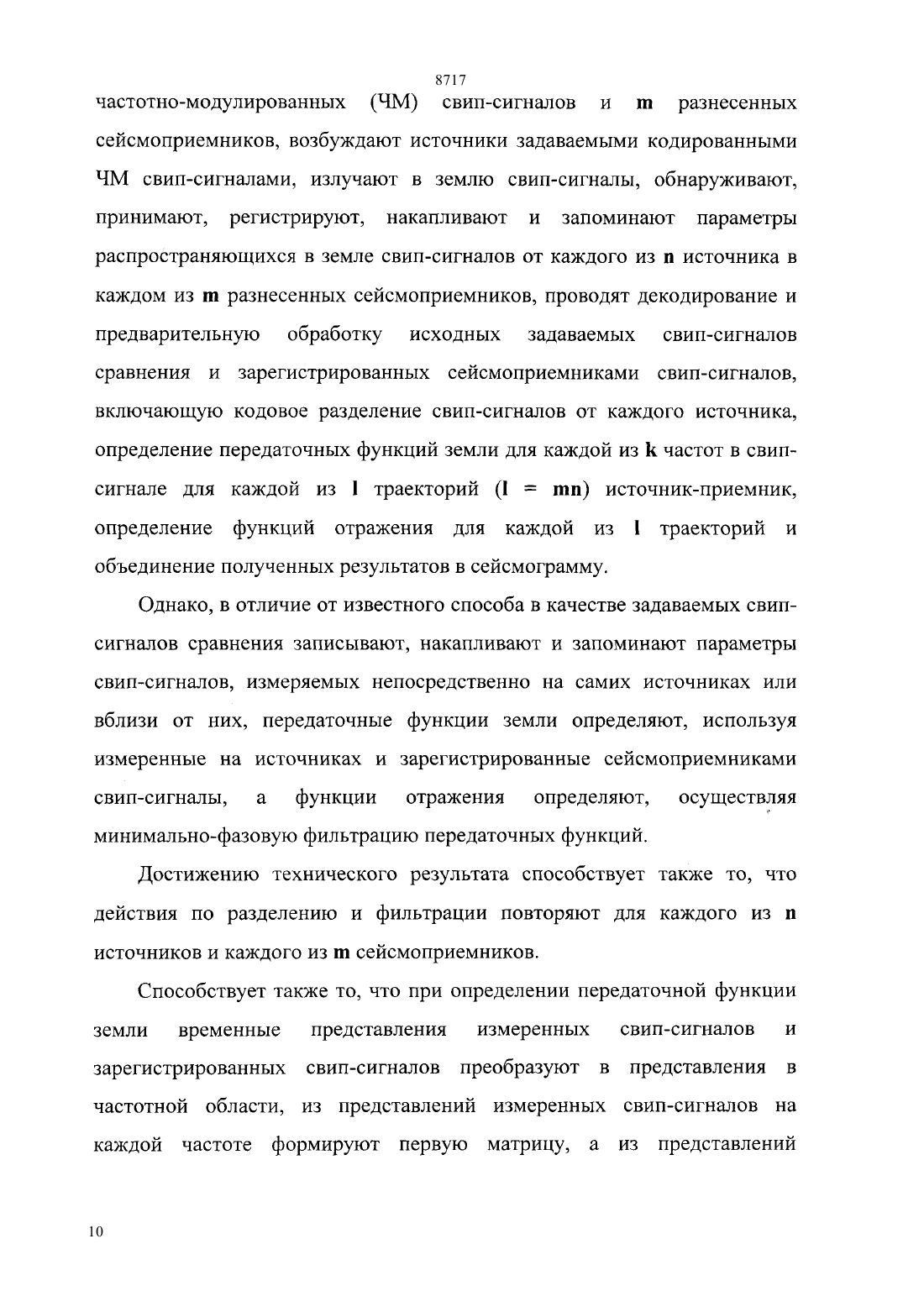

Вибрационные свип-сигналы излучают в землю в n разнесенных точках на исследуемой поверхности и регистрируют в m точках. Зарегистрированные свип-сигналы обрабатывают вместе с измеренными в точках излучения, определяют передаточные функции земли для каждой частоты в свипе для каждой из mn траекторий.

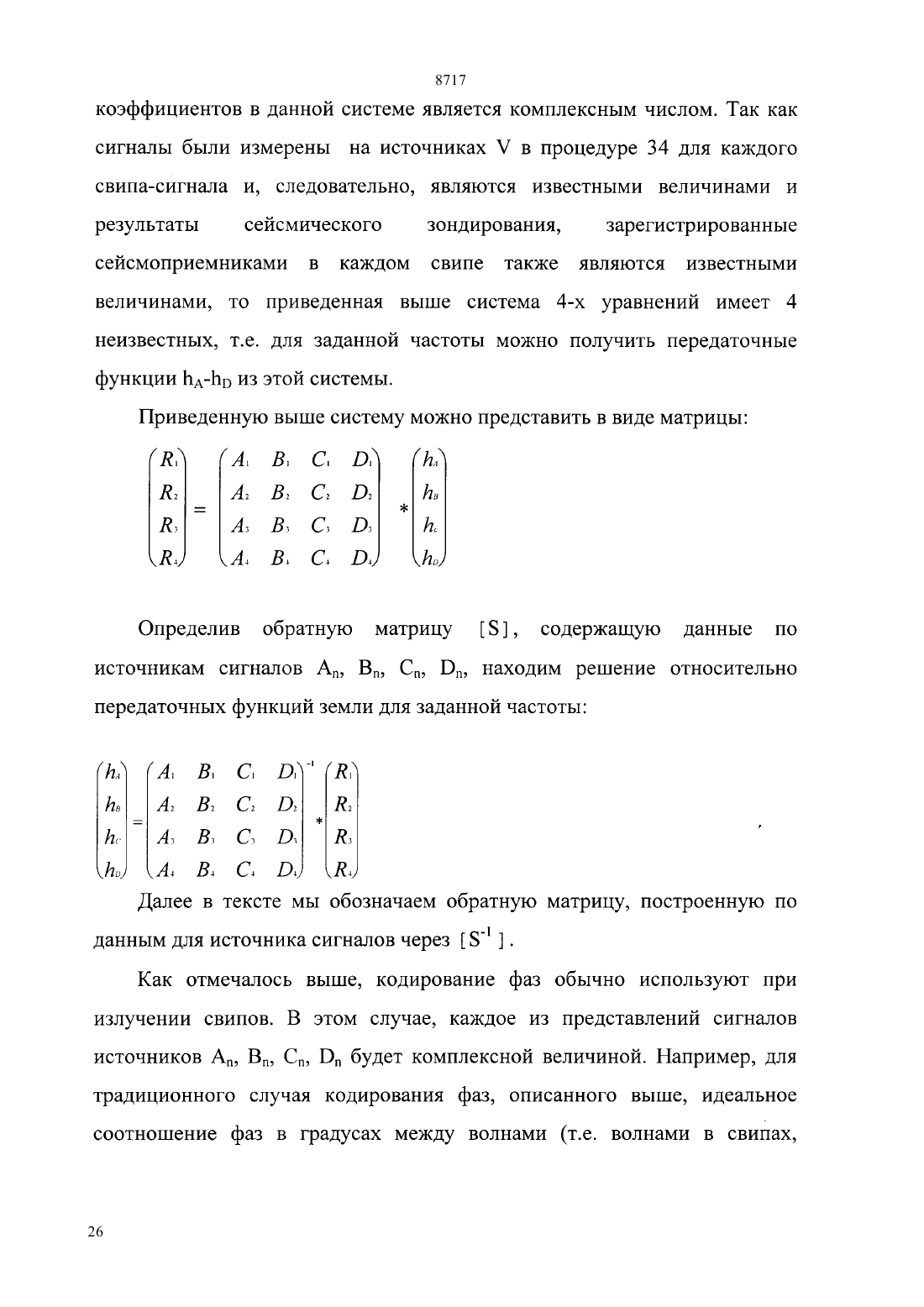

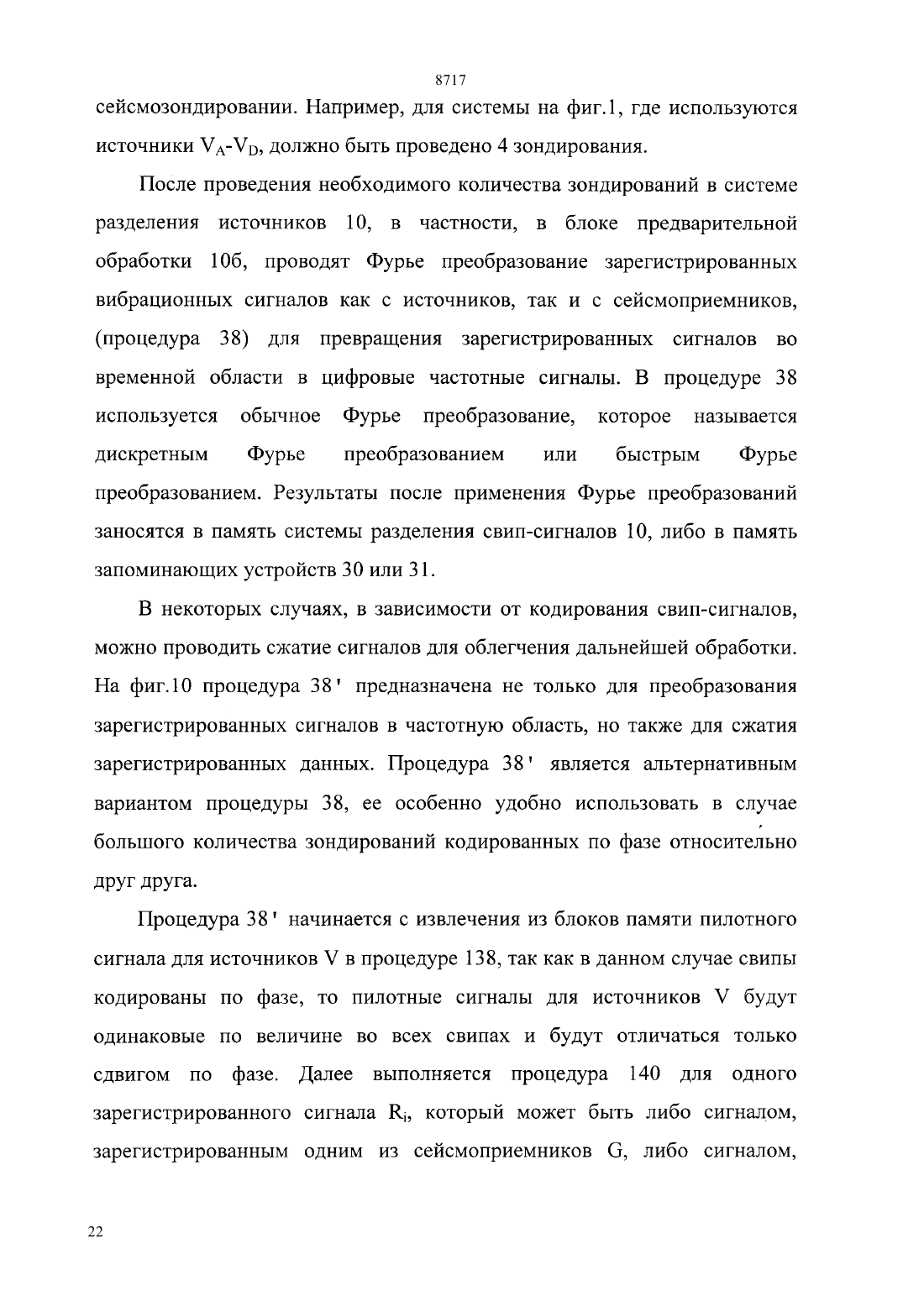

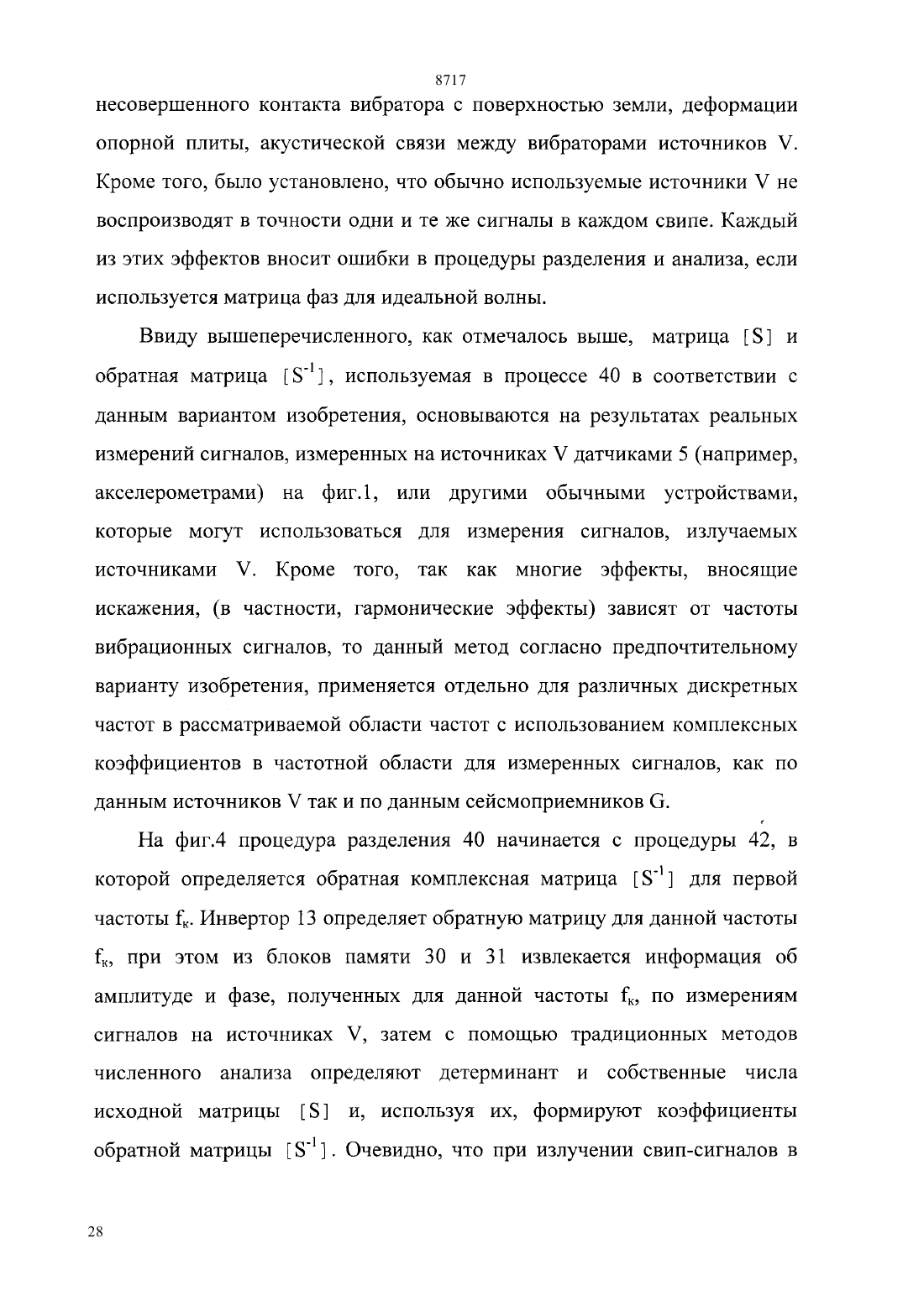

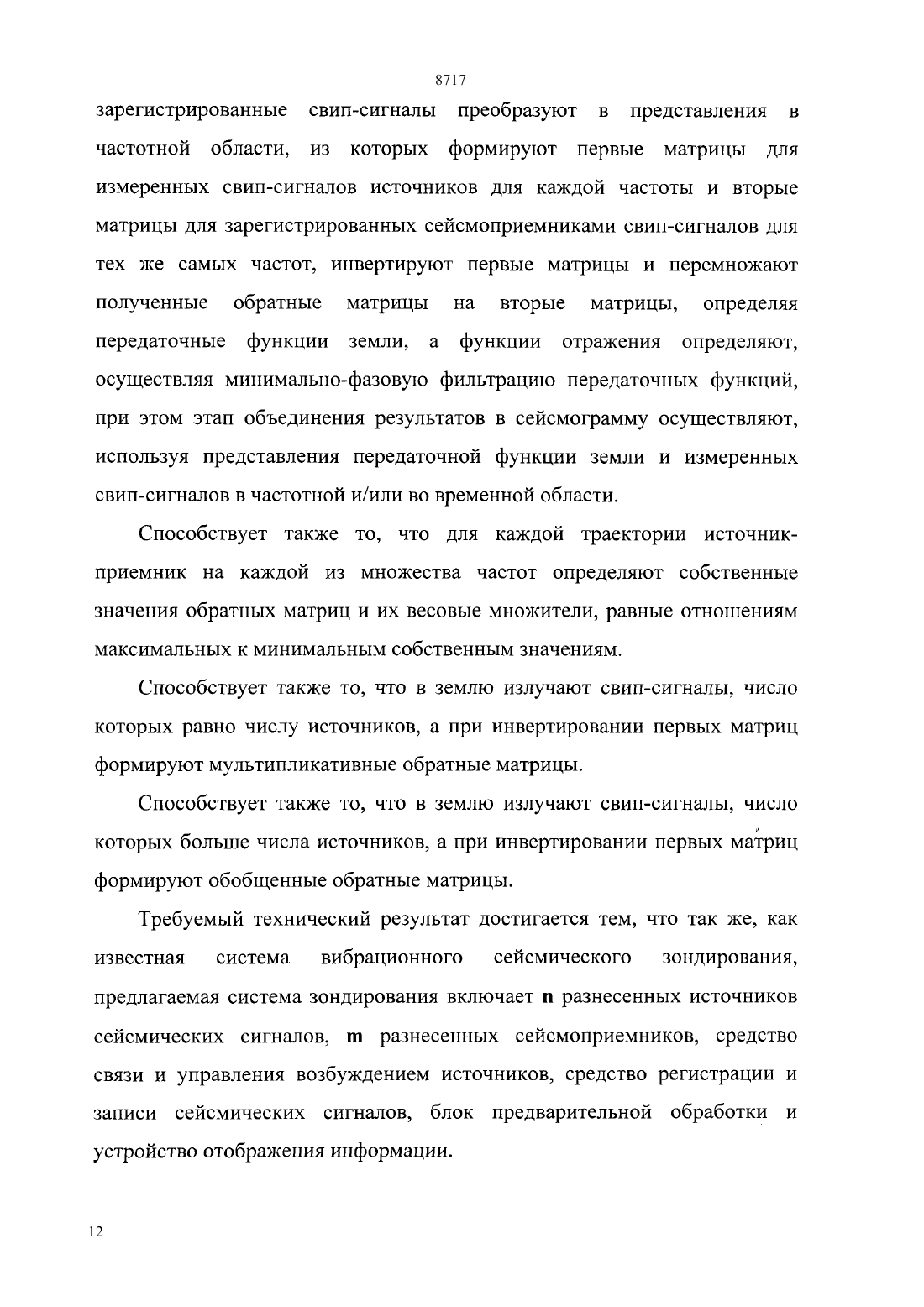

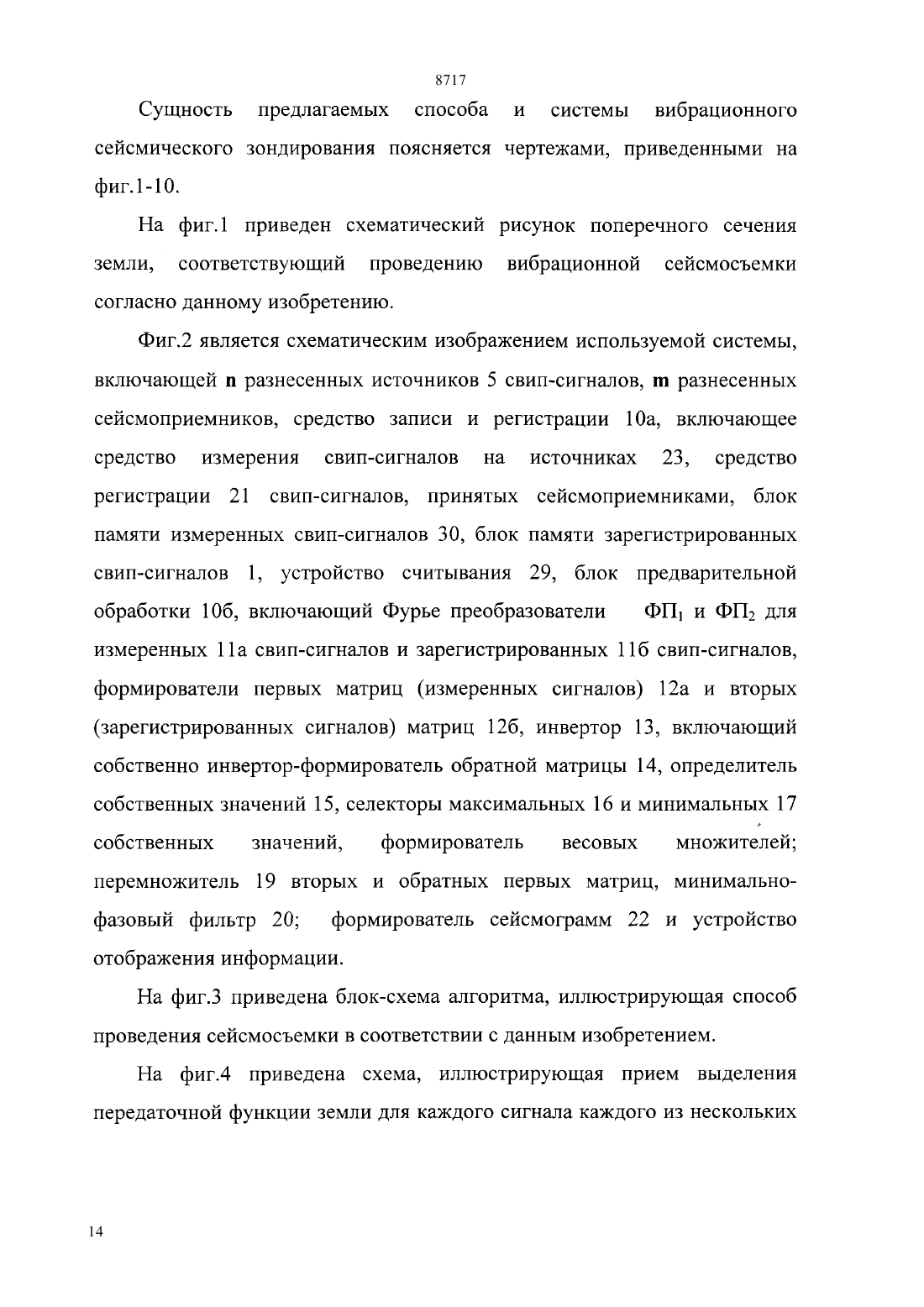

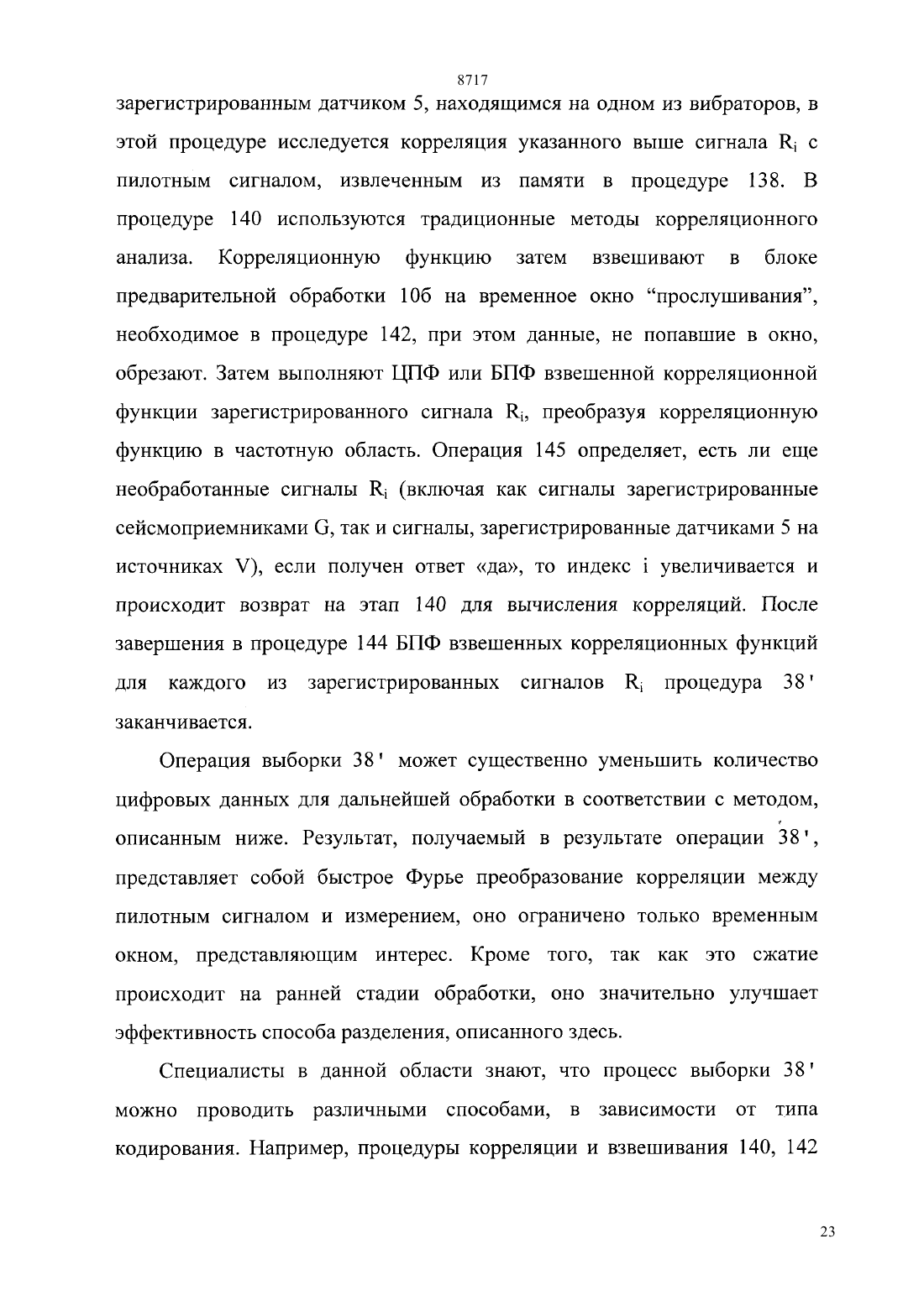

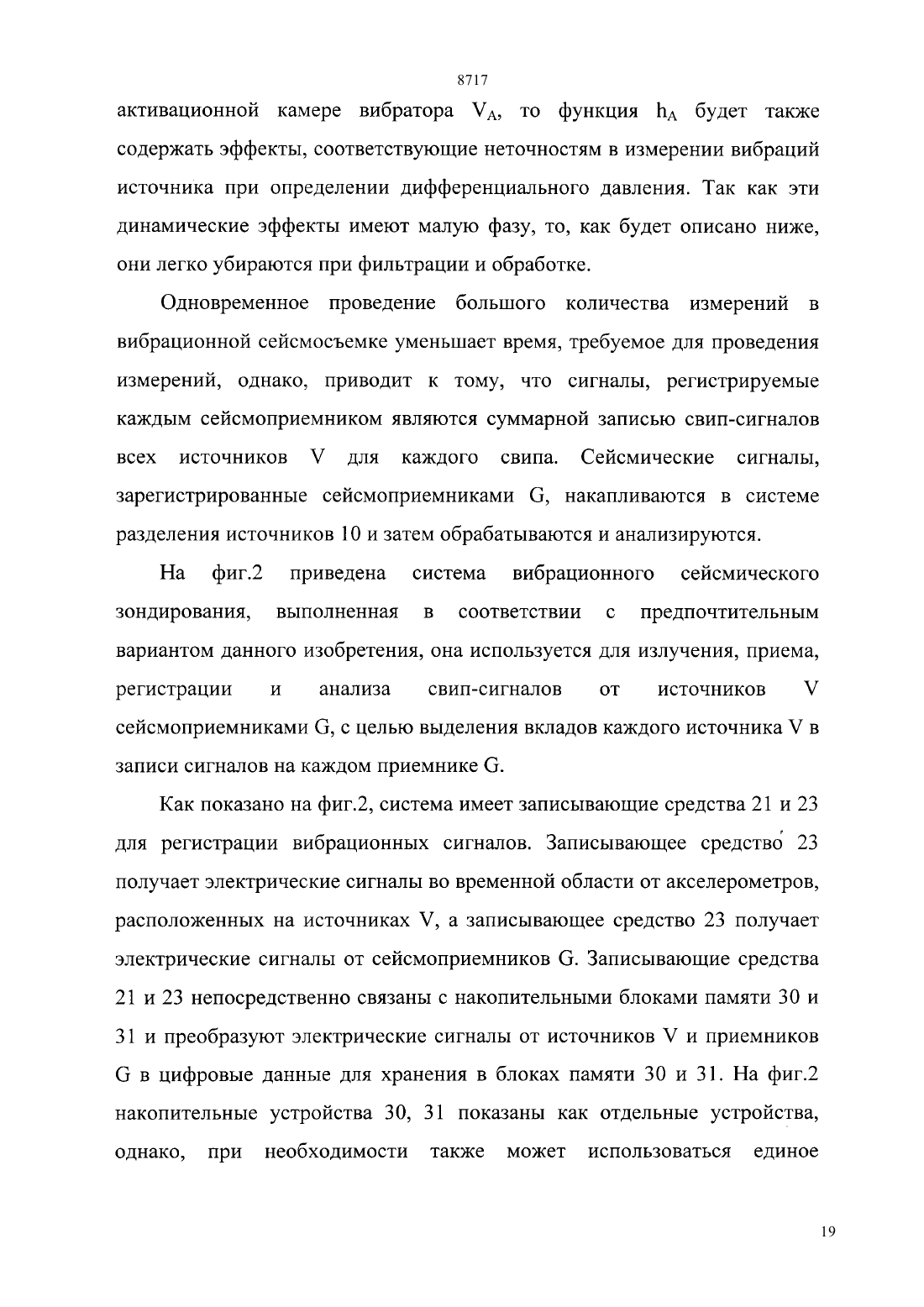

Система вибрационного сейсмического зондирования включает n разнесенных источников и m разнесенных сейсмоприемников, средство связи и управления возбуждением источников, средство измерения, регистрации и записи свип-сигналов, блок предварительной обработки и устройство отображения информации. При этом на всех вибраторах источников установлены датчики для измерения реально излученных свип-сигналов, а в блоке обработки все процедуры способа выполняют не с контрольным пилот-сигналом, а с реальным излученным свип-сигналом. Свип-сигналы, создаваемые источником и регистрируемые сейсмоприемником, преобразуют в представление в частотной области посредством дискретного Фурье преобразования. Затем для каждой частоты формируют обратную матрицу для представления вибраций источника во временной области. Когда число свипов равно числу источников вибрации, обратная матрица является просто мультипликативным обращением сигналов источника, если же число свипов превышает число источников, то обратная матрица является генерализованным обращением исходной матрицы. Обратную матрицу для каждой частоты перемножают с матрицей сигналов, зарегистрированных приемником для получения функции передачи, соответствующей реакции земли для каждого пути источник-приемник при зондировании. Для учета эффектов плохого качества свипов используют весовой множитель, который определяют как отношение максимального значения к минимальному для обратной матрицы.
Текст
(51)6 01 1/00 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Мобил Ойл Корпорэйшн , Атлантик Ричфилд Компани(54) СПОСОБ ВИБРАЦИОННОГО СЕЙСМИЧЕСКОГО ЗОНДИРОВАНИЯ (ВАРИАНТЫ) И СИСТЕМА ВИБРАЦИОННОГО СЕЙСМИЧЕСКОГО ЗОНДИРОВАНИЯ(57) Изобретение относится к сейсморазведке и может быть использовано в нефте- и газоразведке. Достигаемый технический результат - повышение результативности, точности и разрешающей способности сейсмозондирования. Вибрационные свип-сигналы излучают в землю вразнесенных точках на исследуемой поверхности и регистрируют вточках. Зарегистрированные свип-сигналы обрабатывают вместе с измеренными в точках излучения, определяют передаточные функции земли для каждой частоты в свипе для каждой изтраекторий. Система вибрационного сейсмического зондирования включаетразнесенных источников иразнесенных сейсмоприемников, средство связи и управления возбуждением источников, средство измерения, регистрации и записи свип-сигналов, блок предварительной обработки и устройство отображения информации. При этом на всех вибраторах источников установлены датчики для измерения реально излученных свип-сигналов, а в блоке обработки все процедуры способа выполняют не с контрольным пилот-сигналом, а с реальным излученным свип-сигналом. Свип-сигналы, создаваемые источником и регистрируемые сейсмоприемником, преобразуют в представление в частотной области посредством дискретного Фурье преобразования. Затем для каждой частоты формируют обратную матрицу для представления вибраций источника во временной области. Когда число свипов равно числу источников вибрации, обратная матрица является просто мультипликативным обращением сигналов источника, если же число свипов превышает число источников, то обратная матрица является генерализованным обращением исходной матрицы. Обратную матрицу для каждой частоты перемножают с матрицей сигналов, зарегистрированных приемником для получения функции передачи, соответствующей реакции земли для каждого пути источник-приемник при зондировании. Для учета эффектов плохого качества свипов используют весовой множитель, который определяют как отношение максимального значения к минимальному для обратной матрицы.
МПК / Метки
Метки: способ, сейсмического, зондирования, варианты, вибрационного, система
Код ссылки
