Электронная сигарета

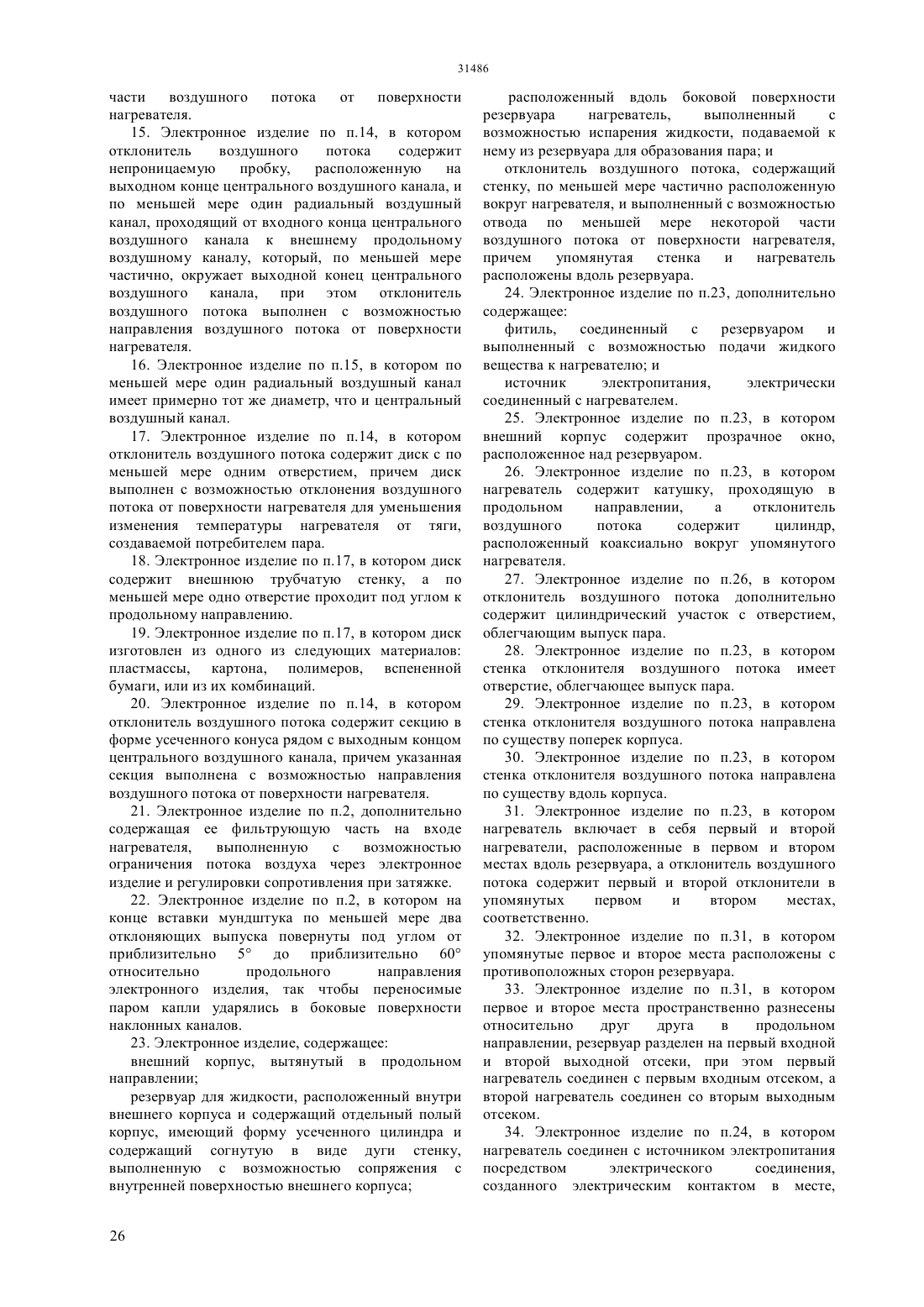

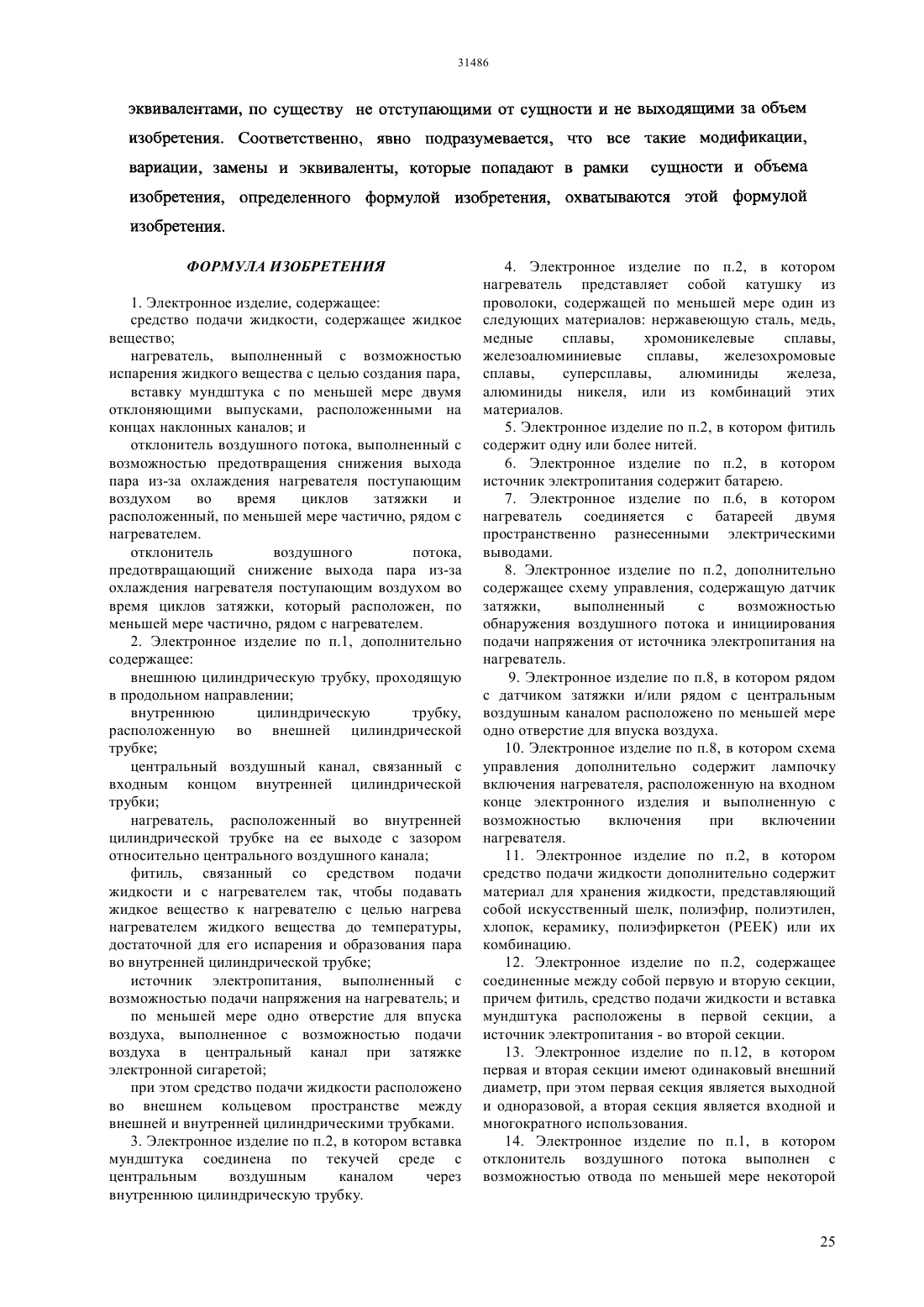

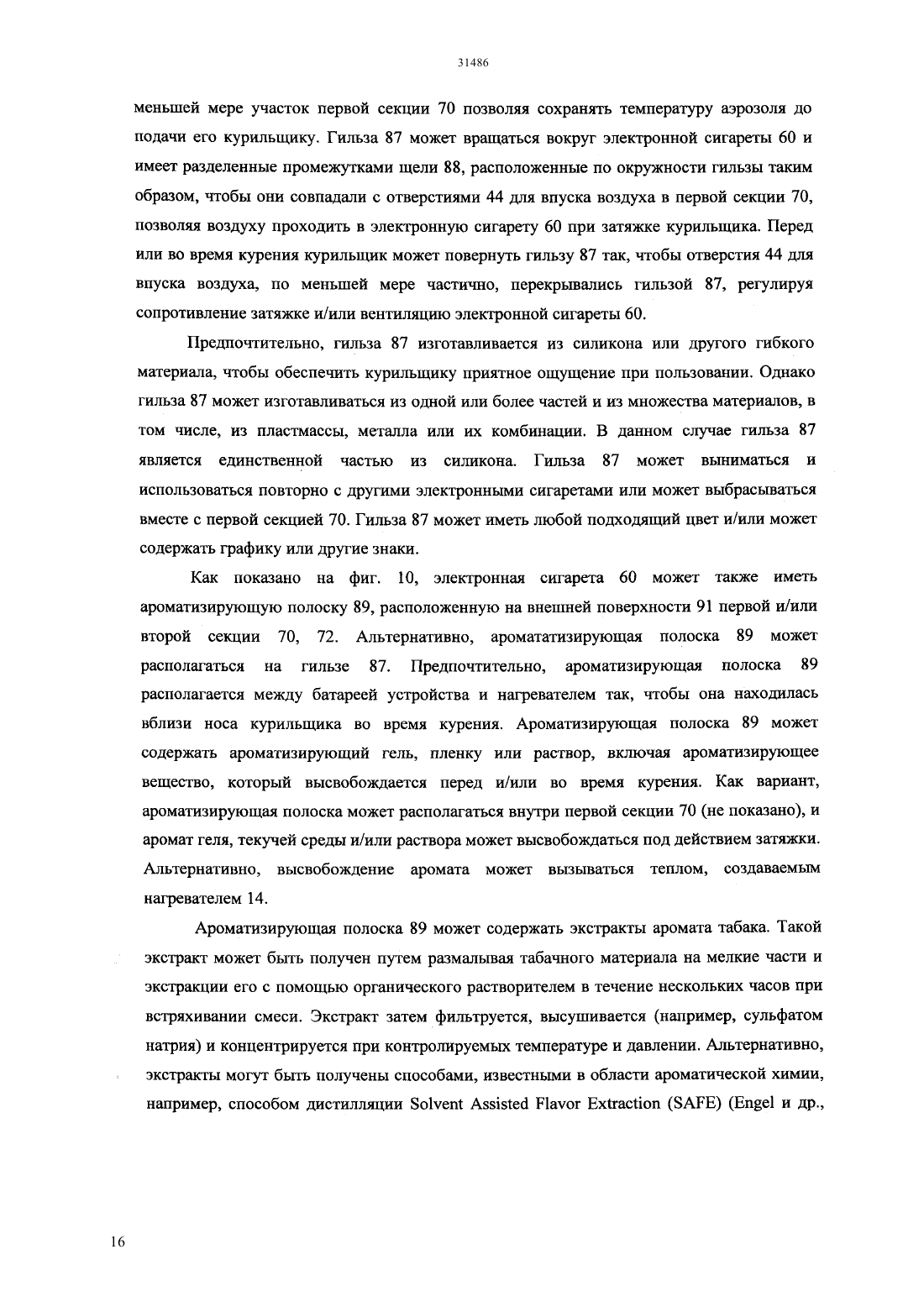

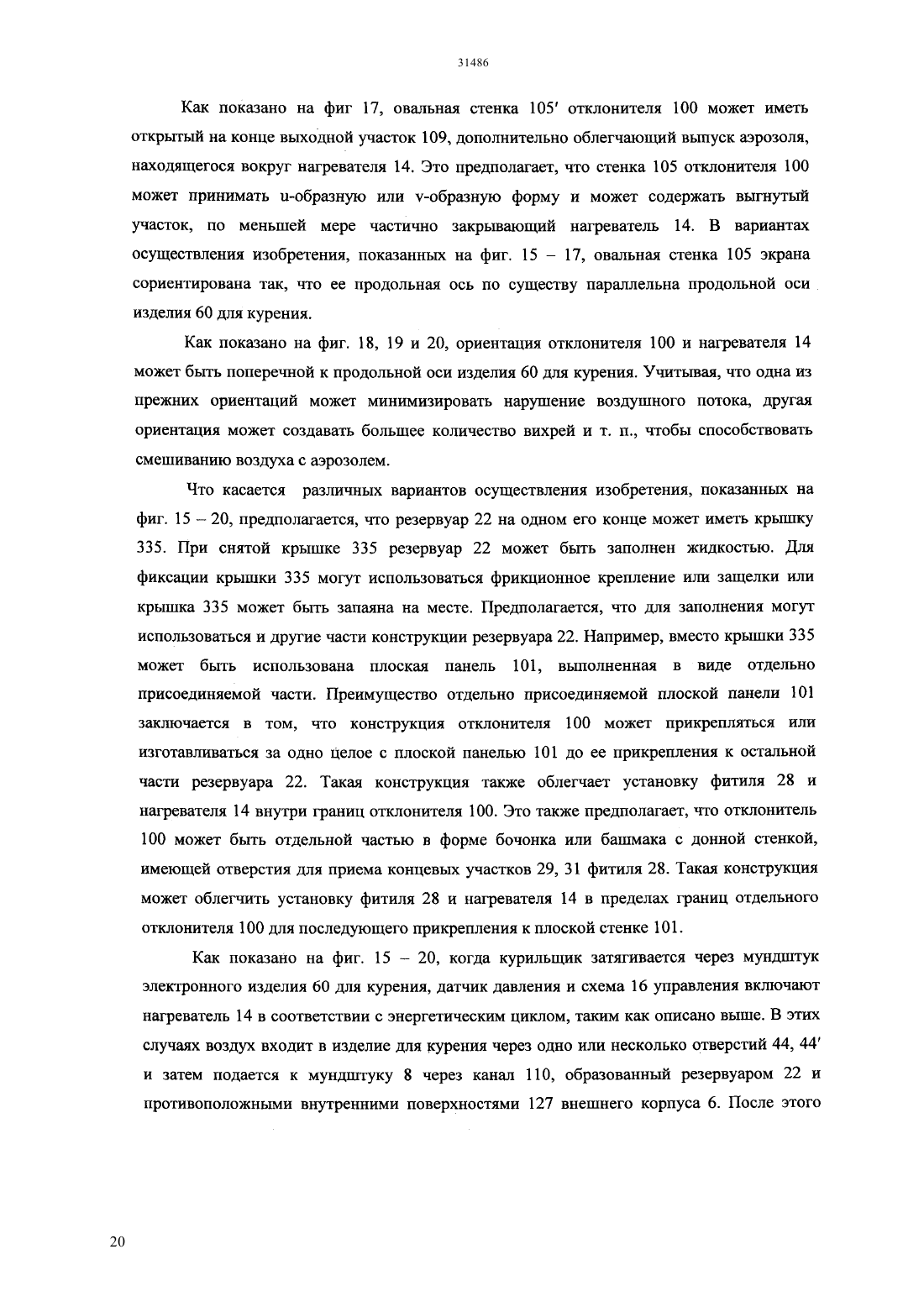

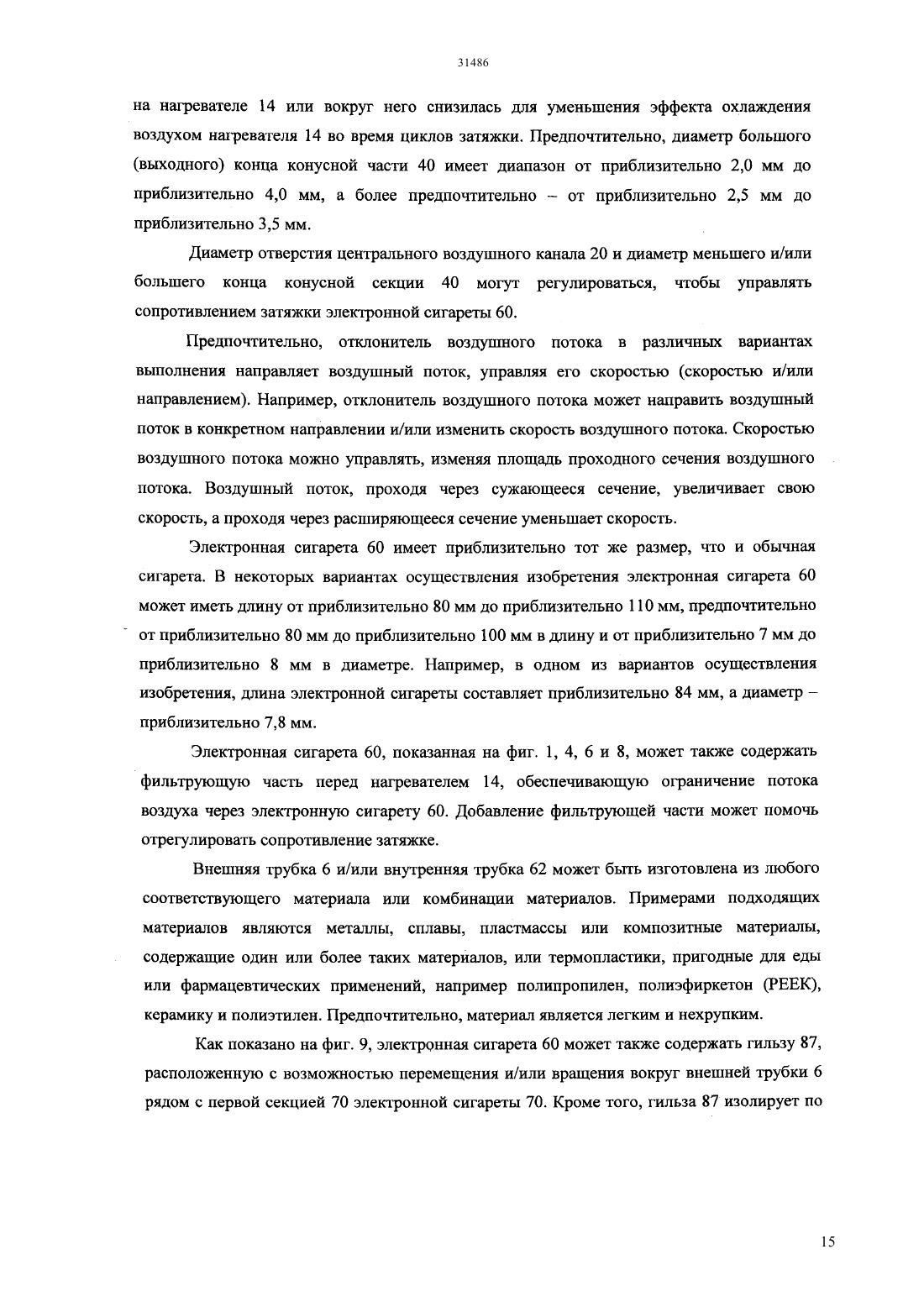

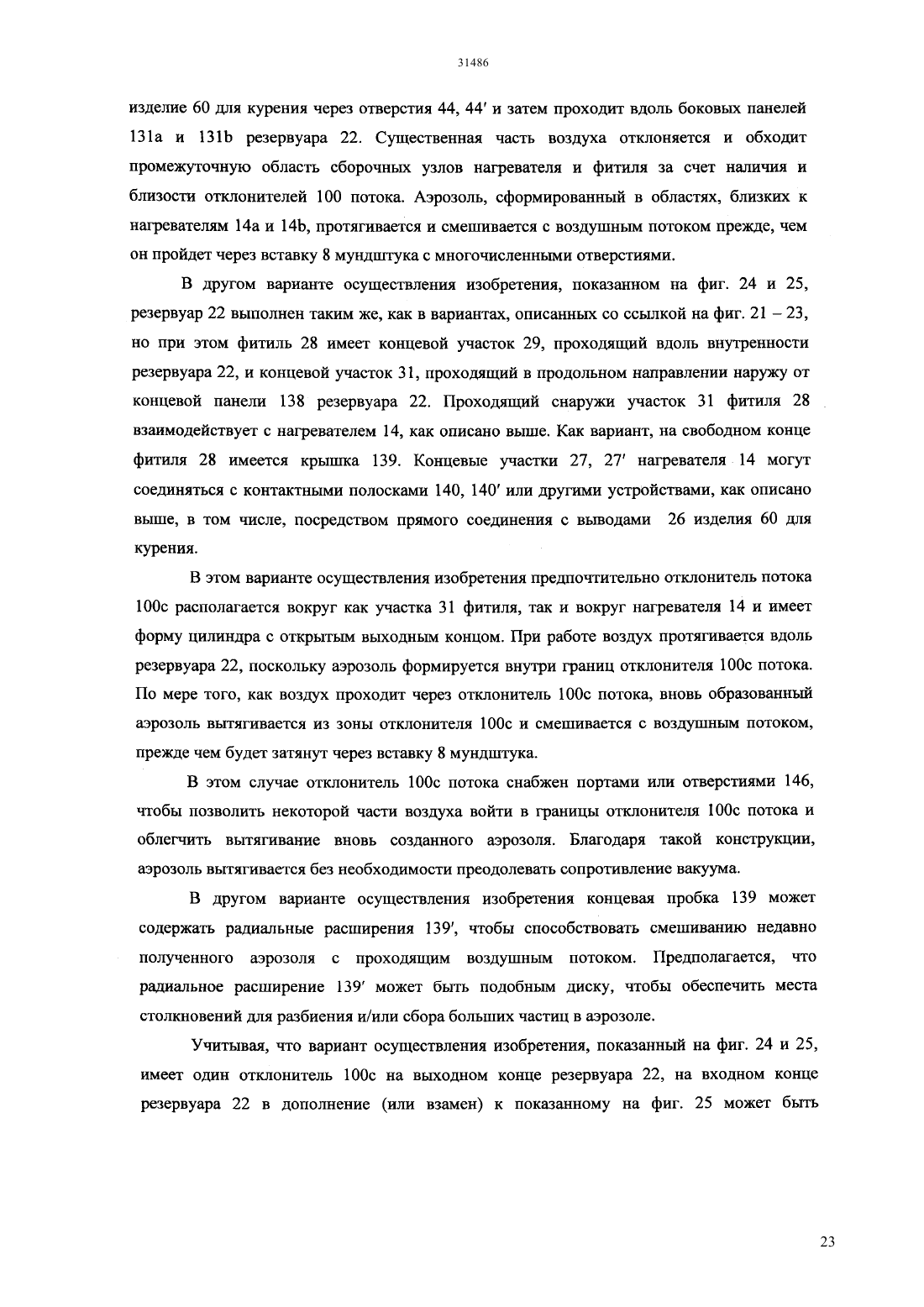

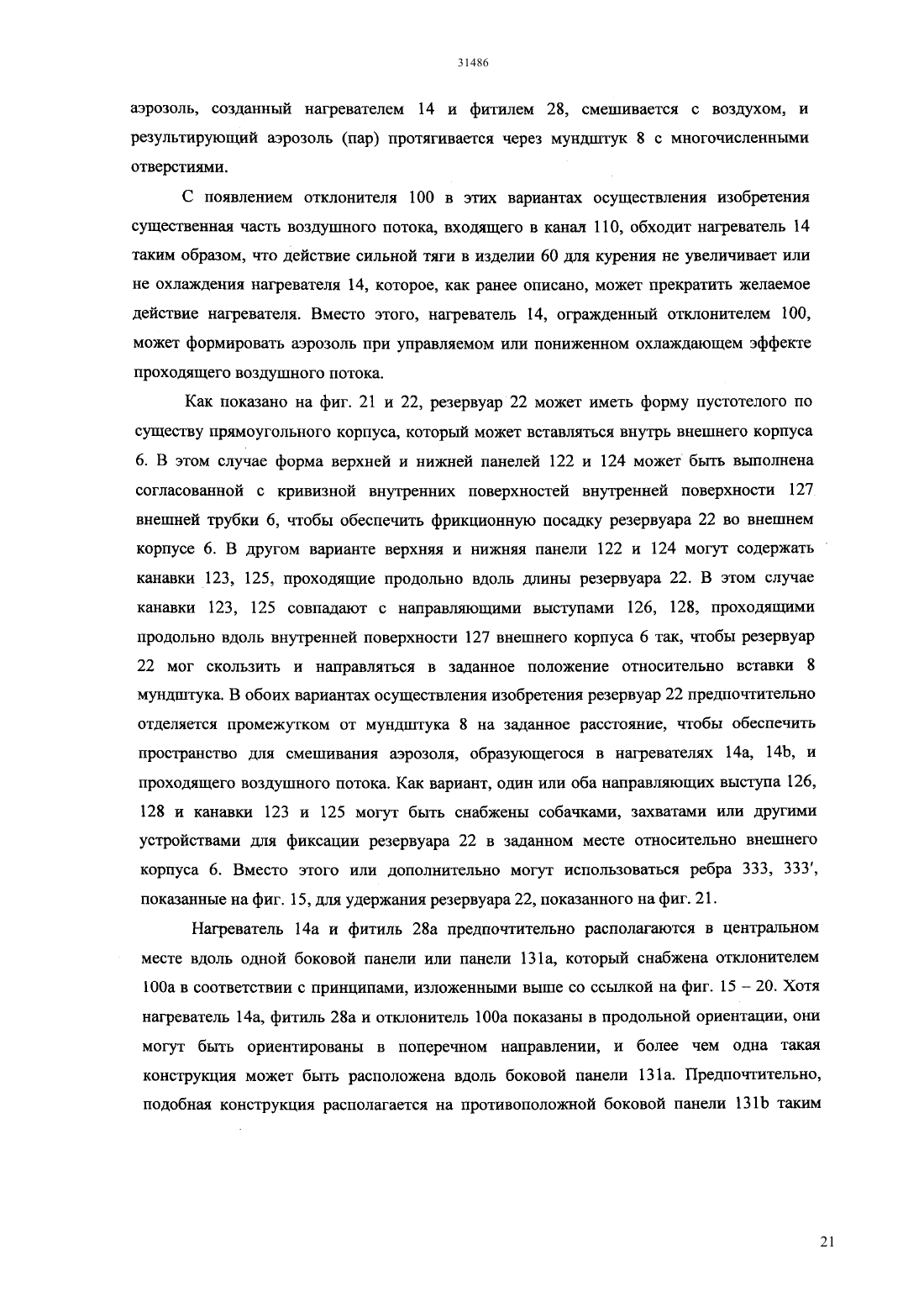

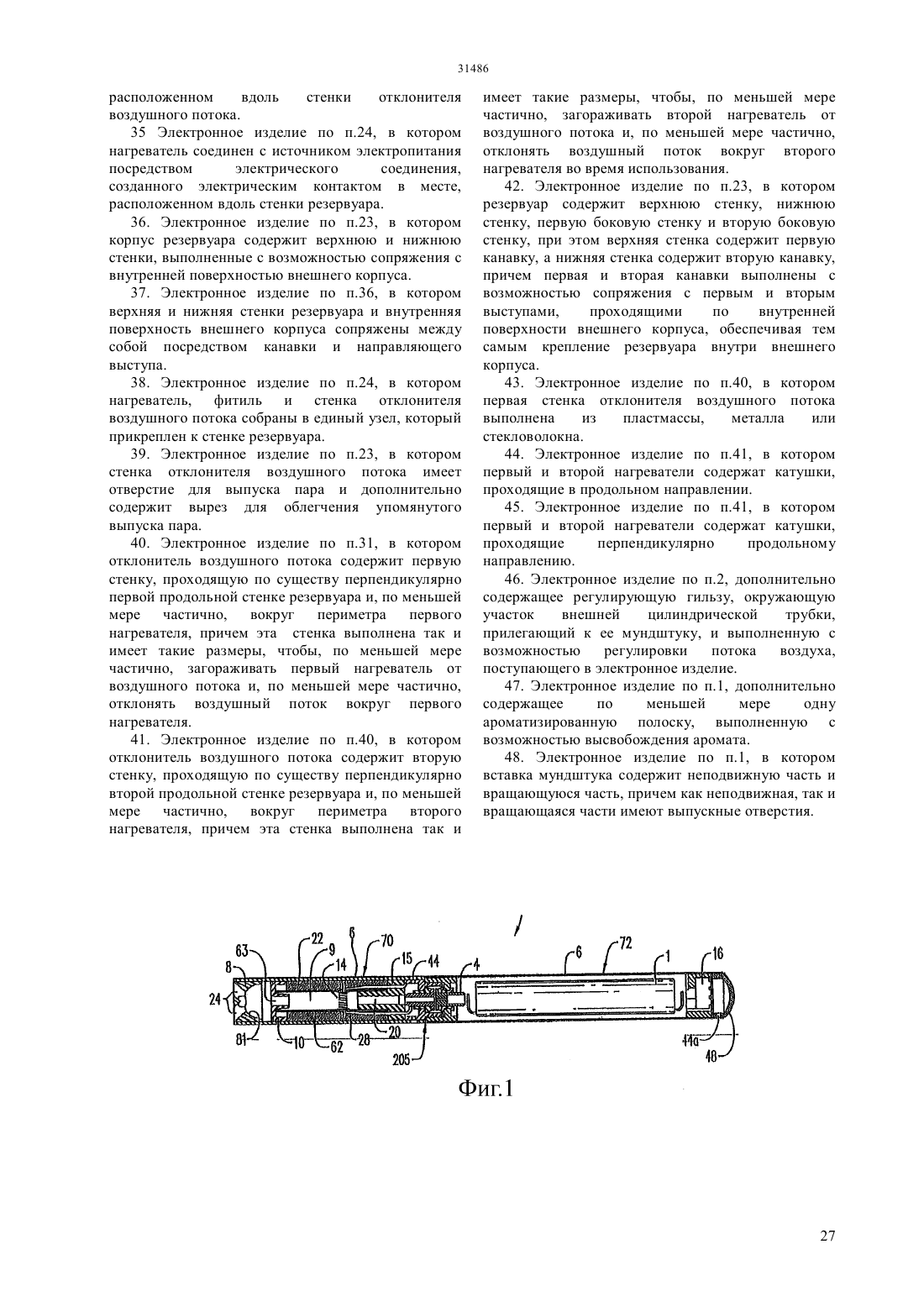

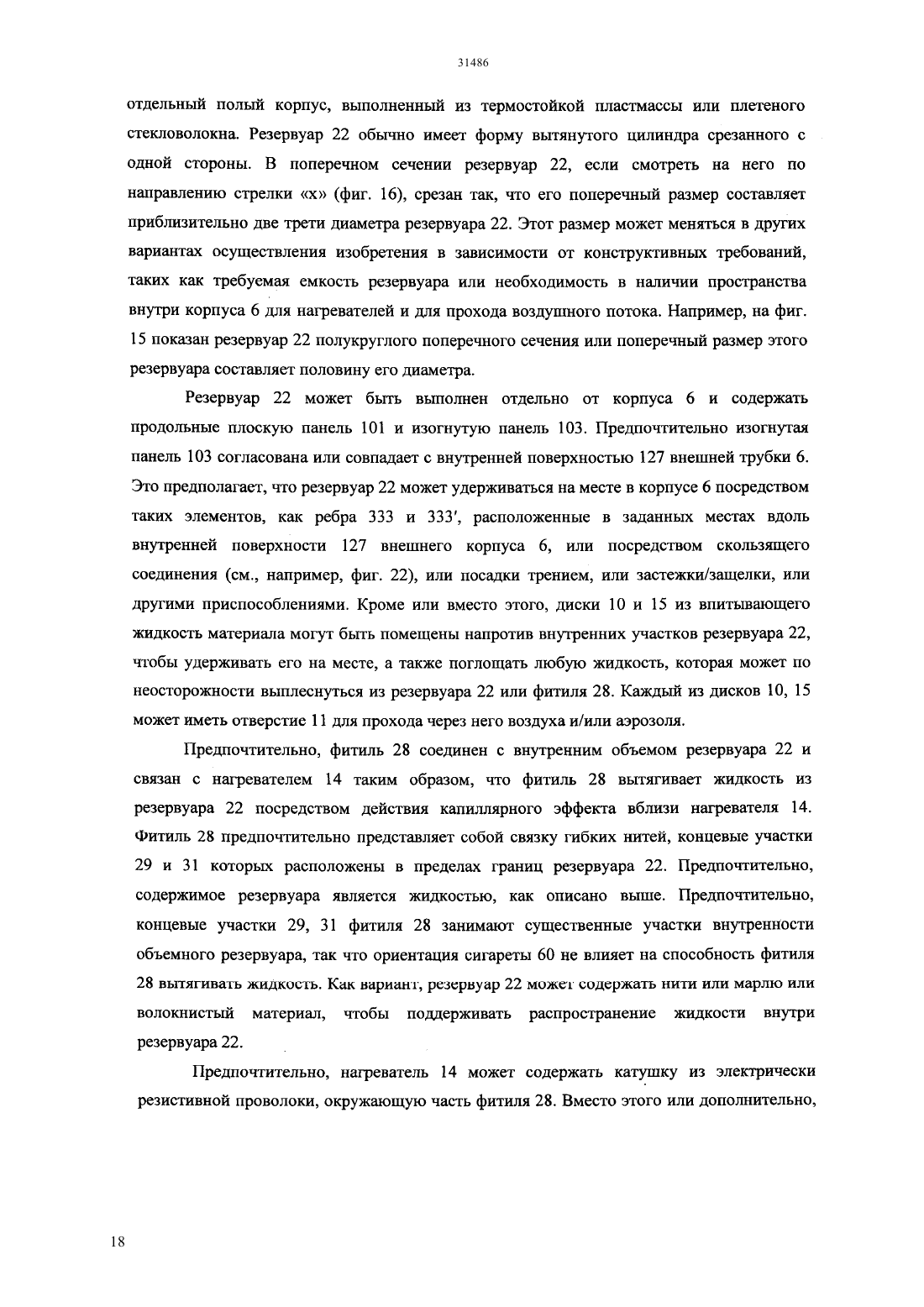

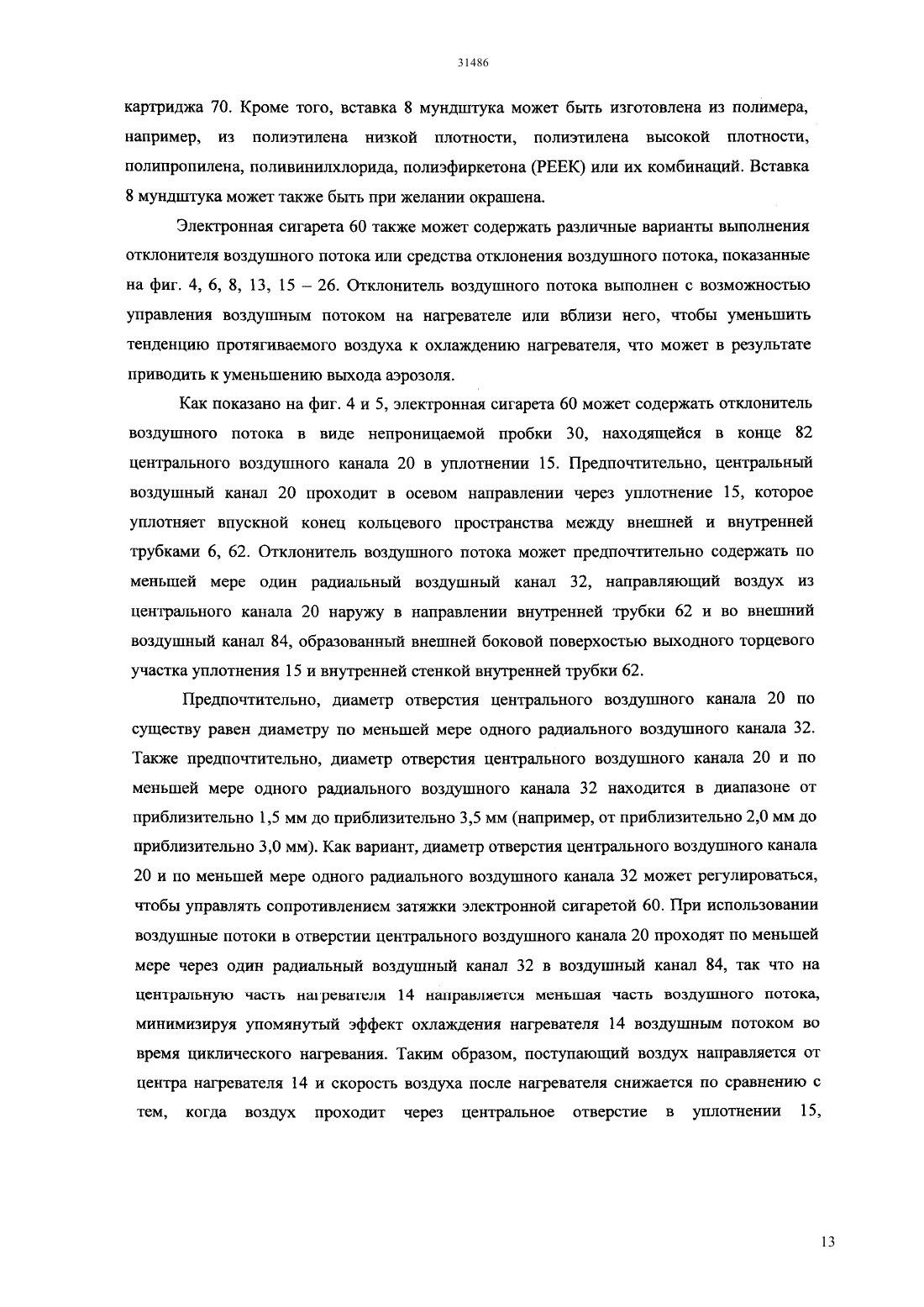

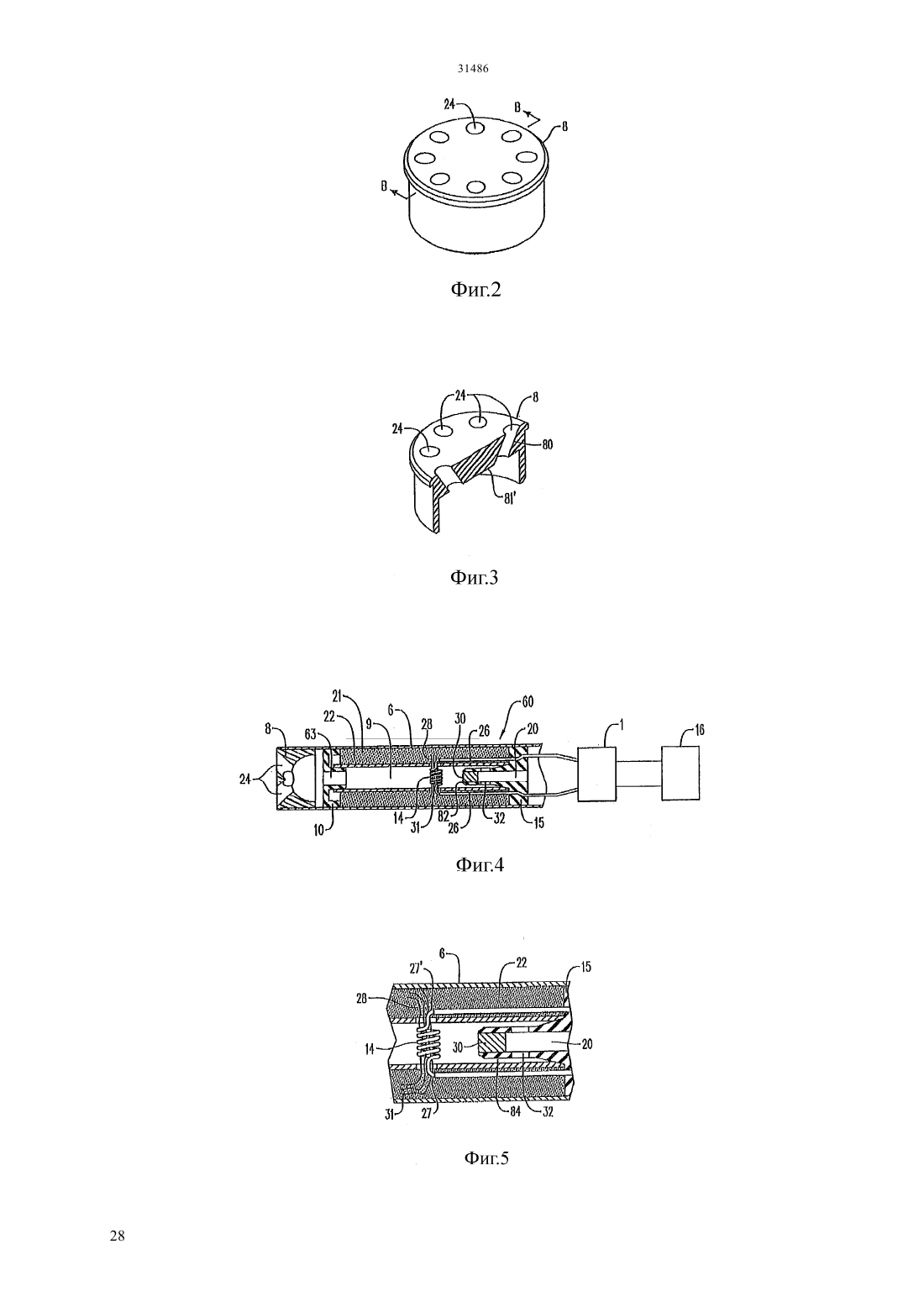

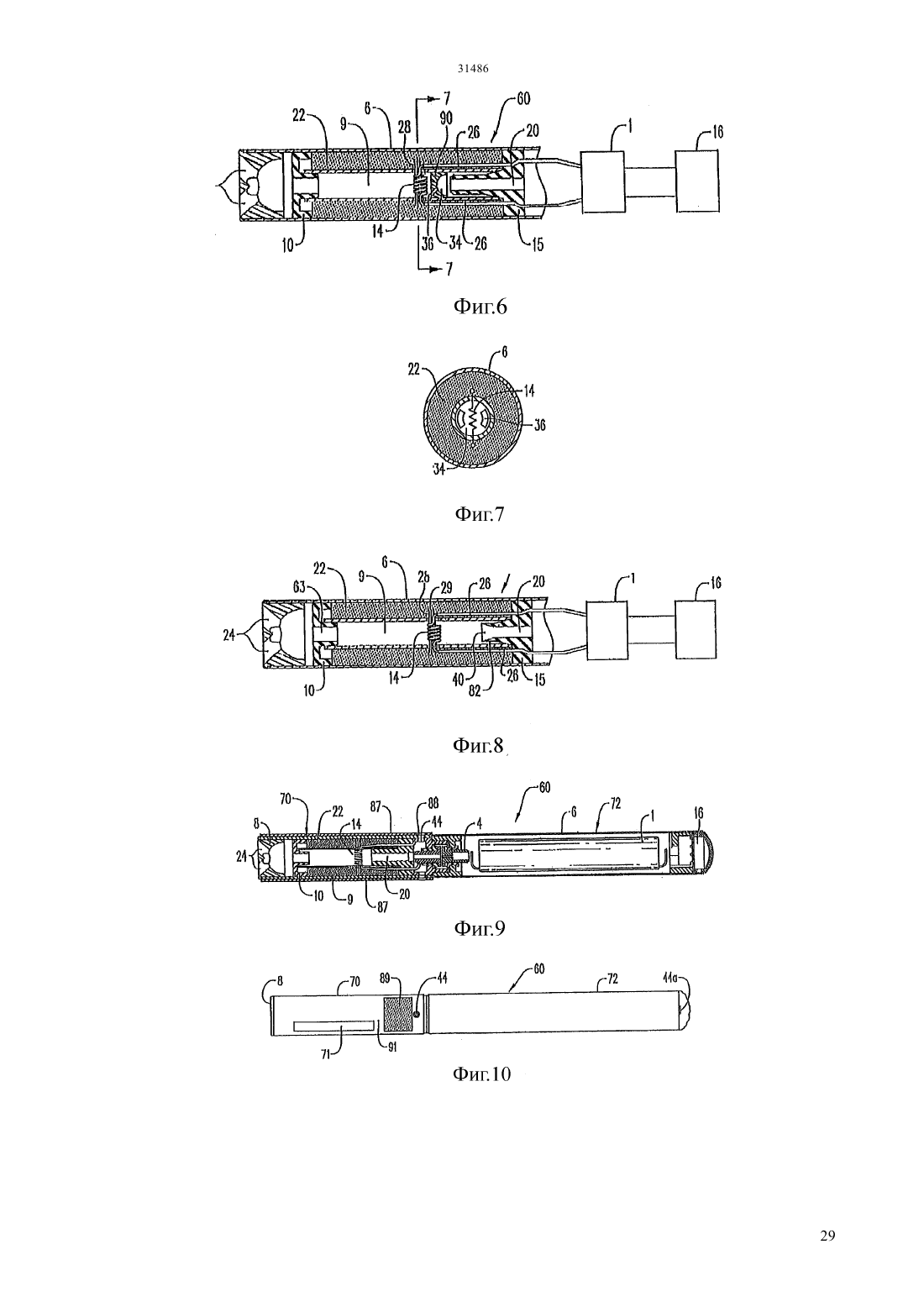

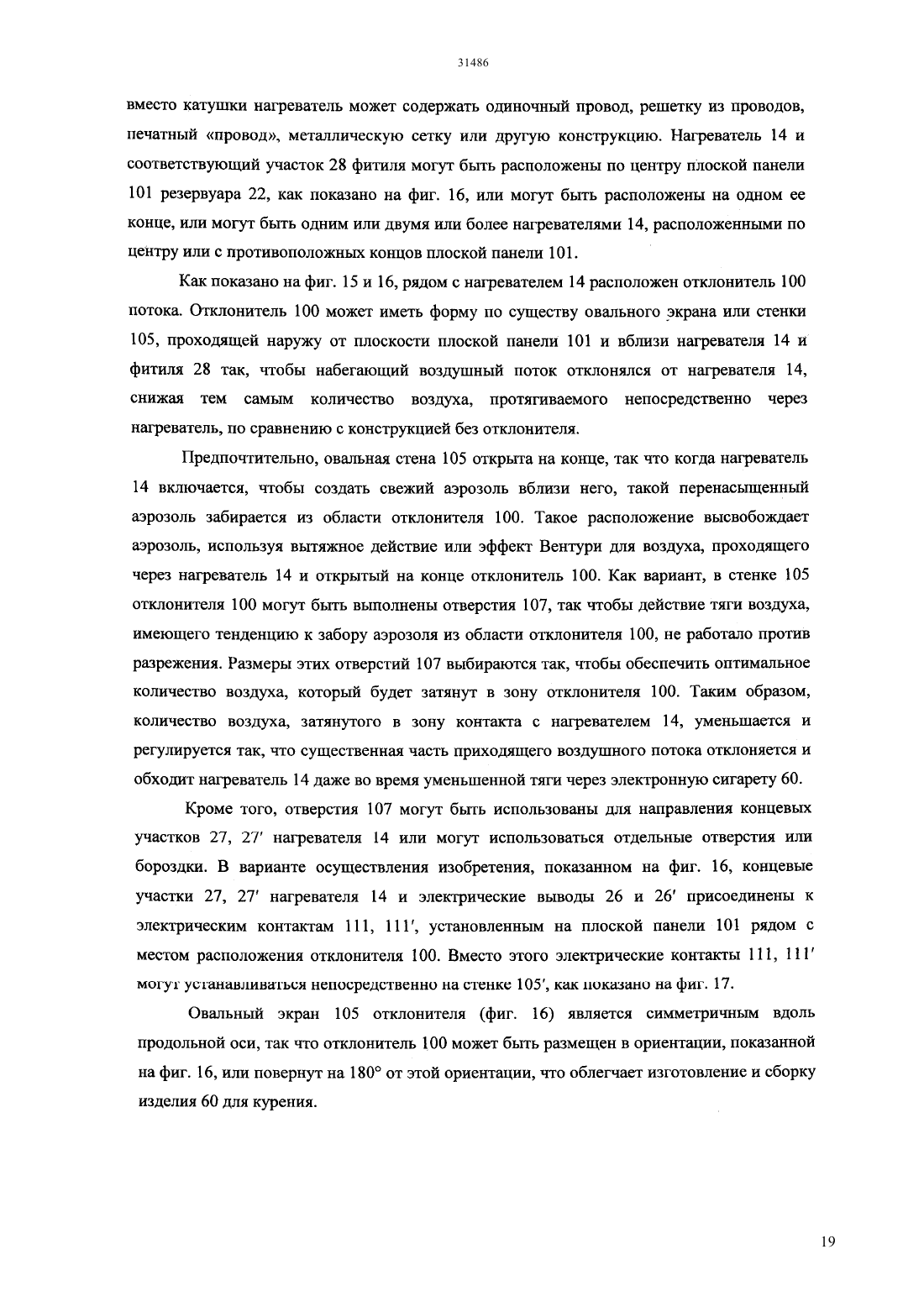

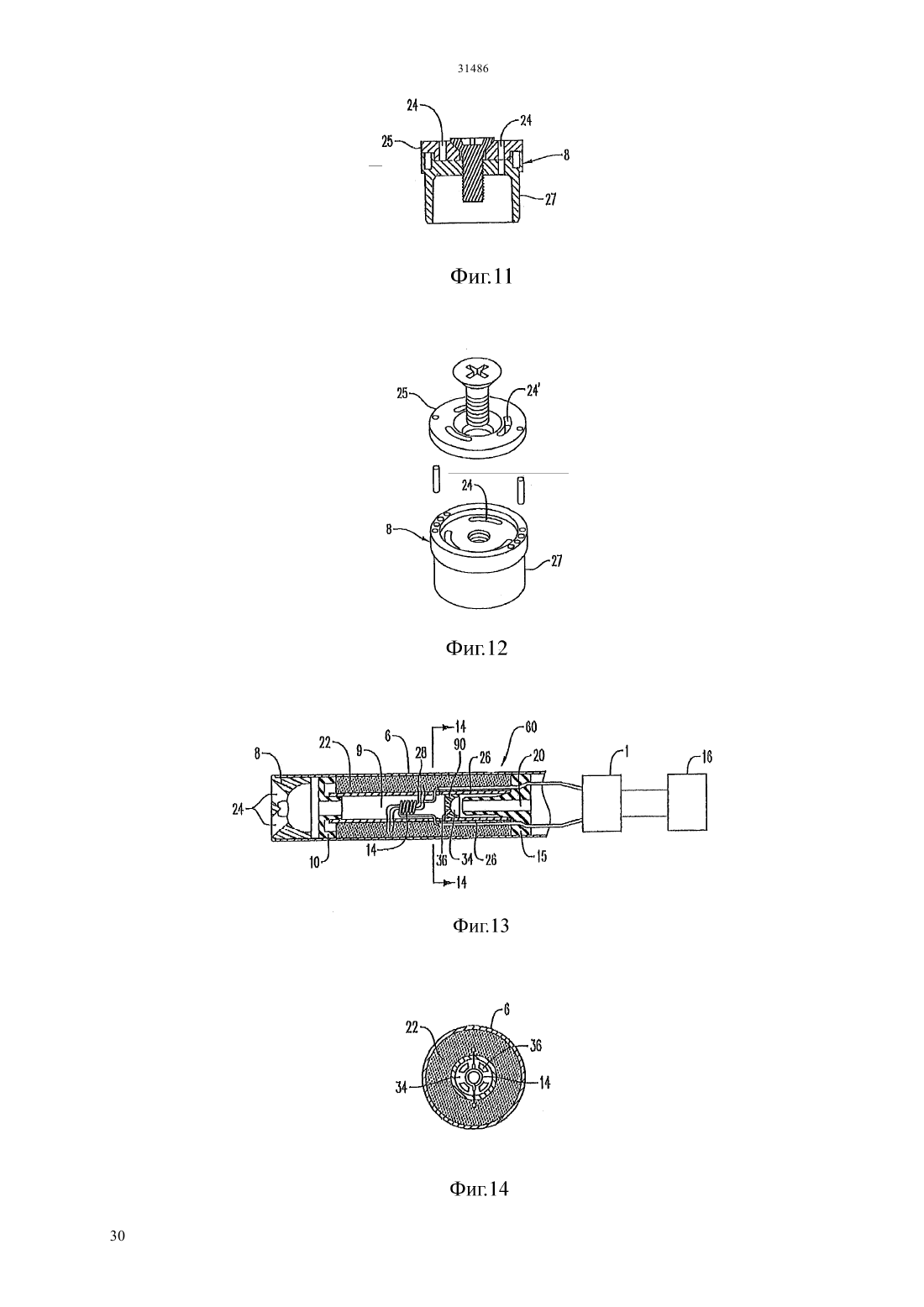

(57) Электронная сигарета содержащее средство подачи жидкости, содержащее жидкое вещество,нагреватель,выполненный с возможностью нагревания жидкого вещества до температуры,достаточной для его испаривания и образования аэрозоля, фитиль, соединенный с жидким веществом и с нагревателем, так что фитиль подает жидкое вещество к нагревателю, по меньшей мере одно отверстие впуска воздуха, выполненное с возможностью подачи воздуха в центральный воздушный канал на вход нагревателя, и вставку мундштука, имеющую по меньшей мере два отклоняющих выхода. Электронная сигарета может также содержать отклонитель воздушного потока,который направляет поступающий воздух от зоны нагревания.(73) Алтриа Клаэнт Сервисиз Инк.(74) Шабалина Галина Ивановна Шабалин Владимир Иванович Тусупова Меруерт Кырыкбаевна ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Электронное изделие, содержащее средство подачи жидкости, содержащее жидкое вещество нагреватель, выполненный с возможностью испарения жидкого вещества с целью создания пара,вставку мундштука с по меньшей мере двумя отклоняющими выпусками, расположенными на концах наклонных каналов и отклонитель воздушного потока, выполненный с возможностью предотвращения снижения выхода пара из-за охлаждения нагревателя поступающим воздухом во время циклов затяжки и расположенный, по меньшей мере частично, рядом с нагревателем. отклонитель воздушного потока,предотвращающий снижение выхода пара из-за охлаждения нагревателя поступающим воздухом во время циклов затяжки, который расположен, по меньшей мере частично, рядом с нагревателем. 2. Электронное изделие по п.1, дополнительно содержащее внешнюю цилиндрическую трубку, проходящую в продольном направлении внутреннюю цилиндрическую трубку,расположенную во внешней цилиндрической трубке центральный воздушный канал, связанный с входным концом внутренней цилиндрической трубки нагреватель, расположенный во внутренней цилиндрической трубке на ее выходе с зазором относительно центрального воздушного канала фитиль, связанный со средством подачи жидкости и с нагревателем так, чтобы подавать жидкое вещество к нагревателю с целью нагрева нагревателем жидкого вещества до температуры,достаточной для его испарения и образования пара во внутренней цилиндрической трубке источник электропитания, выполненный с возможностью подачи напряжения на нагреватель и по меньшей мере одно отверстие для впуска воздуха, выполненное с возможностью подачи воздуха в центральный канал при затяжке электронной сигаретой при этом средство подачи жидкости расположено во внешнем кольцевом пространстве между внешней и внутренней цилиндрическими трубками. 3. Электронное изделие по п.2, в котором вставка мундштука соединена по текучей среде с центральным воздушным каналом через внутреннюю цилиндрическую трубку. 4. Электронное изделие по п.2, в котором нагреватель представляет собой катушку из проволоки, содержащей по меньшей мере один из следующих материалов нержавеющую сталь, медь,медные сплавы,хромоникелевые сплавы,железоалюминиевые сплавы,железохромовые сплавы,суперсплавы,алюминиды железа,алюминиды никеля, или из комбинаций этих материалов. 5. Электронное изделие по п.2, в котором фитиль содержит одну или более нитей. 6. Электронное изделие по п.2, в котором источник электропитания содержит батарею. 7. Электронное изделие по п.6, в котором нагреватель соединяется с батареей двумя пространственно разнесенными электрическими выводами. 8. Электронное изделие по п.2, дополнительно содержащее схему управления, содержащую датчик затяжки,выполненный с возможностью обнаружения воздушного потока и инициирования подачи напряжения от источника электропитания на нагреватель. 9. Электронное изделие по п.8, в котором рядом с датчиком затяжки и/или рядом с центральным воздушным каналом расположено по меньшей мере одно отверстие для впуска воздуха. 10. Электронное изделие по п.8, в котором схема управления дополнительно содержит лампочку включения нагревателя, расположенную на входном конце электронного изделия и выполненную с возможностью включения при включении нагревателя. 11. Электронное изделие по п.2, в котором средство подачи жидкости дополнительно содержит материал для хранения жидкости, представляющий собой искусственный шелк, полиэфир, полиэтилен,хлопок, керамику, полиэфиркетон (РЕЕК) или их комбинацию. 12. Электронное изделие по п.2, содержащее соединенные между собой первую и вторую секции,причем фитиль, средство подачи жидкости и вставка мундштука расположены в первой секции, а источник электропитания - во второй секции. 13. Электронное изделие по п.12, в котором первая и вторая секции имеют одинаковый внешний диаметр, при этом первая секция является выходной и одноразовой, а вторая секция является входной и многократного использования. 14. Электронное изделие по п.1, в котором отклонитель воздушного потока выполнен с возможностью отвода по меньшей мере некоторой части воздушного потока от поверхности нагревателя. 15. Электронное изделие по п.14, в котором отклонитель воздушного потока содержит непроницаемую пробку,расположенную на выходном конце центрального воздушного канала, и по меньшей мере один радиальный воздушный канал, проходящий от входного конца центрального воздушного канала к внешнему продольному воздушному каналу, который, по меньшей мере частично, окружает выходной конец центрального воздушного канала, при этом отклонитель воздушного потока выполнен с возможностью направления воздушного потока от поверхности нагревателя. 16. Электронное изделие по п.15, в котором по меньшей мере один радиальный воздушный канал имеет примерно тот же диаметр, что и центральный воздушный канал. 17. Электронное изделие по п.14, в котором отклонитель воздушного потока содержит диск с по меньшей мере одним отверстием, причем диск выполнен с возможностью отклонения воздушного потока от поверхности нагревателя для уменьшения изменения температуры нагревателя от тяги,создаваемой потребителем пара. 18. Электронное изделие по п.17, в котором диск содержит внешнюю трубчатую стенку, а по меньшей мере одно отверстие проходит под углом к продольному направлению. 19. Электронное изделие по п.17, в котором диск изготовлен из одного из следующих материалов пластмассы, картона, полимеров, вспененной бумаги, или из их комбинаций. 20. Электронное изделие по п.14, в котором отклонитель воздушного потока содержит секцию в форме усеченного конуса рядом с выходным концом центрального воздушного канала, причем указанная секция выполнена с возможностью направления воздушного потока от поверхности нагревателя. 21. Электронное изделие по п.2, дополнительно содержащая ее фильтрующую часть на входе нагревателя,выполненную с возможностью ограничения потока воздуха через электронное изделие и регулировки сопротивления при затяжке. 22. Электронное изделие по п.2, в котором на конце вставки мундштука по меньшей мере два отклоняющих выпуска повернуты под углом от приблизительно 5 до приблизительно 60 относительно продольного направления электронного изделия, так чтобы переносимые паром капли ударялись в боковые поверхности наклонных каналов. 23. Электронное изделие, содержащее внешний корпус, вытянутый в продольном направлении резервуар для жидкости, расположенный внутри внешнего корпуса и содержащий отдельный полый корпус, имеющий форму усеченного цилиндра и содержащий согнутую в виде дуги стенку,выполненную с возможностью сопряжения с внутренней поверхностью внешнего корпуса 26 расположенный вдоль боковой поверхности резервуара нагреватель,выполненный с возможностью испарения жидкости, подаваемой к нему из резервуара для образования пара и отклонитель воздушного потока, содержащий стенку, по меньшей мере частично расположенную вокруг нагревателя, и выполненный с возможностью отвода по меньшей мере некоторой части воздушного потока от поверхности нагревателя,причем упомянутая стенка и нагреватель расположены вдоль резервуара. 24. Электронное изделие по п.23, дополнительно содержащее фитиль, соединенный с резервуаром и выполненный с возможностью подачи жидкого вещества к нагревателю и источник электропитания,электрически соединенный с нагревателем. 25. Электронное изделие по п.23, в котором внешний корпус содержит прозрачное окно,расположенное над резервуаром. 26. Электронное изделие по п.23, в котором нагреватель содержит катушку, проходящую в продольном направлении,а отклонитель воздушного потока содержит цилиндр,расположенный коаксиально вокруг упомянутого нагревателя. 27. Электронное изделие по п.26, в котором отклонитель воздушного потока дополнительно содержит цилиндрический участок с отверстием,облегчающим выпуск пара. 28. Электронное изделие по п.23, в котором стенка отклонителя воздушного потока имеет отверстие, облегчающее выпуск пара. 29. Электронное изделие по п.23, в котором стенка отклонителя воздушного потока направлена по существу поперек корпуса. 30. Электронное изделие по п.23, в котором стенка отклонителя воздушного потока направлена по существу вдоль корпуса. 31. Электронное изделие по п.23, в котором нагреватель включает в себя первый и второй нагреватели, расположенные в первом и втором местах вдоль резервуара, а отклонитель воздушного потока содержит первый и второй отклонители в упомянутых первом и втором местах,соответственно. 32. Электронное изделие по п.31, в котором упомянутые первое и второе места расположены с противоположных сторон резервуара. 33. Электронное изделие по п.31, в котором первое и второе места пространственно разнесены относительно друг друга в продольном направлении, резервуар разделен на первый входной и второй выходной отсеки, при этом первый нагреватель соединен с первым входным отсеком, а второй нагреватель соединен со вторым выходным отсеком. 34. Электронное изделие по п.24, в котором нагреватель соединен с источником электропитания посредством электрического соединения,созданного электрическим контактом в месте, 31486 расположенном вдоль стенки отклонителя воздушного потока. 35 Электронное изделие по п.24, в котором нагреватель соединен с источником электропитания посредством электрического соединения,созданного электрическим контактом в месте,расположенном вдоль стенки резервуара. 36. Электронное изделие по п.23, в котором корпус резервуара содержит верхнюю и нижнюю стенки, выполненные с возможностью сопряжения с внутренней поверхностью внешнего корпуса. 37. Электронное изделие по п.36, в котором верхняя и нижняя стенки резервуара и внутренняя поверхность внешнего корпуса сопряжены между собой посредством канавки и направляющего выступа. 38. Электронное изделие по п.24, в котором нагреватель, фитиль и стенка отклонителя воздушного потока собраны в единый узел, который прикреплен к стенке резервуара. 39. Электронное изделие по п.23, в котором стенка отклонителя воздушного потока имеет отверстие для выпуска пара и дополнительно содержит вырез для облегчения упомянутого выпуска пара. 40. Электронное изделие по п.31, в котором отклонитель воздушного потока содержит первую стенку, проходящую по существу перпендикулярно первой продольной стенке резервуара и, по меньшей мере частично, вокруг периметра первого нагревателя, причем эта стенка выполнена так и имеет такие размеры, чтобы, по меньшей мере частично, загораживать первый нагреватель от воздушного потока и, по меньшей мере частично,отклонять воздушный поток вокруг первого нагревателя. 41. Электронное изделие по п.40, в котором отклонитель воздушного потока содержит вторую стенку, проходящую по существу перпендикулярно второй продольной стенке резервуара и, по меньшей мере частично, вокруг периметра второго нагревателя, причем эта стенка выполнена так и имеет такие размеры, чтобы, по меньшей мере частично, загораживать второй нагреватель от воздушного потока и, по меньшей мере частично,отклонять воздушный поток вокруг второго нагревателя во время использования. 42. Электронное изделие по п.23, в котором резервуар содержит верхнюю стенку, нижнюю стенку, первую боковую стенку и вторую боковую стенку, при этом верхняя стенка содержит первую канавку, а нижняя стенка содержит вторую канавку,причем первая и вторая канавки выполнены с возможностью сопряжения с первым и вторым выступами,проходящими по внутренней поверхности внешнего корпуса, обеспечивая тем самым крепление резервуара внутри внешнего корпуса. 43. Электронное изделие по п.40, в котором первая стенка отклонителя воздушного потока выполнена из пластмассы,металла или стекловолокна. 44. Электронное изделие по п.41, в котором первый и второй нагреватели содержат катушки,проходящие в продольном направлении. 45. Электронное изделие по п.41, в котором первый и второй нагреватели содержат катушки,проходящие перпендикулярно продольному направлению. 46. Электронное изделие по п.2, дополнительно содержащее регулирующую гильзу, окружающую участок внешней цилиндрической трубки,прилегающий к ее мундштуку, и выполненную с возможностью регулировки потока воздуха,поступающего в электронное изделие. 47. Электронное изделие по п.1, дополнительно содержащее по меньшей мере одну ароматизированную полоску, выполненную с возможностью высвобождения аромата. 48. Электронное изделие по п.1, в котором вставка мундштука содержит неподвижную часть и вращающуюся часть, причем как неподвижная, так и вращающаяся части имеют выпускные отверстия.
