Электронная сигарета
Номер патента: 31481
Опубликовано: 15.09.2016
Авторы: ТАКЕР, Кристофер, С., СМИТ, Барри, С., ЖОРДАН, Джеффри, Брэндон, РОСТАМИ, Али, А.
Текст

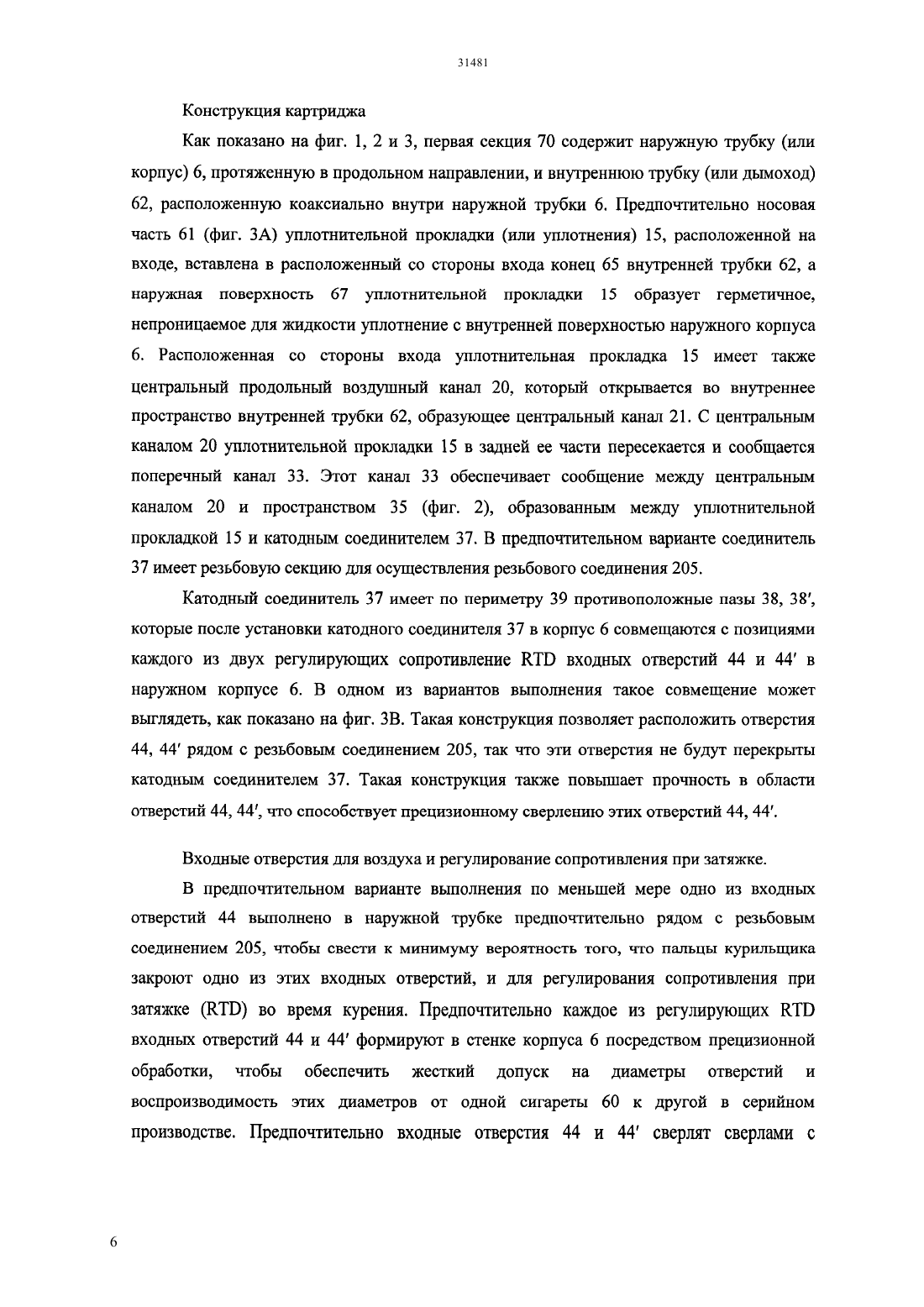

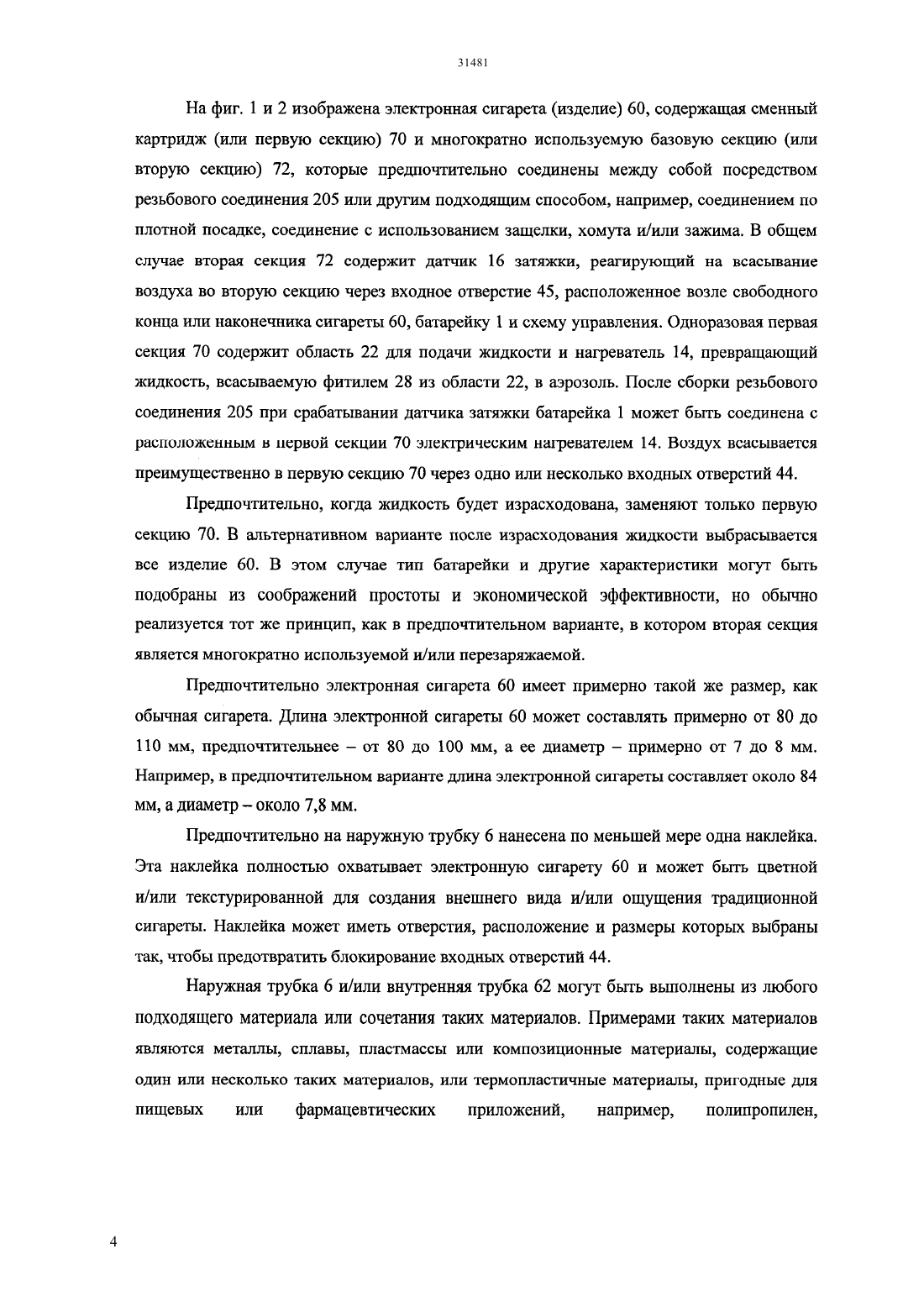

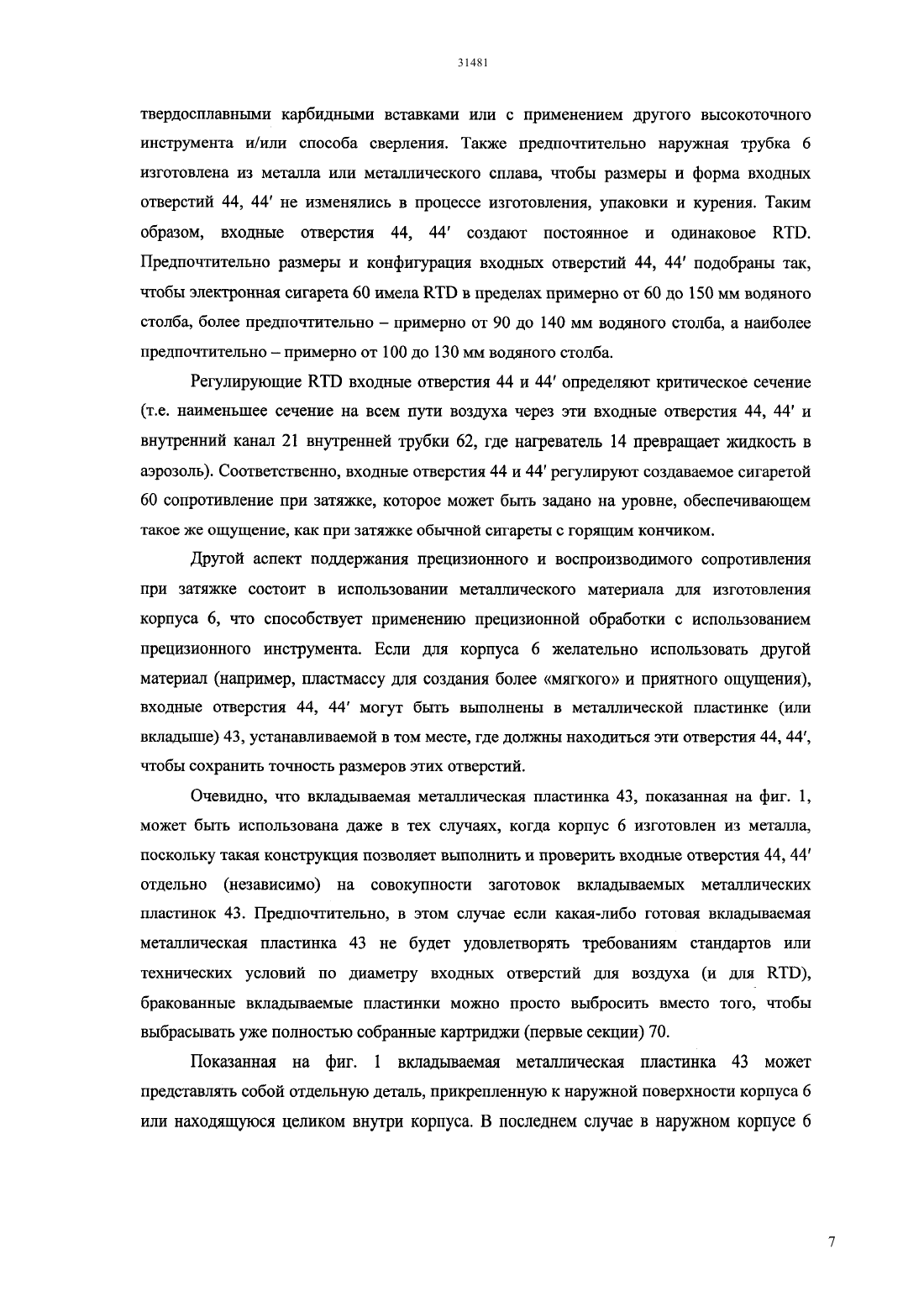

(57) Электронное курительное изделие содержит средство подачи жидкости, содержащее жидкое вещество, нагреватель для подогрева этого жидкого вещества до температуры, достаточной для его испарения и образования аэрозоля, фитиль,сообщающийся со средством подачи жидкости и с нагревателем, так что фитиль подает жидкий материал к нагревателю, по меньшей мере одно входное отверстие для воздуха, подающее воздух в центральный воздушный канал перед нагревателем,и вкладыш мундштука, имеющий по меньшей мере два расходящихся выходных канала.(73) Алтриа Клаэнт Сервисиз Инк.(74) Шабалина Галина Ивановна Шабалин Владимир Иванович Тусупова Меруерт Кырыкбаевна ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Электронное устройство для вайпинга,содержащее генератор пара вкладыш мундштука, который имеет по меньшей мере два расходящихся выходных канала для распределения пара во рту потребителя пара во время затяжки и уплотнительную прокладку,имеющую центральное отверстие, размеры и положение которого относительно вкладыша мундштука подобраны так, чтобы значительно уменьшить скорость потока пара, приближающегося к вкладышу мундштука. 2. Устройство по п.1, в котором каждый из указанных по меньшей мере двух расходящихся выходных каналов наклонен под углом от примерно 5 до примерно 60 относительно продольной оси электронного курительного изделия. 3. Устройство по п.2, в котором каждый из указанных по меньшей мере двух расходящихся выходных каналов, наклонен под углом от примерно 40 до примерно 50 относительно продольной оси электронного курительного изделия. 4. Устройство по п.1, в котором вкладыш мундштука дополнительно имеет внутреннюю поверхность, о которую могут ударяться капли не преобразованного в аэрозоль жидкого материала. 5. Устройство по п.1, в котором вкладыш мундштука содержит от двух до восьми расходящихся выходных каналов. 6. Устройство по п.5, в котором вкладыш мундштука дополнительно содержит один или несколько расположенных в центре осевых выходных канала. 7. Устройство по п.1, в котором генератор пара содержит наружную трубку, проходящую в продольном направлении внутреннюю трубку, расположенную внутри наружной трубки и имеющую пару противоположных вырезов средство подачи жидкости, содержащее жидкое вещество и расположенное во внешнем кольцевом пространстве между наружной и внутренней трубками 25 катушку нагревателя,расположенную во внутренней трубке окруженный катушкой нагревателя фитиль,сообщающийся со средством подачи жидкости и выполненный с возможностью подачи жидкого вещества к катушке нагревателя, а катушка нагревателя выполнена с возможностью нагрева жидкого вещества до температуры, достаточной для испарения этого жидкого материала и образования пара во внутренней трубке при этом вкладыш мундштука закреплен в мундштуке наружной трубки. 8. Устройство по п.7, в котором указанное центральное отверстие сообщается с внутренней трубкой и расположено между вкладышем мундштука и катушкой нагревателя. 9. Устройство по п.8, в котором указанное центральное отверстие имеет диаметр в пределах от примерно 2,0 мм до примерно 3,0 мм. 10. Устройство по п.1, в котором каждый из указанных по меньшей мере двух расходящихся выходных каналов имеет диаметр в пределах от примерно 0,38 мм до примерно 2,29 мм. 11. Устройство по п.7, в котором диаметр внутренней трубки составляет около 4 мм, а каждый из противоположных вырезов имеет размеры примерно 2 мм на примерно 4 мм. 12. Устройство по п.7, содержащее первую секцию, прикрепленную ко второй секции, при этом фитиль, средство подачи жидкости и вкладыш мундштука расположены в первой секции, а источник питания, соединяемый с выводами катушки нагревателя и выполненный с возможностью подачи во включенном состоянии напряжения на эту катушку, находится во второй секции. 13. Устройство по п.7,содержащее единственную наружную трубку, при этом что фитиль, средство подачи жидкости, вкладыш мундштука и источник питания, соединяемый с выводами катушки нагревателя и выполненный с возможностью подачи во включенном состоянии напряжения на эту катушку, расположены внутри наружной трубки. 14. Устройство по п.7, в котором внутренняя трубка выполнена из материала на основе стеклоткани. 15. Устройство по п.14, в котором внутренняя трубка имеет покрытие и является по существу непроницаемой. 16. Устройство по п.7, в котором катушка нагревателя содержит от 3 до 8 витков, разделенных по существу одинаковыми промежутками. 17. Устройство по п.7,дополнительно содержащее по меньшей мере одно входное отверстие, выполненное в наружной трубке и позволяющее регулировать сопротивление всасыванию через вкладыш мундштука. 18. Электронное устройство для вайпинга,способное генерировать пар во время затяжки и содержащее вкладыш мундштука, имеющий по меньшей мере два расходящихся выходных канала, наклоненных 26 под углом от примерно 5 до примерно 60 относительно продольной оси электронного курительного изделия, для распределения пара во рту потребителя пара во время затяжки и уплотнительную прокладку,имеющую центральное отверстие, размеры и положение которого относительно вкладыша мундштука подобраны так, чтобы значительно уменьшить скорость потока пара, приближающегося к вкладышу мундштука. 19. Устройство по п.18, в котором указанное центральное отверстие имеет диаметр в пределах от примерно 2,0 мм до примерно 3,0 мм. 20. Устройство по п.18, в котором каждый из указанных по меньшей мере двух расходящихся выходных каналов наклонен под углом от примерно 40 до примерно 50 относительно продольной оси электронного курительного изделия. 21. Устройство по п.18, в котором вкладыш мундштука дополнительно содержит один или несколько расположенных в центре осевых выходных канала. 22. Способ улучшения органолептических характеристик во время затяжки электронным устройством для вайпинга, включающий в себя этапы, на которых снижают скорость потока пара, генерируемого внутри электронного устройства для вайпинга,посредством направления этого потока через уплотнительную прокладку, имеющую центральное отверстие, и далее в пространство перед вкладышем мундштука и пропускают пар через по меньшей мере один канал во вкладыше мундштука для разделения потока пара на несколько расходящихся меньших потоков, создавая тем самым более полное ощущение в полости рта по сравнению с курительным изделием, формирующим единый осевой поток пара. 23. Способ по п.22, дополнительно включающий в себя соударение захваченных капель жидкости с внутренней поверхностью вкладыша мундштука. 24. Способ по п.22, в котором указанное центральное отверстие имеет диаметр в пределах от примерно 2,0 мм до примерно 3,0 мм. 25. Способ по п.22, в котором указанный по меньшей мере два канала во вкладыше мундштука представляют собой расходящиеся выходные каналы, наклоненные под углом от примерно 5 до примерно 60 относительно продольной оси электронного устройства для вайпинга, для распределения пара во рту курильщика во время затяжки. 26. Электронное устройство для вайпинга,содержащее мундштук, имеющий по меньшей мере два смещенных относительно оси выходных канала и внутреннюю поверхность, причем мундштук выполнен с возможностью передачи диспергированного пара курильщику, а смещенные относительно оси каналы и внутренняя поверхность уменьшают вероятность присутствие не преобразованных в парообразное состояние капель в поступающем к курильщику паре и уплотнительную прокладку,имеющую центральное отверстие, размеры и положение которого относительно вкладыша мундштука подобраны так, чтобы значительно уменьшить скорость потока пара, приближающегося к вкладышу мундштука. 27. Устройство по п.26, в котором указанные по меньшей мере два выходных канала мундштука представляют собой расходящиеся каналы,расположены на конце смещенных относительно оси каналов и наклонены под углом от примерно 5 до примерно 60 относительно продольного направления электронной сигареты, так что по меньшей мере некоторые капли, захваченные и увлекаемые потоком пара, ударяются о боковые поверхности смещенного относительно оси канала,когда поток пара вылетает из мундштука.
МПК / Метки
МПК: A24F 47/00
Метки: сигарета, электронная
