Переключательный клапан

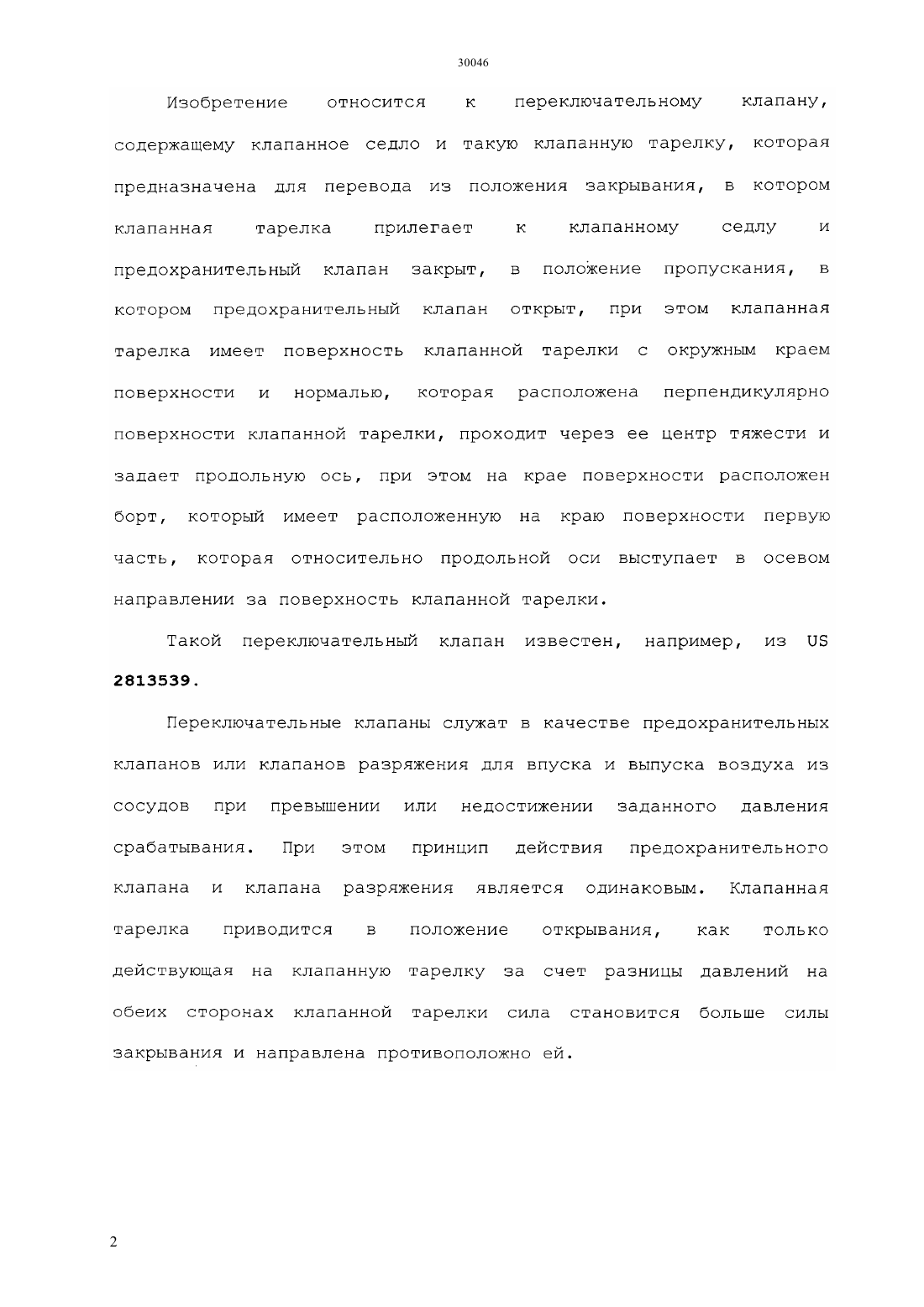

(51) 16 1/36 (2006.01) 16 17/12 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ выполненную с возможностью перевода из положения закрывания, в котором клапанная тарелка (1) прилегает к клапанному седлу и предохранительный клапан закрыт, в положение пропускания, в котором предохранительный клапан открыт, при этом клапанная тарелка (1) имеет поверхность (2) клапанной тарелки с окружным краем (4) поверхности и нормалью, которая расположена перпендикулярно поверхности (2) клапанной тарелки, проходит через ее центр тяжести и задает продольную ось , при этом на крае (4) поверхности расположен борт, который имеет расположенную на крае (4) поверхности первую часть (6), которая относительно продольной осивыступает в осевом направлении за поверхность (2) клапанной тарелки, который отличается тем, что борт имеет примыкающую к первой части (6) вторую часть (8), которая содержит радиальный относительно продольной осиучасток.(73) ЛЯЙНЕМАНН ГМБХ УНД КО.КГ(74) Болотов Юрий Альбертович Кульжамбекова Сауле Даниаровна Пастухова Ольга Васильевна Наурузова Гульжихан Хакимовна(57) Переключательный клапан, содержащий клапанное седло и клапанную тарелку (1), 30046 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Переключательный клапан, содержащий клапанное седло и клапанную тарелку (1),выполненную с возможностью перевода из положения закрывания, в котором клапанная тарелка (1) прилегает к клапанному седлу и предохранительный клапан закрыт, в положение пропускания, в котором предохранительный клапан открыт, при этом клапанная тарелка (1) имеет поверхность (2) клапанной тарелки с окружным краем (4) поверхности и нормалью, которая расположена перпендикулярно поверхности (2) клапанной тарелки, проходит через ее центр тяжести и задает продольную ось , при этом на крае (4) поверхности расположен борт, который имеет расположенную на крае (4) поверхности первую часть (6), которая относительно продольной осивыступает в осевом направлении за поверхность (2) клапанной тарелки, отличающийся тем, что борт имеет примыкающую к первой части(6) вторую часть (8), которая содержит радиальный относительно продольной осиучасток. 26 2. Переключательный клапан по п.1,отличающийся тем, что вторая часть (8) борта имеет противоположный первой части (6) край (10) борта, который относительно продольной осивыступает за радиальный участок второй части (8) борта в осевом направлении. 3. Переключательный клапан по любому из п.п.1 или 2, отличающийся тем, что первая часть (6) борта проходит под углом по меньшей мере 0,предпочтительно по меньшей мере 5, особенно предпочтительно по меньшей мере 10 и максимально 25, особенно предпочтительно максимально 15 относительно продольной оси . 4. Переключательный клапан по любому из п.п.1-3, отличающийся тем, что первая часть (6) борта имеет по меньшей мере один проем (12). 5. Переключательный клапан по п.4,отличающийся тем, что вторая часть (8) борта выполнена в радиальном относительно продольной осиразрезе в форме несущей поверхности. 6. Переключательный клапан по любому из п.п.1-5, отличающийся тем, что поверхность (2) клапанной тарелки выполнена в форме круга. 7. Переключательный клапан по любому из п.п.1-6,отличающийся тем,что предохранительный клапан выполнен так, что клапанная тарелка (1) удерживается в положении закрывания лишь за счет действующей на нее силы тяжести, и сдвигается из положения закрывания лишь с помощью воздействующего на поверхность
