Огнезащитные добавки, производные дофо

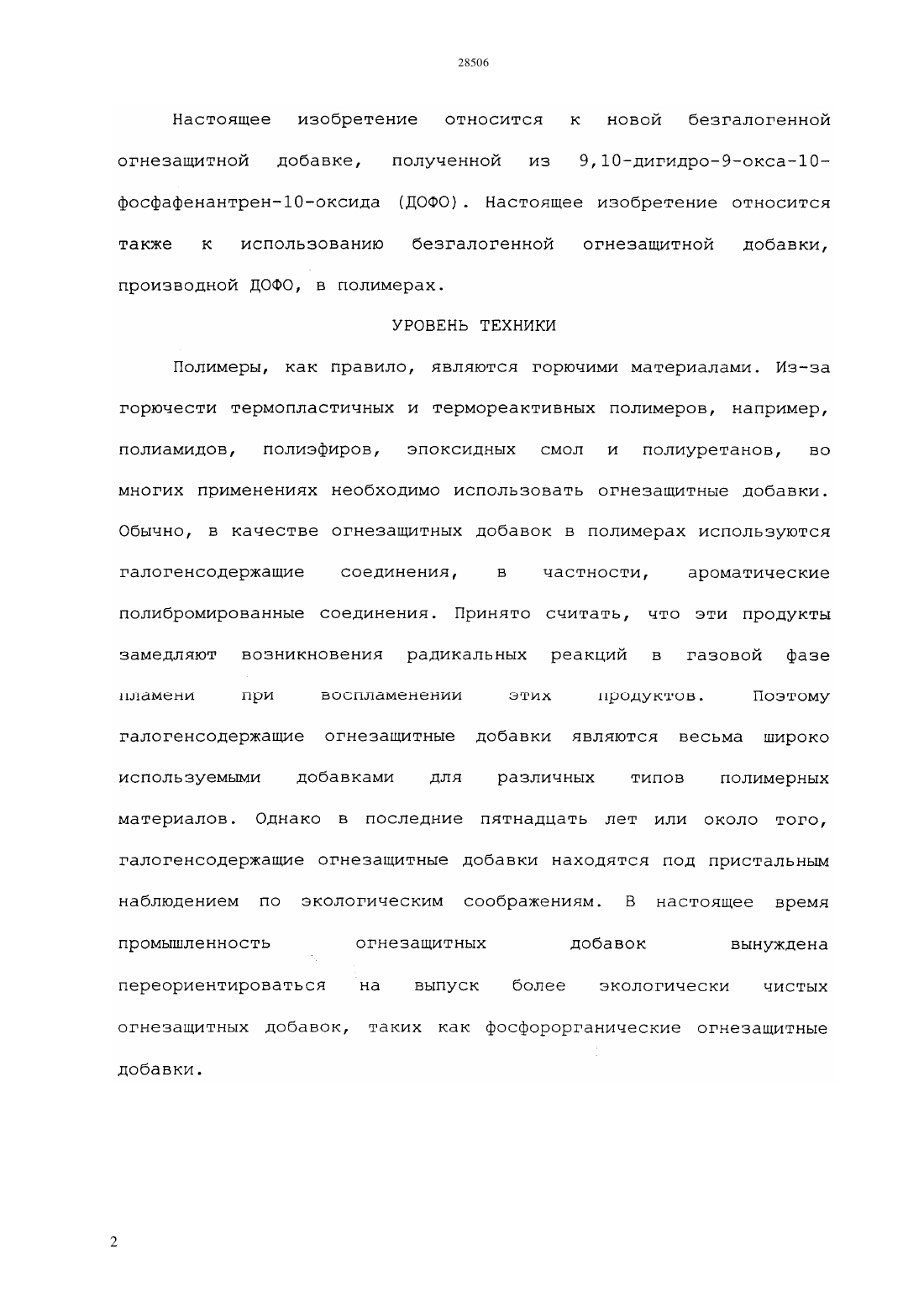

(51) 07 9/6571 (2006.01) 08 5/00 (2006.01) 08 5/5313 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Настоящее изобретение относится к новой безгалогенной огнезащитной добавке, полученной из 9,10-дигидро-9-окса-10-фосфафенантрен-10 оксида (ДОФО). Настоящее изобретение относится также к использованию безгалогенной огнезащитной добавки, производной ДОФО, в полимерах.(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир АлексеевичНастоящее изобретение относится к новой безгалогенной огнезащитной добавке, полученной из 9,10-дигидро 9 окса 1 О фосфафенантрен 1 Ооксида (ДОФО). Настоящее изобретение относится также к использованию безгалогенной огнезащитной добавки,производной ДОФО, в полимерах.Полимеры, как правило, являются горючими материалами. Изза горючести термопластичных и термореактивных полимеров, например,полиамидов, полиэфиров, эпоксидных смол и полиуретанов, во многих применениях необходимо использовать огнезащитные добавки. Обычно, в качестве огнезащитных добавок в полимерах используются галогенсодержащие соединения, в частности, ароматические полибромированные соединения. Принято считать, что эти продукты замедляют возникновения радикальных реакций в газовой фазе пламени при воспламенении этих продуктов. Поэтому галогенсодержащие огнезащитные добавки являются весьма широко используемыи добавками для различных типов полимерных материалов. Однако в последние пятнадцать лет или около того,галогенсодержащие огнезащитные добавки находятся под пристальным наблюдением по экологическим соображениям. В настоящее время промышленность огнезащитных добавок вынуждена переориентироваться на выпуск более экологически чистых огнезащитных добавок, таких как фосфорорганические огнезащитныеВ известном уровне техники представлен широкий ассортимент фосфорорганических соединений для придания огнестойкости полимерам. Большинство фосфорсодержащих огнезащитных добавок обеспечивают огнестойкие свойства за счет сочетания реакций паров и конденсированной фазы, ускорения карбонизации полимера и обугливания. Однако, обычно существуют сложности, связанные с использованием фосфорорганических огнезащитных материалов. Одна из сложностей связана с переработкой полимеров, которая зачастуювыполняется при ВЫСОКИХ температурах, потенциально ПРИтемпературах свыше 21 ОС, а зачастую ъ 1 31 О 35 ОС. К сожалению,огнезащитные добавки часто участвуют в разложении или побочных реакциях, которые нежелательным образом воздействуют на свойствабазового полимера ИЛИ системы ПОЛИМЕРОВ . Другие огнезащитныедобакд в условиях переработкч ьшапшпмшьн слчшкомст ч М И недостаточно сохраняются при переработке.Поэтому желательно разработать новые огнезащитные добавки,устойчивые термически и гидролитически а также способные выдерживать высокие температуры переработки полимеров.В не прошедших экспертизу патентных заявках Японии Ыо. Не 1 111999106619 Ыо. Р 2 ОО 127 О 993 А и Мо. Р 2 ОО 2193985 А Представлены производные ДОФО которые могут использоваться В качестве огнезащитных добавок. Однако ни в одной из этих заявок Не представлено соединение настоящего изобретения.СУЩНОСТЬ ИЗОБРЕТЕНИЯ Настоящее изобретение относится к соединению, которое можетФормула 1 ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ Настоящее изобретение относится к соединению, которое может использоваться в качестве огнезащитной добавки, и имеетСледует отметить, что соединение формулы 1 может содержать небольшое количество примесей в результате реакции получения этого соединения. Примеси могут содержать такие компоненты как катализаторы, растворители, другие продукты реакции, не прореагировавший ДОФО и другие реагенты, и т.п.Настоящее изобретение относится также к огнестойкой полимерной композиции, включающей полимер и огнезащитную добавку формулы 1.Полимеры, которые могут использоваться в огнестойкой полимерной композиции, включают, не ограничиваясь полиолефины, СЛОЖНЫЭ ПОЛИЭфИрЫ ПРОСТЫЕ ПОЛИЭФИРЫ, поликетоны ПОЛИЭМИДЫ, 28506поливинилхлориды, натуральные и синтетические каучуки,полиуретаны, полистиролы, поли(мет)акрилаты, фенольные смолы,полибензоксазин, полиацетали, полиакрилонитрилы, полибутадиены,полистиролы, полиимиды полиамидимиды полиэфиримиды,полифенилсульфиды, полифениленоксид, поликарбонаты, целлюлозу,производные целлюлозы, сложные цианатные эфиры, сложные полифениленовые эфиры, полибутадиеновые каучуки, бутадиенстирольные каучуки, бутадиендивинилбензолстирольные каучуки,эпоксимодифицированные полибутадиеновые каучуки, акриловые или винилацетатные клеи, бутадиенакрилонитрильные сополимеры с карбоксильной концевой группой, фениленовые эфиры, привитые малеиновым ангидридом бутадиенстиролЬные сополимеры,модифицированные малеиновым ангидридом 4 метил 1 пентеновые СМОЛЫ, малеированные 1 УТЭДИЭН-ЭТИЛЭНОВЬШЭ СОПОЛИМЕРЫ, СМОЛЫ на основе соединений винилбензилового эфира, эпоксидные смолы и их смеси. Предпочтительно полимерами являются сложные полиэфиры фенольные смолы, фенолтриазиновые новолаки, крезолтриазиновые новолаки, триазин-фенольные эпоксидные новолаки, триазин крезольные эпоксидные новолаки полиамиды, полиуретаны,полистирол, эпоксидные смолы и их смеси.Другой вариант настоящего изобретения относится к случаям,когда огнестойкая композиция дополнительно включает, по меньшей мере, одну стандартную добавку, такую как термостабилизаторы,светостабилизаторы, УФабсорберы, антиоксиданты, антистатические агенты, консерванты, ускорители адгезии, наполнители, пигменты,красители, лубриканты прессосъемные добавки, вспенивающие
