Устройство для производства спресованного железа из восстановленных материалов, содержащих мелкодисперсное восстановленное железо, и установка для производства расплавленного железа, включающая устройство для производства спресованного железа
Номер патента: 20905
Опубликовано: 15.07.2010
Авторы: АХН, Бюнг-Сик, КИМ, До-Сеунг, ЧО, Мюнг-Хо, ЧО, Ил-Хюн, ЛИ, Кванг-Хи, АХН, Кю-Чеол, ШИН, Сунг-Ки, КИМ, Деук-Чае, ШИН, Мюнг-Чан, СУНГ, Хюн-Ук
Формула / Реферат
Настоящее изобретение относится к металлургической промышленности, в частности к устройству для производства спрессованного железа и к установке для производства расплавленного железа, включающей такое устройство. Устройство для производства спрессованного железа в соответствии с настоящим изобретением содержит загрузочный бункер, в который загружаются восстановленные материалы, содержащие мелкодисперсное восстановленное железо, шнековые питатели, установленные в загрузочном бункере и образующие острый угол с вертикалью, которые выгружают восстановленные материалы, содержащие мелкодисперсное восстановленное железо, поступающие в загрузочный бункер, и пару валков, установленных с зазором между ними. Пара валков уплотняет восстановленные материалы, содержащие мелкодисперсное восстановленное железо, выгружаемые из загрузочного бункера шнековыми питателями, производя спрессованное железо. Шнековые питатели размещены рядом друг с другом вдоль осей валков так, что продолжение центральной оси каждого шнекового питателя проходит через зазор между валками.
Благодаря вышеописанной конструкции, выполненной в соответствии с настоящим изобретением, устройство для производства спрессованного железа может использоваться для его производства из большого количества восстановленных материалов, содержащих мелкодисперсное восстановленное железо. Кроме того, поскольку установка для производства расплавленного железа включает в себя предлагаемое устройство для производства спрессованного железа, можно обеспечить производство расплавленного железа хорошего качества.
Текст

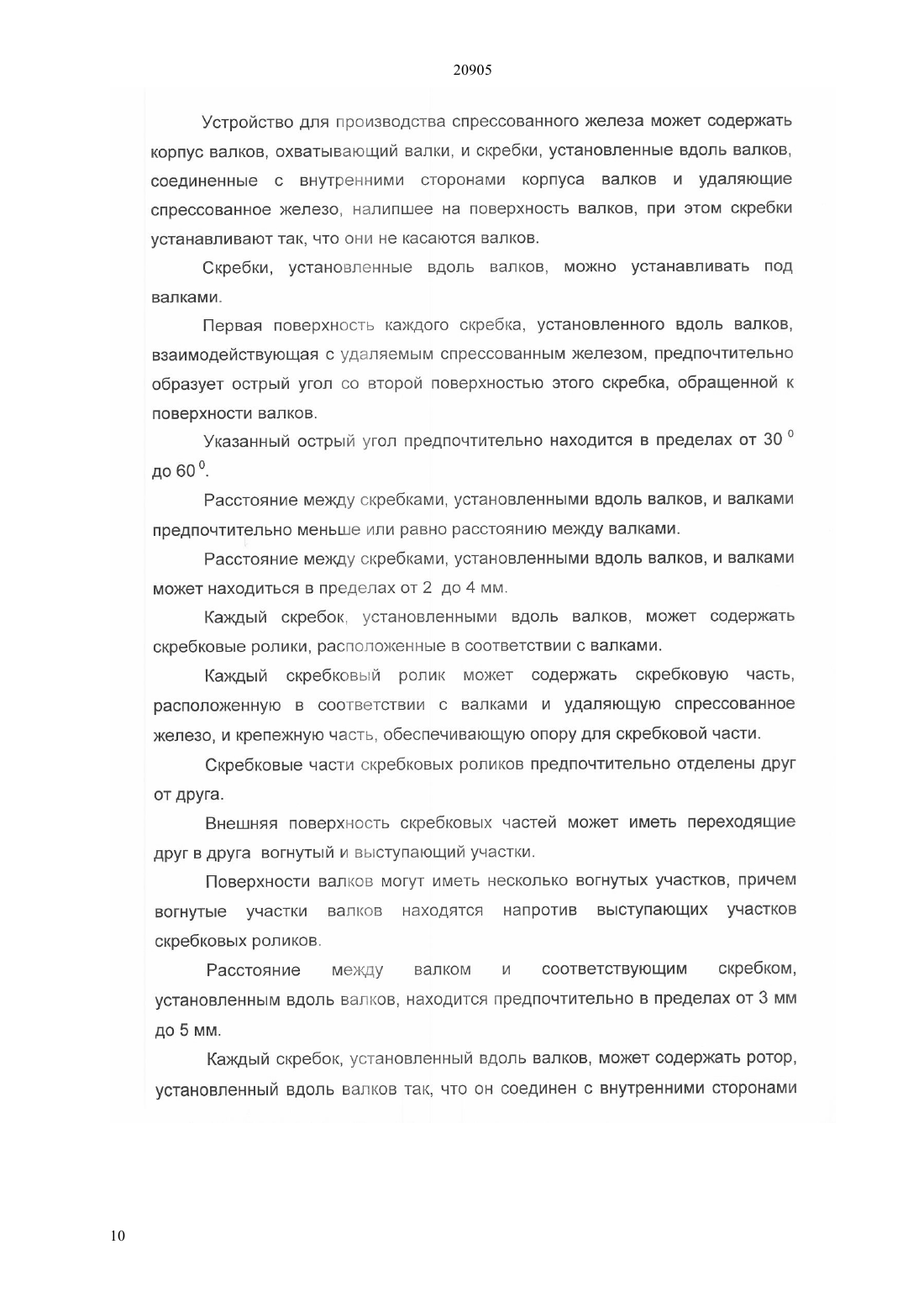

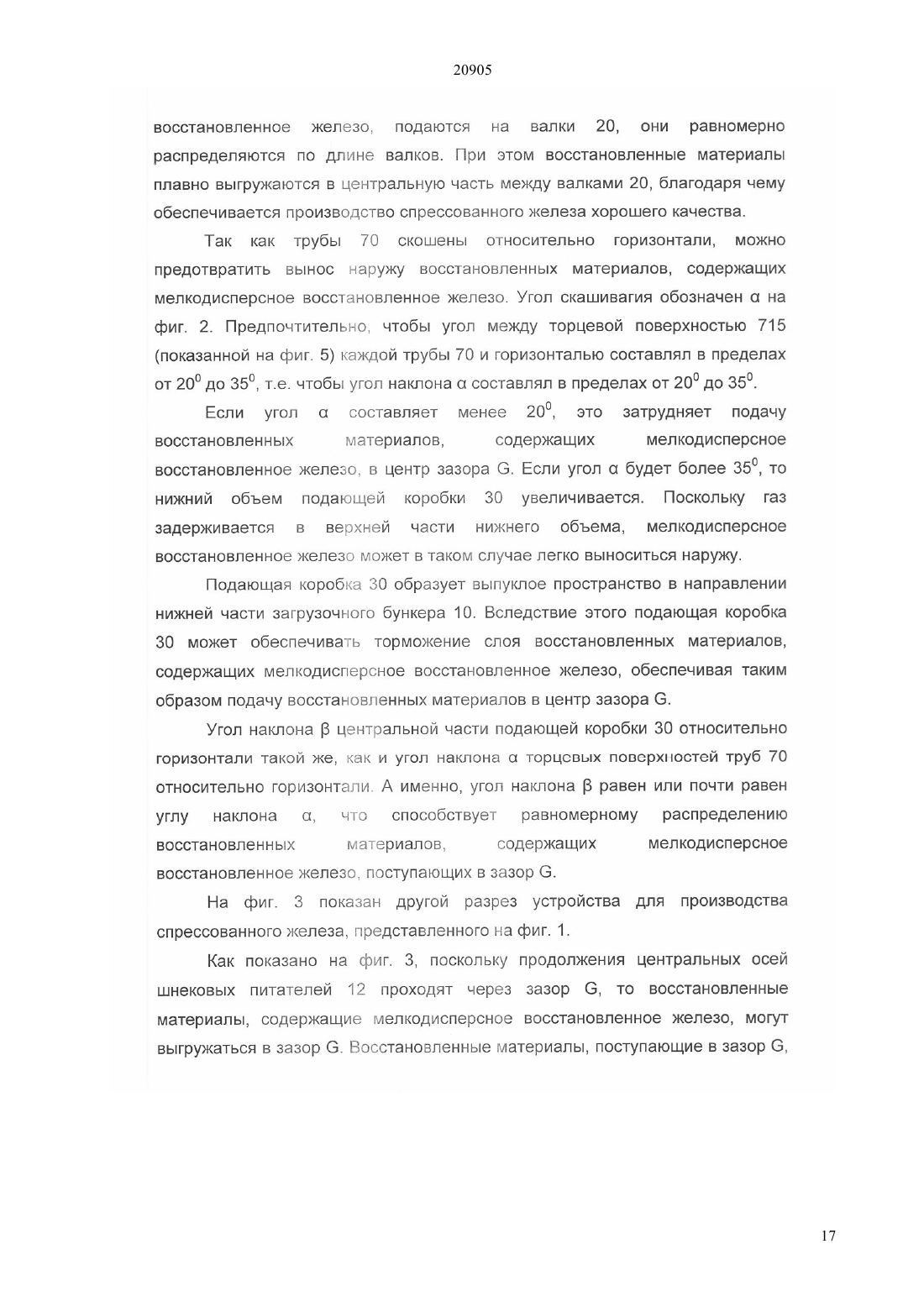

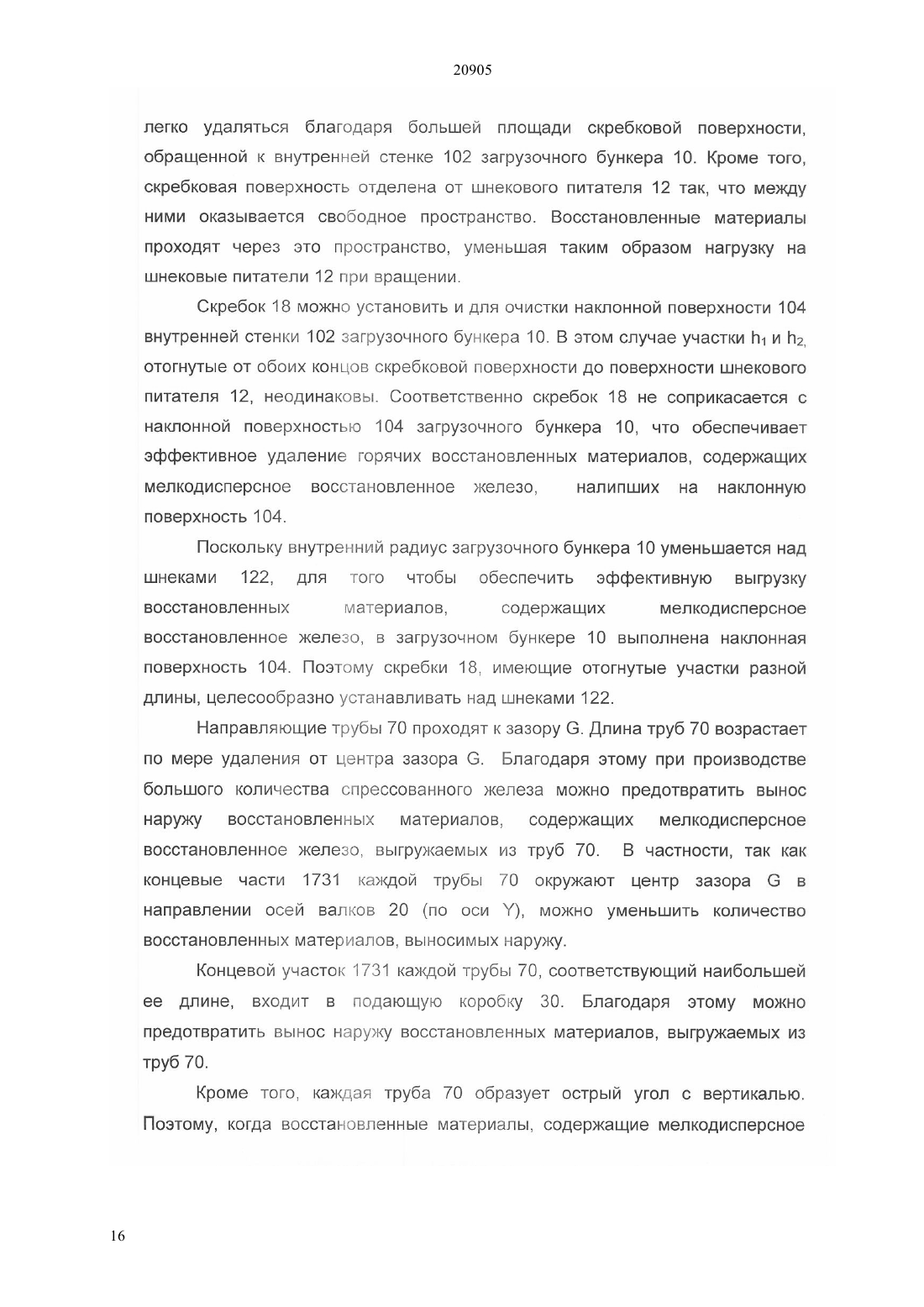

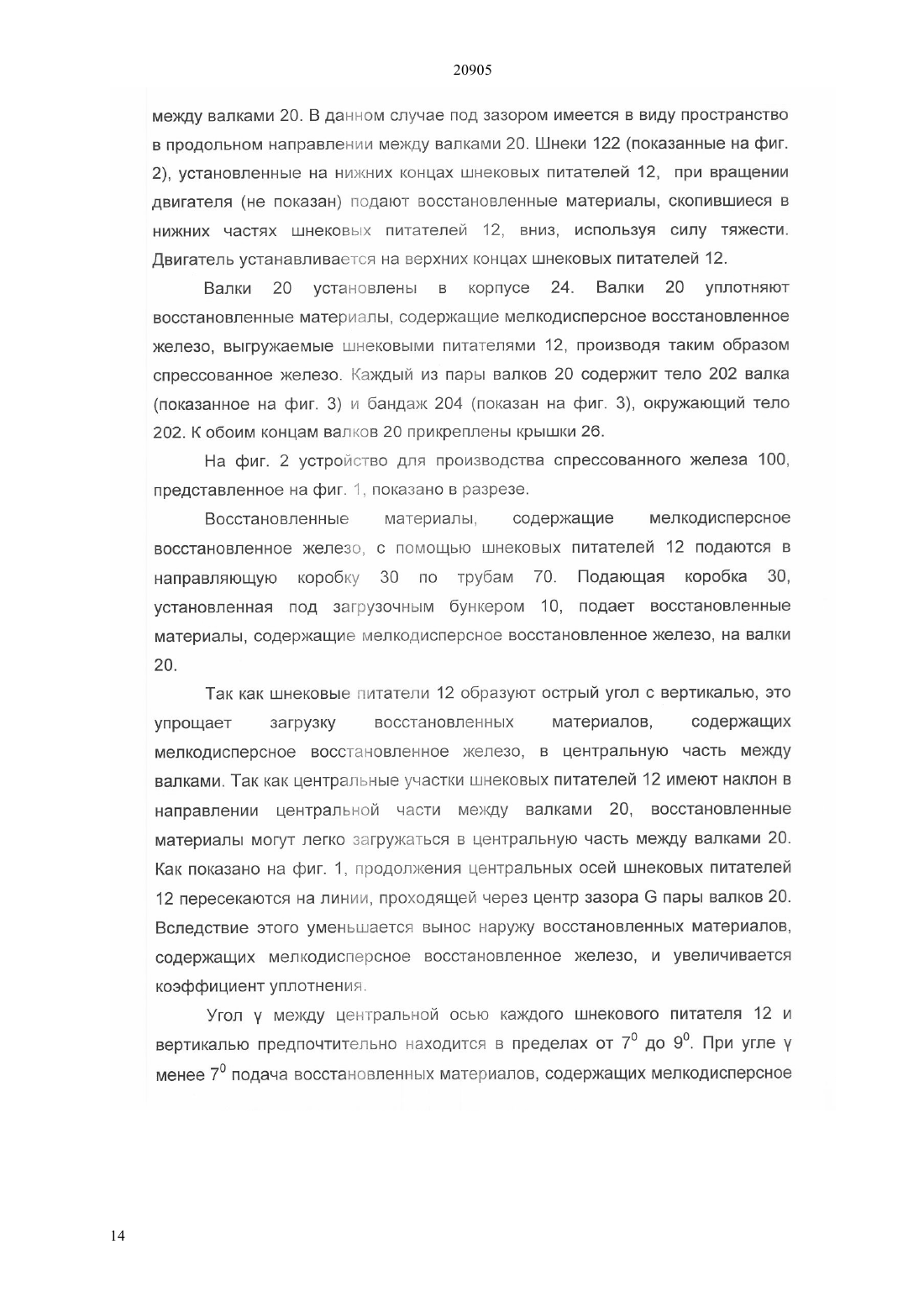

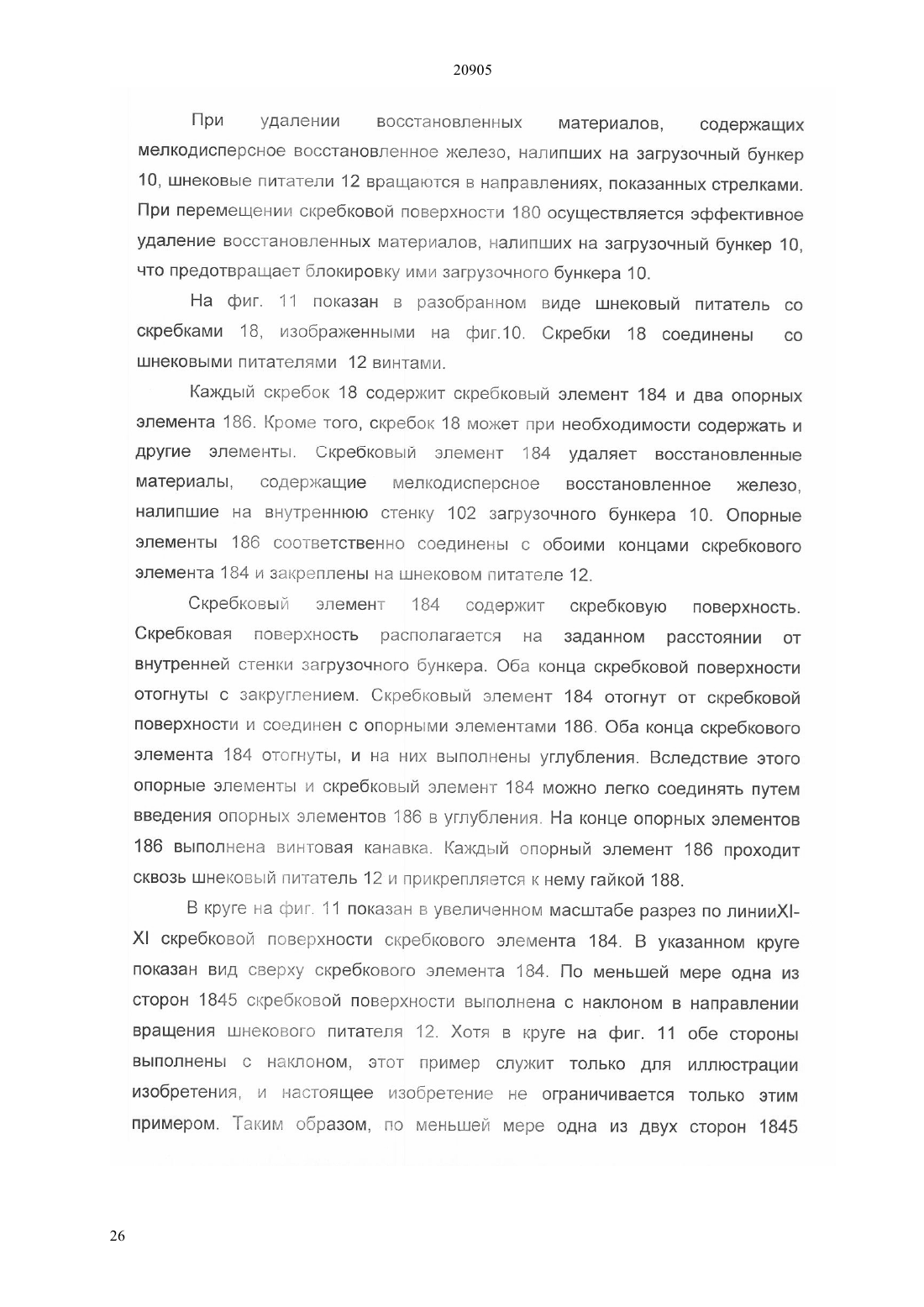

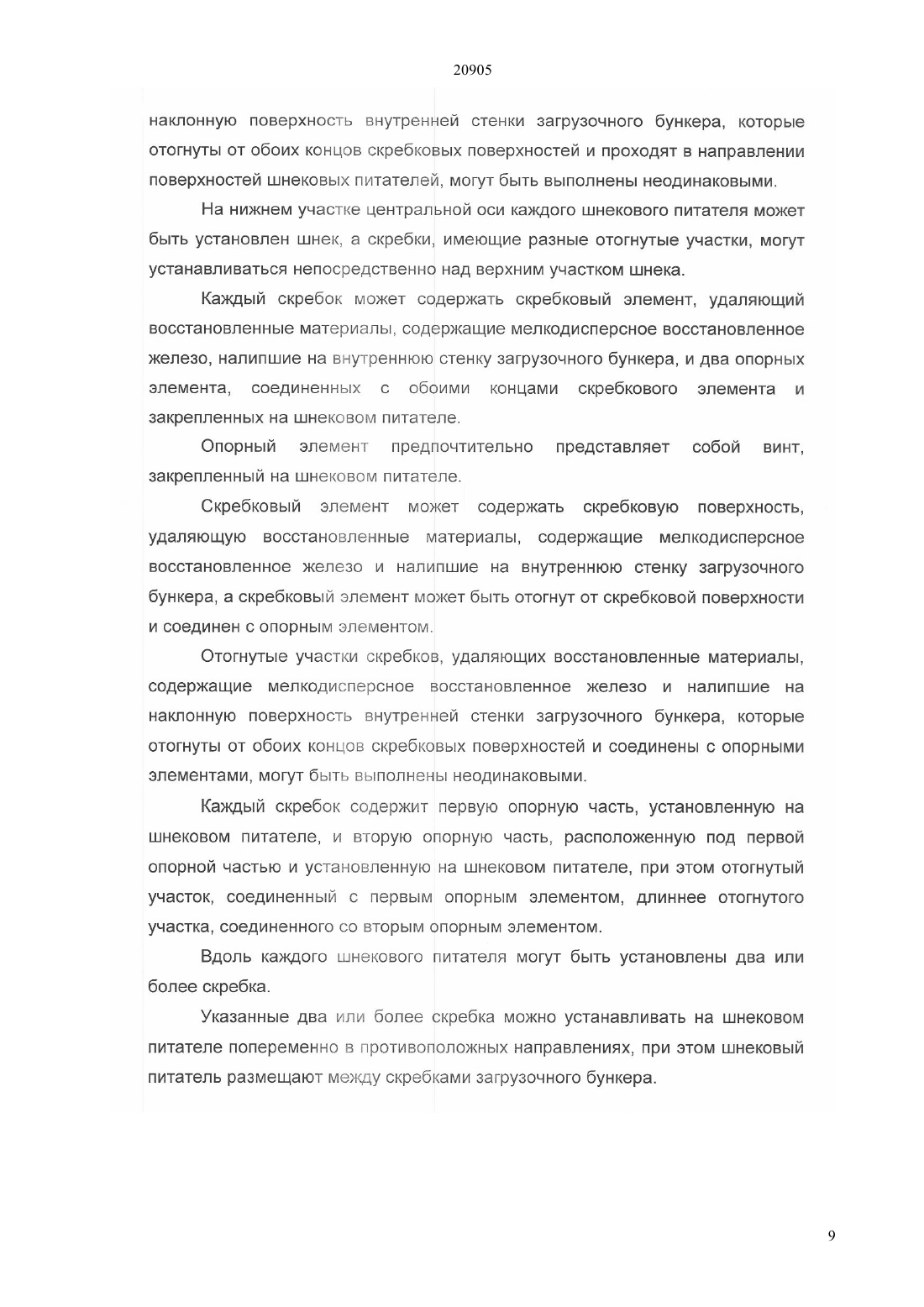

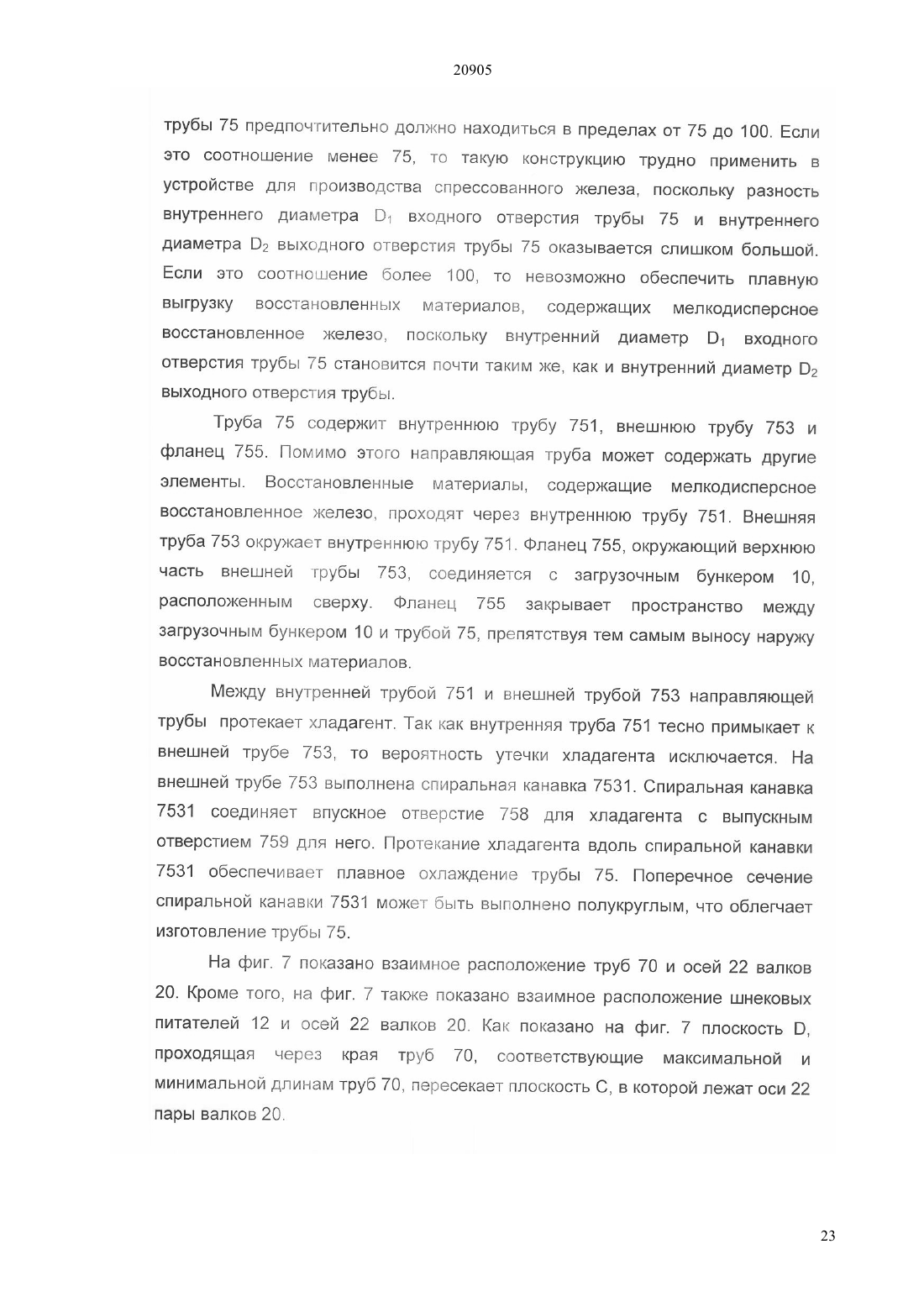

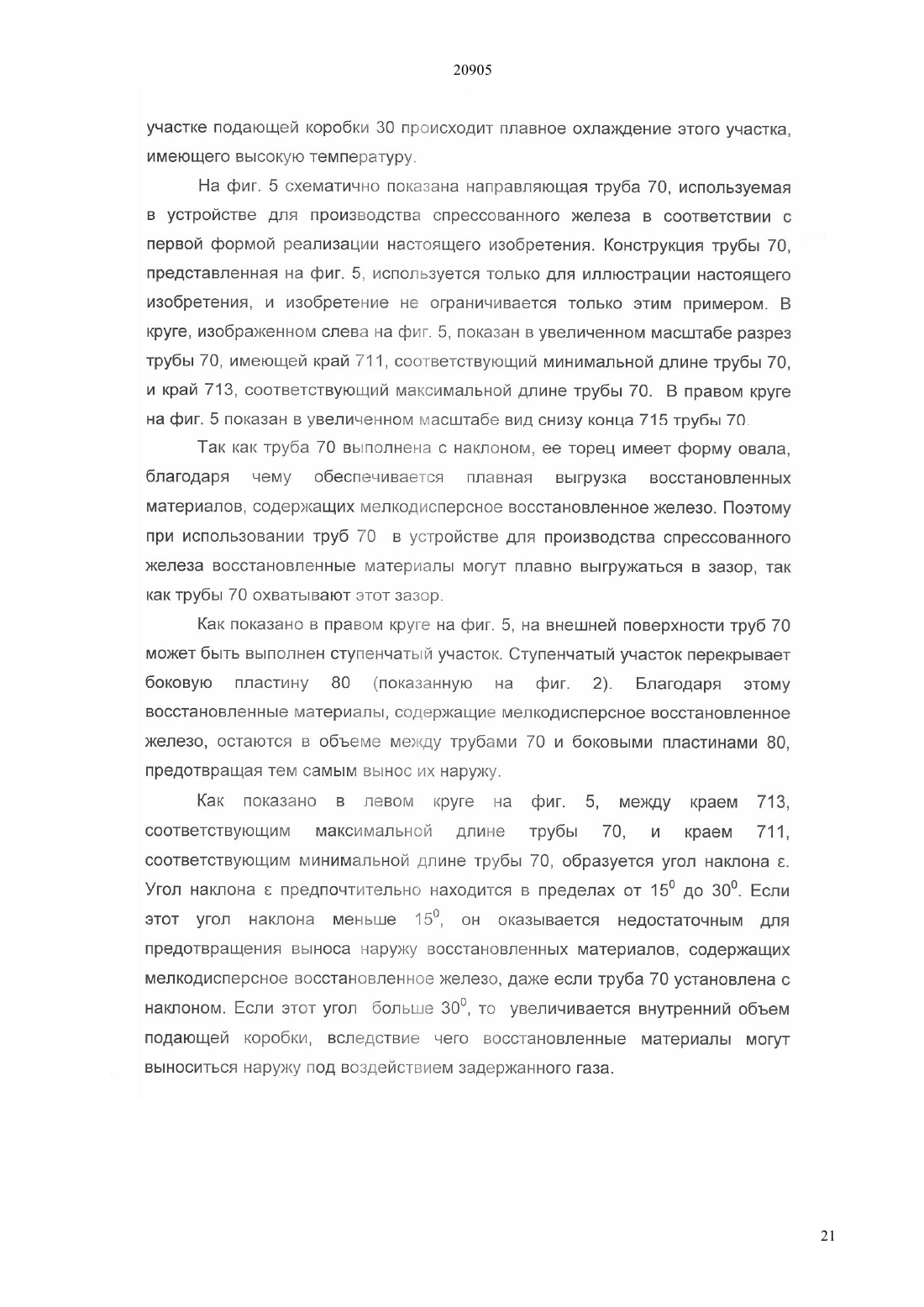

(51) 22 1/16 (2009.01) 21 13/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ и к установке для производства расплавленного железа, включающей такое устройство. Устройство для производства спрессованного железа в соответствии с настоящим изобретением содержит загрузочный бункер, в который загружаются восстановленные материалы,содержащие мелкодисперсное восстановленное железо,шнековые питатели, установленные в загрузочном бункере и образующие острый угол с вертикалью,которые выгружают восстановленные материалы,содержащие мелкодисперсное восстановленное железо, поступающие в загрузочный бункер, и пару валков, установленных с зазором между ними. Пара валков уплотняет восстановленные материалы,содержащие мелкодисперсное восстановленное железо, выгружаемые из загрузочного бункера шнековыми питателями, производя спрессованное железо. Шнековые питатели размещены рядом друг с другом вдоль осей валков так, что продолжение центральной оси каждого шнекового питателя проходит через зазор между валками. Благодаря вышеописанной конструкции,выполненной в соответствии с настоящим изобретением,устройство для производства спрессованного железа может использоваться для его производства из большого количества восстановленных материалов,содержащих мелкодисперсное восстановленное железо. Кроме того, поскольку установка для производства расплавленного железа включает в себя предлагаемое устройство для производства спрессованного железа,можно обеспечить производство расплавленного железа хорошего качества. Фиг. 1(74) Тагбергенова Алма Таишевна Тагбергенова Модангуль Маруповна Касабекова Найля Ертисовна(54) УСТРОЙСТВО ДЛЯ ПРОИЗВОДСТВА СПРЕСОВАННОГО ЖЕЛЕЗА ИЗ ВОССТАНОВЛЕННЫХ МАТЕРИАЛОВ,СОДЕРЖАЩИХ МЕЛКОДИСПЕРСНОЕ ВОССТАНОВЛЕННОЕ ЖЕЛЕЗО,И УСТАНОВКА ДЛЯ ПРОИЗВОДСТВА РАСПЛАВЛЕННОГО ЖЕЛЕЗА,ВКЛЮЧАЮЩАЯ УСТРОЙСТВО ДЛЯ ПРОИЗВОДСТВА СПРЕСОВАННОГО ЖЕЛЕЗА(57) Настоящее изобретение относится к металлургической промышленности, в частности к устройству для производства спрессованного железа
МПК / Метки
МПК: C21B 13/00, C22B 1/16
Метки: устройство, производства, материалов, восстановленное, содержащих, включающая, установка, железа, железо, спресованного, мелкодисперсное, расплавленного, восстановленных
