Установка электролитно-плазменной обработки
Номер полезной модели: 878
Опубликовано: 15.11.2012
Авторы: Парунин Сергей Вячеславович, Сапатаев Ержан Ернатулы, Курбанбеков Шерзод Рустамбекович, Скаков Мажын Канапинович, Фурсов Андрей Викторович, Веригин Александр Александрович
Формула / Реферат
РЕФЕРАТ УСТАНОВКА ЭЛЕКТРОЛИТНО-ПЛАЗМЕННОЙ ОБРАБОТКИ ЭЛЕКТРОЛИХП ПЛАЗМАЛЬЩ 0ЦДЕУ КОНДЫРЕЫСЫ
Полезная модель относится к установкам для электролитно-плазменной обработки изделий из низкоуглеродистых сталей и может быть использована в машиностроении при упрочнении подшипникового узла бурового долота. Задача, на решение которой направлена заявленная полезная модель, заключается в упрочнении подшипникового узла бурового долота методом электролитно-плазменной обработки. Технический результат от использования полезной модели состоит в улучшении качества изделия за счет упрочнения подшипникового узла бурового долота методом электролитно-плазменной обработки. Предложена установка электролитно-плазменной обработки, включающая рабочую камеру с электролитом, устройство для крепления обрабатываемых изделий и источник питания для электролитно-плазменной обработки, отличающаяся тем, что устройство для крепления и вращения обрабатываемых изделий снабжено пошаговым двигателем с вертикально расположенной осью вращения, а управление пошаговым двигателем и источником питания осуществляется автоматизированной системой управления, согласованной с персональным компьютером, при этом рабочая камера выполнена в виде двух ванн, расположенных друг над другом и соединенных между собой насосом, при этом нижняя ванна заполнена электролитом, в верхней ванне выполнено отверстие для стекания электролита и установлен анод-плазмотрон.
Текст

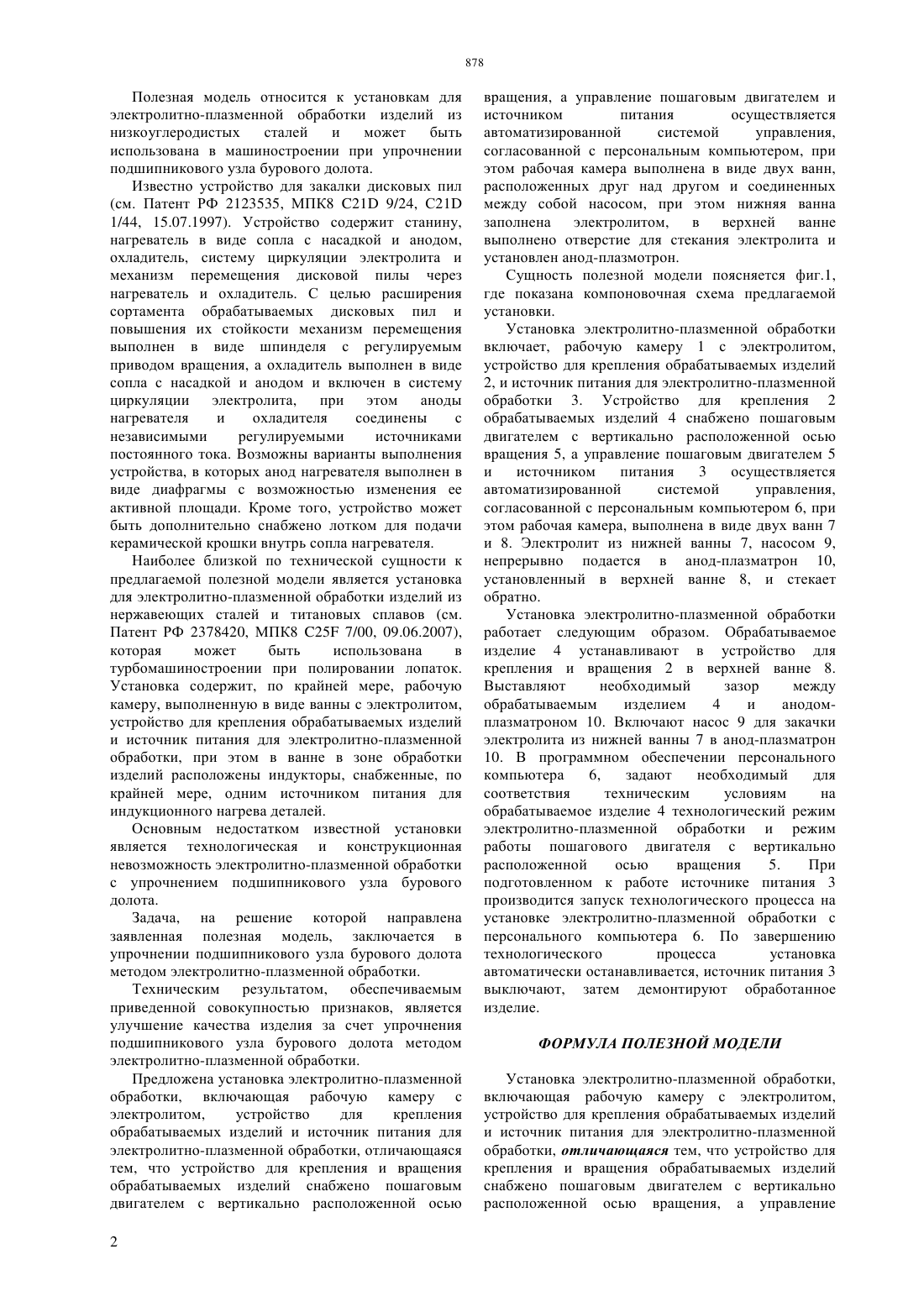

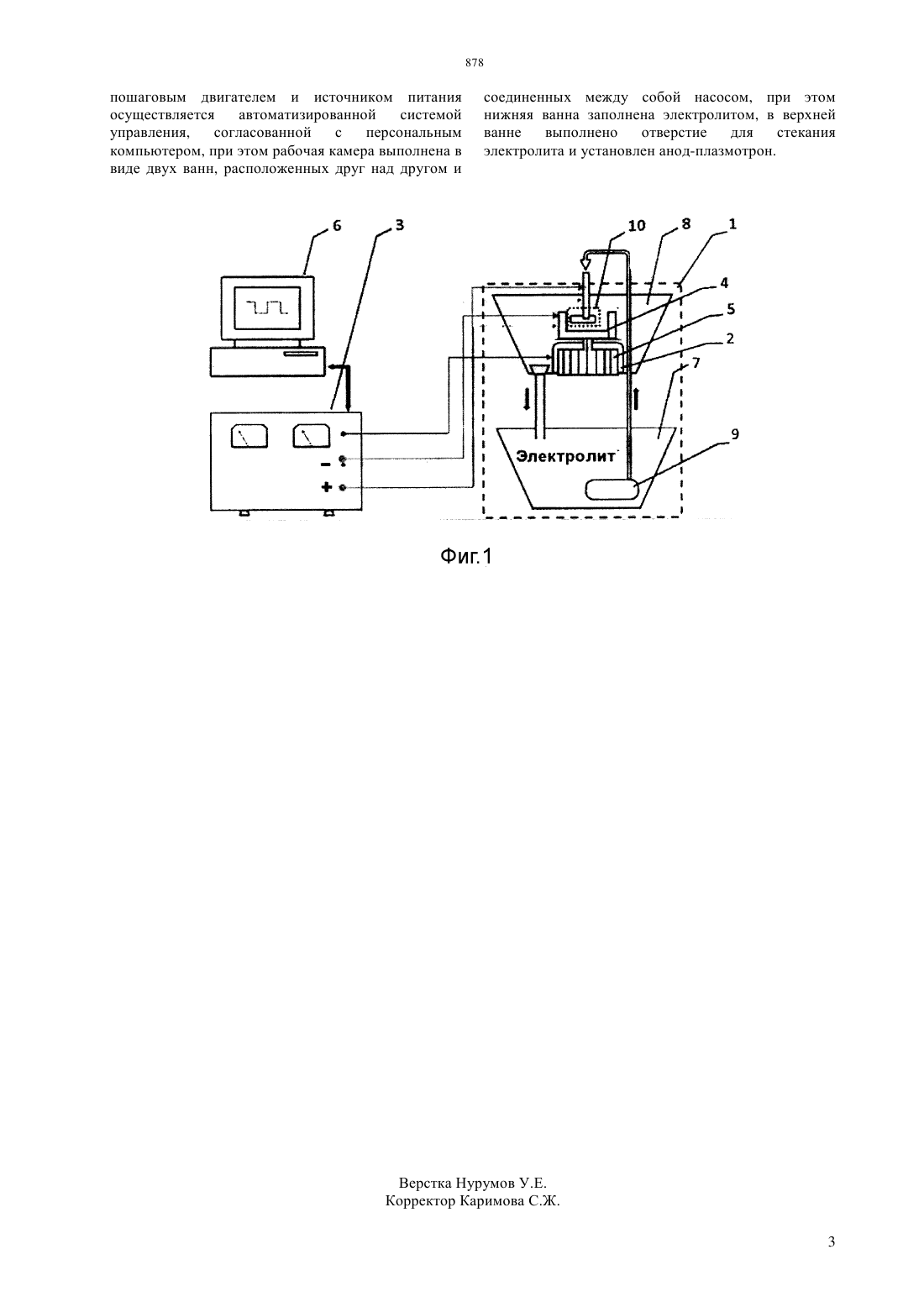

(51) 21 1/78 (2012.01) 21 1/34 (2012.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ плазменной обработки. Технический результат от использования полезной модели состоит в улучшении качества изделия за счет упрочнения подшипникового узла бурового долота методом электролитно-плазменной обработки. Предложена установка электролитно-плазменной обработки,включающая рабочую камеру с электролитом,устройство для крепления обрабатываемых изделий и источник питания для электролитно-плазменной обработки, отличающаяся тем, что устройство для крепления и вращения обрабатываемых изделий снабжено пошаговым двигателем с вертикально расположенной осью вращения, а управление пошаговым двигателем и источником питания осуществляется автоматизированной системой управления,согласованной с персональным компьютером, при этом рабочая камера выполнена в виде двух ванн, расположенных друг над другом и соединенных между собой насосом, при этом нижняя ванна заполнена электролитом, в верхней ванне выполнено отверстие для стекания электролита и установлен анод-плазмотрон.(72) Скаков Мажын Канапинович Парунин Сергей Вячеславович Веригин Александр Александрович Фурсов Андрей Викторович Сапатаев Ержан Ернатулы Курбанбеков Шерзод Рустамбекович(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д. Серикбаева Министерства образования и науки Республики Казахстан(57) Полезная модель относится к установкам для электролитно-плазменной обработки изделий из низкоуглеродистых сталей и может быть использована в машиностроении при упрочнении подшипникового узла бурового долота. Задача, на решение которой направлена заявленная полезная модель, заключается в упрочнении подшипникового узла бурового долота методом электролитно 878 Полезная модель относится к установкам для электролитно-плазменной обработки изделий из низкоуглеродистых сталей и может быть использована в машиностроении при упрочнении подшипникового узла бурового долота. Известно устройство для закалки дисковых пил(см. Патент РФ 2123535, МПК 8 21 9/24, С 21 1/44, 15.07.1997). Устройство содержит станину,нагреватель в виде сопла с насадкой и анодом,охладитель, систему циркуляции электролита и механизм перемещения дисковой пилы через нагреватель и охладитель. С целью расширения сортамента обрабатываемых дисковых пил и повышения их стойкости механизм перемещения выполнен в виде шпинделя с регулируемым приводом вращения, а охладитель выполнен в виде сопла с насадкой и анодом и включен в систему циркуляции электролита, при этом аноды нагревателя и охладителя соединены с независимыми регулируемыми источниками постоянного тока. Возможны варианты выполнения устройства, в которых анод нагревателя выполнен в виде диафрагмы с возможностью изменения ее активной площади. Кроме того, устройство может быть дополнительно снабжено лотком для подачи керамической крошки внутрь сопла нагревателя. Наиболее близкой по технической сущности к предлагаемой полезной модели является установка для электролитно-плазменной обработки изделий из нержавеющих сталей и титановых сплавов (см. Патент РФ 2378420, МПК 8 25 7/00, 09.06.2007),которая может быть использована в турбомашиностроении при полировании лопаток. Установка содержит, по крайней мере, рабочую камеру, выполненную в виде ванны с электролитом,устройство для крепления обрабатываемых изделий и источник питания для электролитно-плазменной обработки, при этом в ванне в зоне обработки изделий расположены индукторы, снабженные, по крайней мере, одним источником питания для индукционного нагрева деталей. Основным недостатком известной установки является технологическая и конструкционная невозможность электролитно-плазменной обработки с упрочнением подшипникового узла бурового долота. Задача, на решение которой направлена заявленная полезная модель, заключается в упрочнении подшипникового узла бурового долота методом электролитно-плазменной обработки. Техническим результатом, обеспечиваемым приведенной совокупностью признаков, является улучшение качества изделия за счет упрочнения подшипникового узла бурового долота методом электролитно-плазменной обработки. Предложена установка электролитно-плазменной обработки, включающая рабочую камеру с электролитом,устройство для крепления обрабатываемых изделий и источник питания для электролитно-плазменной обработки, отличающаяся тем, что устройство для крепления и вращения обрабатываемых изделий снабжено пошаговым двигателем с вертикально расположенной осью 2 вращения, а управление пошаговым двигателем и источником питания осуществляется автоматизированной системой управления,согласованной с персональным компьютером, при этом рабочая камера выполнена в виде двух ванн,расположенных друг над другом и соединенных между собой насосом, при этом нижняя ванна заполнена электролитом, в верхней ванне выполнено отверстие для стекания электролита и установлен анод-плазмотрон. Сущность полезной модели поясняется фиг.1,где показана компоновочная схема предлагаемой установки. Установка электролитно-плазменной обработки включает, рабочую камеру 1 с электролитом,устройство для крепления обрабатываемых изделий 2, и источник питания для электролитно-плазменной обработки 3. Устройство для крепления 2 обрабатываемых изделий 4 снабжено пошаговым двигателем с вертикально расположенной осью вращения 5, а управление пошаговым двигателем 5 и источником питания 3 осуществляется автоматизированной системой управления,согласованной с персональным компьютером 6, при этом рабочая камера, выполнена в виде двух ванн 7 и 8. Электролит из нижней ванны 7, насосом 9,непрерывно подается в анод-плазматрон 10,установленный в верхней ванне 8, и стекает обратно. Установка электролитно-плазменной обработки работает следующим образом. Обрабатываемое изделие 4 устанавливают в устройство для крепления и вращения 2 в верхней ванне 8. Выставляют необходимый зазор между обрабатываемым изделием 4 и анодомплазматроном 10. Включают насос 9 для закачки электролита из нижней ванны 7 в анод-плазматрон 10. В программном обеспечении персонального компьютера 6,задают необходимый для соответствия техническим условиям на обрабатываемое изделие 4 технологический режим электролитно-плазменной обработки и режим работы пошагового двигателя с вертикально расположенной осью вращения 5. При подготовленном к работе источнике питания 3 производится запуск технологического процесса на установке электролитно-плазменной обработки с персонального компьютера 6. По завершению технологического процесса установка автоматически останавливается, источник питания 3 выключают, затем демонтируют обработанное изделие. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Установка электролитно-плазменной обработки,включающая рабочую камеру с электролитом,устройство для крепления обрабатываемых изделий и источник питания для электролитно-плазменной обработки, отличающаяся тем, что устройство для крепления и вращения обрабатываемых изделий снабжено пошаговым двигателем с вертикально расположенной осью вращения, а управление пошаговым двигателем и источником питания осуществляется автоматизированной системой управления,согласованной с персональным компьютером, при этом рабочая камера выполнена в виде двух ванн, расположенных друг над другом и соединенных между собой насосом, при этом нижняя ванна заполнена электролитом, в верхней ванне выполнено отверстие для стекания электролита и установлен анод-плазмотрон.
МПК / Метки
Метки: установка, обработки, электролитно-плазменной
