Грабли с электроприводом

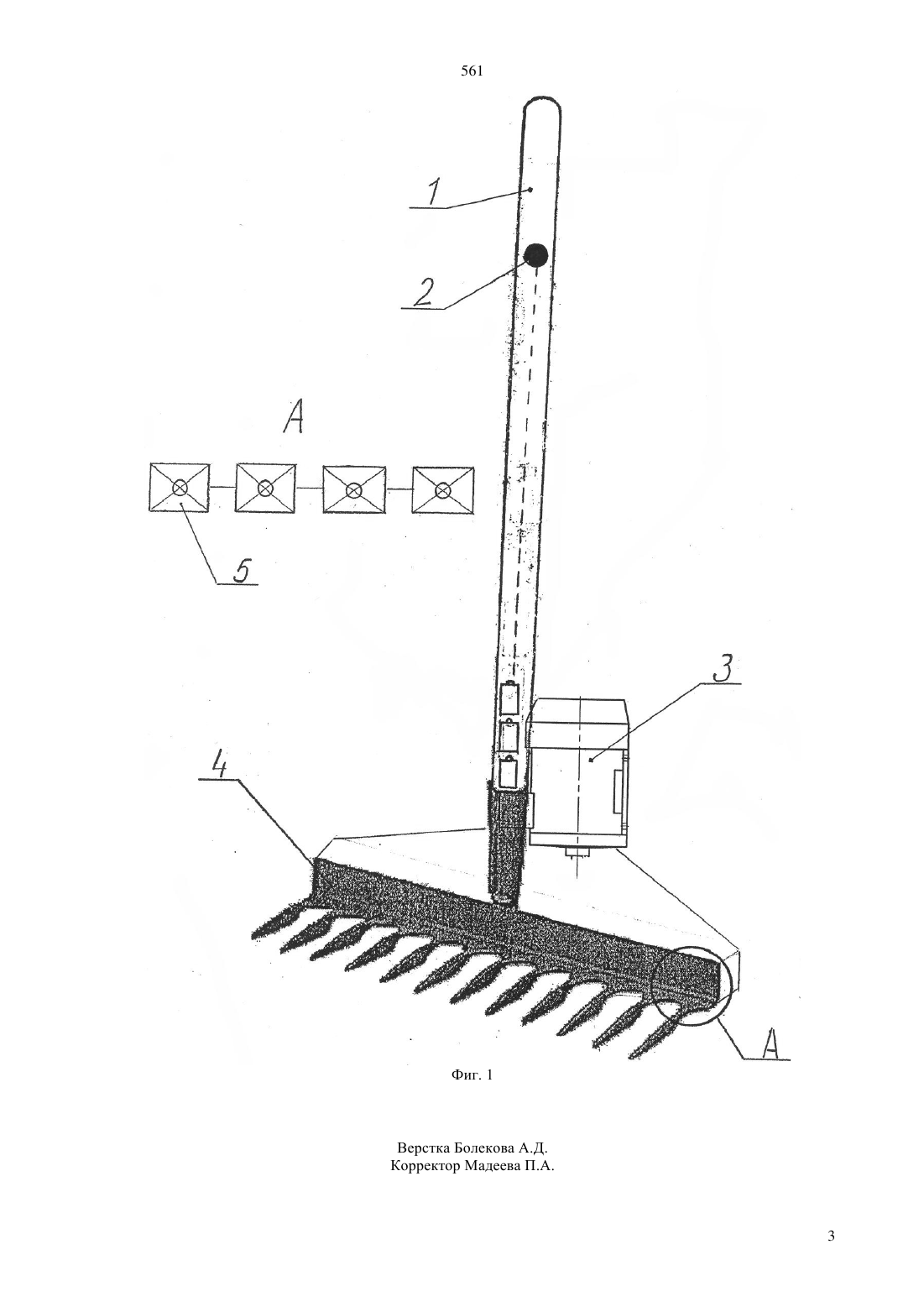

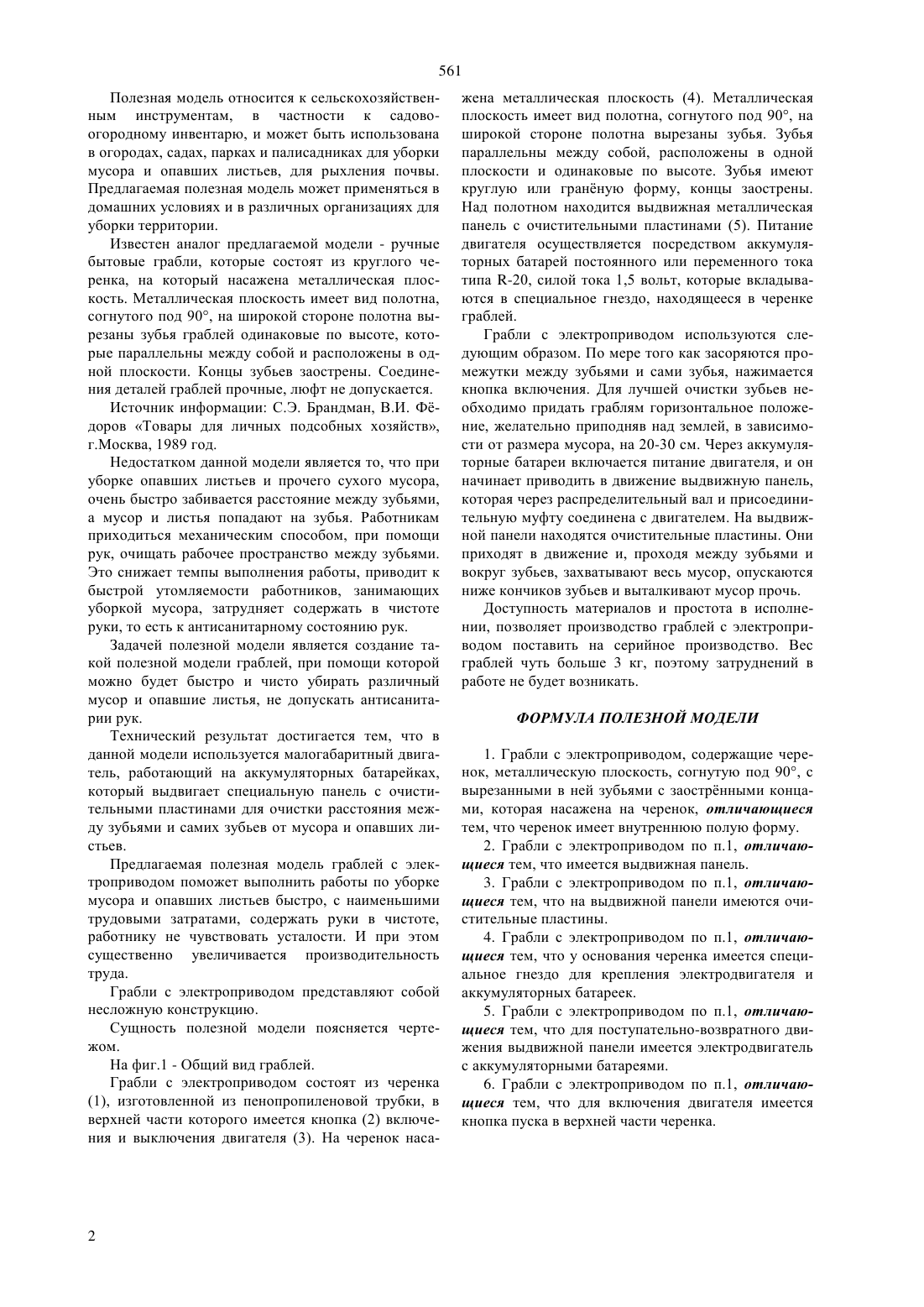

(51) 01 7/02 (2009.01) 01 7/10 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(56) Брандман С.Э., Фдоров В.И. Товары для личных подсобных хозяйств, г. Москва, 1989(57) Полезная модель относится к сельскохозяйственным инструментам, в частности к садовоогородному инвентарю, и может быть использована в огородах, садах, парках и палисадниках для уборки мусора и опавших листьев, для рыхления почвы. Задачей полезной модели является создание такой полезной модели граблей, при помощи которой можно будет быстро и чисто убирать различный мусор, не допускать антисанитарии рук. Технический результат достигается тем, что в данной модели используется малогабаритный двигатель, работающий на аккумуляторных батарейках, который выдвигает специальную панель с очистительными пластинами для очистки расстояния между зубьями и самих зубьев от мусора. Грабли с электроприводом состоят из черенка(1), изготовленной из пенопропиленовой трубки, в верхней части которого имеется кнопка (2) включения и выключения двигателя (3). На черенок насажена металлическая плоскость (4). Металлическая плоскость имеет вид полотна, согнутого под 90, на широкой стороне полотна вырезаны зубья. Зубья параллельны между собой, расположены в одной плоскости и одинаковые по высоте. Зубья имеют круглую или гранную форму, концы заострены. Над полотном находится выдвижная металлическая панель с очистительными пластинами (5). Питание двигателя осуществляется посредством аккумуляторных батарей постоянного или переменного тока типа -20, силой тока 1,5 вольт, которые вкладываются в специальное гнездо черенка граблей. Предлагаемая полезная модель граблей с электроприводом поможет выполнить работы по уборке мусора и опавших листьев быстро, с наименьшими трудовыми затратами, содержать руки в чистоте, работнику не чувствовать усталости. И при этом существенно увеличивается производительность труда. 561 Полезная модель относится к сельскохозяйственным инструментам, в частности к садовоогородному инвентарю, и может быть использована в огородах, садах, парках и палисадниках для уборки мусора и опавших листьев, для рыхления почвы. Предлагаемая полезная модель может применяться в домашних условиях и в различных организациях для уборки территории. Известен аналог предлагаемой модели - ручные бытовые грабли, которые состоят из круглого черенка, на который насажена металлическая плоскость. Металлическая плоскость имеет вид полотна,согнутого под 90, на широкой стороне полотна вырезаны зубья граблей одинаковые по высоте, которые параллельны между собой и расположены в одной плоскости. Концы зубьев заострены. Соединения деталей граблей прочные, люфт не допускается. Источник информации С.Э. Брандман, В.И. Фдоров Товары для личных подсобных хозяйств,г.Москва, 1989 год. Недостатком данной модели является то, что при уборке опавших листьев и прочего сухого мусора,очень быстро забивается расстояние между зубьями,а мусор и листья попадают на зубья. Работникам приходиться механическим способом, при помощи рук, очищать рабочее пространство между зубьями. Это снижает темпы выполнения работы, приводит к быстрой утомляемости работников, занимающих уборкой мусора, затрудняет содержать в чистоте руки, то есть к антисанитарному состоянию рук. Задачей полезной модели является создание такой полезной модели граблей, при помощи которой можно будет быстро и чисто убирать различный мусор и опавшие листья, не допускать антисанитарии рук. Технический результат достигается тем, что в данной модели используется малогабаритный двигатель, работающий на аккумуляторных батарейках,который выдвигает специальную панель с очистительными пластинами для очистки расстояния между зубьями и самих зубьев от мусора и опавших листьев. Предлагаемая полезная модель граблей с электроприводом поможет выполнить работы по уборке мусора и опавших листьев быстро, с наименьшими трудовыми затратами, содержать руки в чистоте,работнику не чувствовать усталости. И при этом существенно увеличивается производительность труда. Грабли с электроприводом представляют собой несложную конструкцию. Сущность полезной модели поясняется чертежом. На фиг.1 - Общий вид граблей. Грабли с электроприводом состоят из черенка(1), изготовленной из пенопропиленовой трубки, в верхней части которого имеется кнопка (2) включения и выключения двигателя (3). На черенок наса 2 жена металлическая плоскость (4). Металлическая плоскость имеет вид полотна, согнутого под 90, на широкой стороне полотна вырезаны зубья. Зубья параллельны между собой, расположены в одной плоскости и одинаковые по высоте. Зубья имеют круглую или гранную форму, концы заострены. Над полотном находится выдвижная металлическая панель с очистительными пластинами (5). Питание двигателя осуществляется посредством аккумуляторных батарей постоянного или переменного тока типа -20, силой тока 1,5 вольт, которые вкладываются в специальное гнездо, находящееся в черенке граблей. Грабли с электроприводом используются следующим образом. По мере того как засоряются промежутки между зубьями и сами зубья, нажимается кнопка включения. Для лучшей очистки зубьев необходимо придать граблям горизонтальное положение, желательно приподняв над землей, в зависимости от размера мусора, на 20-30 см. Через аккумуляторные батареи включается питание двигателя, и он начинает приводить в движение выдвижную панель,которая через распределительный вал и присоединительную муфту соединена с двигателем. На выдвижной панели находятся очистительные пластины. Они приходят в движение и, проходя между зубьями и вокруг зубьев, захватывают весь мусор, опускаются ниже кончиков зубьев и выталкивают мусор прочь. Доступность материалов и простота в исполнении, позволяет производство граблей с электроприводом поставить на серийное производство. Вес граблей чуть больше 3 кг, поэтому затруднений в работе не будет возникать. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Грабли с электроприводом, содержащие черенок, металлическую плоскость, согнутую под 90, с вырезанными в ней зубьями с заострнными концами, которая насажена на черенок, отличающиеся тем, что черенок имеет внутреннюю полую форму. 2. Грабли с электроприводом по п.1, отличающиеся тем, что имеется выдвижная панель. 3. Грабли с электроприводом по п.1, отличающиеся тем, что на выдвижной панели имеются очистительные пластины. 4. Грабли с электроприводом по п.1, отличающиеся тем, что у основания черенка имеется специальное гнездо для крепления электродвигателя и аккумуляторных батареек. 5. Грабли с электроприводом по п.1, отличающиеся тем, что для поступательно-возвратного движения выдвижной панели имеется электродвигатель с аккумуляторными батареями. 6. Грабли с электроприводом по п.1, отличающиеся тем, что для включения двигателя имеется кнопка пуска в верхней части черенка.
