Отопительный водогрейный котел

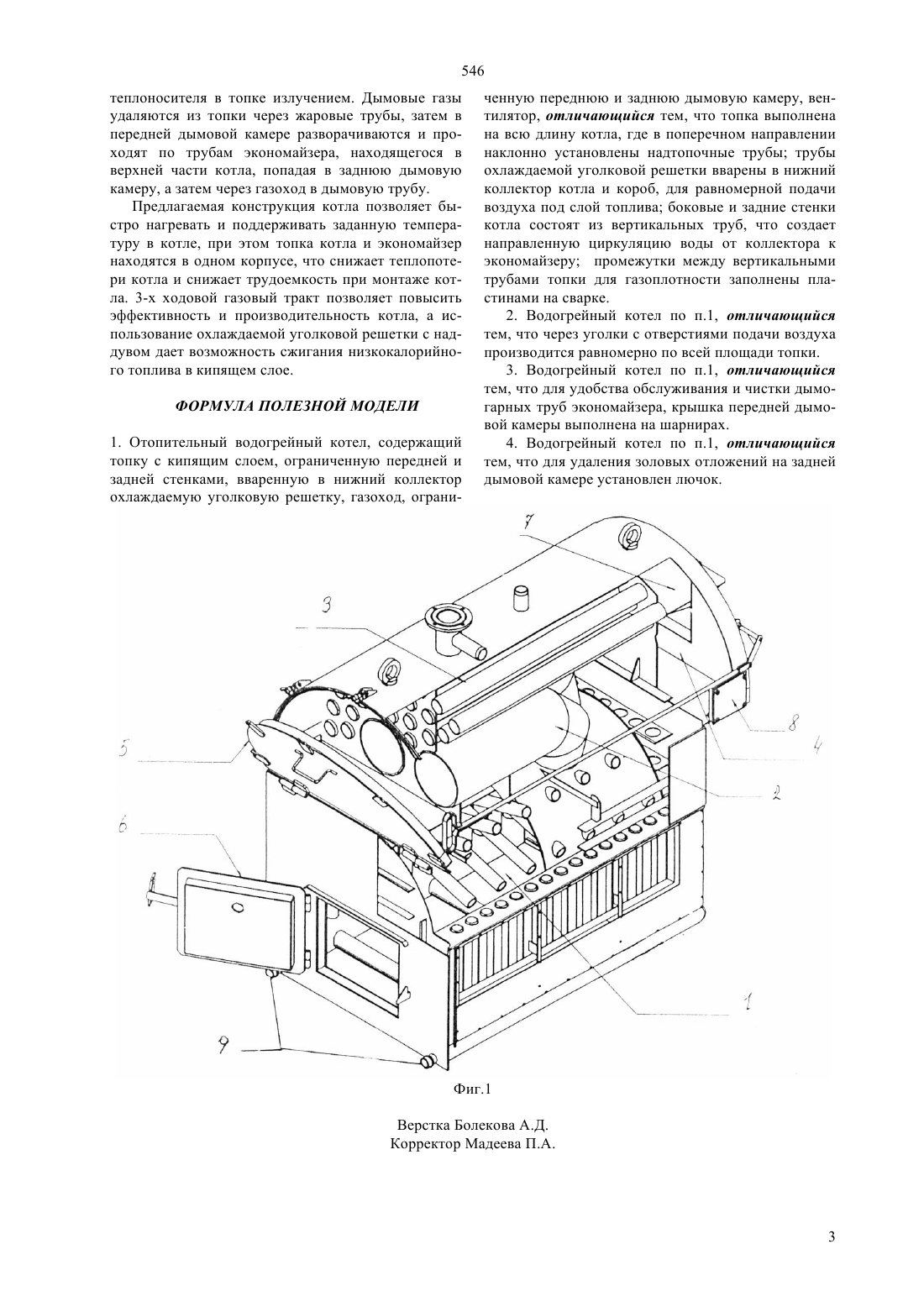

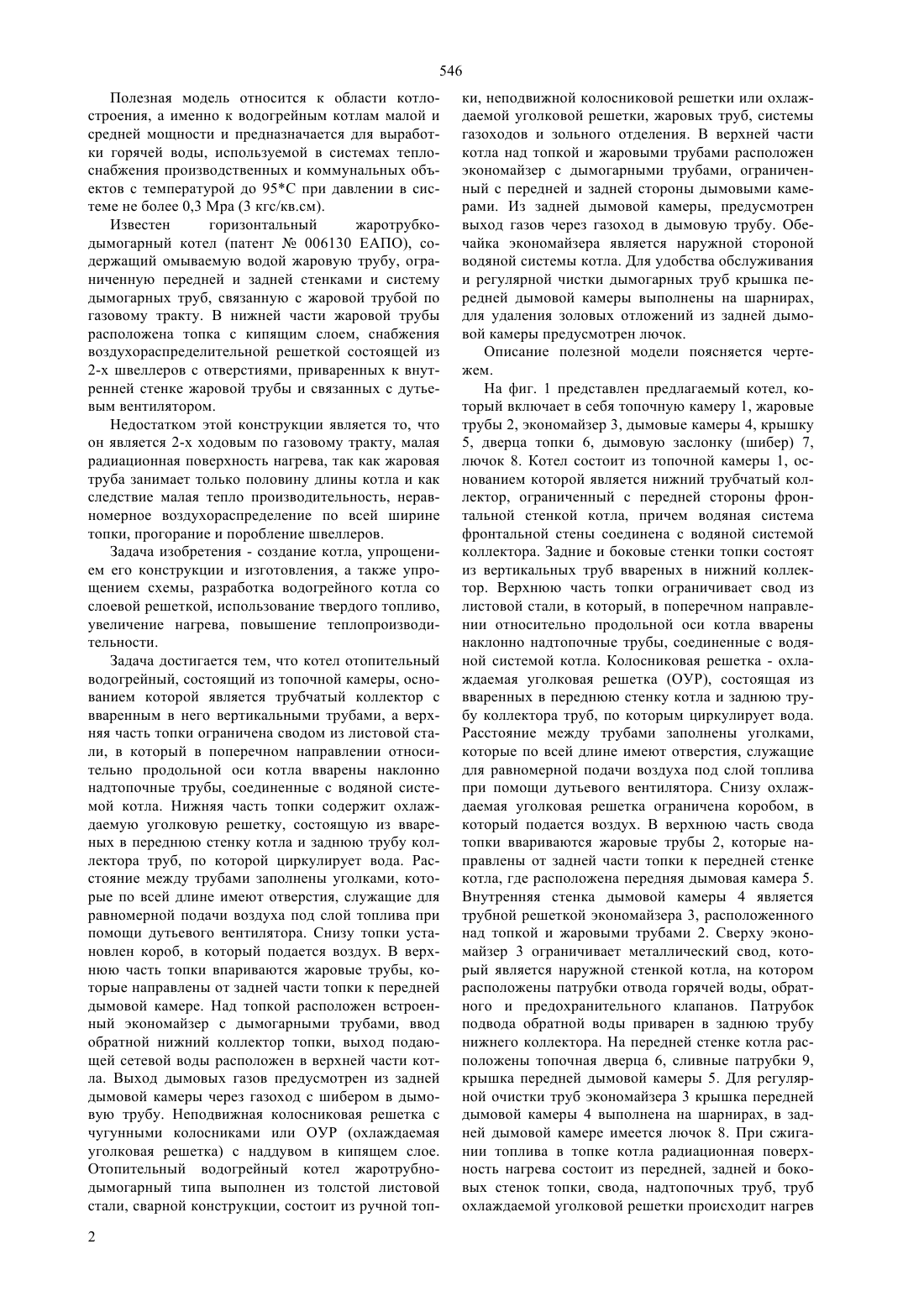

(51) 24 1/00 (2009.01) 24 9/00 (2009.01) 22 21/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ лектора труб, по которой циркулирует вода. Расстояние между трубами заполнены уголками, которые по всей длине имеют отверстия, служащие для равномерной подачи воздуха под слой топлива при помощи дутьевого вентилятора. Снизу топки установлен короб, в который подается воздух. В верхнюю часть топки ввариваются жаровые трубы, которые направлены от задней части топки к передней дымовой камере. Над топкой расположен встроенный экономайзер с дымогарными трубами, ввод обратной нижний коллектор топки, выход подающей сетевой воды расположен в верхней части котла. Выход дымовых газов предусмотрен из задней дымовой камеры через газоход с шибером в дымовую трубу. Неподвижная колосниковая решетка с чугунными колосниками или ОУР (охлаждаемая уголковая решетка) с наддувом в кипящем слое. Отопительный водогрейный котел жаротрубнодымогарный типа выполнен из толстой листовой стали, сварной конструкции, состоит из ручной топки, неподвижной колосниковой решетки или охлаждаемой уголковой решетки, жаровых труб, системы газоходов и зольного отделения. В верхней части котла над топкой и жаровыми трубами расположен экономайзер с дымогарными трубами, ограниченный с передней и задней стороны дымовыми камерами. Из задней дымовой камеры, предусмотрен выход газов через газоход в дымовую трубу. Обечайка экономайзера является наружной стороной водяной системы котла. Для удобства обслуживания и регулярной чистки дымогарных труб крышка передней дымовой камеры выполнены на шарнирах,для удаления золовых отложений из задней дымовой камеры предусмотрен лючок.(72) Комзов Евгений Сергеевич Байтанов Валерий Сальмухамедович Бойко Василий Николаевич(73) Товарищество с ограниченной ответственностью Костанай стройтеплокотл сервис(57) Полезная модель относится к области котлостроения, а именно к водогрейным котлам малой и средней мощности и предназначается для выработки горячей воды, используемой в системах теплоснабжения производственных и коммунальных объектов с температурой до 95 С при давлении в системе не более 0,3 Мра (3 кгс/кв.см). Задача изобретения - создание котла, упрощением его конструкции и изготовления, а также упрощением схемы, разработка водогрейного котла со слоевой решеткой, использование твердого топливо,увеличение нагрева, повышение теплоироизводительности. Задача достигается тем, что котел отопительный водогрейный, состоящий из топочной камеры, основанием которой является трубчатый коллектор с вваренным в него вертикальными трубами, а верхняя часть топки ограничена сводом из листовой стали, в который в поперечном направлении относительно продольной оси котла вварены наклонно надтопочные трубы, соединенные с водяной системой котла. Нижняя часть топки содержит охлаждаемую уголковую решетку, состоящую из ввареных в переднюю стенку котла и заднюю трубу кол 546 Полезная модель относится к области котлостроения, а именно к водогрейным котлам малой и средней мощности и предназначается для выработки горячей воды, используемой в системах теплоснабжения производственных и коммунальных объектов с температурой до 95 С при давлении в системе не более 0,3 Мра (3 кгс/кв.см). Известен горизонтальный жаротрубкодымогарный котел (патент 006130 ЕАПО), содержащий омываемую водой жаровую трубу, ограниченную передней и задней стенками и систему дымогарных труб, связанную с жаровой трубой по газовому тракту. В нижней части жаровой трубы расположена топка с кипящим слоем, снабжения воздухораспределительной решеткой состоящей из 2-х швеллеров с отверстиями, приваренных к внутренней стенке жаровой трубы и связанных с дутьевым вентилятором. Недостатком этой конструкции является то, что он является 2-х ходовым по газовому тракту, малая радиационная поверхность нагрева, так как жаровая труба занимает только половину длины котла и как следствие малая тепло производительность, неравномерное воздухораспределение по всей ширине топки, прогорание и поробление швеллеров. Задача изобретения - создание котла, упрощением его конструкции и изготовления, а также упрощением схемы, разработка водогрейного котла со слоевой решеткой, использование твердого топливо,увеличение нагрева, повышение теплопроизводительности. Задача достигается тем, что котел отопительный водогрейный, состоящий из топочной камеры, основанием которой является трубчатый коллектор с вваренным в него вертикальными трубами, а верхняя часть топки ограничена сводом из листовой стали, в который в поперечном направлении относительно продольной оси котла вварены наклонно надтопочные трубы, соединенные с водяной системой котла. Нижняя часть топки содержит охлаждаемую уголковую решетку, состоящую из ввареных в переднюю стенку котла и заднюю трубу коллектора труб, по которой циркулирует вода. Расстояние между трубами заполнены уголками, которые по всей длине имеют отверстия, служащие для равномерной подачи воздуха под слой топлива при помощи дутьевого вентилятора. Снизу топки установлен короб, в который подается воздух. В верхнюю часть топки впариваются жаровые трубы, которые направлены от задней части топки к передней дымовой камере. Над топкой расположен встроенный экономайзер с дымогарными трубами, ввод обратной нижний коллектор топки, выход подающей сетевой воды расположен в верхней части котла. Выход дымовых газов предусмотрен из задней дымовой камеры через газоход с шибером в дымовую трубу. Неподвижная колосниковая решетка с чугунными колосниками или ОУР (охлаждаемая уголковая решетка) с наддувом в кипящем слое. Отопительный водогрейный котел жаротрубнодымогарный типа выполнен из толстой листовой стали, сварной конструкции, состоит из ручной топ 2 ки, неподвижной колосниковой решетки или охлаждаемой уголковой решетки, жаровых труб, системы газоходов и зольного отделения. В верхней части котла над топкой и жаровыми трубами расположен экономайзер с дымогарными трубами, ограниченный с передней и задней стороны дымовыми камерами. Из задней дымовой камеры, предусмотрен выход газов через газоход в дымовую трубу. Обечайка экономайзера является наружной стороной водяной системы котла. Для удобства обслуживания и регулярной чистки дымогарных труб крышка передней дымовой камеры выполнены на шарнирах,для удаления золовых отложений из задней дымовой камеры предусмотрен лючок. Описание полезной модели поясняется чертежем. На фиг. 1 представлен предлагаемый котел, который включает в себя топочную камеру 1, жаровые трубы 2, экономайзер 3, дымовые камеры 4, крышку 5, дверца топки 6, дымовую заслонку (шибер) 7,лючок 8. Котел состоит из топочной камеры 1, основанием которой является нижний трубчатый коллектор, ограниченный с передней стороны фронтальной стенкой котла, причем водяная система фронтальной стены соединена с водяной системой коллектора. Задние и боковые стенки топки состоят из вертикальных труб ввареных в нижний коллектор. Верхнюю часть топки ограничивает свод из листовой стали, в который, в поперечном направлении относительно продольной оси котла вварены наклонно надтопочные трубы, соединенные с водяной системой котла. Колосниковая решетка - охлаждаемая уголковая решетка (ОУР), состоящая из вваренных в переднюю стенку котла и заднюю трубу коллектора труб, по которым циркулирует вода. Расстояние между трубами заполнены уголками,которые по всей длине имеют отверстия, служащие для равномерной подачи воздуха под слой топлива при помощи дутьевого вентилятора. Снизу охлаждаемая уголковая решетка ограничена коробом, в который подается воздух. В верхнюю часть свода топки ввариваются жаровые трубы 2, которые направлены от задней части топки к передней стенке котла, где расположена передняя дымовая камера 5. Внутренняя стенка дымовой камеры 4 является трубной решеткой экономайзера 3, расположенного над топкой и жаровыми трубами 2. Сверху экономайзер 3 ограничивает металлический свод, который является наружной стенкой котла, на котором расположены патрубки отвода горячей воды, обратного и предохранительного клапанов. Патрубок подвода обратной воды приварен в заднюю трубу нижнего коллектора. На передней стенке котла расположены топочная дверца 6, сливные патрубки 9,крышка передней дымовой камеры 5. Для регулярной очистки труб экономайзера 3 крышка передней дымовой камеры 4 выполнена на шарнирах, в задней дымовой камере имеется лючок 8. При сжигании топлива в топке котла радиационная поверхность нагрева состоит из передней, задней и боковых стенок топки, свода, надтопочных труб, труб охлаждаемой уголковой решетки происходит нагрев 546 теплоносителя в топке излучением. Дымовые газы удаляются из топки через жаровые трубы, затем в передней дымовой камере разворачиваются и проходят по трубам экономайзера, находящегося в верхней части котла, попадая в заднюю дымовую камеру, а затем через газоход в дымовую трубу. Предлагаемая конструкция котла позволяет быстро нагревать и поддерживать заданную температуру в котле, при этом топка котла и экономайзер находятся в одном корпусе, что снижает теплопотери котла и снижает трудоемкость при монтаже котла. 3-х ходовой газовый тракт позволяет повысить эффективность и производительность котла, а использование охлаждаемой уголковой решетки с наддувом дает возможность сжигания низкокалорийного топлива в кипящем слое. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Отопительный водогрейный котел, содержащий топку с кипящим слоем, ограниченную передней и задней стенками, вваренную в нижний коллектор охлаждаемую уголковую решетку, газоход, ограни ченную переднюю и заднюю дымовую камеру, вентилятор, отличающийся тем, что топка выполнена на всю длину котла, где в поперечном направлении наклонно установлены надтопочные трубы трубы охлаждаемой уголковой решетки вварены в нижний коллектор котла и короб, для равномерной подачи воздуха под слой топлива боковые и задние стенки котла состоят из вертикальных труб, что создает направленную циркуляцию воды от коллектора к экономайзеру промежутки между вертикальными трубами топки для газоплотности заполнены пластинами на сварке. 2. Водогрейный котел по п.1, отличающийся тем, что через уголки с отверстиями подачи воздуха производится равномерно по всей площади топки. 3. Водогрейный котел по п.1, отличающийся тем, что для удобства обслуживания и чистки дымогарных труб экономайзера, крышка передней дымовой камеры выполнена на шарнирах. 4. Водогрейный котел по п.1, отличающийся тем, что для удаления золовых отложений на задней дымовой камере установлен лючок.
