Водогрейный отопительный котел

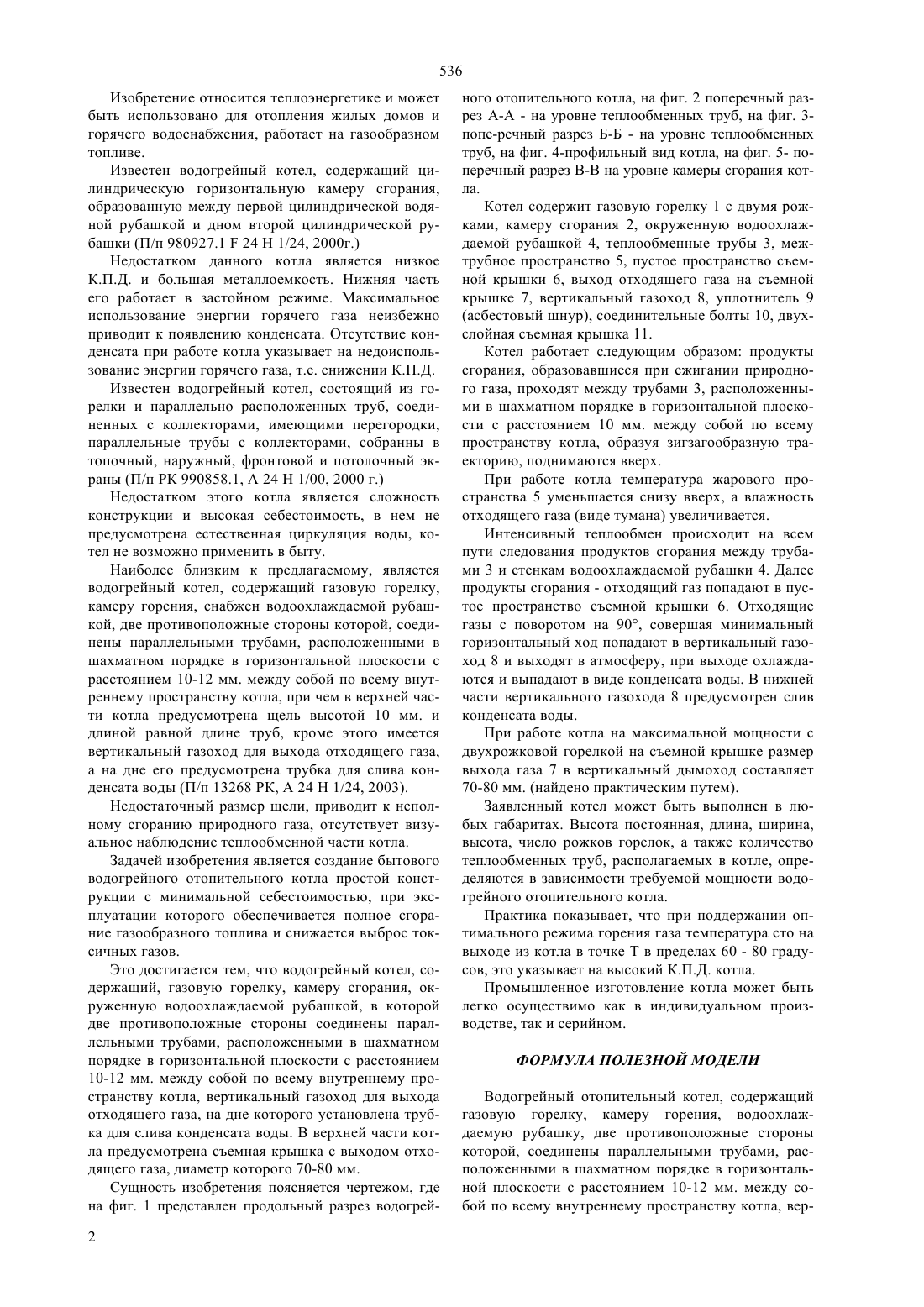

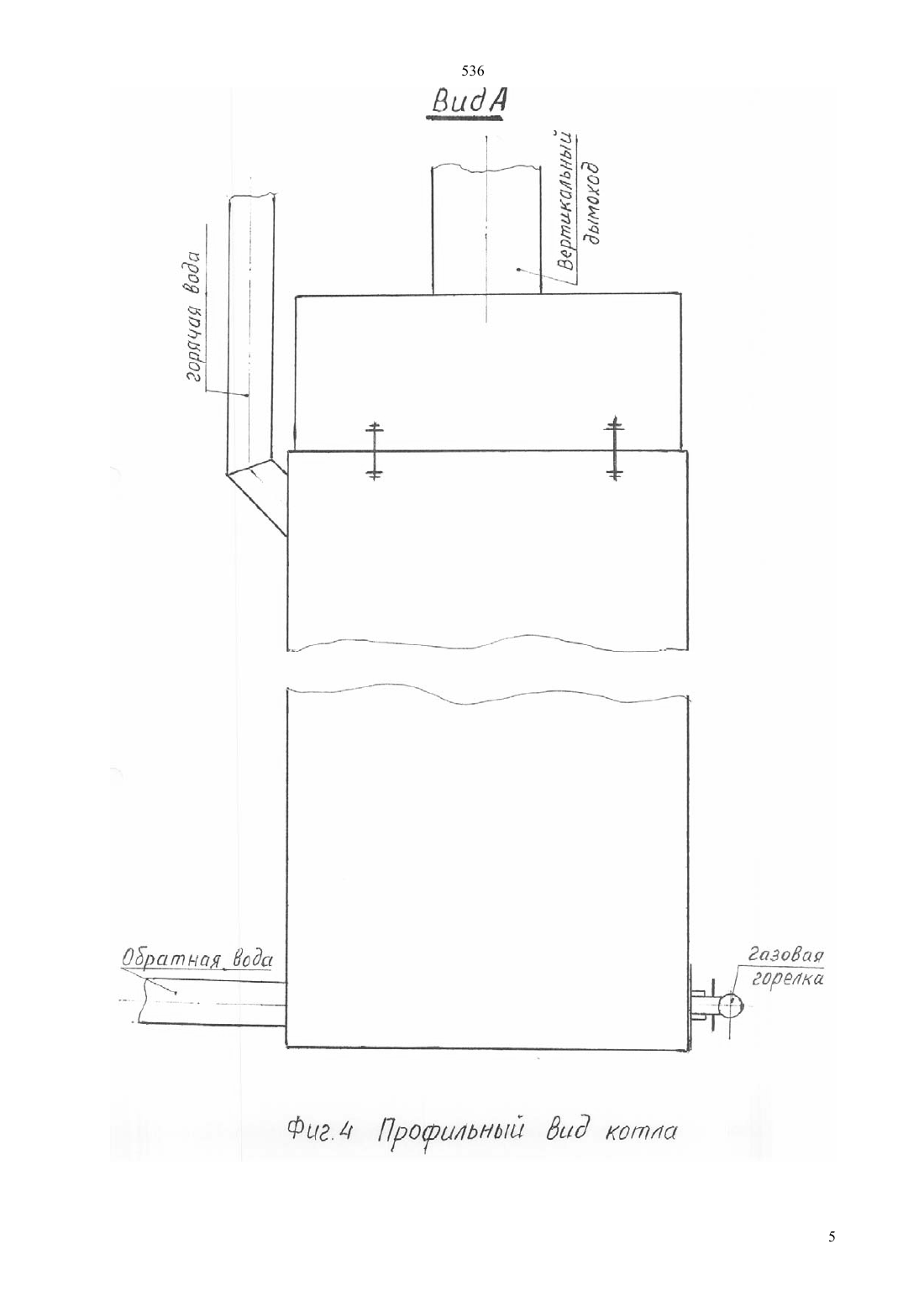

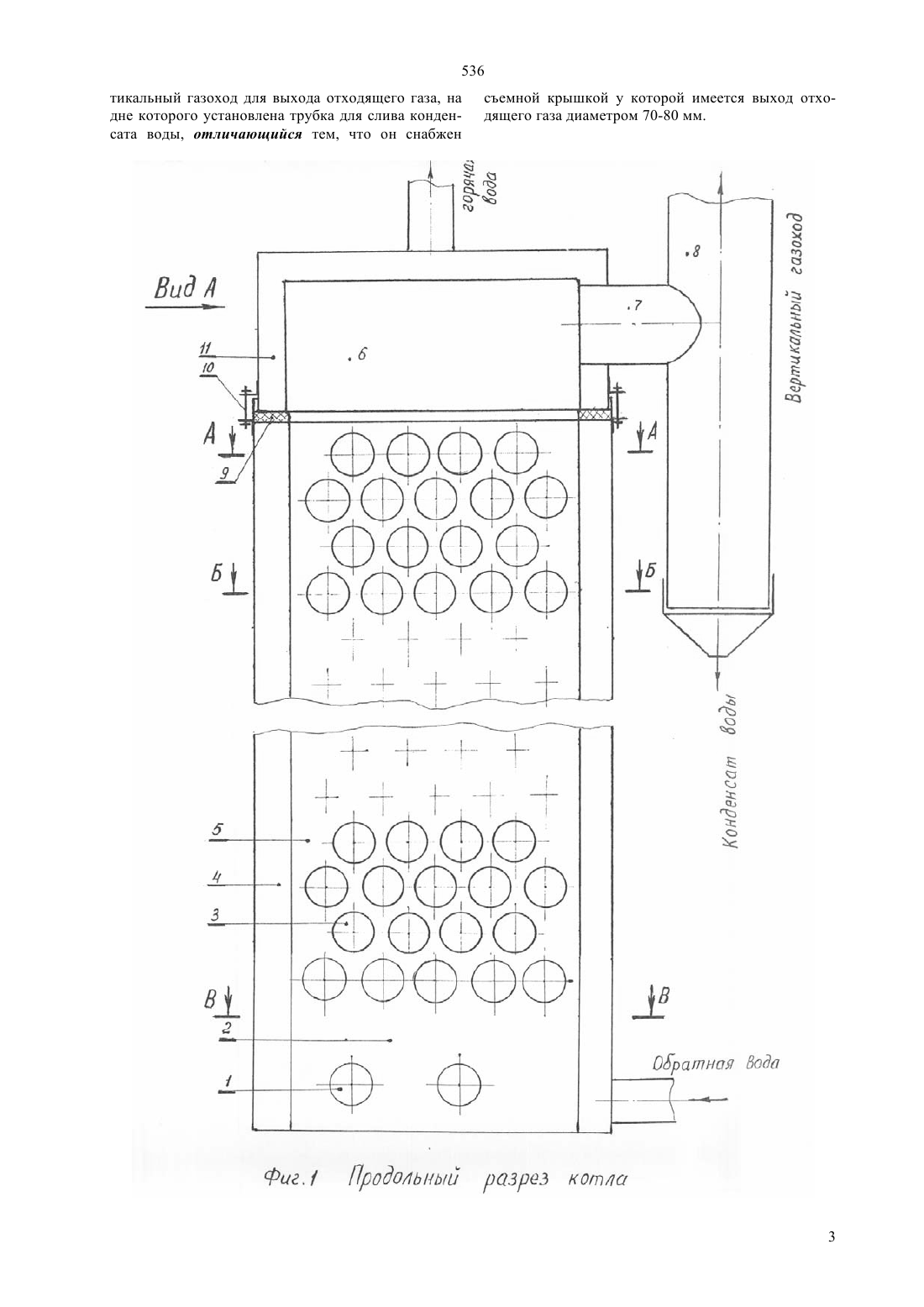

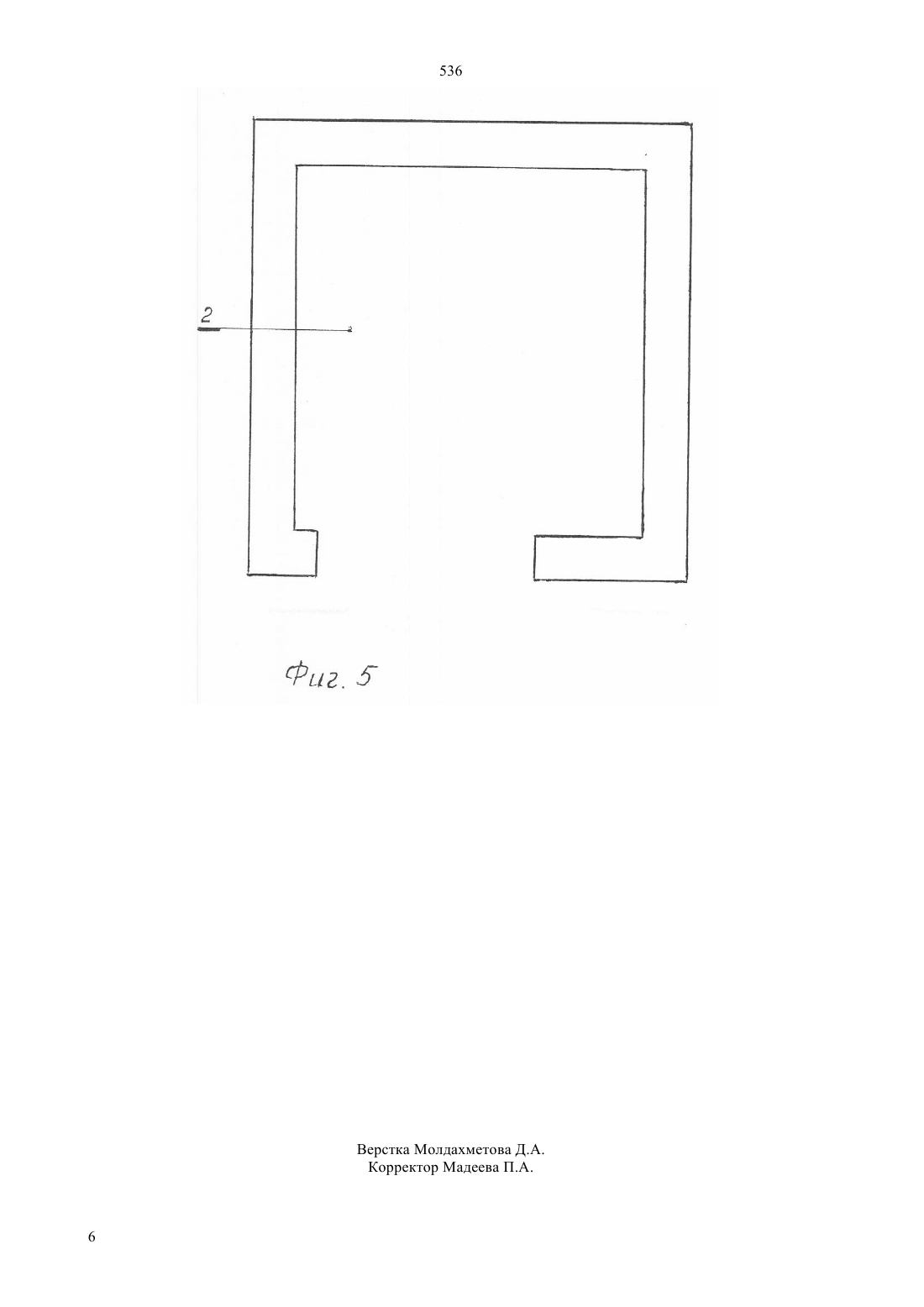

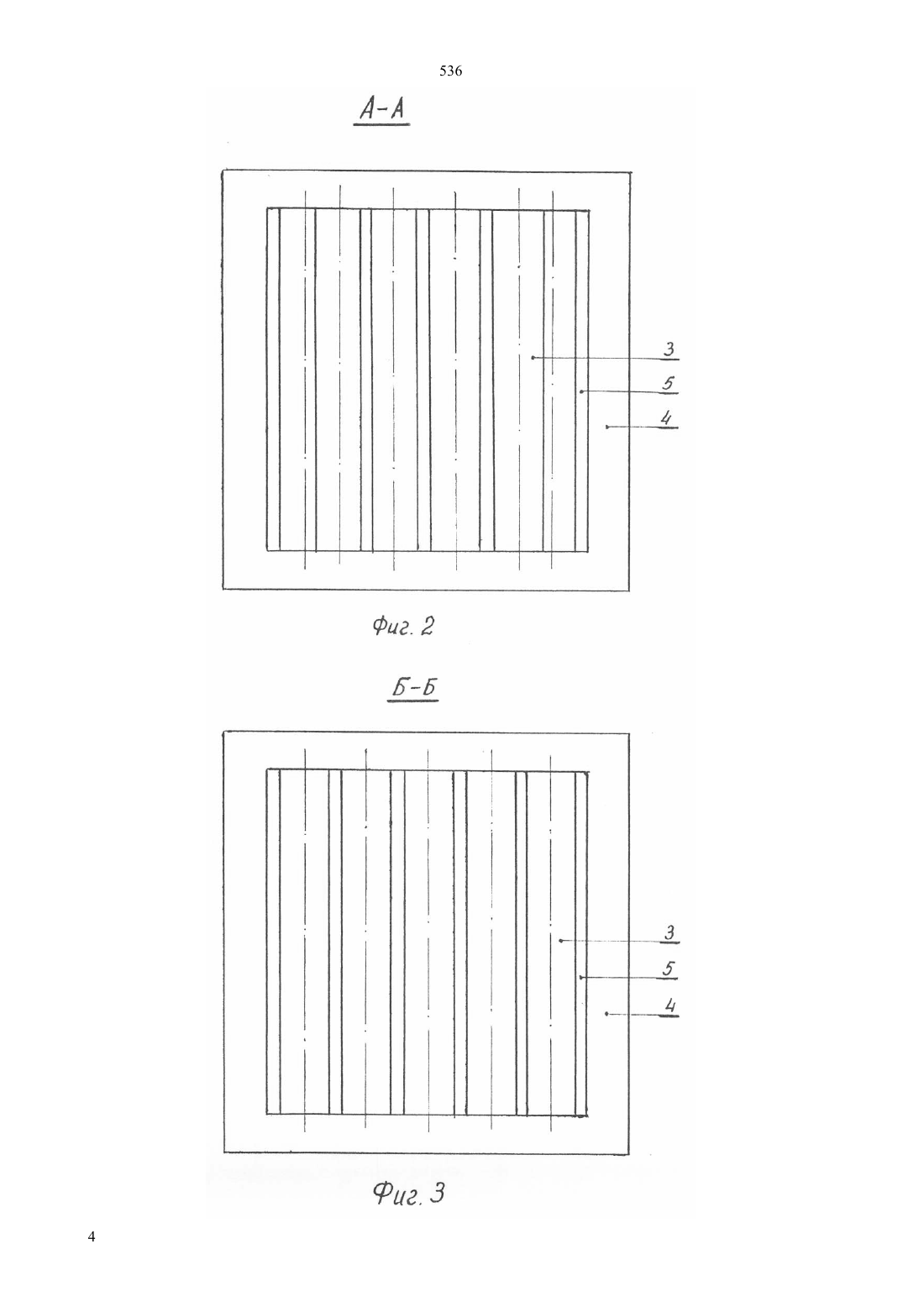

(51) 24 1/24 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ ложные стороны соединены параллельными трубами, расположенными в шахматном порядке в горизонтальной плоскости с расстоянием 10-12 мм. между собой по всему внутреннему пространству котла, кроме этого имеется вертикальный газоход для выхода отходящего газа, на дне его предусмотрена трубка для слива конденсата воды. В верхней части котла предусмотрена съемная крышка с выходом отходящего газа, диаметр которого 70-80 мм. Габариты котла могут быть любыми, т.е. длина,ширина, высота, а также количество теплообменных труб, располагаемых в котле, определяются требуемой мощностью водогрейного отопительного котла. Практика показывает, что при поддержании оптимального режима горения газа температура его на выходе из котла в точке Т в пределах 60 - 80 градусов, это указывает на высокий К.П.Д. котла. Котел можно изготовить как в индивидуальном производстве, так и серийном производстве.(56) Предварительный патент РК 13268, Кл. 24 1/24, бюл.7, 15.07.2003(57) Изобретение относится теплоэнергетике и может быть использовано для отопления жилых домов и горячего водоснабжения, работает на газообразном топливе. Задачей изобретения является создание бытового водогрейного отопительного котла простой конструкции с минимальной себестоимостью, при эксплуатации которого обеспечивается полное сгорание газообразного топлива и снижается выброс токсичных газов. Это достигается тем, что водогрейный котел, содержащий, газовую горелку, камеру сгорания, вод о охлаждаемую рубашку, в которой две противопо 536 Изобретение относится теплоэнергетике и может быть использовано для отопления жилых домов и горячего водоснабжения, работает на газообразном топливе. Известен водогрейный котел, содержащий цилиндрическую горизонтальную камеру сгорания,образованную между первой цилиндрической водяной рубашкой и дном второй цилиндрической рубашки (П/п 980927.124 Н 1/24, 2000 г.) Недостатком данного котла является низкое К.П.Д. и большая металлоемкость. Нижняя часть его работает в застойном режиме. Максимальное использование энергии горячего газа неизбежно приводит к появлению конденсата. Отсутствие конденсата при работе котла указывает на недоиспользование энергии горячего газа, т.е. снижении К.П.Д. Известен водогрейный котел, состоящий из горелки и параллельно расположенных труб, соединенных с коллекторами, имеющими перегородки,параллельные трубы с коллекторами, собранны в топочный, наружный, фронтовой и потолочный экраны (П/п РК 990858.1, А 24 Н 1/00, 2000 г.) Недостатком этого котла является сложность конструкции и высокая себестоимость, в нем не предусмотрена естественная циркуляция воды, котел не возможно применить в быту. Наиболее близким к предлагаемому, является водогрейный котел, содержащий газовую горелку,камеру горения, снабжен водоохлаждаемой рубашкой, две противоположные стороны которой, соединены параллельными трубами, расположенными в шахматном порядке в горизонтальной плоскости с расстоянием 10-12 мм. между собой по всему внутреннему пространству котла, при чем в верхней части котла предусмотрена щель высотой 10 мм. и длиной равной длине труб, кроме этого имеется вертикальный газоход для выхода отходящего газа,а на дне его предусмотрена трубка для слива конденсата воды (П/п 13268 РК, А 24 Н 1/24, 2003). Недостаточный размер щели, приводит к неполному сгоранию природного газа, отсутствует визуальное наблюдение теплообменной части котла. Задачей изобретения является создание бытового водогрейного отопительного котла простой конструкции с минимальной себестоимостью, при эксплуатации которого обеспечивается полное сгорание газообразного топлива и снижается выброс токсичных газов. Это достигается тем, что водогрейный котел, содержащий, газовую горелку, камеру сгорания, окруженную водоохлаждаемой рубашкой, в которой две противоположные стороны соединены параллельными трубами, расположенными в шахматном порядке в горизонтальной плоскости с расстоянием 10-12 мм. между собой по всему внутреннему пространству котла, вертикальный газоход для выхода отходящего газа, на дне которого установлена трубка для слива конденсата воды. В верхней части котла предусмотрена съемная крышка с выходом отходящего газа, диаметр которого 70-80 мм. Сущность изобретения поясняется чертежом, где на фиг. 1 представлен продольный разрез водогрей 2 ного отопительного котла, на фиг. 2 поперечный разрез А-А - на уровне теплообменных труб, на фиг. 3 попе-речный разрез Б-Б - на уровне теплообменных труб, на фиг. 4-профильный вид котла, на фиг. 5- поперечный разрез В-В на уровне камеры сгорания котла. Котел содержит газовую горелку 1 с двумя рожками, камеру сгорания 2, окруженную водоохлаждаемой рубашкой 4, теплообменные трубы 3, межтрубное пространство 5, пустое пространство съемной крышки 6, выход отходящего газа на съемной крышке 7, вертикальный газоход 8, уплотнитель 9(асбестовый шнур), соединительные болты 10, двухслойная съемная крышка 11. Котел работает следующим образом продукты сгорания, образовавшиеся при сжигании природного газа, проходят между трубами 3, расположенными в шахматном порядке в горизонтальной плоскости с расстоянием 10 мм. между собой по всему пространству котла, образуя зигзагообразную траекторию, поднимаются вверх. При работе котла температура жарового пространства 5 уменьшается снизу вверх, а влажность отходящего газа (виде тумана) увеличивается. Интенсивный теплообмен происходит на всем пути следования продуктов сгорания между трубами 3 и стенкам водоохлаждаемой рубашки 4. Далее продукты сгорания - отходящий газ попадают в пустое пространство съемной крышки 6. Отходящие газы с поворотом на 90, совершая минимальный горизонтальный ход попадают в вертикальный газоход 8 и выходят в атмосферу, при выходе охлаждаются и выпадают в виде конденсата воды. В нижней части вертикального газохода 8 предусмотрен слив конденсата воды. При работе котла на максимальной мощности с двухрожковой горелкой на съемной крышке размер выхода газа 7 в вертикальный дымоход составляет 70-80 мм. (найдено практическим путем). Заявленный котел может быть выполнен в любых габаритах. Высота постоянная, длина, ширина,высота, число рожков горелок, а также количество теплообменных труб, располагаемых в котле, определяются в зависимости требуемой мощности водогрейного отопительного котла. Практика показывает, что при поддержании оптимального режима горения газа температура сто на выходе из котла в точке Т в пределах 60 - 80 градусов, это указывает на высокий К.П.Д. котла. Промышленное изготовление котла может быть легко осуществимо как в индивидуальном производстве, так и серийном. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Водогрейный отопительный котел, содержащий газовую горелку, камеру горения, водоохлаждаемую рубашку, две противоположные стороны которой, соединены параллельными трубами, расположенными в шахматном порядке в горизонтальной плоскости с расстоянием 10-12 мм. между собой по всему внутреннему пространству котла, вер 536 тикальный газоход для выхода отходящего газа, на дне которого установлена трубка для слива конденсата воды, отличающийся тем, что он снабжен съемной крышкой у которой имеется выход отходящего газа диаметром 70-80 мм.
