Электросверло для нанесения отверстий в скорлупе куриного эмбриона

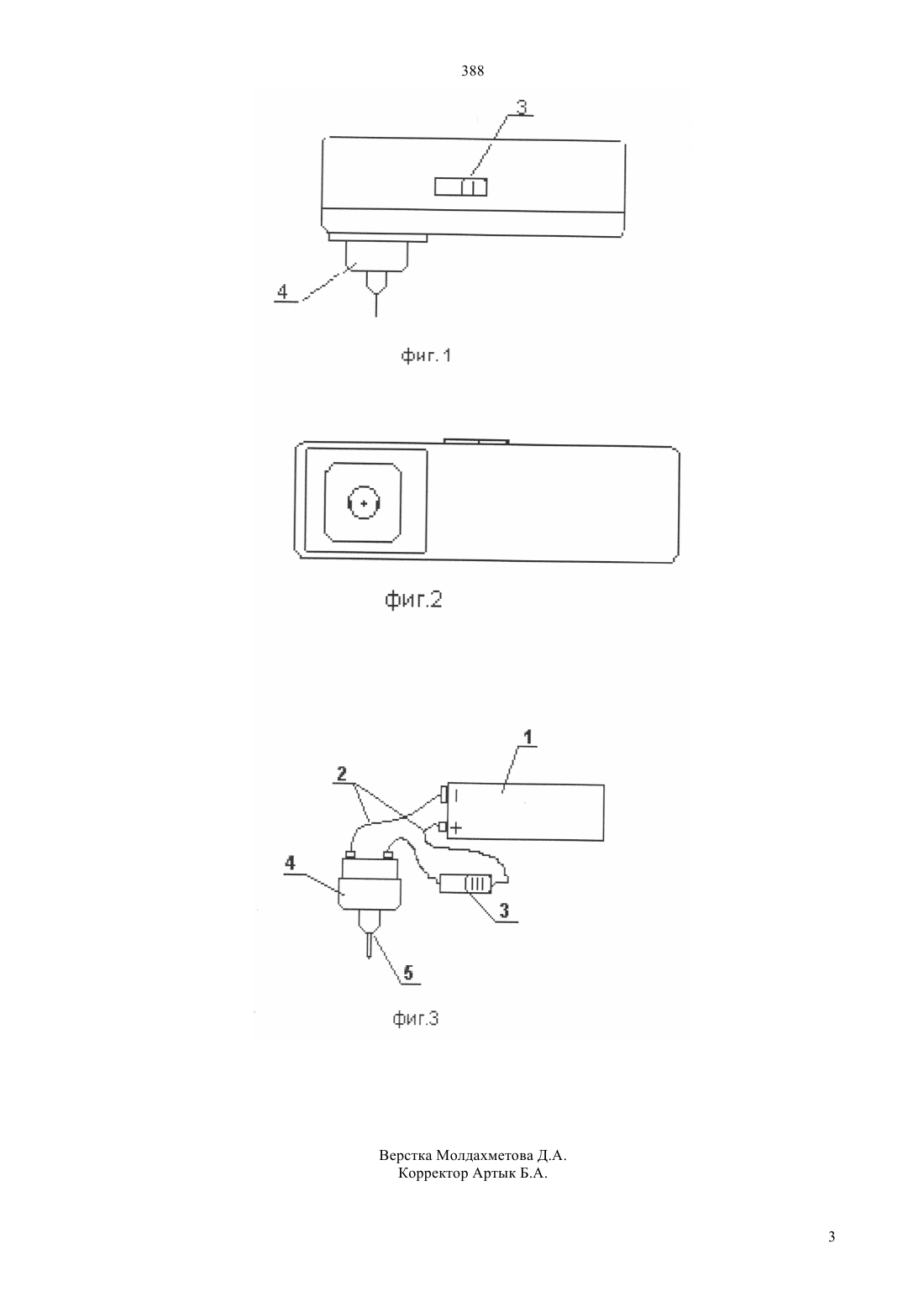

(51) 12 1/034 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Полезная модель относится к ветеринарной вирусологии, в частности для нанесения отверстий в скорлупе яиц, при экспериментальном заражении куриных эмбрионов. Технической задачей полезной модели является устранение отмеченных недостатков, возможность прокалывания скорлупы с нанесением отверстия необходимой величины, с соблюдением правил асептики, которое содержит элемент питания 1,монтажные провода 2, кнопки 3 включения выключения электродвигателя 4 и сверла 5 для прокалывания. Подобное выполнение электросверла обеспечивает прокалывание скорлупы яиц, с целью заражения куриных эмбрионов.(72) Теребинов Геннадий Иванович Балджи Юрий Александрович Абдрахманов Сарсенбай Кадырович Майканов Балгабай Садепович(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский государственный агротехнический университет им. С.Сейфуллина Министерства сельского хозяйства Республики Казахстан(54) ЭЛЕКТРОСВЕРЛО ДЛЯ НАНЕСЕНИЯ ОТВЕРСТИЙ В СКОРЛУПЕ КУРИНОГО ЭМБРИОНА 388 Полезная модель относится к ветеринарной вирусологии, в частности для нанесения отверстий в скорлупе яиц, при экспериментальном заражении куриных эмбрионов. Известны различные способы заражения куриных эмбрионов аллантоисную полость, хорионаллантоисную оболочку, в желточный мешок,амниотическую полость в различных вариантах, при которых с целью прокалывания скорлупы яиц используются пинцет медицинский, ножницы,скальпели, иглы и др. (см. Н. И. Троценко, Р. В. Белоусова, Э. А. Преображенская. Практикум по ветеринарной вирусологии, изд. г. Москва, ВО Агропромиздат 1989 г., стр. 59-75). Кроме того, известны приспособления для нанесения отверстий в скорлупе яиц (см. К.И. Скрябин и др., Ветеринарная энциклопедия. Изд. Советская энциклопедия, Москва, 1968 г., с. 10681071). В частности используют медицинский пинцет, с помощью которого пробивают скорлупу и через отверстие вводят иглу на необходимую глубину. Более близкого технического решения обнаружить не удалось. Существующий классический метод прокалывания скорлупы яиц имеет недостатки -длительность процесса, проблемы вскрытия скорлупы на необходимые размеры,трескание скорлупы, соблюдение стерильности. Технической задачей полезной модели является устранение отмеченных недостатков, возможность прокалывания скорлупы с выполнением отверстия необходимой величины, с соблюдением правил асептики, возможность многократного исполь 2 зования эмбриона при проведении лабораторнопрактических занятий со студентами по дисциплине Вирусология, которая достигается за счет того,что электросверло содержит иглу остроконечной формы, приводимое в движение электродвигателем. Вирусолог, проводящий работу по заражению куриных эмбрионов может мануально регулировать место прокола, его толщину и длину. Сущность полезной модели поясняется чертежом(фиг.), где фиг. 1 Устройство вид сбоку, фиг. 2- то же, вид со стороны электродвигателя, фиг. 3 Монтажная схема. Полезная модель состоит из корпусных частей прибора и внутренних составных частей электросверла для нанесения отверстий в скорлупе куриного эмбриона содержащее элемент питания(выключения) электродвигателя 4, сверла 5 с кондуктором необходимого размера для прокалывания скорлупы эмбриона. Подобное выполнение электросверла обеспечивает прокалывание скорлупы яиц, с целью заражения куриных эмбрионов. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Электросверло для нанесения отверстий в скорлупе куриного эмбриона, включающее элемент питания электродвигателя, кнопку для включения(выключения) электродвигателя, сверло с кондуктором для прокалывания эмбриона.
