Установка по очистке городского воздуха

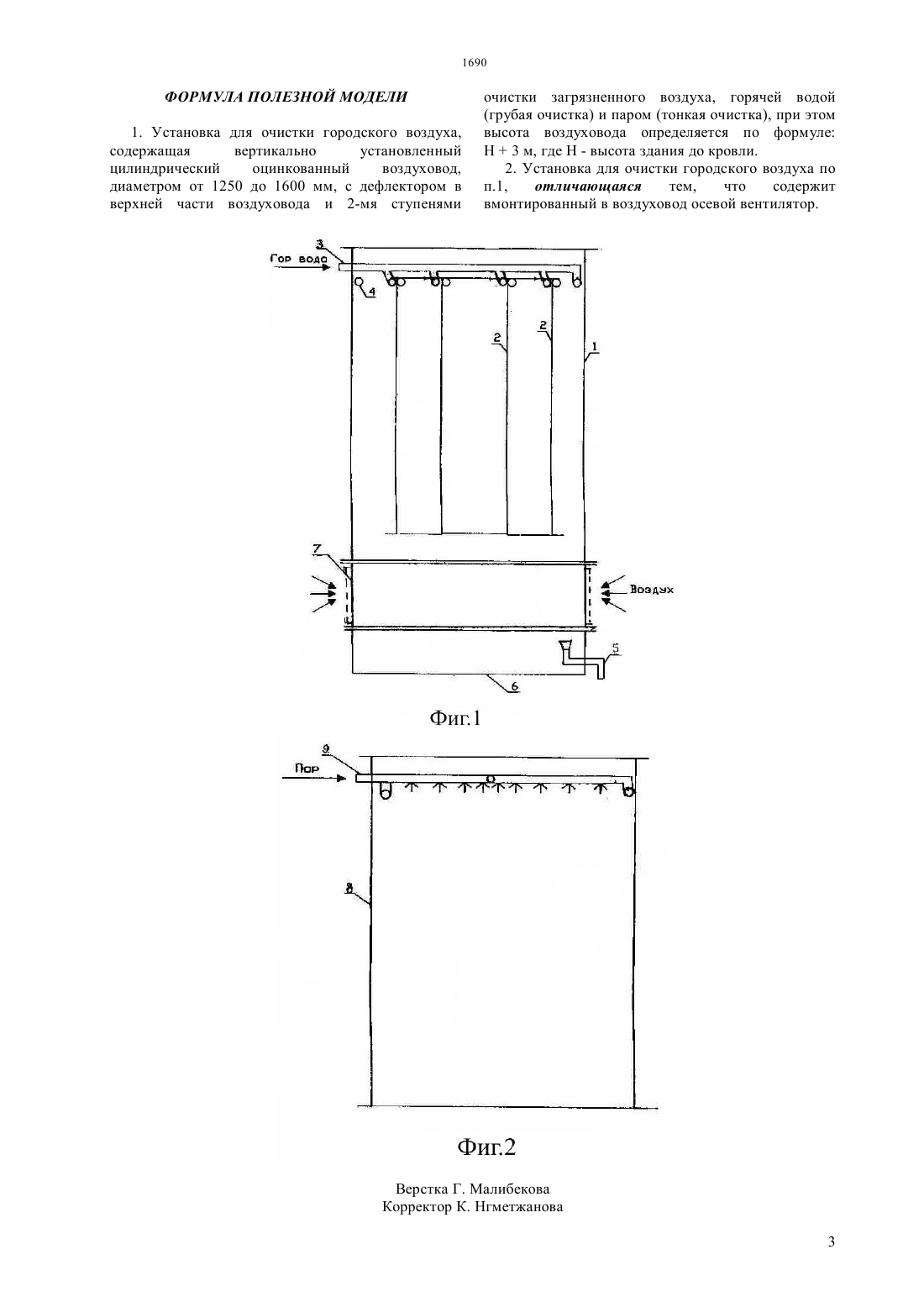

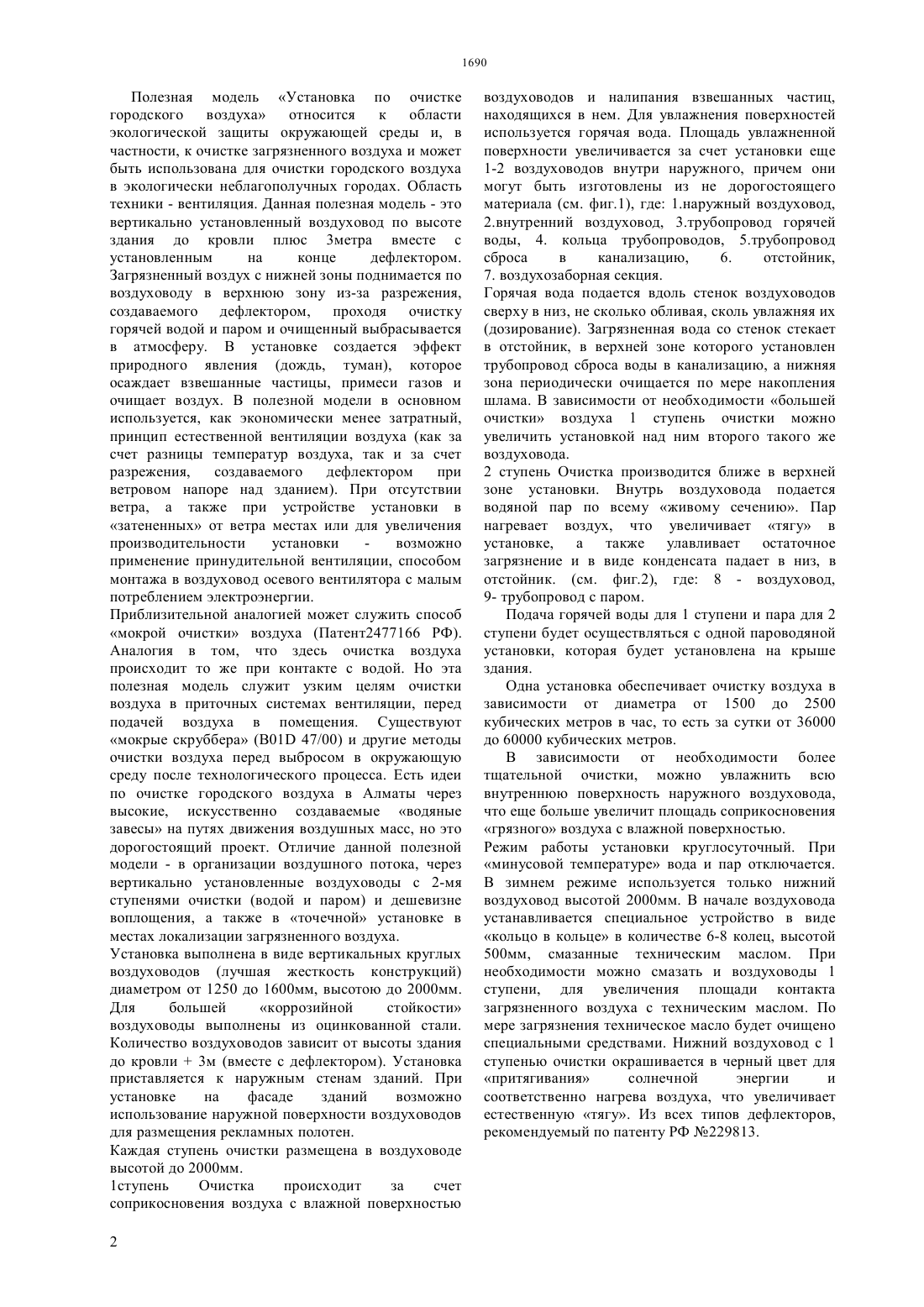

(51) 01 47/00 (2006.01) 01 47/02 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ ветровой напор с использованием дефлектора,создающего разряжение в вертикально установленных воздуховодах. При невозможности использования естественных процессов предусмотрена система принудительной вентиляции за счет монтажа в воздуховод в верхней зоне осевого вентилятора с малым потреблением электроэнергии. Очистка воздуха происходит в двух ступенях в 1 -ступени грубая очистка путем налипания взвешанных частиц к мокрым поверхностям воздуховодов, во 2- ступени тонкая очистка через слой водяного пара. В каждой установке создается эффект природного явления(дождь, туман), которое осаждает взвешанные частицы, примеси газов и очищает воздух.(54) УСТАНОВКА ПО ОЧИСТКЕ ГОРОДСКОГО ВОЗДУХА(57) Полезная модель Установка по очистке городского воздуха относится по области техники к вентиляции и предназначена для очистки загрязненного воздуха в экологически неблагополучных городах. Смысл заключается в организации движения воздуха и затем в его очистке в двух ступенях. Организация движения воздуха заключается в использовании естественных процессов, как перепад температур и давления, так и Полезная модель Установка по очистке городского воздуха относится к области экологической защиты окружающей среды и, в частности, к очистке загрязненного воздуха и может быть использована для очистки городского воздуха в экологически неблагополучных городах. Область техники - вентиляция. Данная полезная модель - это вертикально установленный воздуховод по высоте здания до кровли плюс 3 метра вместе с установленным на конце дефлектором. Загрязненный воздух с нижней зоны поднимается по воздуховоду в верхнюю зону из-за разрежения,создаваемого дефлектором, проходя очистку горячей водой и паром и очищенный выбрасывается в атмосферу. В установке создается эффект природного явления (дождь, туман), которое осаждает взвешанные частицы, примеси газов и очищает воздух. В полезной модели в основном используется, как экономически менее затратный,принцип естественной вентиляции воздуха (как за счет разницы температур воздуха, так и за счет разрежения,создаваемого дефлектором при ветровом напоре над зданием). При отсутствии ветра, а также при устройстве установки в затененных от ветра местах или для увеличения производительности установки возможно применение принудительной вентиляции, способом монтажа в воздуховод осевого вентилятора с малым потреблением электроэнергии. Приблизительной аналогией может служить способ мокрой очистки воздуха (Патент 2477166 РФ). Аналогия в том, что здесь очистка воздуха происходит то же при контакте с водой. Но эта полезная модель служит узким целям очистки воздуха в приточных системах вентиляции, перед подачей воздуха в помещения. Существуют мокрые скруббера (01 47/00) и другие методы очистки воздуха перед выбросом в окружающую среду после технологического процесса. Есть идеи по очистке городского воздуха в Алматы через высокие, искусственно создаваемые водяные завесы на путях движения воздушных масс, но это дорогостоящий проект. Отличие данной полезной модели - в организации воздушного потока, через вертикально установленные воздуховоды с 2-мя ступенями очистки (водой и паром) и дешевизне воплощения, а также в точечной установке в местах локализации загрязненного воздуха. Установка выполнена в виде вертикальных круглых воздуховодов (лучшая жесткость конструкций) диаметром от 1250 до 1600 мм, высотою до 2000 мм. Для большей коррозийной стойкости воздуховоды выполнены из оцинкованной стали. Количество воздуховодов зависит от высоты здания до кровли 3 м (вместе с дефлектором). Установка приставляется к наружным стенам зданий. При установке на фасаде зданий возможно использование наружной поверхности воздуховодов для размещения рекламных полотен. Каждая ступень очистки размещена в воздуховоде высотой до 2000 мм. 1 ступень Очистка происходит за счет соприкосновения воздуха с влажной поверхностью 2 воздуховодов и налипания взвешанных частиц,находящихся в нем. Для увлажнения поверхностей используется горячая вода. Площадь увлажненной поверхности увеличивается за счет установки еще 1-2 воздуховодов внутри наружного, причем они могут быть изготовлены из не дорогостоящего материала (см. фиг.1), где 1.наружный воздуховод,2.внутренний воздуховод, 3.трубопровод горячей воды, 4. кольца трубопроводов, 5.трубопровод сброса в канализацию,6. отстойник,7. воздухозаборная секция. Горячая вода подается вдоль стенок воздуховодов сверху в низ, не сколько обливая, сколь увлажняя их(дозирование). Загрязненная вода со стенок стекает в отстойник, в верхней зоне которого установлен трубопровод сброса воды в канализацию, а нижняя зона периодически очищается по мере накопления шлама. В зависимости от необходимости большей очистки воздуха 1 ступень очистки можно увеличить установкой над ним второго такого же воздуховода. 2 ступень Очистка производится ближе в верхней зоне установки. Внутрь воздуховода подается водяной пар по всему живому сечению. Пар нагревает воздух, что увеличивает тягу в установке, а также улавливает остаточное загрязнение и в виде конденсата падает в низ, в отстойник. (см. фиг.2), где 8 - воздуховод,9- трубопровод с паром. Подача горячей воды для 1 ступени и пара для 2 ступени будет осуществляться с одной пароводяной установки, которая будет установлена на крыше здания. Одна установка обеспечивает очистку воздуха в зависимости от диаметра от 1500 до 2500 кубических метров в час, то есть за сутки от 36000 до 60000 кубических метров. В зависимости от необходимости более тщательной очистки, можно увлажнить всю внутреннюю поверхность наружного воздуховода,что еще больше увеличит площадь соприкосновения грязного воздуха с влажной поверхностью. Режим работы установки круглосуточный. При минусовой температуре вода и пар отключается. В зимнем режиме используется только нижний воздуховод высотой 2000 мм. В начале воздуховода устанавливается специальное устройство в виде кольцо в кольце в количестве 6-8 колец, высотой 500 мм, смазанные техническим маслом. При необходимости можно смазать и воздуховоды 1 ступени, для увеличения площади контакта загрязненного воздуха с техническим маслом. По мере загрязнения техническое масло будет очищено специальными средствами. Нижний воздуховод с 1 ступенью очистки окрашивается в черный цвет для притягивания солнечной энергии и соответственно нагрева воздуха, что увеличивает естественную тягу. Из всех типов дефлекторов,рекомендуемый по патенту РФ 229813. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Установка для очистки городского воздуха,содержащая вертикально установленный цилиндрический оцинкованный воздуховод,диаметром от 1250 до 1600 мм, с дефлектором в верхней части воздуховода и 2-мя ступенями(грубая очистка) и паром (тонкая очистка), при этом высота воздуховода определяется по формуле Н 3 м, где Н - высота здания до кровли. 2. Установка для очистки городского воздуха по п.1,отличающаяся тем,что содержит вмонтированный в воздуховод осевой вентилятор.
