Трубчатый электронагреватель штыревой формы

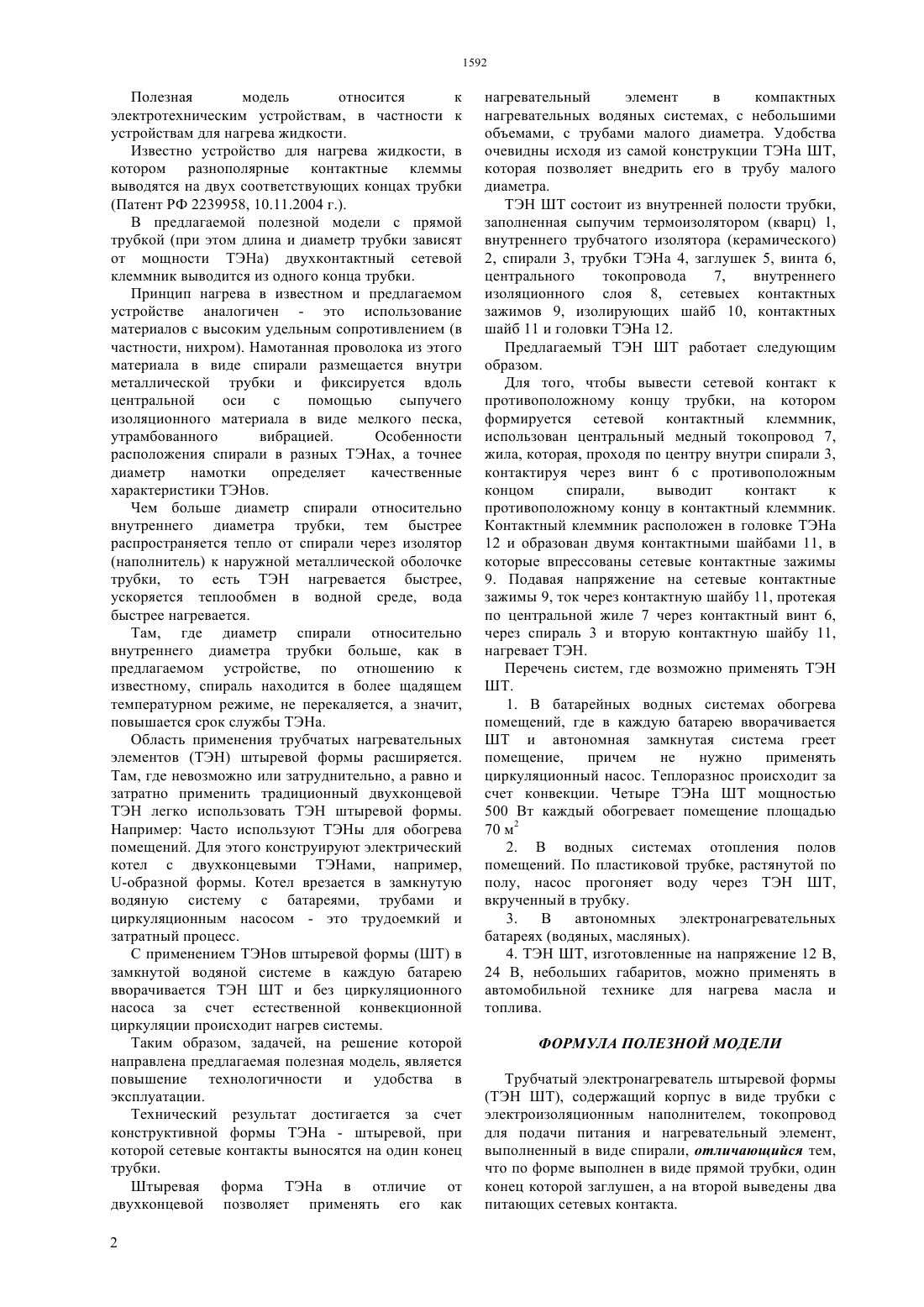

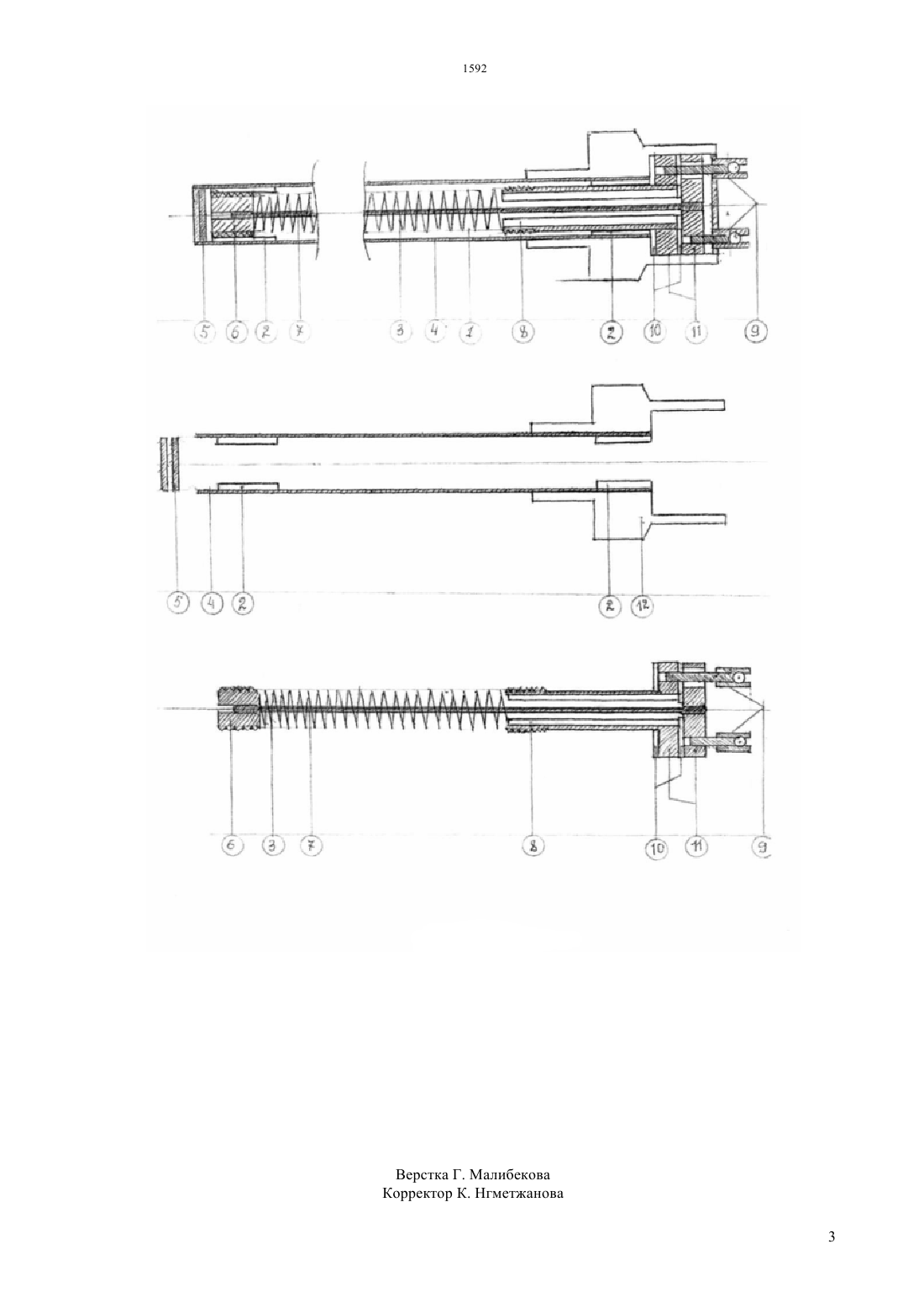

(51) 05 3/48 (2006.01) 24 3/04 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Технический результат достигается за счет конструктивной формы ТЭНа - штыревой, при которой сетевые контакты выносятся на один конец трубки. Штыревая форма ТЭНа в отличие от двухконцевой позволяет применять его как нагревательный элемент в компактных нагревательных водяных системах, с небольшими объемами, с трубами малого диаметра. Удобства очевидны исходя из самой конструкции ТЭНа ШТ,которая позволяет внедрить его в трубу малого диаметра.(54) ТРУБЧАТЫЙ ЭЛЕКТРОНАГРЕВАТЕЛЬ ШТЫРЕВОЙ ФОРМЫ(57) Полезная модель относится к электротехническим устройствам, в частности к устройствам для нагрева жидкости. Задачей, на решение которой направлена предлагаемая полезная модель, является повышение технологичности и удобства в эксплуатации. Полезная модель относится к электротехническим устройствам, в частности к устройствам для нагрева жидкости. Известно устройство для нагрева жидкости, в котором разнополярные контактные клеммы выводятся на двух соответствующих концах трубки(Патент РФ 2239958, 10.11.2004 г.). В предлагаемой полезной модели с прямой трубкой (при этом длина и диаметр трубки зависят от мощности ТЭНа) двухконтактный сетевой клеммник выводится из одного конца трубки. Принцип нагрева в известном и предлагаемом устройстве аналогичен - это использование материалов с высоким удельным сопротивлением (в частности, нихром). Намотанная проволока из этого материала в виде спирали размещается внутри металлической трубки и фиксируется вдоль центральной оси с помощью сыпучего изоляционного материала в виде мелкого песка,утрамбованного вибрацией. Особенности расположения спирали в разных ТЭНах, а точнее диаметр намотки определяет качественные характеристики ТЭНов. Чем больше диаметр спирали относительно внутреннего диаметра трубки, тем быстрее распространяется тепло от спирали через изолятор(наполнитель) к наружной металлической оболочке трубки, то есть ТЭН нагревается быстрее,ускоряется теплообмен в водной среде, вода быстрее нагревается. Там, где диаметр спирали относительно внутреннего диаметра трубки больше, как в предлагаемом устройстве, по отношению к известному, спираль находится в более щадящем температурном режиме, не перекаляется, а значит,повышается срок службы ТЭНа. Область применения трубчатых нагревательных элементов (ТЭН) штыревой формы расширяется. Там, где невозможно или затруднительно, а равно и затратно применить традиционный двухконцевой ТЭН легко использовать ТЭН штыревой формы. Например Часто используют ТЭНы для обогрева помещений. Для этого конструируют электрический котел с двухконцевыми ТЭНами, например,-образной формы. Котел врезается в замкнутую водяную систему с батареями, трубами и циркуляционным насосом - это трудоемкий и затратный процесс. С применением ТЭНов штыревой формы (ШТ) в замкнутой водяной системе в каждую батарею вворачивается ТЭН ШТ и без циркуляционного насоса за счет естественной конвекционной циркуляции происходит нагрев системы. Таким образом, задачей, на решение которой направлена предлагаемая полезная модель, является повышение технологичности и удобства в эксплуатации. Технический результат достигается за счет конструктивной формы ТЭНа - штыревой, при которой сетевые контакты выносятся на один конец трубки. Штыревая форма ТЭНа в отличие от двухконцевой позволяет применять его как 2 нагревательный элемент в компактных нагревательных водяных системах, с небольшими объемами, с трубами малого диаметра. Удобства очевидны исходя из самой конструкции ТЭНа ШТ,которая позволяет внедрить его в трубу малого диаметра. ТЭН ШТ состоит из внутренней полости трубки,заполненная сыпучим термоизолятором (кварц) 1,внутреннего трубчатого изолятора (керамического) 2, спирали 3, трубки ТЭНа 4, заглушек 5, винта 6,центрального токопровода 7,внутреннего изоляционного слоя 8, сетевыех контактных зажимов 9, изолирующих шайб 10, контактных шайб 11 и головки ТЭНа 12. Предлагаемый ТЭН ШТ работает следующим образом. Для того, чтобы вывести сетевой контакт к противоположному концу трубки, на котором формируется сетевой контактный клеммник,использован центральный медный токопровод 7,жила, которая, проходя по центру внутри спирали 3,контактируя через винт 6 с противоположным концом спирали,выводит контакт к противоположному концу в контактный клеммник. Контактный клеммник расположен в головке ТЭНа 12 и образован двумя контактными шайбами 11, в которые впрессованы сетевые контактные зажимы 9. Подавая напряжение на сетевые контактные зажимы 9, ток через контактную шайбу 11, протекая по центральной жиле 7 через контактный винт 6,через спираль 3 и вторую контактную шайбу 11,нагревает ТЭН. Перечень систем, где возможно применять ТЭН ШТ. 1. В батарейных водных системах обогрева помещений, где в каждую батарею вворачивается ШТ и автономная замкнутая система греет помещение,причем не нужно применять циркуляционный насос. Теплоразнос происходит за счет конвекции. Четыре ТЭНа ШТ мощностью 500 Вт каждый обогревает помещение площадью 70 м 2 2. В водных системах отопления полов помещений. По пластиковой трубке, растянутой по полу, насос прогоняет воду через ТЭН ШТ,вкрученный в трубку. 3. В автономных электронагревательных батареях (водяных, масляных). 4. ТЭН ШТ, изготовленные на напряжение 12 В,24 В, небольших габаритов, можно применять в автомобильной технике для нагрева масла и топлива. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Трубчатый электронагреватель штыревой формы(ТЭН ШТ), содержащий корпус в виде трубки с электроизоляционным наполнителем, токопровод для подачи питания и нагревательный элемент,выполненный в виде спирали, отличающийся тем,что по форме выполнен в виде прямой трубки, один конец которой заглушен, а на второй выведены два питающих сетевых контакта.
