Устройство для управления освещением, реагирующее на свет и звук

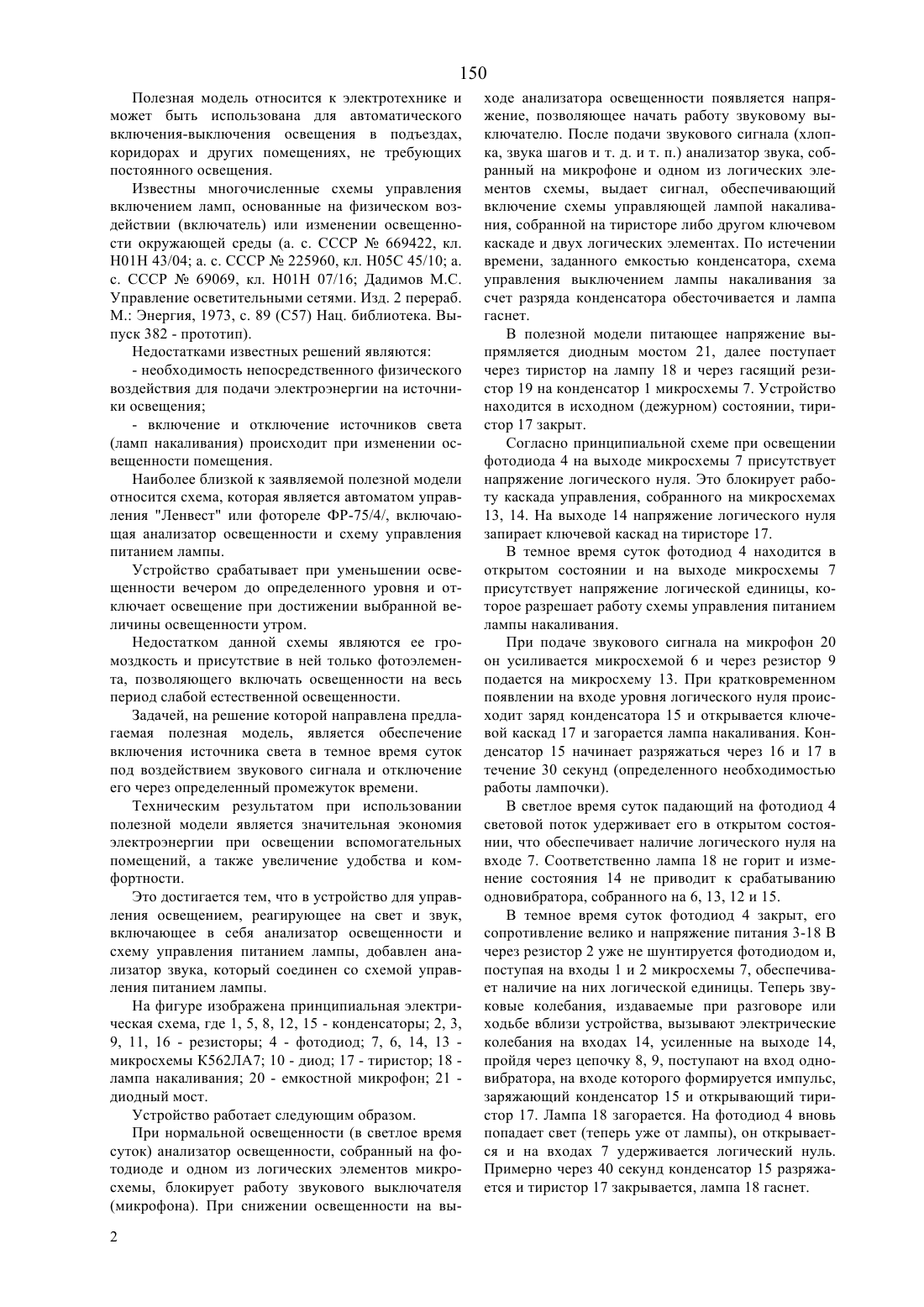

(51)7 05 39/04 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ, РЕАГИРУЮЩЕЕ НА СВЕТ И ЗВУК(57) Полезная модель относится к электротехнике и может быть использована для автоматического включения-выключения освещения в подъездах, коридорах и других помещениях, не требующих постоянного освещения. Устройство для управления освещением, реагирующее на свет и звук, включает в себя анализатор освещенности и схему управления питанием лампы. Новым является то, что в него добавлен анализатор звука, который соединен со схемой управления питанием лампы. Техническим результатом при использовании полезной модели является значительная экономия электроэнергии при освещении вспомогательных помещений, а также увеличение удобства и комфортности. 150 Полезная модель относится к электротехнике и может быть использована для автоматического включения-выключения освещения в подъездах,коридорах и других помещениях, не требующих постоянного освещения. Известны многочисленные схемы управления включением ламп, основанные на физическом воздействии (включатель) или изменении освещенности окружающей среды (а. с. СССР 669422, кл. Н 01 Н 43/04 а. с. СССР 225960, кл. Н 05 С 45/10 а. с. СССР 69069, кл. Н 01 Н 07/16 Дадимов М.С. Управление осветительными сетями. Изд. 2 перераб. М. Энергия, 1973, с. 89 (С 57) Нац. библиотека. Выпуск 382 - прототип). Недостатками известных решений являются- необходимость непосредственного физического воздействия для подачи электроэнергии на источники освещения(ламп накаливания) происходит при изменении освещенности помещения. Наиболее близкой к заявляемой полезной модели относится схема, которая является автоматом управления Ленвест или фотореле ФР-75/4/, включающая анализатор освещенности и схему управления питанием лампы. Устройство срабатывает при уменьшении освещенности вечером до определенного уровня и отключает освещение при достижении выбранной величины освещенности утром. Недостатком данной схемы являются ее громоздкость и присутствие в ней только фотоэлемента, позволяющего включать освещенности на весь период слабой естественной освещенности. Задачей, на решение которой направлена предлагаемая полезная модель, является обеспечение включения источника света в темное время суток под воздействием звукового сигнала и отключение его через определенный промежуток времени. Техническим результатом при использовании полезной модели является значительная экономия электроэнергии при освещении вспомогательных помещений, а также увеличение удобства и комфортности. Это достигается тем, что в устройство для управления освещением, реагирующее на свет и звук,включающее в себя анализатор освещенности и схему управления питанием лампы, добавлен анализатор звука, который соединен со схемой управления питанием лампы. На фигуре изображена принципиальная электрическая схема, где 1, 5, 8, 12, 15 - конденсаторы 2, 3,9, 11, 16 - резисторы 4 - фотодиод 7, 6, 14, 13 микросхемы К 562 ЛА 7 10 - диод 17 - тиристор 18 лампа накаливания 20 - емкостной микрофон 21 диодный мост. Устройство работает следующим образом. При нормальной освещенности (в светлое время суток) анализатор освещенности, собранный на фотодиоде и одном из логических элементов микросхемы, блокирует работу звукового выключателя(микрофона). При снижении освещенности на вы 2 ходе анализатора освещенности появляется напряжение, позволяющее начать работу звуковому выключателю. После подачи звукового сигнала (хлопка, звука шагов и т. д. и т. п.) анализатор звука, собранный на микрофоне и одном из логических элементов схемы, выдает сигнал, обеспечивающий включение схемы управляющей лампой накаливания, собранной на тиристоре либо другом ключевом каскаде и двух логических элементах. По истечении времени, заданного емкостью конденсатора, схема управления выключением лампы накаливания за счет разряда конденсатора обесточивается и лампа гаснет. В полезной модели питающее напряжение выпрямляется диодным мостом 21, далее поступает через тиристор на лампу 18 и через гасящий резистор 19 на конденсатор 1 микросхемы 7. Устройство находится в исходном (дежурном) состоянии, тиристор 17 закрыт. Согласно принципиальной схеме при освещении фотодиода 4 на выходе микросхемы 7 присутствует напряжение логического нуля. Это блокирует работу каскада управления, собранного на микросхемах 13, 14. На выходе 14 напряжение логического нуля запирает ключевой каскад на тиристоре 17. В темное время суток фотодиод 4 находится в открытом состоянии и на выходе микросхемы 7 присутствует напряжение логической единицы, которое разрешает работу схемы управления питанием лампы накаливания. При подаче звукового сигнала на микрофон 20 он усиливается микросхемой 6 и через резистор 9 подается на микросхему 13. При кратковременном появлении на входе уровня логического нуля происходит заряд конденсатора 15 и открывается ключевой каскад 17 и загорается лампа накаливания. Конденсатор 15 начинает разряжаться через 16 и 17 в течение 30 секунд (определенного необходимостью работы лампочки). В светлое время суток падающий на фотодиод 4 световой поток удерживает его в открытом состоянии, что обеспечивает наличие логического нуля на входе 7. Соответственно лампа 18 не горит и изменение состояния 14 не приводит к срабатыванию одновибратора, собранного на 6, 13, 12 и 15. В темное время суток фотодиод 4 закрыт, его сопротивление велико и напряжение питания 3-18 В через резистор 2 уже не шунтируется фотодиодом и,поступая на входы 1 и 2 микросхемы 7, обеспечивает наличие на них логической единицы. Теперь звуковые колебания, издаваемые при разговоре или ходьбе вблизи устройства, вызывают электрические колебания на входах 14, усиленные на выходе 14,пройдя через цепочку 8, 9, поступают на вход одновибратора, на входе которого формируется импульс,заряжающий конденсатор 15 и открывающий тиристор 17. Лампа 18 загорается. На фотодиод 4 вновь попадает свет (теперь уже от лампы), он открывается и на входах 7 удерживается логический нуль. Примерно через 40 секунд конденсатор 15 разряжается и тиристор 17 закрывается, лампа 18 гаснет. 150 Устройство возвратилось в первоначальное состояние. Уникальность полезной модели состоит в том,что светозвуковые элементы, установленные в ней,позволяют включать освещение мощностью до 100 Вт на длительность 30-40 секунд и отключать его. Включение осветительного прибора происходит только в темноте при появлении человека или иного шумозвукового эффекта (все остальное время осветительный прибор будет находиться в режиме ожидания). При нахождении человека в зоне работы светозвукового устройства более 40 секунд происходит продление периода включения. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Устройство для управления освещением, включающее анализатор освещенности и схему управления питанием лампы, отличающееся тем, что в него введен анализатор звука, соединенный со схемой управления питанием лампы.
