Дисковый коллектор

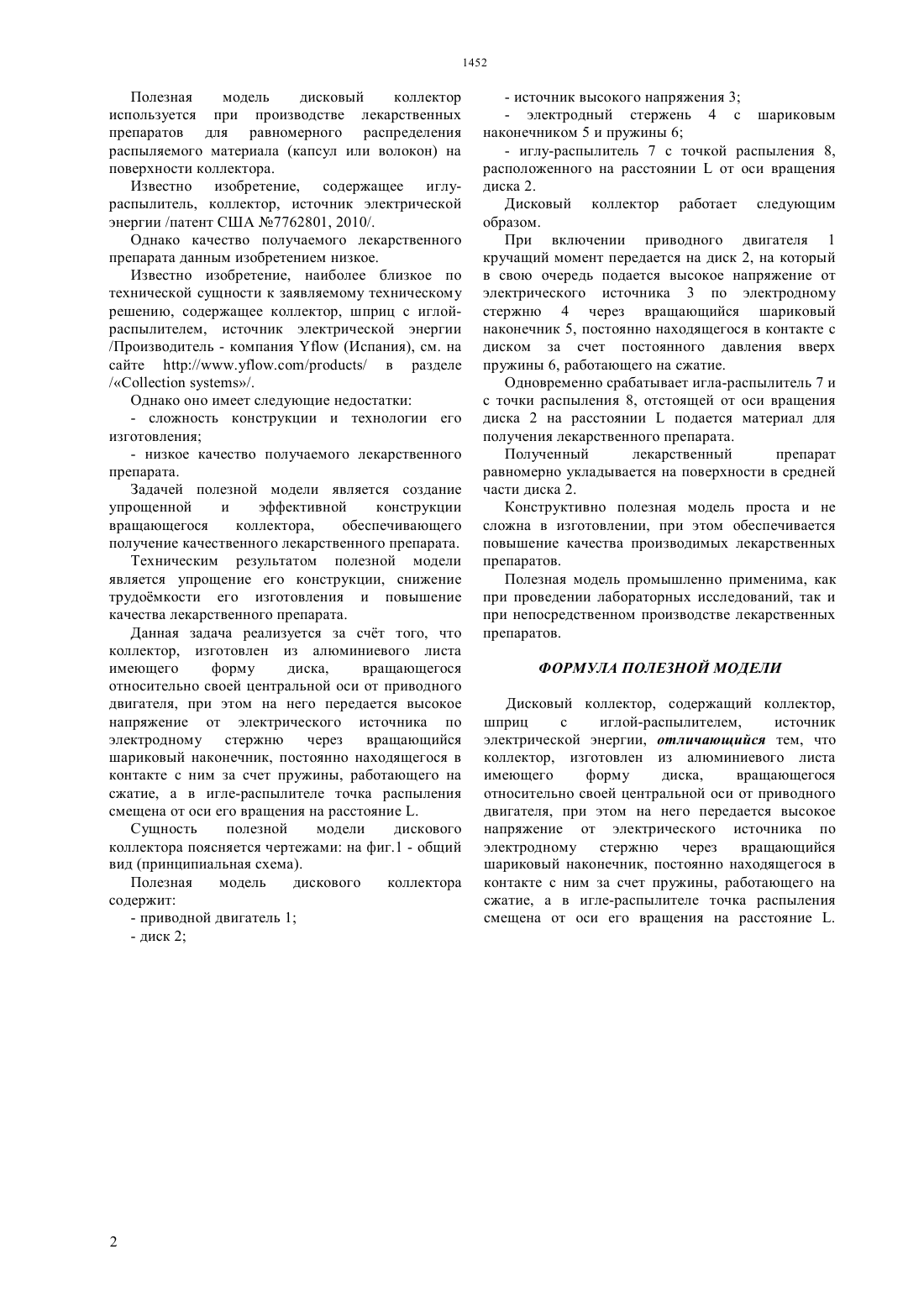

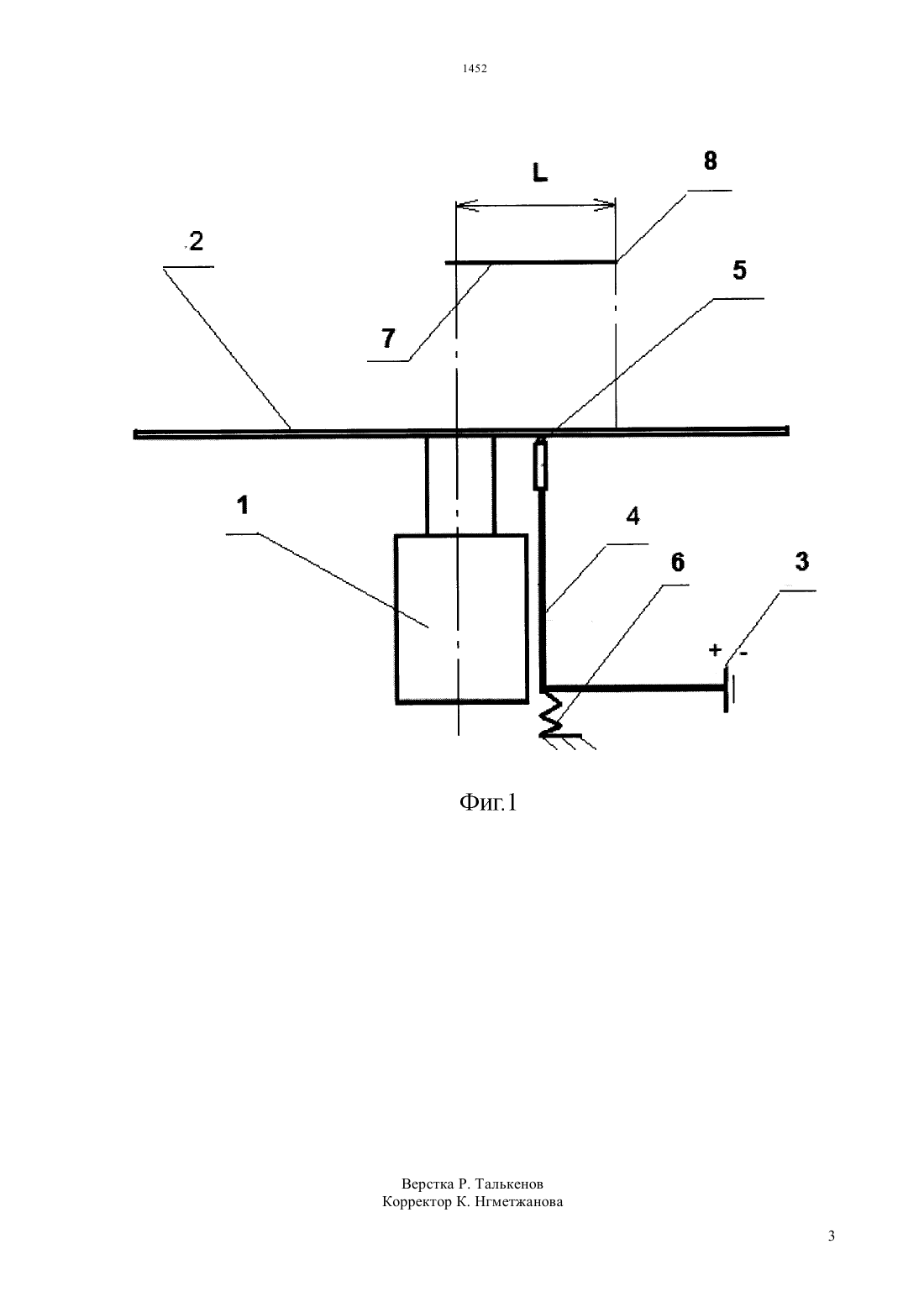

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ вращающегося коллектора,обеспечивающего получение качественного лекарственного препарата. Техническим результатом полезной модели является упрощение его конструкции, снижение трудомкости его изготовления и повышение качества лекарственного препарата. Данная задача реализуется за счт того, что коллектор, изготовлен из алюминиевого листа имеющего форму диска,вращающегося относительно своей центральной оси от приводного двигателя, при этом на него передается высокое напряжение от электрического источника по электродному стержню через вращающийся шариковый наконечник, постоянно находящегося в контакте с ним за счет пружины, работающего на сжатие, а в игле-распылителе точка распыления смещена от оси его вращения на расстояние .(72) Сералин Айдар Амантаевич Кокчолоков Азамат Самидинович Новохатский Владимир Николаевич(57) Полезная модель дисковый коллектор используется при производстве лекарственных препаратов для равномерного распределения распыляемого материала (капсул или волокон) на поверхность коллектора. Задачей полезной модели является создание упрощенной и эффективной конструкции Полезная модель дисковый коллектор используется при производстве лекарственных препаратов для равномерного распределения распыляемого материала (капсул или волокон) на поверхности коллектора. Известно изобретение, содержащее иглураспылитель, коллектор, источник электрической энергии /патент США 7762801, 2010/. Однако качество получаемого лекарственного препарата данным изобретением низкое. Известно изобретение, наиболее близкое по технической сущности к заявляемому техническому решению, содержащее коллектор, шприц с иглойраспылителем, источник электрической энергии/ /. Однако оно имеет следующие недостатки- низкое качество получаемого лекарственного препарата. Задачей полезной модели является создание упрощенной и эффективной конструкции вращающегося коллектора,обеспечивающего получение качественного лекарственного препарата. Техническим результатом полезной модели является упрощение его конструкции, снижение трудомкости его изготовления и повышение качества лекарственного препарата. Данная задача реализуется за счт того, что коллектор, изготовлен из алюминиевого листа имеющего форму диска,вращающегося относительно своей центральной оси от приводного двигателя, при этом на него передается высокое напряжение от электрического источника по электродному стержню через вращающийся шариковый наконечник, постоянно находящегося в контакте с ним за счет пружины, работающего на сжатие, а в игле-распылителе точка распыления смещена от оси его вращения на расстояние . Сущность полезной модели дискового коллектора поясняется чертежами на фиг.1 - общий вид (принципиальная схема). Полезная модель дискового коллектора содержит- источник высокого напряжения 3- иглу-распылитель 7 с точкой распыления 8,расположенного на расстоянииот оси вращения диска 2. Дисковый коллектор работает следующим образом. При включении приводного двигателя 1 кручащий момент передается на диск 2, на который в свою очередь подается высокое напряжение от электрического источника 3 по электродному стержню 4 через вращающийся шариковый наконечник 5, постоянно находящегося в контакте с диском за счет постоянного давления вверх пружины 6, работающего на сжатие. Одновременно срабатывает игла-распылитель 7 и с точки распыления 8, отстоящей от оси вращения диска 2 на расстоянииподается материал для получения лекарственного препарата. Полученный лекарственный препарат равномерно укладывается на поверхности в средней части диска 2. Конструктивно полезная модель проста и не сложна в изготовлении, при этом обеспечивается повышение качества производимых лекарственных препаратов. Полезная модель промышленно применима, как при проведении лабораторных исследований, так и при непосредственном производстве лекарственных препаратов. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Дисковый коллектор, содержащий коллектор,шприц с иглой-распылителем,источник электрической энергии, отличающийся тем, что коллектор, изготовлен из алюминиевого листа имеющего форму диска,вращающегося относительно своей центральной оси от приводного двигателя, при этом на него передается высокое напряжение от электрического источника по электродному стержню через вращающийся шариковый наконечник, постоянно находящегося в контакте с ним за счет пружины, работающего на сжатие, а в игле-распылителе точка распыления смещена от оси его вращения на расстояние .
