Солнечный коллектор

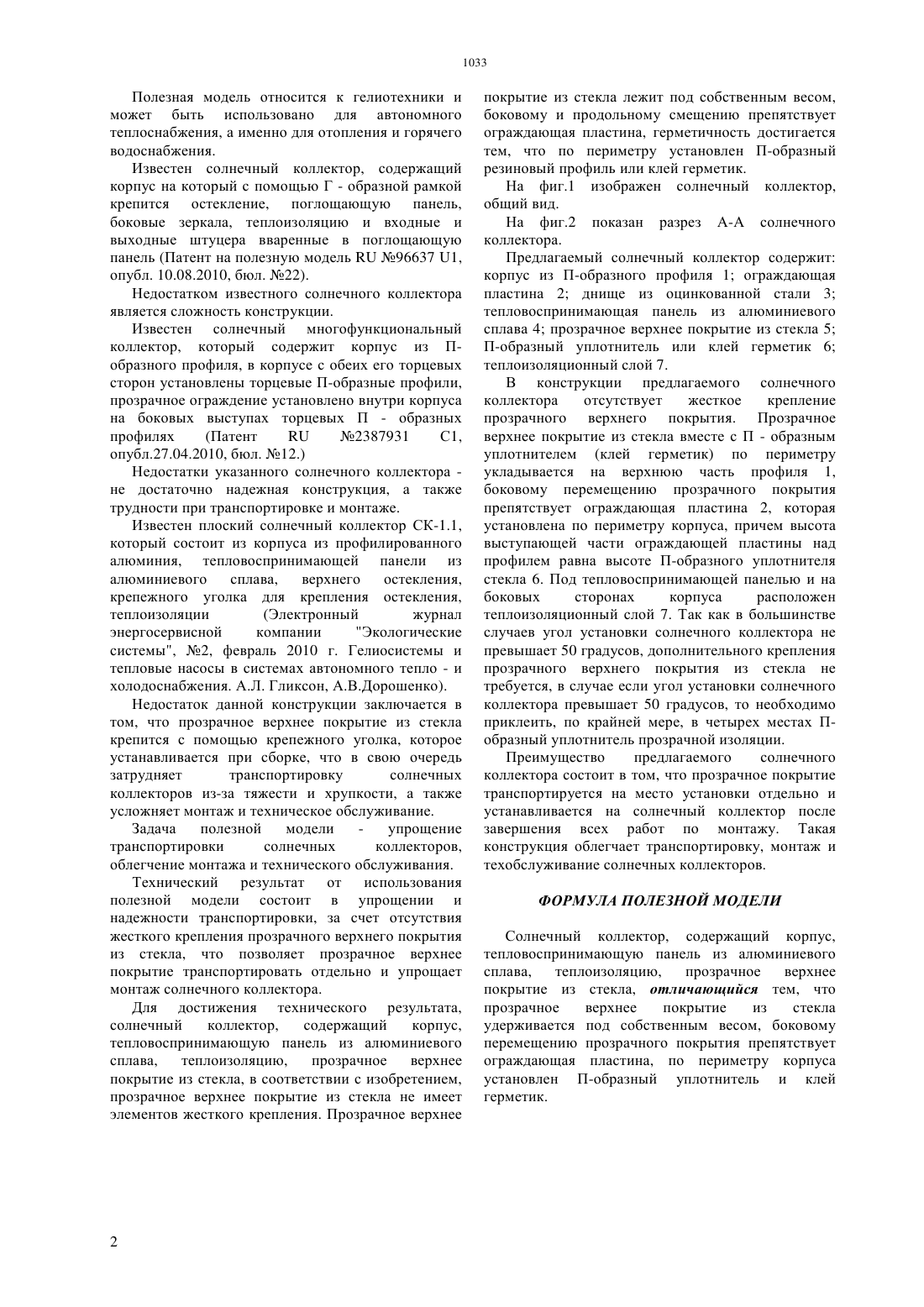

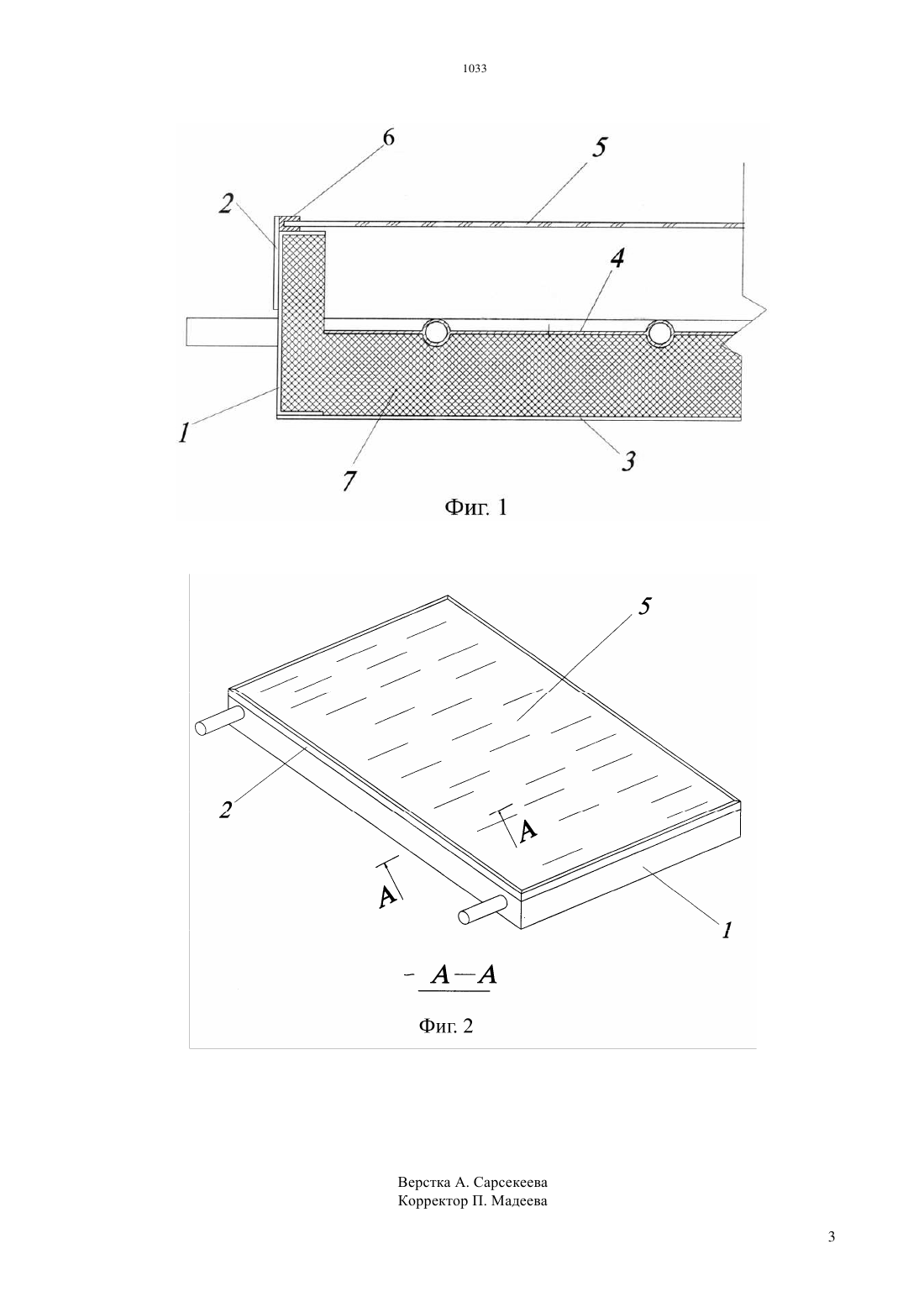

(51) 24 2/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Солнечный коллектор, содержащий корпус,тепловоспринимающую панель из алюминиевого сплава,теплоизоляцию,прозрачное верхнее покрытие из стекла, которое не имеет элементов жесткого крепления. Прозрачное верхнее покрытие из стекла лежит под собственным весом, боковому и продольному смещению препятствует ограждающая пластина, герметичность достигается тем, что по периметру установлен П-образный резиновый профиль или клей герметик. Преимущество предлагаемого солнечного коллектора состоит в том, что прозрачное покрытие транспортируется на место установки отдельно и устанавливается на солнечный коллектор после завершения всех работ по монтажу. Такая конструкция облегчает транспортировку, монтаж и техобслуживание солнечных коллекторов.(72) Кайдаш Валерий Григорьевич Ананьева Ксения Степановна Яфаров Марат Ильдарович Сейтбекова Алина Ерланбековна(73) Некоммерческое акционерное общество Алматинский универститет энергетики и связи Коммунальное государственное учреждение Лицей 90 Управления образования города Алматы(57) Полезная модель относится к гелиотехники и может быть использовано для автономного теплоснабжения, а именно для отопления и горячего водоснабжения. Полезная модель относится к гелиотехники и может быть использовано для автономного теплоснабжения, а именно для отопления и горячего водоснабжения. Известен солнечный коллектор, содержащий корпус на который с помощью Г - образной рамкой крепится остекление, поглощающую панель,боковые зеркала, теплоизоляцию и входные и выходные штуцера вваренные в поглощающую панель (Патент на полезную модель 96637 1,опубл. 10.08.2010, бюл. 22). Недостатком известного солнечного коллектора является сложность конструкции. Известен солнечный многофункциональный коллектор, который содержит корпус из Побразного профиля, в корпусе с обеих его торцевых сторон установлены торцевые П-образные профили,прозрачное ограждение установлено внутри корпуса на боковых выступах торцевых П - образных профилях 2387931 С 1,опубл.27.04.2010, бюл. 12.) Недостатки указанного солнечного коллектора не достаточно надежная конструкция, а также трудности при транспортировке и монтаже. Известен плоский солнечный коллектор СК-1.1,который состоит из корпуса из профилированного алюминия, тепловоспринимающей панели из алюминиевого сплава,верхнего остекления,крепежного уголка для крепления остекления,теплоизоляции(Электронный журнал энергосервисной компании Экологические системы, 2, февраль 2010 г. Гелиосистемы и тепловые насосы в системах автономного тепло - и холодоснабжения. А.Л. Гликсон, А.В.Дорошенко). Недостаток данной конструкции заключается в том, что прозрачное верхнее покрытие из стекла крепится с помощью крепежного уголка, которое устанавливается при сборке, что в свою очередь затрудняет транспортировку солнечных коллекторов из-за тяжести и хрупкости, а также усложняет монтаж и техническое обслуживание. Задача полезной модели упрощение транспортировки солнечных коллекторов,облегчение монтажа и технического обслуживания. Технический результат от использования полезной модели состоит в упрощении и надежности транспортировки, за счет отсутствия жесткого крепления прозрачного верхнего покрытия из стекла, что позволяет прозрачное верхнее покрытие транспортировать отдельно и упрощает монтаж солнечного коллектора. Для достижения технического результата,солнечный коллектор,содержащий корпус,тепловоспринимающую панель из алюминиевого сплава,теплоизоляцию,прозрачное верхнее покрытие из стекла, в соответствии с изобретением,прозрачное верхнее покрытие из стекла не имеет элементов жесткого крепления. Прозрачное верхнее покрытие из стекла лежит под собственным весом,боковому и продольному смещению препятствует ограждающая пластина, герметичность достигается тем, что по периметру установлен П-образный резиновый профиль или клей герметик. На фиг.1 изображен солнечный коллектор,общий вид. На фиг.2 показан разрез А-А солнечного коллектора. Предлагаемый солнечный коллектор содержит корпус из П-образного профиля 1 ограждающая пластина 2 днище из оцинкованной стали 3 тепловоспринимающая панель из алюминиевого сплава 4 прозрачное верхнее покрытие из стекла 5 П-образный уплотнитель или клей герметик 6 теплоизоляционный слой 7. В конструкции предлагаемого солнечного коллектора отсутствует жесткое крепление прозрачного верхнего покрытия. Прозрачное верхнее покрытие из стекла вместе с П - образным уплотнителем (клей герметик) по периметру укладывается на верхнюю часть профиля 1,боковому перемещению прозрачного покрытия препятствует ограждающая пластина 2, которая установлена по периметру корпуса, причем высота выступающей части ограждающей пластины над профилем равна высоте П-образного уплотнителя стекла 6. Под тепловоспринимающей панелью и на боковых сторонах корпуса расположен теплоизоляционный слой 7. Так как в большинстве случаев угол установки солнечного коллектора не превышает 50 градусов, дополнительного крепления прозрачного верхнего покрытия из стекла не требуется, в случае если угол установки солнечного коллектора превышает 50 градусов, то необходимо приклеить, по крайней мере, в четырех местах Побразный уплотнитель прозрачной изоляции. Преимущество предлагаемого солнечного коллектора состоит в том, что прозрачное покрытие транспортируется на место установки отдельно и устанавливается на солнечный коллектор после завершения всех работ по монтажу. Такая конструкция облегчает транспортировку, монтаж и техобслуживание солнечных коллекторов. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Солнечный коллектор, содержащий корпус,тепловоспринимающую панель из алюминиевого сплава,теплоизоляцию,прозрачное верхнее покрытие из стекла, отличающийся тем, что прозрачное верхнее покрытие из стекла удерживается под собственным весом, боковому перемещению прозрачного покрытия препятствует ограждающая пластина, по периметру корпуса установлен П-образный уплотнитель и клей герметик.
