Карусельная сушилка для семян

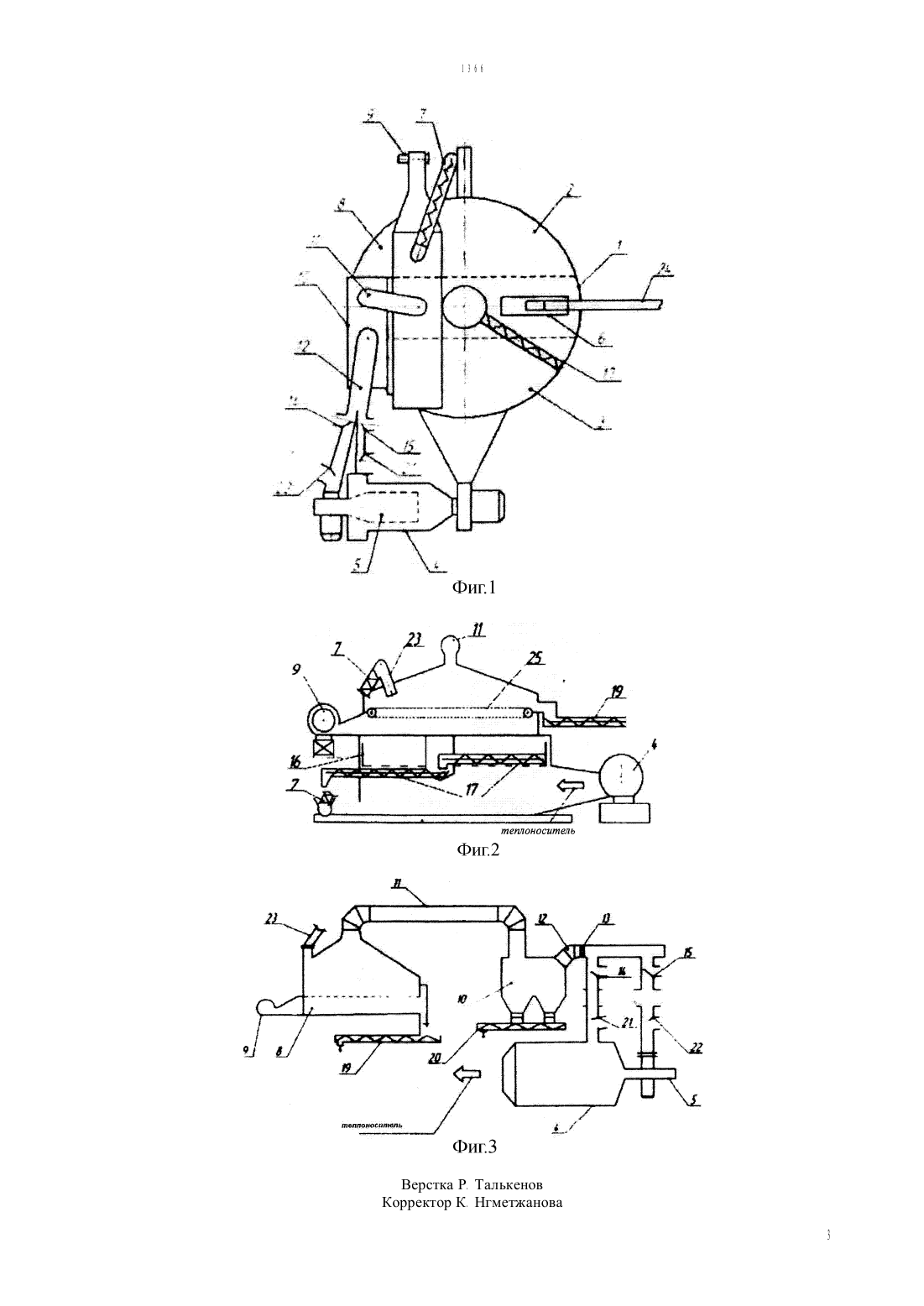

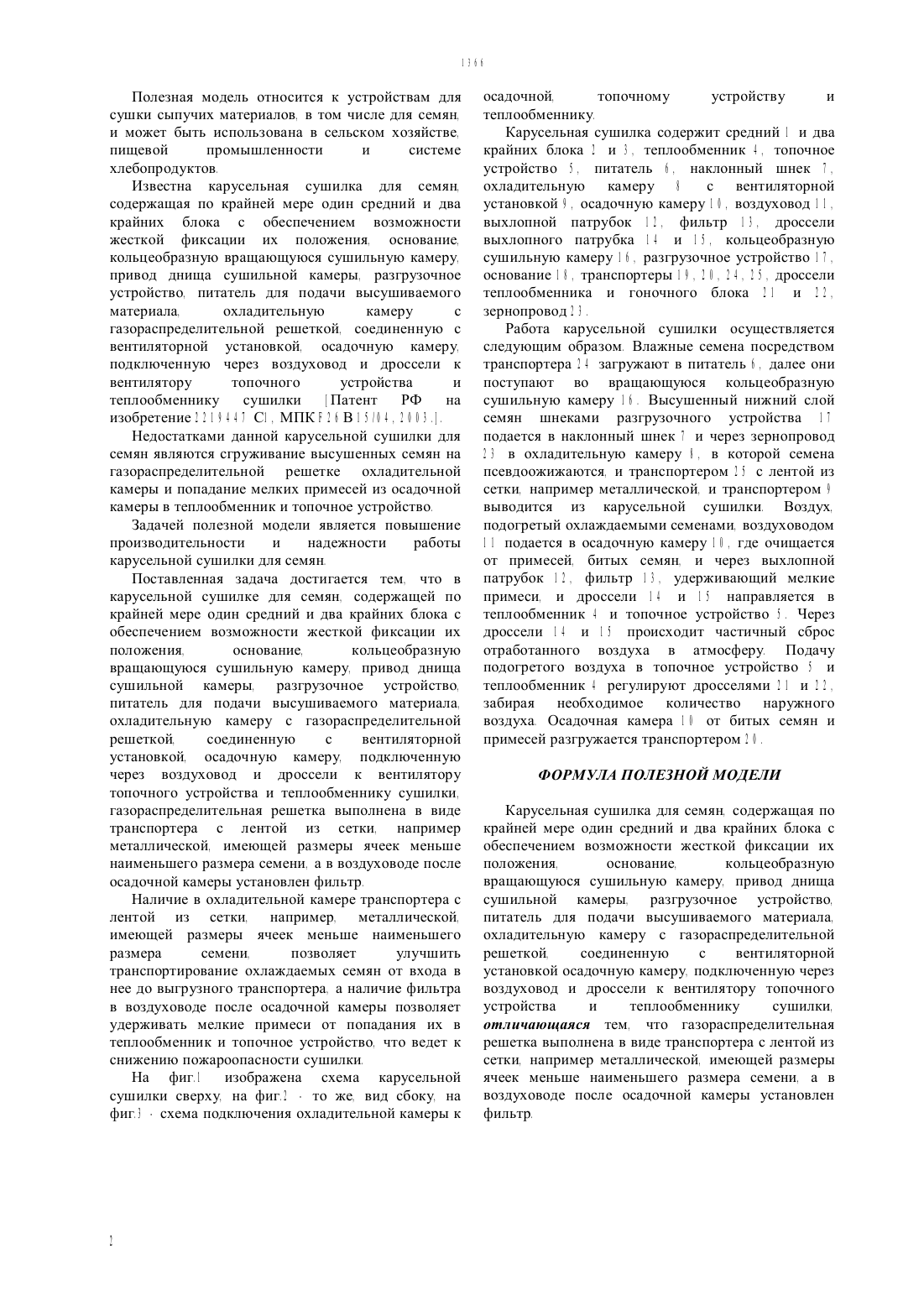

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАНч 3 ч Кушнир Валентина Геннадьевна Бенюх Олег Анатольевич Баймухамедов Малик Файзулович Кушнир Алексей Сергеевичч З ч Учреждение Костанайский социальнотехнический университет им, академика Зулхарнай Алдамжарч 5 ч ч КАРУСЕЛЬНАЯ СУШИЛКА ДЛЯ СЕМЯН ч 5 ч Карусельная сушилка для семян относится к устройствам для сушки сыпучих материалов в том числе для семян и может быть использована в сельском хозяйстве. пищевой промышленности и системе хлебопродуктовУстройство включает в себя по крайней мере один средний и два крайних блока с обеспечением возможности жесткой фиксации их положения. основание. кольцеобразную вращающуюся сушильную камеру. привод днища сушильной камеры. разгрузочное устройство. питатель для подачи высушиваемого материала охладительную камеру с газораспределительной решеткой. соединенную с вентиляторной установкой. осадочную камеру подключенную через воздуховод и дроссели к вентилятору топочного устройства и теплообменнику сушилки. газораспределительная решетка выполнена в виде транспортера с лентой из сетки. например металлической, имеющей размеры ячеек меньше наименьшего размера семени. а в воздуховоде после осадочной камеры установленПолезная Модель относится к устройствам для сушки сыпучих материалов. в том числе для семян и может быть использована в сельском хозяйстве пищевой промышленности и системе хлебопродуктов.Известна карусельная сушилка для семян содержащая по крайней мере один средний и два крайних блока с обеспечением возможности жесткой фиксации их положения. основание кольцеобразную вращающуюся сушильную камеру. привод днища сушильной камеры. разгрузочное устройство. питатель для подачи высушиваемого материала. охладительную камеру с газораспределительной решеткой. соединенную с вентиляторной установкой осадочную камеру подключенную через воздуховод и дроссели квентилятору топочного устройства и теплообменнику сушилки Патент РФ на изобретение 2219 НТ СМПКР 6 В 1501.03Недостатками данной карусельной сушилки для семян являются сгруживание высушенных семян на газораспределительной решетке охладительной камеры и попадание мелких примесей из осадочной камеры в теплообменник И топочное устройство.Задачей полезной модели является повышение производительности и надежности работы карусельной сушилки для семянПоставленная задача достигается тем. что в карусельной сушилке для семян. содержащей по крайней мере один средний и два крайних блока с обеспечением возможности жесткой фиксации ихположения основание кольцеобразную вращающуюся сушильную камеру. привод днища сушильной камеры. разгрузочное устройство.питатель ДЛЯ ПОДЗЧИ ВЫСУШИВЗСМОГО материала. ОХПЗДИТСЛЬНУЮ камеру С ГЗЗОрЗСПрСДЛИТСЛЬНОЙрешеткой. соединенную с вентиляторной установкой. осадочную камеру. подключенную через воздуховод и дроссели к вентиляторутопочного устройства и теплообменнику сушилки газораспределительная решетка выполнена в виде транспортера с лентой из сетки например металлической. имеющей размеры ячеек меньше наименьшего размера семени. а в воздуховоде после осадочной камеры установлен фильтрНаличие в охладительной камере транспортера слентой из сетки например. металлической. имеющей размеры ячеек меньше наименьшего размера семени. позволяет улучшитьтранспортирование охлаждаемых семян от входа в нее до выгрузного транспортера. а наличие фильтра в воздуховоде после осадочной камеры позволяет удерживать мелкие примеси от попадания их в теплообменник и топочное устройство. что ведет к снижению пожароопасности сушилкиНа фиг.1 изображена схема карусельной сушилки сверху. на фиг то же вид сбоку. на фиг - схема подключения охладительной камеры кКарусельная сушилка содержит средний 1 и два крайних блока и . теплообменник 1 топочное устройство 5 . питатель 6 . наклонный шнек Т . охладительную камеру 8 с вентиляторной установкой 9 . осадочную камеру 1 П . воздуховод 1 1 . выхлопной патрубок 1 . фильтр 1 З . дроссели выхлопного патрубка 1 4 и 1 5 . кольцеобразную сушильную камеру 1 6 . разгрузочное устройство 1 Т . основание 1 . транспортеры 9 у 0 ч 4 , 5 ч дроссели теплообменника и гоночного блока 2 1 и . зернопровод .Работа карусельной сушилки осуществляется следующим образом. Влажные семена посредством транспортера 4 загружают в питатель 6 . далее онипоступают во вращающуюся кольцеобразную сушильную камеру бч Высушенный нижний слой семян шнеками разгрузочного устройства Нподается в наклонный шнек и через зернопровод в охладительную камеру Вы в которой семена псевдоожижаются. и транспортером 2 5 с лентой из сетки. например металлической и транспортером 9 выводится из карусельной сушилки Воздух. подогретый охлаждаемыми семенами. воздуховодом 1 1 подается в осадочную камеру П . где очищается от примесей. битых семян и через выхлопной патрубок . фильтр 13. удерживающий мелкие примеси. и дроссели Н и 5 направляется в теплообменник 4 и топочное устройство 5 Через дроссели 14 и 15 происходит частичный сброс отработанного воздуха в атмосферу Подачу подогретого воздуха в топочное устройство 5 и теплообменник 4 регулируют дросселями 1 и . забирая необходимое количество наружного воздуха. Осадочная камера 10 от битых семян и примесей разгружается транспортером П .Карусельная сушилка для семян. содержащая по крайней мере один средний и два крайних блока с обеспечением возможности жесткой фиксации ихположения. основание кольцеобразную вращающуюся сушильную камеру. привод днища сушильной камеры разгрузочное устройство.питатель для подачи высушиваемого материала. охладительную камеру с газораспределительной решеткой соединенную с вентиляторной установкой осадочную камеру. подключенную через воздуховод и дроссели к вентилятору топочного устройства И теплообменнику сушилки. отличающаяся тем. что газораспределительная решетка выполнена в виде транспортера с лентой из сетки. например металлической. имеющей размеры ячеек меньше наименьшего размера семени. а в воздуховоде после осадочной камеры установлен
