Скамейка с информационным или рекламным носителем

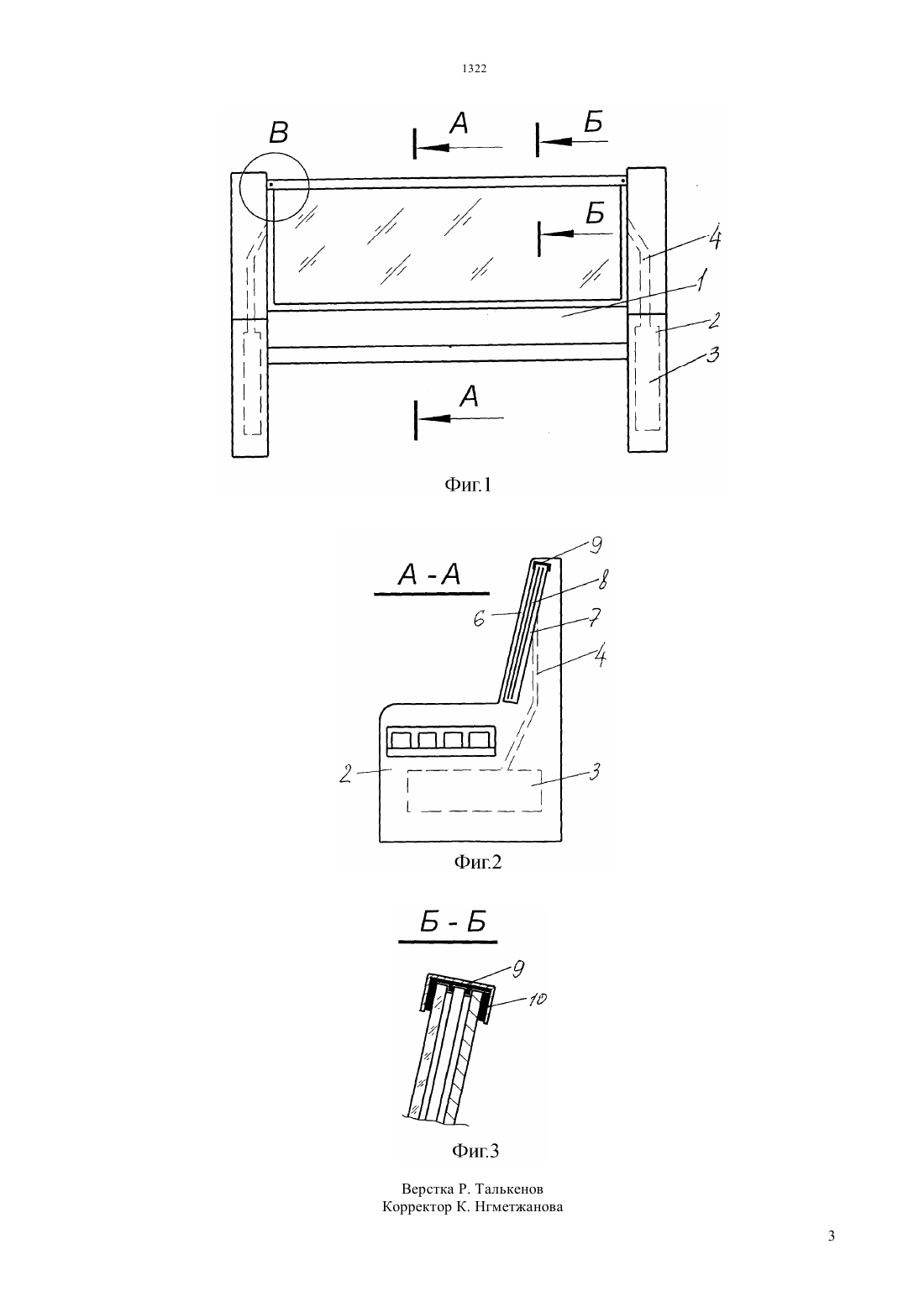

(51) 47 11/00 (2006.01) 09 23/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ а задняя часть выполнена из прочного непрозрачного материала, информационный или рекламный носитель, размещенный между фасадной и задней частями спинки, согласно полезной модели спинка снабжена п-образной крышкой с узлом уплотнения, боковые опоры, выполненные из бетона,имеют полости для размещения оборудования для работы информационного или рекламного носителя, причем полости соединены с каналами, связанными с рекламным носителем. Конструкция скамейки имеет повышенную прочность и устойчивость с обеспечением сохранности качества информационного или рекламного носителя, а также возможности размещения дополнительного оборудования для работы носителя.(72) Парфенов Сергей Николаевич Кенетай Мухит(54) СКАМЕЙКА С ИНФОРМАЦИОННЫМ ИЛИ РЕКЛАМНЫМ НОСИТЕЛЕМ(57) Полезная модель относится к городской мебели, а именно к скамейкам с рекламным или информационным носителем, размещаемым на улицах, остановках общественного транспорта и других общественных местах. В конструкции скамейки с информационным или рекламным носителем, содержащей сиденье,прикрепленное к боковым опорам, спинку, фасадная часть которой выполнена из прозрачного материала, 1322 Полезная модель относится к городской мебели,а именно к скамейкам с информационным или рекламным носителем, размещаемым на улицах,остановках общественного транспорта и в других общественных местах. Известна скамейка,совмещенная с информационным или рекламным носителем,которая содержит сиденье с легкими металлическими боковыми опорами и спинку при этом спинка выполнена составной как минимум из двух элементов, установленных с возможностью разъема, фасадная часть спинки выполнена из прозрачного материала, задняя часть спинки выполнена из прочного, непрозрачного материала,при этом информационный или рекламный носитель размещен между фасадной и задней частями спинки. Спинка содержит раму, жестко соединенную с сиденьем фасадная и задняя части спинки не прикреплены к раме и свободно перемещаются по вертикали, их движение ограничивает рама спинки снизу и планка сверху, закрепляемая болтами (Пат.91824, кл. А 47 С 11/00, 09 23/00, оп. 10.03.2010). Недостаток данной конструкции скамейки состоит в невысокой прочности и устойчивости конструкции, имеющей легкие металлические опоры, кроме того, наличие планки не обеспечит сохранности информационного носителя от проникновения влаги и пыли. Недостатком является также отсутствие элементов, обеспечивающих возможность использования дополнительного оборудования для носителя, например, для подсветки. Задачей предлагаемой полезной модели является разработка конструкции скамейки повышенной прочности и устойчивости с обеспечением сохранности качества информационного или рекламного носителя, а также возможности размещения дополнительного оборудования для работы носителя. Для этого в конструкции скамейки с информационным или рекламным носителем,содержащей сиденье, прикрепленное к боковым опорам, спинку, фасадная часть которой выполнена из прозрачного материала, а задняя часть выполнена из прочного непрозрачного материала,информационный или рекламный носитель,размещенный между фасадной и задней частями спинки, согласно полезной модели спинка снабжена п-образной крышкой с узлом уплотнения, боковые опоры, выполненные из бетона, имеют полости для размещения оборудования для работы информационного или рекламного носителя, причем полости соединены с каналами, связанными с рекламным носителем. На чертежах представлена предлагаемая конструкция скамейки, на фиг.1 - общий вид, на фиг.2 - вид сбоку, на фиг.3 - п-образная крышка с узлом уплотнения. Скамейка состоит из сиденья 1, закрепленного в боковых опорах 2, выполненных из бетона и содержащих полости 3 с дверцами или съемными крышками (не показаны) для размещения оборудования, например, для подсветки носителя 8,размещенного между фасадной частью спинки 6 и задней частью спинки 7, что позволяет осветить рекламный носитель 8 в ночное время суток. Полости 3 соединены с каналами 4,предназначенными,например,для подвода электроэнергии, и которые связаны с рекламным носителем 8. Фасадная часть спинки 6 выполнена из прозрачного материала, а задняя часть спинки 7 из непрозрачного прочного материала. Крышка 9 выполнена п-образной формы,снабжена эластичным узлом уплотнения 10,надежно закрывающим рекламный носитель 8, и закрепляется с помощью болтов со сферической головкой по обе стороны крышки (не показано), что обеспечивает сохранность рекламного носителя 8 от влияния внешних погодных условий и от несанкционированного вскрытия. Предлагаемая конструкция скамейки повышенной прочности позволяет размещать в ней рекламные и информационные носители без угрозы вскрытия и проникновения влаги, что исключает порчу носителя. Наличие рекламного или информационного носителя с возможностью освещения в темное время суток придаст эстетичность общему виду конструкции скамейки. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Скамейка с информационным или рекламным носителем, содержащая сиденье, прикрепленное к боковым опорам, спинку, фасадная часть которой выполнена из прозрачного материала, а задняя часть выполнена из прочного непрозрачного материала,информационный или рекламный носитель,размещенный между фасадной и задней частями спинки, отличающаяся тем, что спинка снабжена п-образной крышкой с узлом уплотнения и болтами со сферической головкой по обе стороны крышки,боковые опоры, выполненные из бетона, имеют полости для размещения оборудования для работы информационного или рекламного носителя, причем полости соединены с каналами, связанными с рекламным носителем.
