Установка для выращивания ценных видов рыб и формирования маточного стада

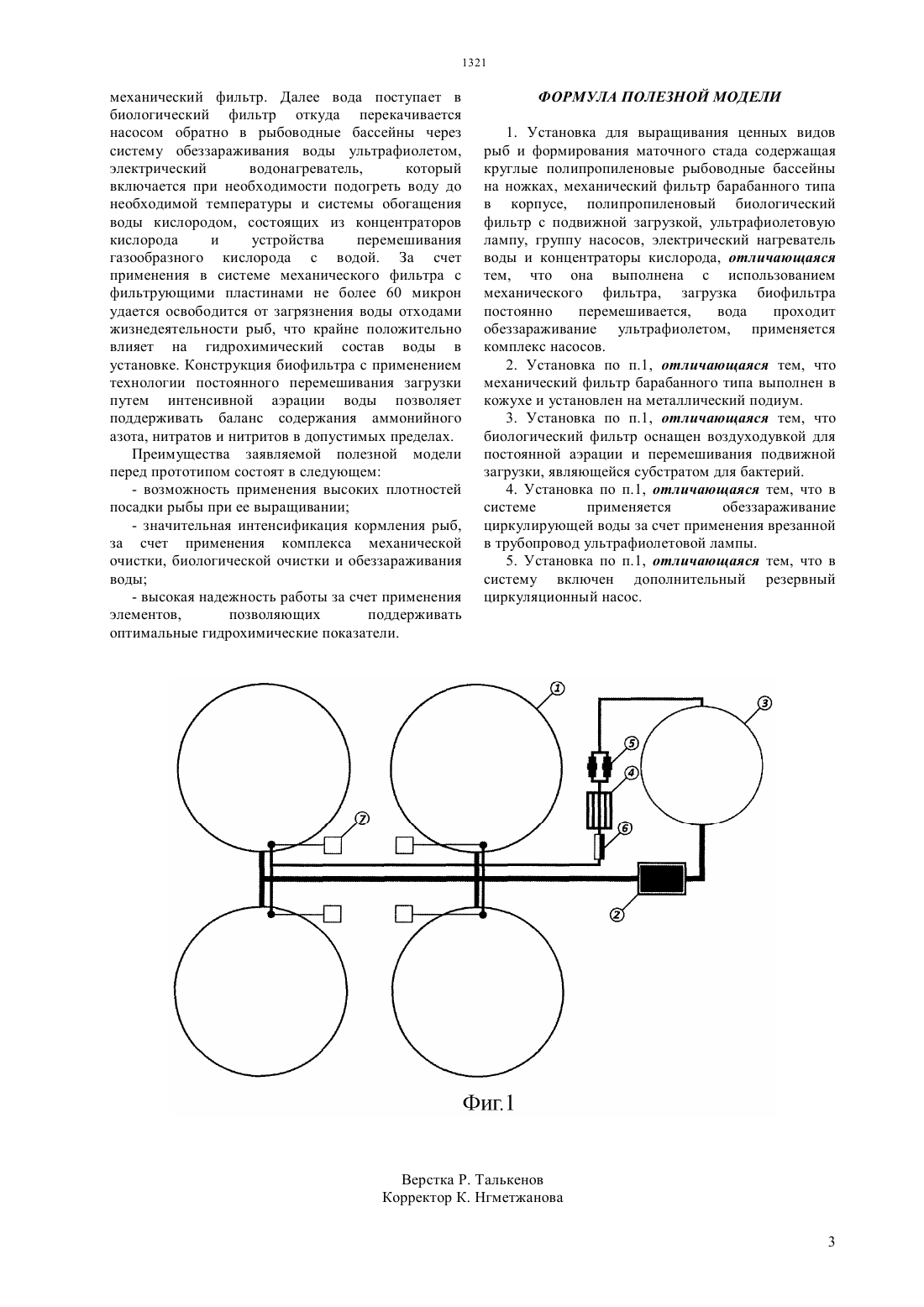

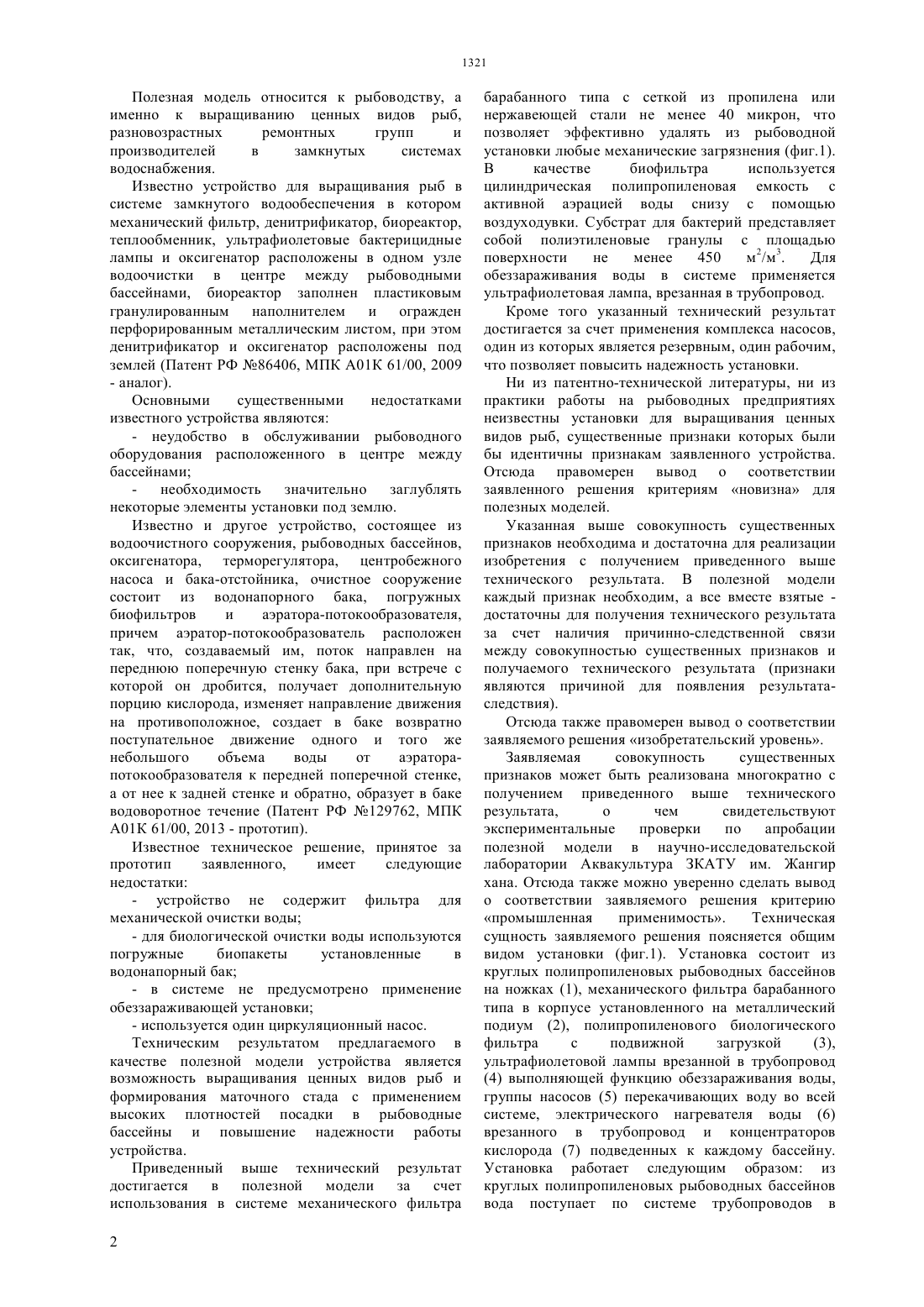

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ производителей в замкнутых системах водоснабжения. Рыбоводный бассейн, биофильтр с подвижной загрузкой, механический барабанный фильтр,концентратор кислорода, ультрафиолетовая лампа,комплекс насосов, электрический нагреватель воды. Установка выполнена в виде круглых полипропиленовых рыбоводных бассейнов на ножках, соединенных посредством трубопроводов с механическим фильтром барабанного типа,биофильтром с подвижной загрузкой и концентраторами кислорода. В трубопроводы врезаны ультрафиолетовая лампа и электрический нагреватель воды. Технический результат от использования полезной модели достигается за счет возможности применения высоких плотностей посадки при выращивании ценных видов рыб и формировании маточного стада и повышения надежности работы установки.(72) Бектурганов Нуралы Султанович Идрисов Динмухамет Аппазович Зейнуллин Абдикарим Абжалелович Сергалиев Нурлан Хабибуллович Ким Александр Викторович(73) Республиканское государственное предприятие на праве хозяйственного ведения ЗападноКазахстанский аграрно-технический университет им. Жангир хана Министерства образования и науки Республики Казахстан Акционерное общество Национальный научно-технологический холдинг Парасат(54) УСТАНОВКА ДЛЯ ВЫРАЩИВАНИЯ ЦЕННЫХ ВИДОВ РЫБ И ФОРМИРОВАНИЯ МАТОЧНОГО СТАДА(57) Полезная модель относится к области рыбоводства, а именно к выращиванию ценных видов рыб, разновозрастных ремонтных групп и Полезная модель относится к рыбоводству, а именно к выращиванию ценных видов рыб,разновозрастных ремонтных групп и производителей в замкнутых системах водоснабжения. Известно устройство для выращивания рыб в системе замкнутого водообеспечения в котором механический фильтр, денитрификатор, биореактор,теплообменник, ультрафиолетовые бактерицидные лампы и оксигенатор расположены в одном узле водоочистки в центре между рыбоводными бассейнами, биореактор заполнен пластиковым гранулированным наполнителем и огражден перфорированным металлическим листом, при этом денитрификатор и оксигенатор расположены под землей (Патент РФ 86406, МПК А 01 К 61/00, 2009- аналог). Основными существенными недостатками известного устройства являются- неудобство в обслуживании рыбоводного оборудования расположенного в центре между бассейнами необходимость значительно заглублять некоторые элементы установки под землю. Известно и другое устройство, состоящее из водоочистного сооружения, рыбоводных бассейнов,оксигенатора, терморегулятора, центробежного насоса и бака-отстойника, очистное сооружение состоит из водонапорного бака, погружных биофильтров и аэратора-потокообразователя,причем аэратор-потокообразователь расположен так, что, создаваемый им, поток направлен на переднюю поперечную стенку бака, при встрече с которой он дробится, получает дополнительную порцию кислорода, изменяет направление движения на противоположное, создает в баке возвратно поступательное движение одного и того же небольшого объема воды от аэраторапотокообразователя к передней поперечной стенке,а от нее к задней стенке и обратно, образует в баке водоворотное течение (Патент РФ 129762, МПК А 01 К 61/00, 2013 - прототип). Известное техническое решение, принятое за прототип заявленного,имеет следующие недостатки- устройство не содержит фильтра для механической очистки воды- для биологической очистки воды используются погружные биопакеты установленные в водонапорный бак- в системе не предусмотрено применение обеззараживающей установки- используется один циркуляционный насос. Техническим результатом предлагаемого в качестве полезной модели устройства является возможность выращивания ценных видов рыб и формирования маточного стада с применением высоких плотностей посадки в рыбоводные бассейны и повышение надежности работы устройства. Приведенный выше технический результат достигается в полезной модели за счет использования в системе механического фильтра 2 барабанного типа с сеткой из пропилена или нержавеющей стали не менее 40 микрон, что позволяет эффективно удалять из рыбоводной установки любые механические загрязнения (фиг.1). В качестве биофильтра используется цилиндрическая полипропиленовая емкость с активной аэрацией воды снизу с помощью воздуходувки. Субстрат для бактерий представляет собой полиэтиленовые гранулы с площадью поверхности не менее 450 м 2/м 3. Для обеззараживания воды в системе применяется ультрафиолетовая лампа, врезанная в трубопровод. Кроме того указанный технический результат достигается за счет применения комплекса насосов,один из которых является резервным, один рабочим,что позволяет повысить надежность установки. Ни из патентно-технической литературы, ни из практики работы на рыбоводных предприятиях неизвестны установки для выращивания ценных видов рыб, существенные признаки которых были бы идентичны признакам заявленного устройства. Отсюда правомерен вывод о соответствии заявленного решения критериям новизна для полезных моделей. Указанная выше совокупность существенных признаков необходима и достаточна для реализации изобретения с получением приведенного выше технического результата. В полезной модели каждый признак необходим, а все вместе взятые достаточны для получения технического результата за счет наличия причинно-следственной связи между совокупностью существенных признаков и получаемого технического результата (признаки являются причиной для появления результатаследствия). Отсюда также правомерен вывод о соответствии заявляемого решения изобретательский уровень. Заявляемая совокупность существенных признаков может быть реализована многократно с получением приведенного выше технического результата,о чем свидетельствуют экспериментальные проверки по апробации полезной модели в научно-исследовательской лаборатории Аквакультура ЗКАТУ им. Жангир хана. Отсюда также можно уверенно сделать вывод о соответствии заявляемого решения критерию промышленная применимость. Техническая сущность заявляемого решения поясняется общим видом установки (фиг.1). Установка состоит из круглых полипропиленовых рыбоводных бассейнов на ножках (1), механического фильтра барабанного типа в корпусе установленного на металлический подиум (2), полипропиленового биологического фильтра с подвижной загрузкой(4) выполняющей функцию обеззараживания воды,группы насосов (5) перекачивающих воду во всей системе, электрического нагревателя воды (6) врезанного в трубопровод и концентраторов кислорода (7) подведенных к каждому бассейну. Установка работает следующим образом из круглых полипропиленовых рыбоводных бассейнов вода поступает по системе трубопроводов в механический фильтр. Далее вода поступает в биологический фильтр откуда перекачивается насосом обратно в рыбоводные бассейны через систему обеззараживания воды ультрафиолетом,электрический водонагреватель,который включается при необходимости подогреть воду до необходимой температуры и системы обогащения воды кислородом, состоящих из концентраторов кислорода и устройства перемешивания газообразного кислорода с водой. За счет применения в системе механического фильтра с фильтрующими пластинами не более 60 микрон удается освободится от загрязнения воды отходами жизнедеятельности рыб, что крайне положительно влияет на гидрохимический состав воды в установке. Конструкция биофильтра с применением технологии постоянного перемешивания загрузки путем интенсивной аэрации воды позволяет поддерживать баланс содержания аммонийного азота, нитратов и нитритов в допустимых пределах. Преимущества заявляемой полезной модели перед прототипом состоят в следующем- возможность применения высоких плотностей посадки рыбы при ее выращивании- значительная интенсификация кормления рыб,за счет применения комплекса механической очистки, биологической очистки и обеззараживания воды- высокая надежность работы за счет применения элементов,позволяющих поддерживать оптимальные гидрохимические показатели. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Установка для выращивания ценных видов рыб и формирования маточного стада содержащая круглые полипропиленовые рыбоводные бассейны на ножках, механический фильтр барабанного типа в корпусе, полипропиленовый биологический фильтр с подвижной загрузкой, ультрафиолетовую лампу, группу насосов, электрический нагреватель воды и концентраторы кислорода, отличающаяся тем, что она выполнена с использованием механического фильтра, загрузка биофильтра постоянно перемешивается,вода проходит обеззараживание ультрафиолетом, применяется комплекс насосов. 2. Установка по п.1, отличающаяся тем, что механический фильтр барабанного типа выполнен в кожухе и установлен на металлический подиум. 3. Установка по п.1, отличающаяся тем, что биологический фильтр оснащен воздуходувкой для постоянной аэрации и перемешивания подвижной загрузки, являющейся субстратом для бактерий. 4. Установка по п.1, отличающаяся тем, что в системе применяется обеззараживание циркулирующей воды за счет применения врезанной в трубопровод ультрафиолетовой лампы. 5. Установка по п.1, отличающаяся тем, что в систему включен дополнительный резервный циркуляционный насос.
