Радиометр-дозиметр “ркс-01-соло”

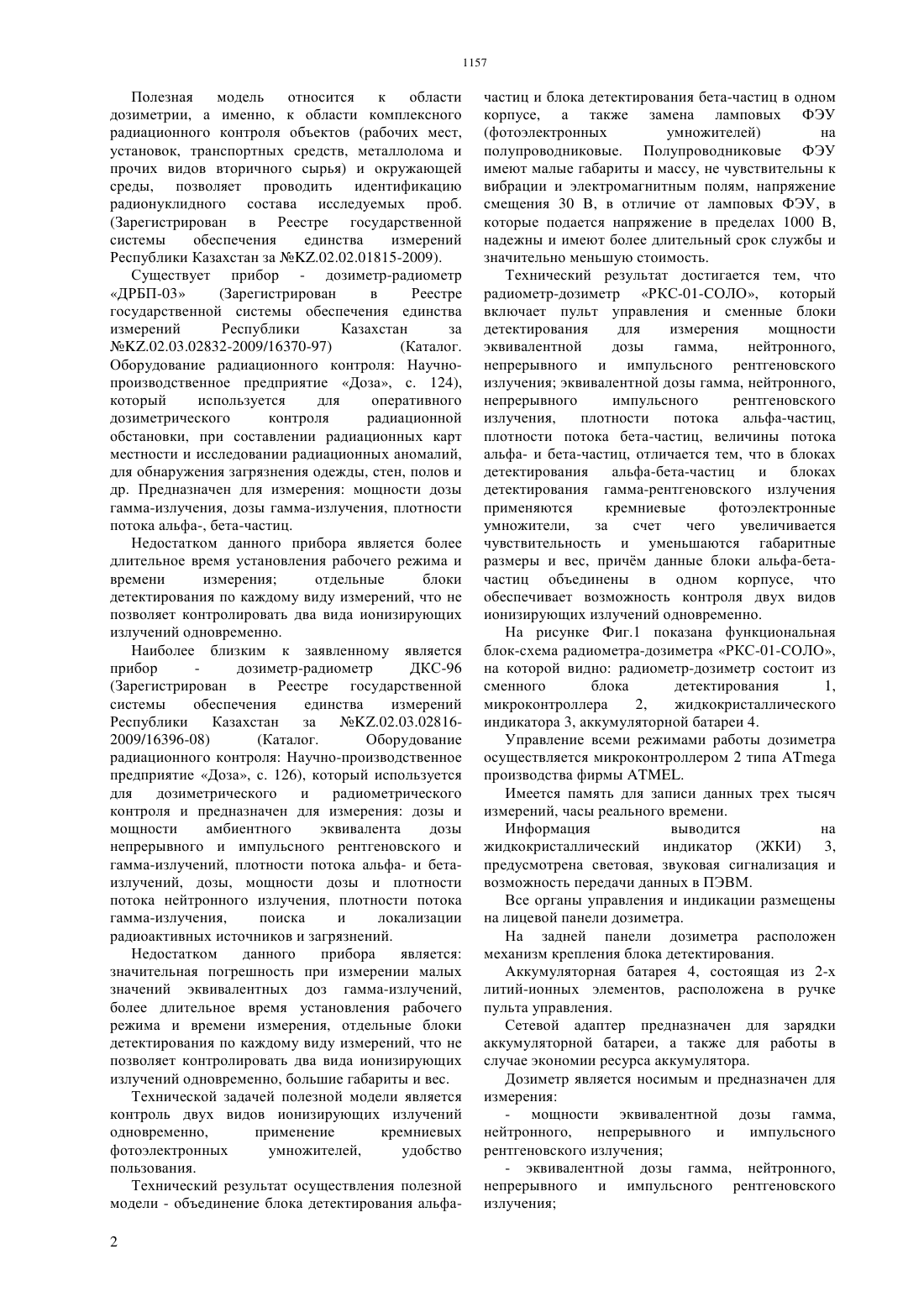

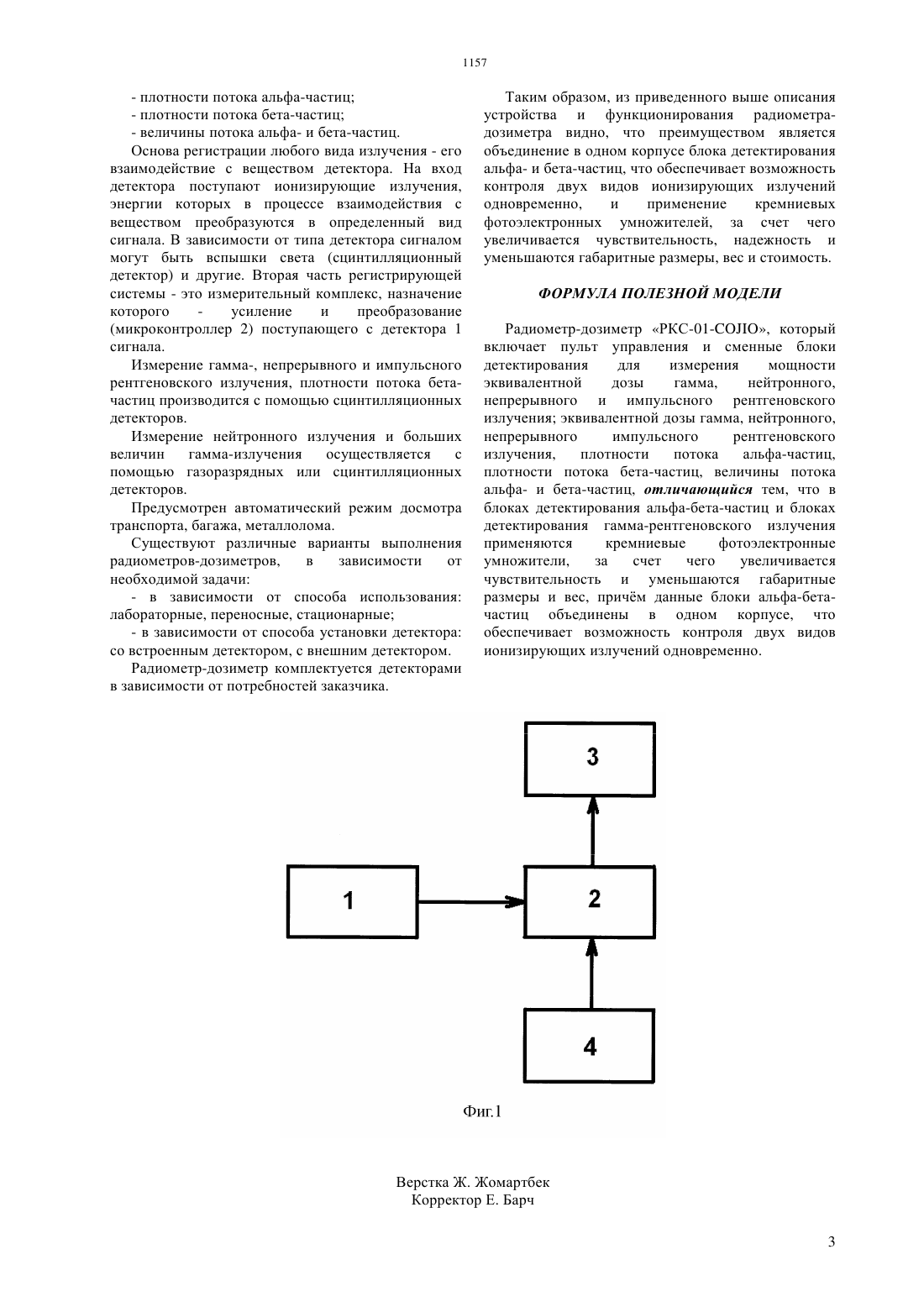

(51) 01 3/00 (2006.01) 01 1/208 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ непрерывного импульсного рентгеновского излучения,плотности потока альфа-частиц,плотности потока бета-частиц, величины потока альфа- и бета-частиц, отличается тем, что в блоках детектирования альфа-бета-частиц и блоках детектирования гамма-рентгеновского излучения применяются кремниевые фотоэлектронные умножители,за счет чего увеличивается чувствительность и уменьшаются габаритные размеры и вес, причм данные блоки альфа-бетачастиц объединены в одном корпусе, что обеспечивает возможность контроля двух видов ионизирующих излучений одновременно. Технический результат осуществления полезной модели - объединение блока детектирования альфачастиц и блока детектирования бета-частиц в одном корпусе, а также замена ламповых ФЭУ(фотоэлектронных умножителей) на полупроводниковые. Полупроводниковые ФЭУ имеют малые габариты и массу, не чувствительны к вибрации и электромагнитным полям, напряжение смещения 30 В, в отличие от ламповых ФЭУ, в которые подается напряжение в пределах 1000 В,надежны и имеют более длительный срок службы и значительно меньшую стоимость.(72) Севостьянов Владимир Николаевич Абеленцев Владимир Владимирович(73) Товарищество с ограниченной ответственностью Соло Лтд(56) Каталог оборудование радиационного контроля Научно-производственное предприятие Доза, 2005, с.126(57) Полезная модель относится к области дозиметрии, а именно, к области комплексного радиационного контроля объектов (рабочих мест,установок, транспортных средств, металлолома и прочих видов вторичного сырья) и окружающей среды, позволяет проводить идентификацию радионуклидного состава исследуемых проб. Радиометр-дозиметр РКС-01-СОЛО, который включает пульт управления и сменные блоки детектирования для измерения мощности эквивалентной дозы гамма,нейтронного,непрерывного и импульсного рентгеновского излучения эквивалентной дозы гамма, нейтронного, 1157 Полезная модель относится к области дозиметрии, а именно, к области комплексного радиационного контроля объектов (рабочих мест,установок, транспортных средств, металлолома и прочих видов вторичного сырья) и окружающей среды, позволяет проводить идентификацию радионуклидного состава исследуемых проб.(Зарегистрирован в Реестре государственной системы обеспечения единства измерений Республики Казахстан за .02.02.01815-2009). Существует прибор - дозиметр-радиометр ДРБП-03(Зарегистрирован в Реестре государственной системы обеспечения единства измерений Республики Казахстан за(Каталог. Оборудование радиационного контроля Научнопроизводственное предприятие Доза, с. 124),который используется для оперативного дозиметрического контроля радиационной обстановки, при составлении радиационных карт местности и исследовании радиационных аномалий,для обнаружения загрязнения одежды, стен, полов и др. Предназначен для измерения мощности дозы гамма-излучения, дозы гамма-излучения, плотности потока альфа-, бета-частиц. Недостатком данного прибора является более длительное время установления рабочего режима и времени измерения отдельные блоки детектирования по каждому виду измерений, что не позволяет контролировать два вида ионизирующих излучений одновременно. Наиболее близким к заявленному является прибор дозиметр-радиометр ДКС-96(Зарегистрирован в Реестре государственной системы обеспечения единства измерений Республики Казахстан за(Каталог. Оборудование радиационного контроля Научно-производственное предприятие Доза, с. 126), который используется для дозиметрического и радиометрического контроля и предназначен для измерения дозы и мощности амбиентного эквивалента дозы непрерывного и импульсного рентгеновского и гамма-излучений, плотности потока альфа- и бетаизлучений, дозы, мощности дозы и плотности потока нейтронного излучения, плотности потока гамма-излучения,поиска и локализации радиоактивных источников и загрязнений. Недостатком данного прибора является значительная погрешность при измерении малых значений эквивалентных доз гамма-излучений,более длительное время установления рабочего режима и времени измерения, отдельные блоки детектирования по каждому виду измерений, что не позволяет контролировать два вида ионизирующих излучений одновременно, большие габариты и вес. Технической задачей полезной модели является контроль двух видов ионизирующих излучений одновременно,применение кремниевых фотоэлектронных умножителей,удобство пользования. Технический результат осуществления полезной модели - объединение блока детектирования альфа 2 частиц и блока детектирования бета-частиц в одном корпусе, а также замена ламповых ФЭУ(фотоэлектронных умножителей) на полупроводниковые. Полупроводниковые ФЭУ имеют малые габариты и массу, не чувствительны к вибрации и электромагнитным полям, напряжение смещения 30 В, в отличие от ламповых ФЭУ, в которые подается напряжение в пределах 1000 В,надежны и имеют более длительный срок службы и значительно меньшую стоимость. Технический результат достигается тем, что радиометр-дозиметр РКС-01-СОЛО, который включает пульт управления и сменные блоки детектирования для измерения мощности эквивалентной дозы гамма,нейтронного,непрерывного и импульсного рентгеновского излучения эквивалентной дозы гамма, нейтронного,непрерывного импульсного рентгеновского излучения,плотности потока альфа-частиц,плотности потока бета-частиц, величины потока альфа- и бета-частиц, отличается тем, что в блоках детектирования альфа-бета-частиц и блоках детектирования гамма-рентгеновского излучения применяются кремниевые фотоэлектронные умножители,за счет чего увеличивается чувствительность и уменьшаются габаритные размеры и вес, причм данные блоки альфа-бетачастиц объединены в одном корпусе, что обеспечивает возможность контроля двух видов ионизирующих излучений одновременно. На рисунке Фиг.1 показана функциональная блок-схема радиометра-дозиметра РКС-01-СОЛО,на которой видно радиометр-дозиметр состоит из сменного блока детектирования 1,микроконтроллера 2,жидкокристаллического индикатора 3, аккумуляторной батареи 4. Управление всеми режимами работы дозиметра осуществляется микроконтроллером 2 типапроизводства фирмы . Имеется память для записи данных трех тысяч измерений, часы реального времени. Информация выводится на жидкокристаллический индикатор(ЖКИ) 3,предусмотрена световая, звуковая сигнализация и возможность передачи данных в ПЭВМ. Все органы управления и индикации размещены на лицевой панели дозиметра. На задней панели дозиметра расположен механизм крепления блока детектирования. Аккумуляторная батарея 4, состоящая из 2-х литий-ионных элементов, расположена в ручке пульта управления. Сетевой адаптер предназначен для зарядки аккумуляторной батареи, а также для работы в случае экономии ресурса аккумулятора. Дозиметр является носимым и предназначен для измерения- мощности эквивалентной дозы гамма,нейтронного,непрерывного и импульсного рентгеновского излучения- величины потока альфа- и бета-частиц. Основа регистрации любого вида излучения - его взаимодействие с веществом детектора. На вход детектора поступают ионизирующие излучения,энергии которых в процессе взаимодействия с веществом преобразуются в определенный вид сигнала. В зависимости от типа детектора сигналом могут быть вспышки света (сцинтилляционный детектор) и другие. Вторая часть регистрирующей системы - это измерительный комплекс, назначение которого усиление и преобразование(микроконтроллер 2) поступающего с детектора 1 сигнала. Измерение гамма-, непрерывного и импульсного рентгеновского излучения, плотности потока бетачастиц производится с помощью сцинтилляционных детекторов. Измерение нейтронного излучения и больших величин гамма-излучения осуществляется с помощью газоразрядных или сцинтилляционных детекторов. Предусмотрен автоматический режим досмотра транспорта, багажа, металлолома. Существуют различные варианты выполнения радиометров-дозиметров,в зависимости от необходимой задачи- в зависимости от способа использования лабораторные, переносные, стационарные- в зависимости от способа установки детектора со встроенным детектором, с внешним детектором. Радиометр-дозиметр комплектуется детекторами в зависимости от потребностей заказчика. Таким образом, из приведенного выше описания устройства и функционирования радиометрадозиметра видно, что преимуществом является объединение в одном корпусе блока детектирования альфа- и бета-частиц, что обеспечивает возможность контроля двух видов ионизирующих излучений одновременно,и применение кремниевых фотоэлектронных умножителей, за счет чего увеличивается чувствительность, надежность и уменьшаются габаритные размеры, вес и стоимость. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Радиометр-дозиметр РКС-01-, который включает пульт управления и сменные блоки детектирования для измерения мощности эквивалентной дозы гамма,нейтронного,непрерывного и импульсного рентгеновского излучения эквивалентной дозы гамма, нейтронного,непрерывного импульсного рентгеновского излучения,плотности потока альфа-частиц,плотности потока бета-частиц, величины потока альфа- и бета-частиц, отличающийся тем, что в блоках детектирования альфа-бета-частиц и блоках детектирования гамма-рентгеновского излучения применяются кремниевые фотоэлектронные умножители,за счет чего увеличивается чувствительность и уменьшаются габаритные размеры и вес, причм данные блоки альфа-бетачастиц объединены в одном корпусе, что обеспечивает возможность контроля двух видов ионизирующих излучений одновременно.
