Устройство согласования двухштыревой антенны зенитного излучения и коаксиальной линии с радиопередающим устройством в диапазоне частот (1,5…12) МГц

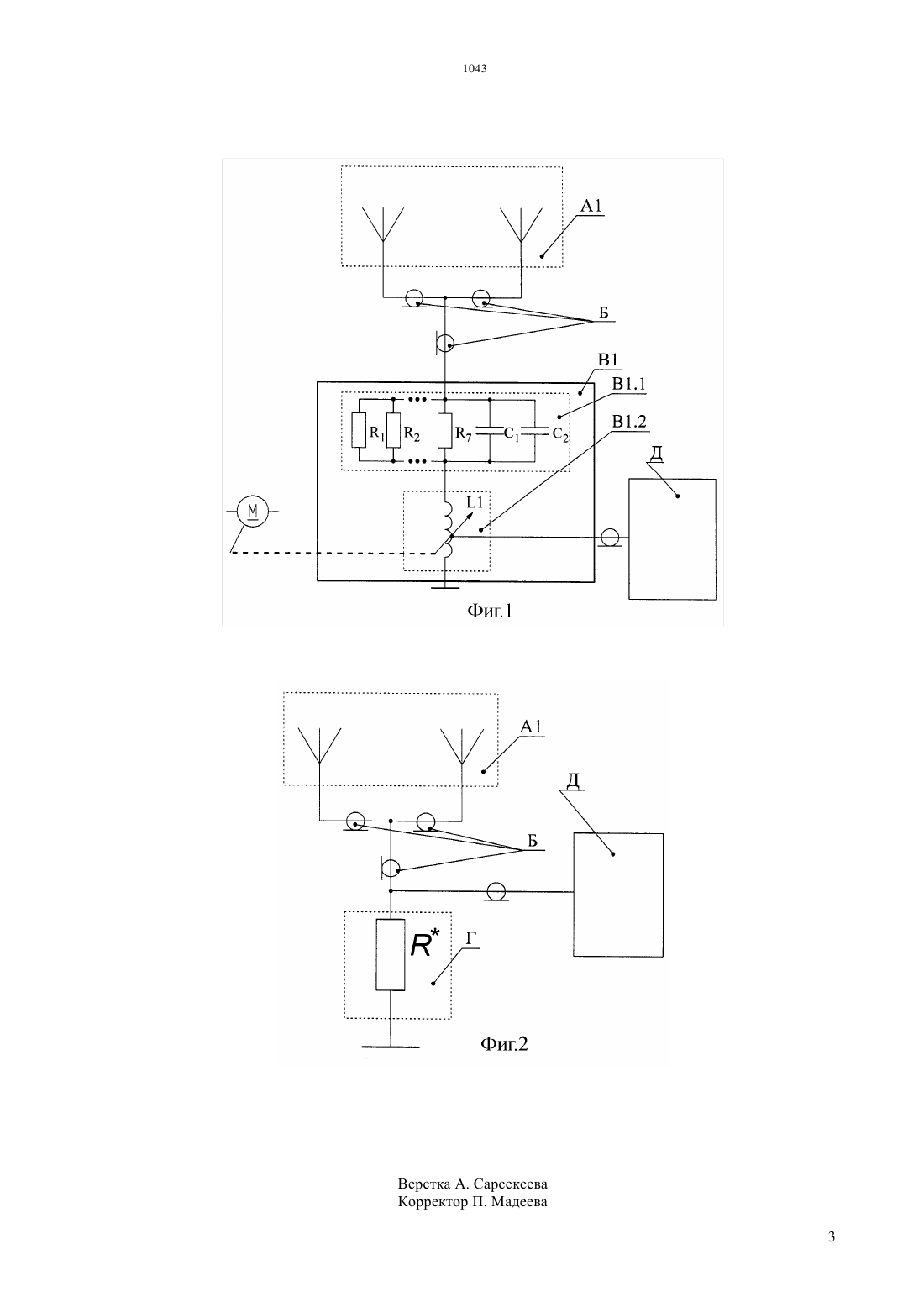

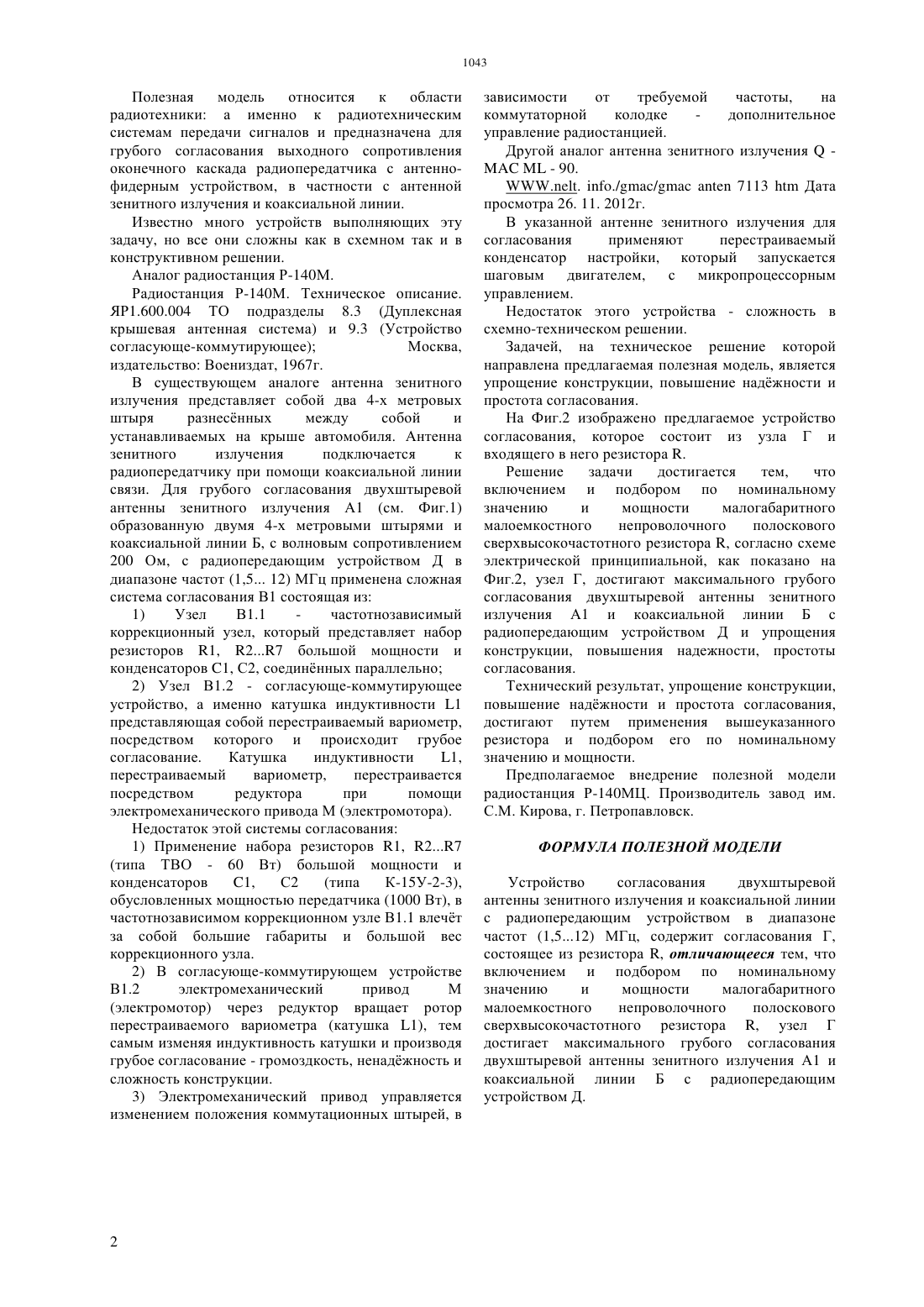

(51) 03 7/40 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Развитие нанотехнологий позволяет изготовлять малогабаритные малоемкостные мощные сверхвысокочастотные резисторы,применение которых позволяет значительно упрощать конструкции, повышать наджность в радиотехнике. Включение такого резистора , как показано на схеме электрической принципиальной см. Фиг.2 узел Г, между антенной зенитного излучения А 1,коаксиальной линии Б и радиопередающим устройством Д и подбором его по номинальному значению и мощности, позволяют получить максимальное грубое согласование двухштыревой антенны зенитного излучения и коаксиальной линии с выходным сопротивлением радиопередающего устройства, имеющего свой внутренний блок АНСУ(антенно-согласующее устройство) и достигают КБВ(коэффициент бегущей волны) во всм диапазоне частот (1,512) МГц - (0,850,97). Указанное согласование исключает частотнозависимый коррекционный узел,перестраиваемый вариометр с его электромеханическим приводом и узел управления электромеханическим приводом. Значительно упрощается конструкция, повышается наджность и простота согласования.(72) Шипилин Владимир Андреевич Борисов Дмитрий Борисович(73) Акционерное общество Завод им. С.М. Кирова(54) УСТРОЙСТВО СОГЛАСОВАНИЯ ДВУХШТЫРЕВОЙ АНТЕННЫ ЗЕНИТНОГО ИЗЛУЧЕНИЯ И КОАКСИАЛЬНОЙ ЛИНИИ С РАДИОПЕРЕДАЮЩИМ УСТРОЙСТВОМ В ДИАПАЗОНЕ ЧАСТОТ (1,512) МГЦ(57) Полезная модель, устройство согласования двухштыревой антенны зенитного излучения и коаксиальной линии с радиопередающим устройством в диапазоне частот (1,512) МГц относится к области радиотехники, конкретно к радиотехническим системам передачи сигналов, и предназначена для грубого согласования выходного сопротивления оконечного каскада радиопередатчика с антенно-фидерным устройством, в частности с антенной зенитного излучения и коаксиальной линии. Известно много устройств выполняющих эту задачу, но все они сложны как в схемном так и в конструктивном решении. Полезная модель относится к области радиотехники а именно к радиотехническим системам передачи сигналов и предназначена для грубого согласования выходного сопротивления оконечного каскада радиопередатчика с антеннофидерным устройством, в частности с антенной зенитного излучения и коаксиальной линии. Известно много устройств выполняющих эту задачу, но все они сложны как в схемном так и в конструктивном решении. Аналог радиостанция Р-140 М. Радиостанция Р-140 М. Техническое описание. ЯР 1.600.004 ТО подразделы 8.3 (Дуплексная крышевая антенная система) и 9.3 (Устройство согласующе-коммутирующее) Москва,издательство Воениздат, 1967 г. В существующем аналоге антенна зенитного излучения представляет собой два 4-х метровых штыря разнеснных между собой и устанавливаемых на крыше автомобиля. Антенна зенитного излучения подключается к радиопередатчику при помощи коаксиальной линии связи. Для грубого согласования двухштыревой антенны зенитного излучения А 1 (см. Фиг.1) образованную двумя 4-х метровыми штырями и коаксиальной линии Б, с волновым сопротивлением 200 Ом, с радиопередающим устройством Д в диапазоне частот (1,5 12) МГц применена сложная система согласования В 1 состоящая из 1) Узел В 1.1 частотнозависимый коррекционный узел, который представляет набор резисторов 1, 27 большой мощности и конденсаторов 1, С 2, соединнных параллельно 2) Узел В 1.2 - согласующе-коммутирующее устройство, а именно катушка индуктивности 1 представляющая собой перестраиваемый вариометр,посредством которого и происходит грубое согласование. Катушка индуктивности 1,перестраиваемый вариометр,перестраивается посредством редуктора при помощи электромеханического привода М (электромотора). Недостаток этой системы согласования 1) Применение набора резисторов 1, 27(типа К-15 У-2-3),обусловленных мощностью передатчика (1000 Вт), в частотнозависимом коррекционном узле В 1.1 влечт за собой большие габариты и большой вес коррекционного узла. 2) В согласующе-коммутирующем устройстве В 1.2 электромеханический привод М(электромотор) через редуктор вращает ротор перестраиваемого вариометра (катушка 1), тем самым изменяя индуктивность катушки и производя грубое согласование - громоздкость, ненаджность и сложность конструкции. 3) Электромеханический привод управляется изменением положения коммутационных штырей, в зависимости от требуемой частоты,на коммутаторной колодке дополнительное управление радиостанцией. Другой аналог антенна зенитного излучения- 90. .//7113 Дата просмотра 26. 11. 2012 г. В указанной антенне зенитного излучения для согласования применяют перестраиваемый конденсатор настройки, который запускается шаговым двигателем, с микропроцессорным управлением. Недостаток этого устройства - сложность в схемно-техническом решении. Задачей, на техническое решение которой направлена предлагаемая полезная модель, является упрощение конструкции, повышение наджности и простота согласования. На Фиг.2 изображено предлагаемое устройство согласования, которое состоит из узла Г и входящего в него резистора . Решение задачи достигается тем,что включением и подбором по номинальному значению и мощности малогабаритного малоемкостного непроволочного полоскового сверхвысокочастотного резистора , согласно схеме электрической принципиальной, как показано на Фиг.2, узел Г, достигают максимального грубого согласования двухштыревой антенны зенитного излучения А 1 и коаксиальной линии Б с радиопередающим устройством Д и упрощения конструкции, повышения надежности, простоты согласования. Технический результат, упрощение конструкции,повышение наджности и простота согласования,достигают путем применения вышеуказанного резистора и подбором его по номинальному значению и мощности. Предполагаемое внедрение полезной модели радиостанция Р-140 МЦ. Производитель завод им. С.М. Кирова, г. Петропавловск. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Устройство согласования двухштыревой антенны зенитного излучения и коаксиальной линии с радиопередающим устройством в диапазоне частот (1,512) МГц, содержит согласования Г,состоящее из резистора , отличающееся тем, что включением и подбором по номинальному значению и мощности малогабаритного малоемкостного непроволочного полоскового сверхвысокочастотного резистора , узел Г достигает максимального грубого согласования двухштыревой антенны зенитного излучения А 1 и коаксиальной линии Б с радиопередающим устройством Д.
