Технологическая линия предварительной сортировки твердых бытовых отходов

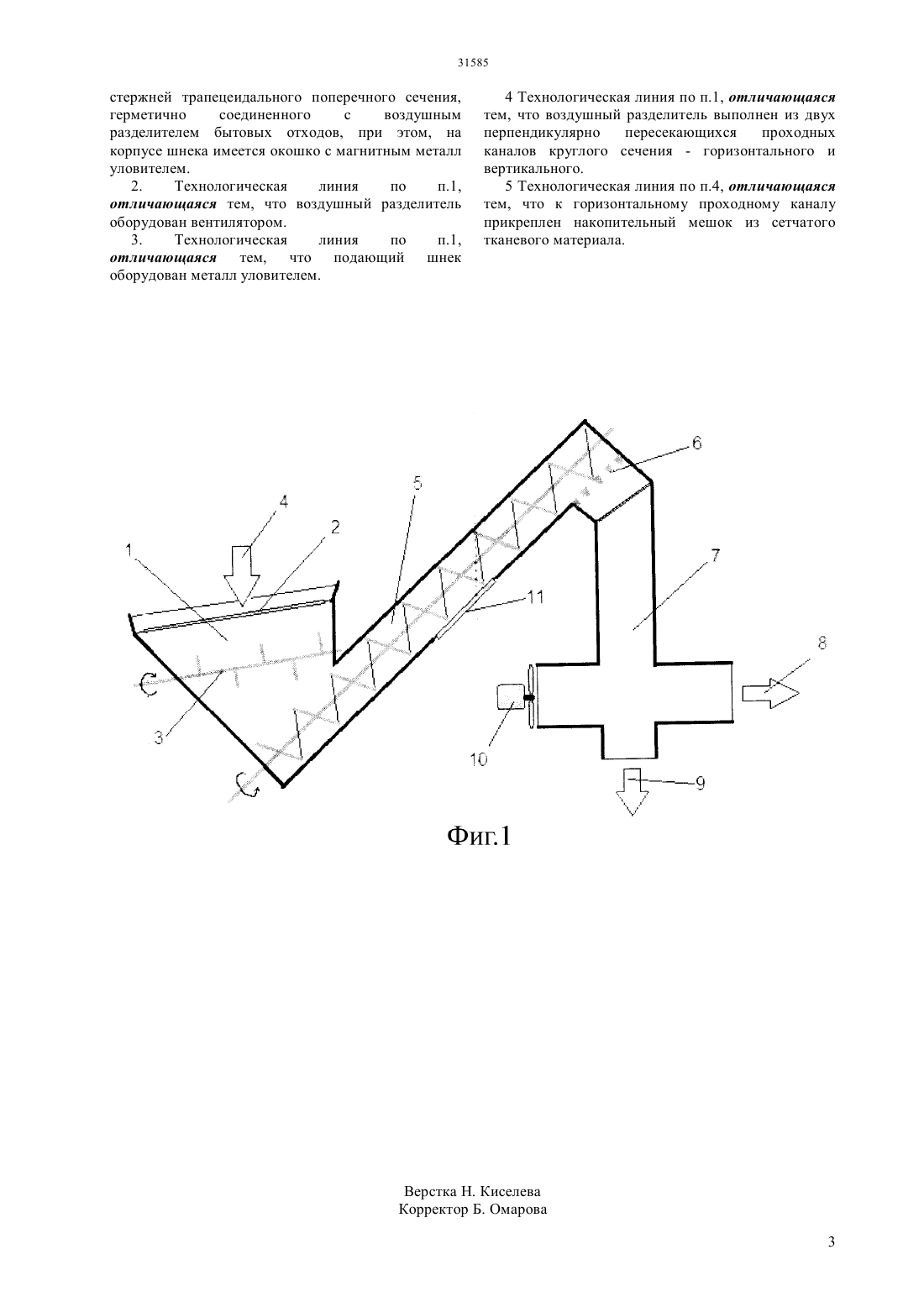

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат извлечение из общего объема бытовых вторичных материальных ресурсов с целью сокращения потоков отходов,направляемых на полигоны для захоронения. Технологическая линия для предварительной сортировки твердых бытовых отходов включает в свой состав приемный бункер, шнек и воздушный разделитель. Из общего объема отходов металлические предметы извлекаются на шнеке, установленном в нем магнитом. Разделение,предварительно измельченных отходов на фракции по их весу осуществляются в воздушном разделителе с помощью потока воздуха,подаваемого в его горизонтальный канал. Предварительное измельчение отходов производится на выходе их из шнека на измельчительной решетке.(72) Каскирбаев Кабидолла Кыстаубаевич Саменова Жанар Кабидоллаевна Арыстангулова Жанар Алибековна Сайлаубаев Мейрам Куатович(73) Республиканское государственное предприятие на праве хозяйственного ведения Павлодарский государственный университет им. С. Торайгырова Министерства образования и науки Республики Казахстан(54) ТЕХНОЛОГИЧЕСКАЯ ЛИНИЯ ПРЕДВАРИТЕЛЬНОЙ СОРТИРОВКИ ТВЕРДЫХ БЫТОВЫХ ОТХОДОВ(57) Изобретение относится к области коммунального хозяйства населенных пунктов, в частности к технологии предварительной сортировке твердых бытовых отходов Изобретение относится к области сортировки твердых бытовых отходов (ТБО) и предназначено для извлечения вторичных материальных ресурсов при сокращении потоков отходов, направляемых на полигоны для захоронения. Известен способ сортировки ТБО(А.С. Матросов. Управление отходами. Изд-во Гардарики, М., 1999, с.121,123), включающий ручной выбор тех или иных ценных компонентов с ленты тихоходного конвейера, на котором разделяется и предварительно извлекается часть черного металлолома (особенно крупнокускового), а также удаляются текстильные компоненты и крупные фрагменты полиэтиленовой пленки,перекрывающие отходы на конвейере и затрудняющие их ручной отбор. Для повышения эффективности ручной сортировки отходы предварительно разделяются на несколько фракций по крупности. Недостатки этого способа сложность его практической реализации (ТБО искусственно делятся по крупности на несколько потоков, каждый из которых требует своего оборудования) и малая надежность оборудования (из-за присутствия в ТБО текстильных компонентов они плохо поддаются грохочению по крупности в барабанных грохотах,забивая отверстия). Как следствие - небольшой выход полезной продукции - всего 12-14 от исходного. Наиболее близким по технической сущности и достигаемому результату по разделению ТБО по фракциям к предлагаемому изобретению является технологическая линия сортировки бытовых отходов ( 2140328 С 1, опублик. 27.10.1999, МПК В 03 В 9/06), которая включает приемный бункер с решеткой и щелевым разгрузочным отверстием,подающий наклонный конвейер от бункера к устройству предварительной сортировки,выполненный со скребками или грунтозацепами. Недостатком изобретения является низкая степень сепарации и высокая трудоемкость процесса сортировки и использование оборудования сложных конструкции. Целью изобретения является снижение трудоемкости и обеспечение надежности работы технологической линии, соответственно снижение эксплуатационных расходов для предварительной сортировки ТБО. Разработка принципиально новой технологической линии предварительной сортировки бытовых отходов обусловлены острыми вопросами, связанные с их переработкой и хранением. Технической задачей изобретения является извлечения из ТБО вторичных материальных ресурсов, в результате которого уменьшаются объемы отходов, направляемых на полигоны для захоронения. Техническим результатом изобретения является извлечение из общего объема бытовых вторичных материальных ресурсов с целью сокращения потоков отходов, направляемых на полигоны для захоронения. 2 Указанный технический результат достигается использованием воздушного потока для разделения ТБО по весу и шнека с магнитом для улавливания металла из потока отходов. На фиг.1 изображен разрез технологической линии для предварительной сортировки ТБО, вид сбоку. В составе предлагаемой технологической линии предварительной сортировки ТБО имеются следующие оборудования приемный щелевой бункер 1 с решеткой 2 и ворошителем 3, под разгрузочным отверстием которого размещено загрузочное окно наклонно расположенного под углом 45 к горизонту подающего шнека 5, на корпусе которого имеется окошка с магнитным металл уловителем 11, а его выгрузочное окно с решеткой 6 из стержней трапецеидального поперечного сечения, герметично соединено с воздушным разделителем 7 бытовых отходов. Предлагаемая технологическая линия работает следующим образом. Бытовые отходы 4 от населения с автотранспорта или мусоровоза разгружаются на решетку 2 с ячейкой 0,30,3 м приемного бункера 1 и крупные включения типа досок, палок, железные прутья и им подобные периодически вручную удаляются на складирование, а прошедшие через рештку 2 в бункере 1 отходы подвергаются ворошению вращающимся ворошителем 3 и им же разрываются пластиковые пакеты с отходами и другие упаковочные материалы. При движении отходов в наклонно расположенном шнеке 5 с помощью магнитного металл уловителя 11 улавливаются имеющиеся в них металлические предметы. Далее проходящие сквозь прозоры решетки 6 отходы подвергаются к дополнительному измельчению и падают вниз по вертикальному каналу воздушного разделителя отходов. Воздушный разделитель 7 состоит из двух перпендикулярно пересекающихся проходных каналов круглого сечения - горизонтального и вертикального, и в разделителе потоком воздуха от вентилятора 10 из общего потока отходов сдуваются легковесные (бумага, пластиковые материалы и подобные им) фракции 8 в специальный сетчатый накопитель (не показан). Тяжеловесные фракции 9(кость, бой стекла и др.), которые не уносились потоком воздуха, проходит дальше в мусорный контейнер, вывозимый на полигон (не показан). Таким образом, осуществляется извлечение из общего объема бытовых вторичных материальных ресурсов, тем самым сокращается поток отходов,направляемых на полигоны для захоронения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Технологическая линия сортировки бытовых отходов, включающая приемный бункер с решеткой,наклонно расположенный подающий шнек,устройство для предварительной сортировки отходов, выгрузочного окна, отличающаяся тем,что выгрузочное окно выполнено с решеткой из стержней трапецеидального поперечного сечения,герметично соединенного с воздушным разделителем бытовых отходов, при этом, на корпусе шнека имеется окошко с магнитным металл уловителем. 2. Технологическая линия по п.1,отличающаяся тем, что воздушный разделитель оборудован вентилятором. 3. Технологическая линия по п.1,отличающаяся тем, что подающий шнек оборудован металл уловителем. 4 Технологическая линия по п.1, отличающаяся тем, что воздушный разделитель выполнен из двух перпендикулярно пересекающихся проходных каналов круглого сечения - горизонтального и вертикального. 5 Технологическая линия по п.4, отличающаяся тем, что к горизонтальному проходному каналу прикреплен накопительный мешок из сетчатого тканевого материала.
