Устройство для сбора и разделения твердых бытовых отходов

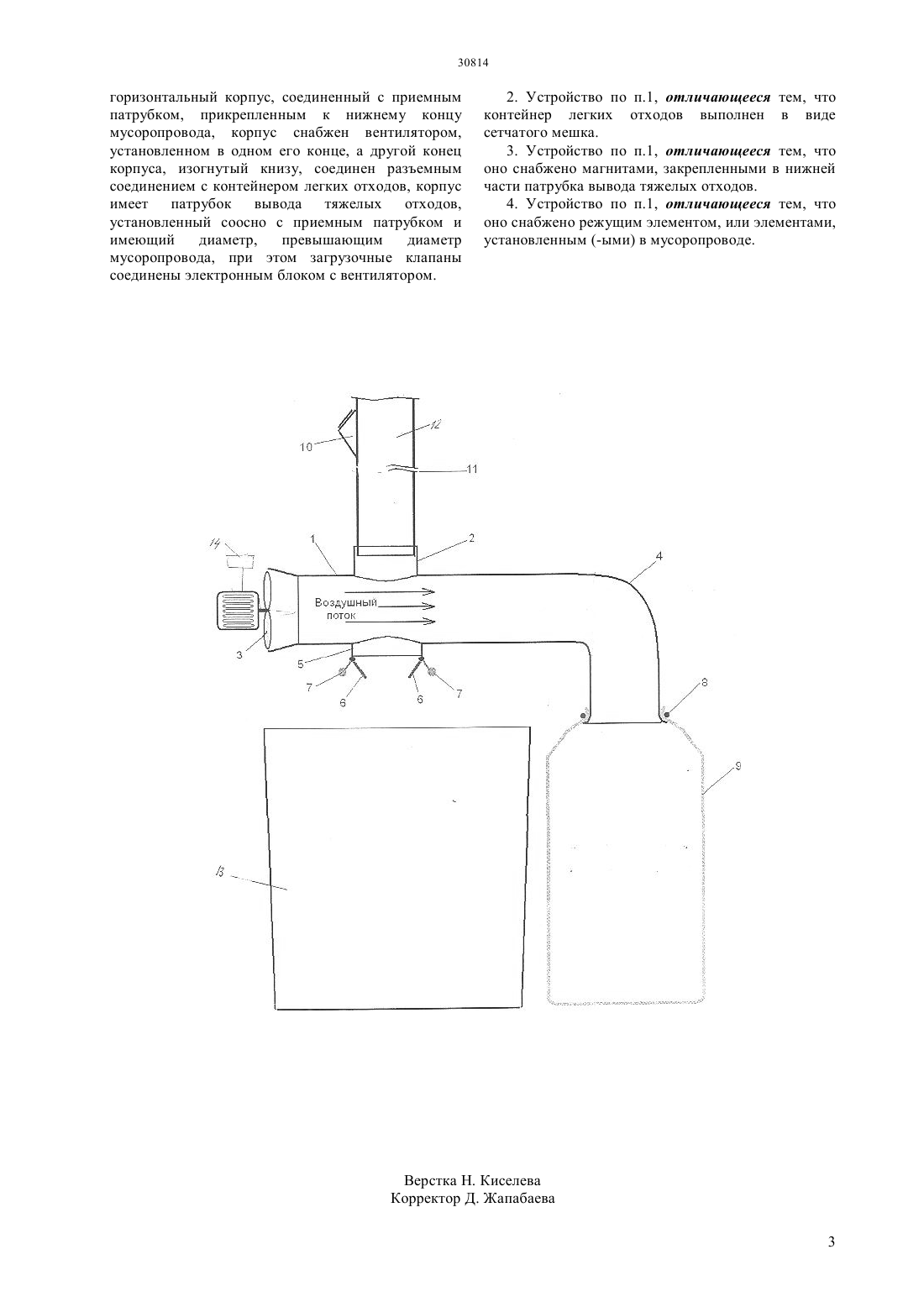

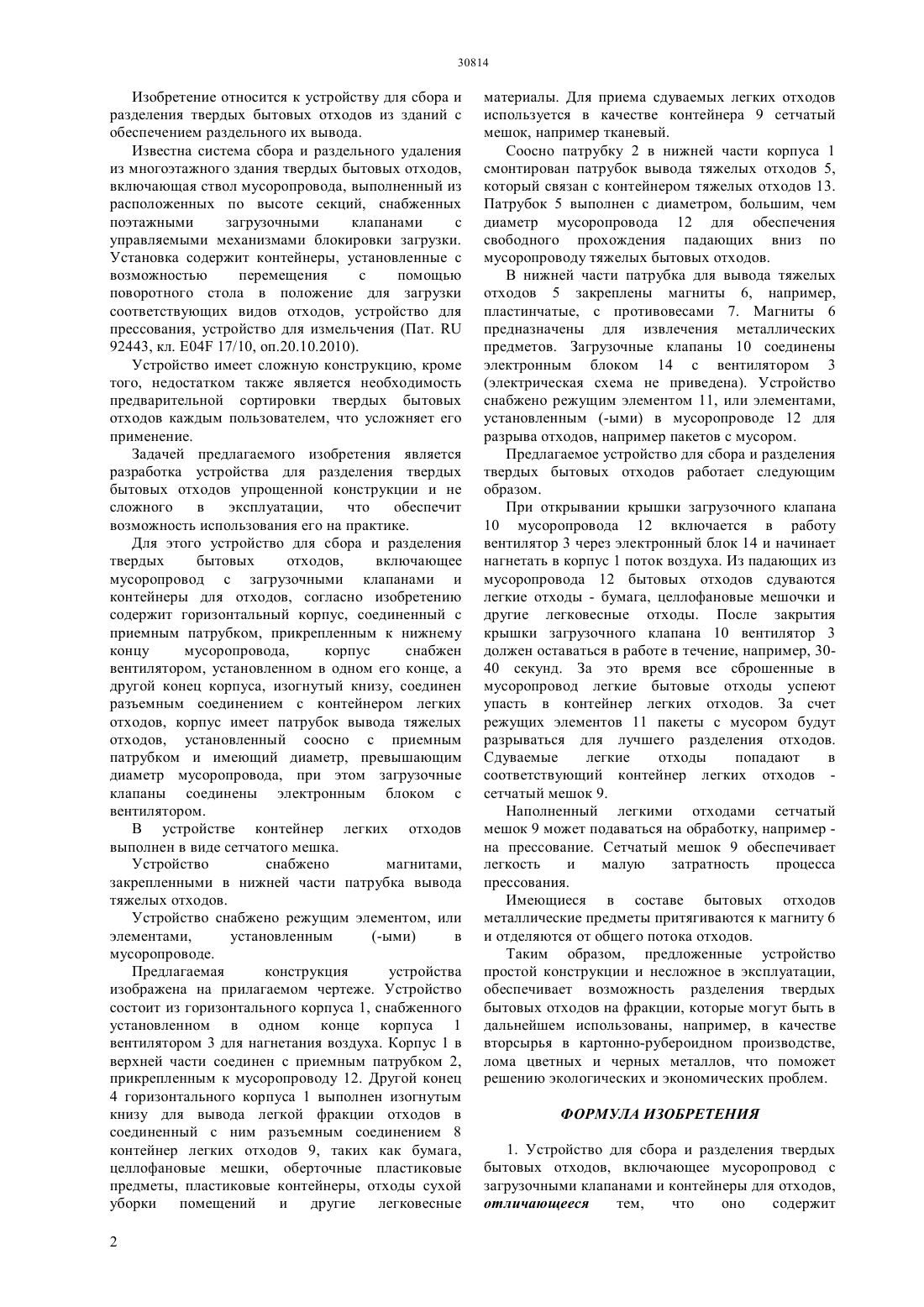

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ корпус, соединенный с приемным патрубком,прикрепленным к нижнему концу мусоропровода,корпус снабжен вентилятором, установленном в одном его конце, а другой конец корпуса, изогнутый книзу, соединен разъемным соединением с контейнером легких отходов, корпус имеет патрубок вывода тяжелых отходов, установленный соосно с приемным патрубком и имеющий диаметр,превышающим диаметр мусоропровода, при этом загрузочные клапаны соединены электронным блоком с вентилятором. Предложено устройство для разделения твердых бытовых отходов упрощенной конструкции, не сложное в эксплуатации,что обеспечит возможность использования его на практике.(54) УСТРОЙСТВО ДЛЯ СБОРА И РАЗДЕЛЕНИЯ ТВЕРДЫХ БЫТОВЫХ ОТХОДОВ(57) Изобретение относится к устройству для сбора и разделения твердых бытовых отходов из зданий с обеспечением раздельного их вывода. Устройство для сбора и разделения твердых бытовых отходов, включающее мусоропровод с загрузочными клапанами и контейнеры для отходов,согласно изобретению содержит горизонтальный Изобретение относится к устройству для сбора и разделения твердых бытовых отходов из зданий с обеспечением раздельного их вывода. Известна система сбора и раздельного удаления из многоэтажного здания твердых бытовых отходов,включающая ствол мусоропровода, выполненный из расположенных по высоте секций, снабженных поэтажными загрузочными клапанами с управляемыми механизмами блокировки загрузки. Установка содержит контейнеры, установленные с возможностью перемещения с помощью поворотного стола в положение для загрузки соответствующих видов отходов, устройство для прессования, устройство для измельчения (Пат.92443, кл. 04 17/10, оп.20.10.2010). Устройство имеет сложную конструкцию, кроме того, недостатком также является необходимость предварительной сортировки твердых бытовых отходов каждым пользователем, что усложняет его применение. Задачей предлагаемого изобретения является разработка устройства для разделения твердых бытовых отходов упрощенной конструкции и не сложного в эксплуатации,что обеспечит возможность использования его на практике. Для этого устройство для сбора и разделения твердых бытовых отходов,включающее мусоропровод с загрузочными клапанами и контейнеры для отходов, согласно изобретению содержит горизонтальный корпус, соединенный с приемным патрубком, прикрепленным к нижнему концу мусоропровода,корпус снабжен вентилятором, установленном в одном его конце, а другой конец корпуса, изогнутый книзу, соединен разъемным соединением с контейнером легких отходов, корпус имеет патрубок вывода тяжелых отходов, установленный соосно с приемным патрубком и имеющий диаметр, превышающим диаметр мусоропровода, при этом загрузочные клапаны соединены электронным блоком с вентилятором. В устройстве контейнер легких отходов выполнен в виде сетчатого мешка. Устройство снабжено магнитами,закрепленными в нижней части патрубка вывода тяжелых отходов. Устройство снабжено режущим элементом, или элементами,установленным(-ыми) в мусоропроводе. Предлагаемая конструкция устройства изображена на прилагаемом чертеже. Устройство состоит из горизонтального корпуса 1, снабженного установленном в одном конце корпуса 1 вентилятором 3 для нагнетания воздуха. Корпус 1 в верхней части соединен с приемным патрубком 2,прикрепленным к мусоропроводу 12. Другой конец 4 горизонтального корпуса 1 выполнен изогнутым книзу для вывода легкой фракции отходов в соединенный с ним разъемным соединением 8 контейнер легких отходов 9, таких как бумага,целлофановые мешки, оберточные пластиковые предметы, пластиковые контейнеры, отходы сухой уборки помещений и другие легковесные 2 материалы. Для приема сдуваемых легких отходов используется в качестве контейнера 9 сетчатый мешок, например тканевый. Соосно патрубку 2 в нижней части корпуса 1 смонтирован патрубок вывода тяжелых отходов 5,который связан с контейнером тяжелых отходов 13. Патрубок 5 выполнен с диаметром, большим, чем диаметр мусоропровода 12 для обеспечения свободного прохождения падающих вниз по мусоропроводу тяжелых бытовых отходов. В нижней части патрубка для вывода тяжелых отходов 5 закреплены магниты 6, например,пластинчатые, с противовесами 7. Магниты 6 предназначены для извлечения металлических предметов. Загрузочные клапаны 10 соединены электронным блоком 14 с вентилятором 3(электрическая схема не приведена). Устройство снабжено режущим элементом 11, или элементами,установленным (-ыми) в мусоропроводе 12 для разрыва отходов, например пакетов с мусором. Предлагаемое устройство для сбора и разделения твердых бытовых отходов работает следующим образом. При открывании крышки загрузочного клапана 10 мусоропровода 12 включается в работу вентилятор 3 через электронный блок 14 и начинает нагнетать в корпус 1 поток воздуха. Из падающих из мусоропровода 12 бытовых отходов сдуваются легкие отходы - бумага, целлофановые мешочки и другие легковесные отходы. После закрытия крышки загрузочного клапана 10 вентилятор 3 должен оставаться в работе в течение, например, 3040 секунд. За это время все сброшенные в мусоропровод легкие бытовые отходы успеют упасть в контейнер легких отходов. За счет режущих элементов 11 пакеты с мусором будут разрываться для лучшего разделения отходов. Сдуваемые легкие отходы попадают в соответствующий контейнер легких отходов сетчатый мешок 9. Наполненный легкими отходами сетчатый мешок 9 может подаваться на обработку, например на прессование. Сетчатый мешок 9 обеспечивает легкость и малую затратность процесса прессования. Имеющиеся в составе бытовых отходов металлические предметы притягиваются к магниту 6 и отделяются от общего потока отходов. Таким образом, предложенные устройство простой конструкции и несложное в эксплуатации,обеспечивает возможность разделения твердых бытовых отходов на фракции, которые могут быть в дальнейшем использованы, например, в качестве вторсырья в картонно-рубероидном производстве,лома цветных и черных металлов, что поможет решению экологических и экономических проблем. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для сбора и разделения твердых бытовых отходов, включающее мусоропровод с загрузочными клапанами и контейнеры для отходов,отличающееся тем,что оно содержит горизонтальный корпус, соединенный с приемным патрубком, прикрепленным к нижнему концу мусоропровода, корпус снабжен вентилятором,установленном в одном его конце, а другой конец корпуса, изогнутый книзу, соединен разъемным соединением с контейнером легких отходов, корпус имеет патрубок вывода тяжелых отходов,установленный соосно с приемным патрубком и имеющий диаметр,превышающим диаметр мусоропровода, при этом загрузочные клапаны соединены электронным блоком с вентилятором. 2. Устройство по п.1, отличающееся тем, что контейнер легких отходов выполнен в виде сетчатого мешка. 3. Устройство по п.1, отличающееся тем, что оно снабжено магнитами, закрепленными в нижней части патрубка вывода тяжелых отходов. 4. Устройство по п.1, отличающееся тем, что оно снабжено режущим элементом, или элементами,установленным (-ыми) в мусоропроводе.
