Дегазатор буровой промывочной жидкости

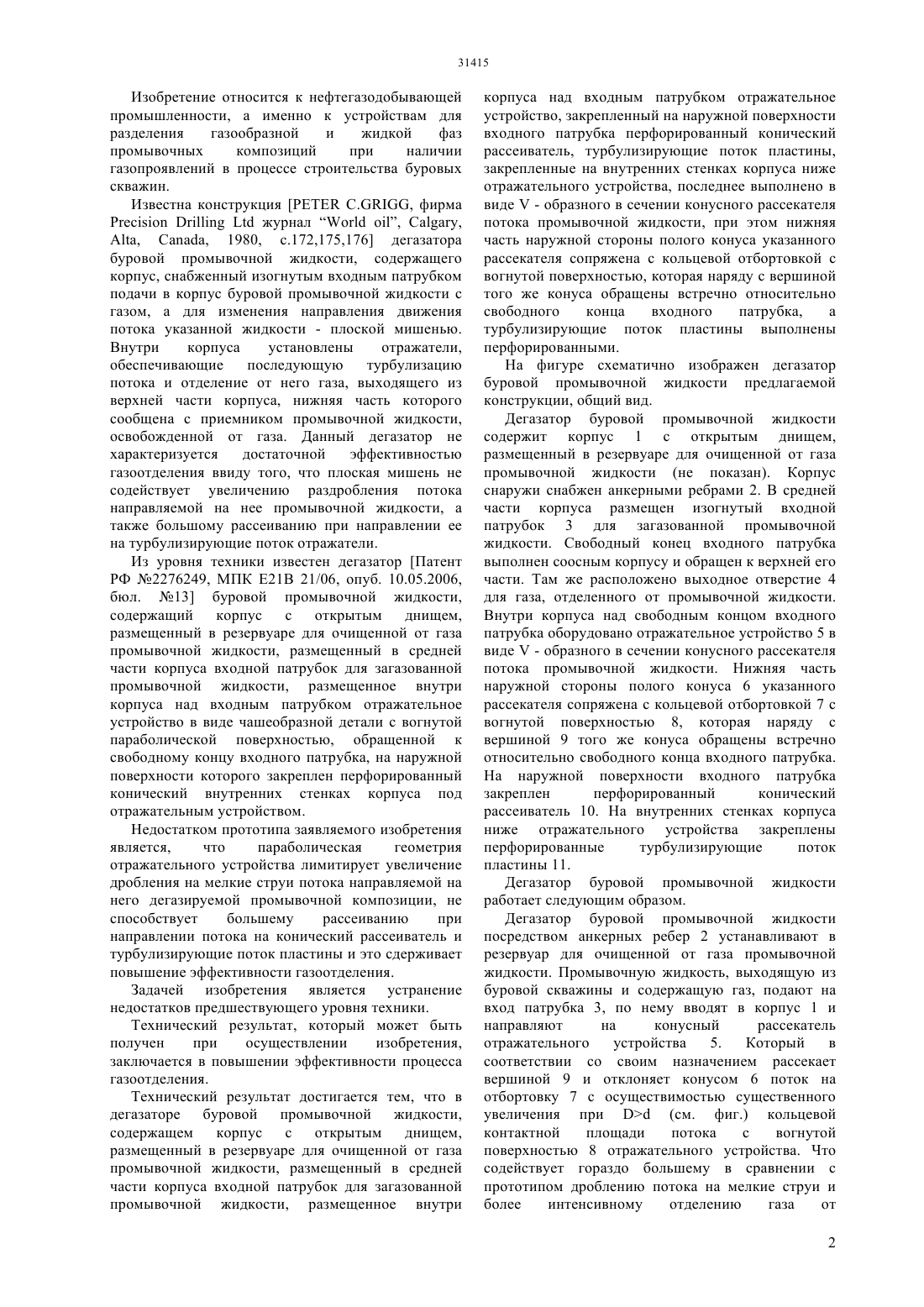

(51) 21 21/06 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Дегазатор буровой промывочной жидкости устройствам для разделения относится к газообразной и жидкой фаз буровых промывочных композиций. Достигается повышение эффективности газоотделения за счет того, что дегазатор имеет снабженный перфорированным коническим рассеивателем изогнутый патрубок подачи в корпус буровой промывочной жидкости с газом, отражаемой на указанный рассеиватель и перфорированные турбулизирующие пластины с помощью- образного в сечении конусного рассекателя потока жидкости, который выполнен с кольцевой отбортовкой с вогнутой отражательной поверхностью.(72) Мырзахметов Бейбит Абикенович Нугуманов Калел Калкашевич Машатаева Гульзада Алибековна Нурмаханова Перизат Оразалиевна(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(54) ДЕГАЗАТОР БУРОВОЙ ПРОМЫВОЧНОЙ ЖИДКОСТИ Изобретение относится к нефтегазодобывающей промышленности, а именно к устройствам для разделения газообразной и жидкой фаз промывочных композиций при наличии газопроявлений в процессе строительства буровых скважин. Известна конструкция., фирмажурнал, , 1980, .172,175,176 дегазатора буровой промывочной жидкости, содержащего корпус, снабженный изогнутым входным патрубком подачи в корпус буровой промывочной жидкости с газом, а для изменения направления движения потока указанной жидкости - плоской мишенью. Внутри корпуса установлены отражатели,обеспечивающие последующую турбулизацию потока и отделение от него газа, выходящего из верхней части корпуса, нижняя часть которого сообщена с приемником промывочной жидкости,освобожденной от газа. Данный дегазатор не характеризуется достаточной эффективностью газоотделения ввиду того, что плоская мишень не содействует увеличению раздробления потока направляемой на нее промывочной жидкости, а также большому рассеиванию при направлении ее на турбулизирующие поток отражатели. Из уровня техники известен дегазатор Патент РФ 2276249, МПК Е 21 В 21/06, опуб. 10.05.2006,бюл. 13 буровой промывочной жидкости,содержащий корпус с открытым днищем,размещенный в резервуаре для очищенной от газа промывочной жидкости, размещенный в средней части корпуса входной патрубок для загазованной промывочной жидкости, размещенное внутри корпуса над входным патрубком отражательное устройство в виде чашеобразной детали с вогнутой параболической поверхностью, обращенной к свободному концу входного патрубка, на наружной поверхности которого закреплен перфорированный конический внутренних стенках корпуса под отражательным устройством. Недостатком прототипа заявляемого изобретения является,что параболическая геометрия отражательного устройства лимитирует увеличение дробления на мелкие струи потока направляемой на него дегазируемой промывочной композиции, не способствует большему рассеиванию при направлении потока на конический рассеиватель и турбулизирующие поток пластины и это сдерживает повышение эффективности газоотделения. Задачей изобретения является устранение недостатков предшествующего уровня техники. Технический результат, который может быть получен при осуществлении изобретения,заключается в повышении эффективности процесса газоотделения. Технический результат достигается тем, что в дегазаторе буровой промывочной жидкости,содержащем корпус с открытым днищем,размещенный в резервуаре для очищенной от газа промывочной жидкости, размещенный в средней части корпуса входной патрубок для загазованной промывочной жидкости, размещенное внутри корпуса над входным патрубком отражательное устройство, закрепленный на наружной поверхности входного патрубка перфорированный конический рассеиватель, турбулизирующие поток пластины,закрепленные на внутренних стенках корпуса ниже отражательного устройства, последнее выполнено в виде- образного в сечении конусного рассекателя потока промывочной жидкости, при этом нижняя часть наружной стороны полого конуса указанного рассекателя сопряжена с кольцевой отбортовкой с вогнутой поверхностью, которая наряду с вершиной того же конуса обращены встречно относительно свободного конца входного патрубка,а турбулизирующие поток пластины выполнены перфорированными. На фигуре схематично изображен дегазатор буровой промывочной жидкости предлагаемой конструкции, общий вид. Дегазатор буровой промывочной жидкости содержит корпус 1 с открытым днищем,размещенный в резервуаре для очищенной от газа промывочной жидкости (не показан). Корпус снаружи снабжен анкерными ребрами 2. В средней части корпуса размещен изогнутый входной патрубок 3 для загазованной промывочной жидкости. Свободный конец входного патрубка выполнен соосным корпусу и обращен к верхней его части. Там же расположено выходное отверстие 4 для газа, отделенного от промывочной жидкости. Внутри корпуса над свободным концом входного патрубка оборудовано отражательное устройство 5 в виде- образного в сечении конусного рассекателя потока промывочной жидкости. Нижняя часть наружной стороны полого конуса 6 указанного рассекателя сопряжена с кольцевой отбортовкой 7 с вогнутой поверхностью 8, которая наряду с вершиной 9 того же конуса обращены встречно относительно свободного конца входного патрубка. На наружной поверхности входного патрубка закреплен перфорированный конический рассеиватель 10. На внутренних стенках корпуса ниже отражательного устройства закреплены перфорированные турбулизирующие поток пластины 11. Дегазатор буровой промывочной жидкости работает следующим образом. Дегазатор буровой промывочной жидкости посредством анкерных ребер 2 устанавливают в резервуар для очищенной от газа промывочной жидкости. Промывочную жидкость, выходящую из буровой скважины и содержащую газ, подают на вход патрубка 3, по нему вводят в корпус 1 и направляют на конусный рассекатель отражательного устройства 5. Который в соответствии со своим назначением рассекает вершиной 9 и отклоняет конусом 6 поток на отбортовку 7 с осуществимостью существенного увеличения при(см. фиг.) кольцевой контактной площади потока с вогнутой поверхностью 8 отражательного устройства. Что содействует гораздо большему в сравнении с прототипом дроблению потока на мелкие струи и более интенсивному отделению газа от 2 промывочной жидкости в процессе резкого отражения ее от вогнутой поверхности в сторону перфорированного конического рассеивателя 10,дробления с его помощью потока, дополнительного дробления и турбулизации перфорированными пластинами 11. Причем конусный рассекатель в силу своей геометрической формы также несет функцию турбулизации жидкости. Освобожденный от газа поток через нижнюю часть корпуса попадает в резервуар для промывочной жидкости, из которого вновь направляется в скважину. Отделенный от промывочной жидкости газ отводят через выходное отверстие 4 в верхней части корпуса. ФОРМУЛА ИЗОБРЕТЕНИЯ Дегазатор буровой промывочной жидкости,содержащий корпус с открытым днищем,размещенный в резервуаре для очищенной от газа промывочной жидкости, размещенный в средней части корпуса входной патрубок для загазованной промывочной жидкости, размещенное внутри корпуса над входным патрубком отражательное устройство, закрепленный на наружной поверхности входного патрубка перфорированный конический рассеиватель, турбулизирующие поток пластины,закрепленные на внутренних стенках корпуса ниже отражательного устройства, отличающееся тем,что отражательное устройство выполнено в виде- образного в сечении конусного рассекателя потока промывочной жидкости, при этом нижняя часть наружной стороны полого конуса указанного рассекателя сопряжена с кольцевой отбортовкой с вогнутой поверхностью, которая наряду с вершиной того же конуса обращены встречно относительно свободного конца входного патрубка,а турбулизирующие поток пластины выполнены перфорированными.
