Ортодонтический аппарат для лечения наклона полуретенированного моляра

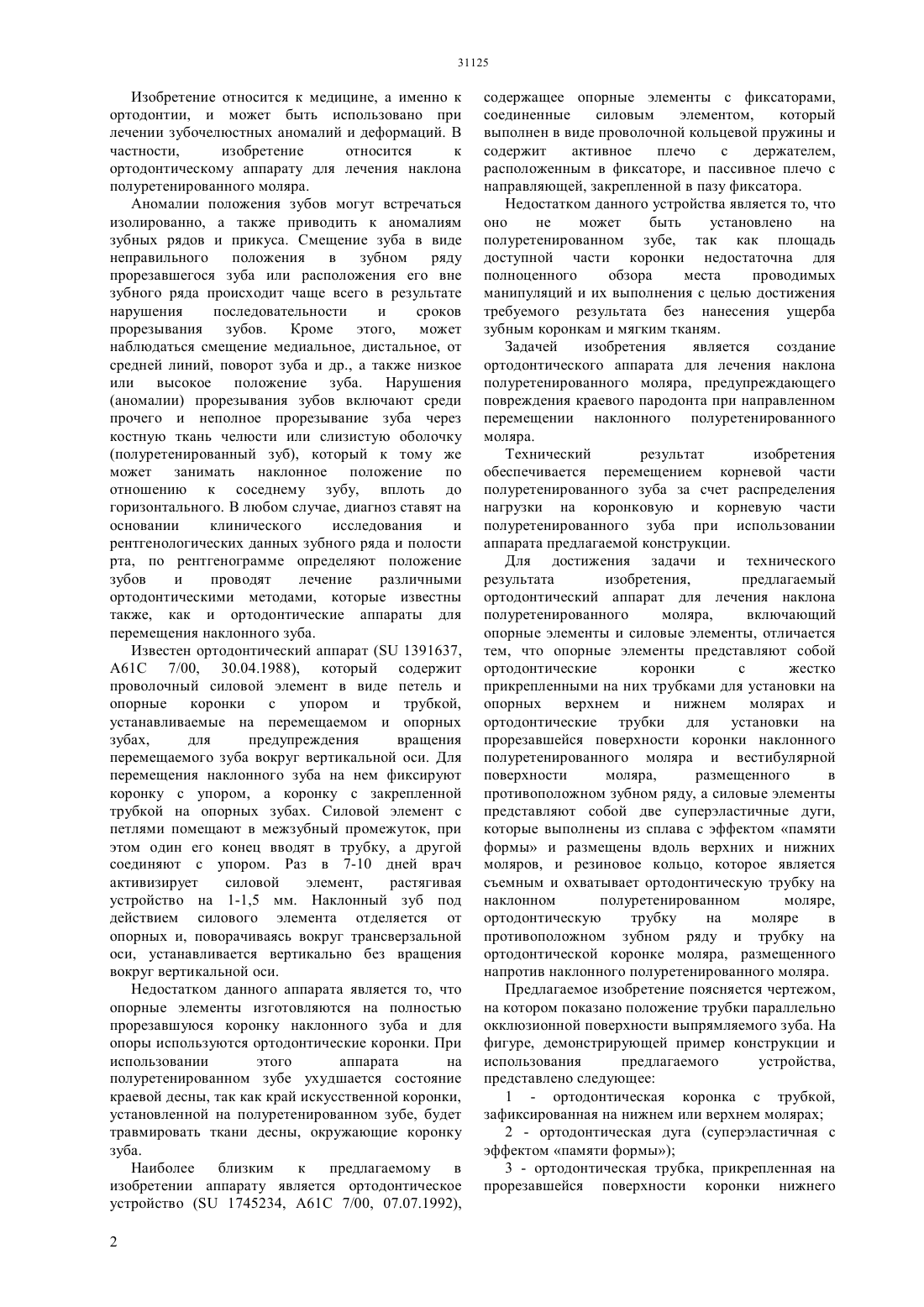

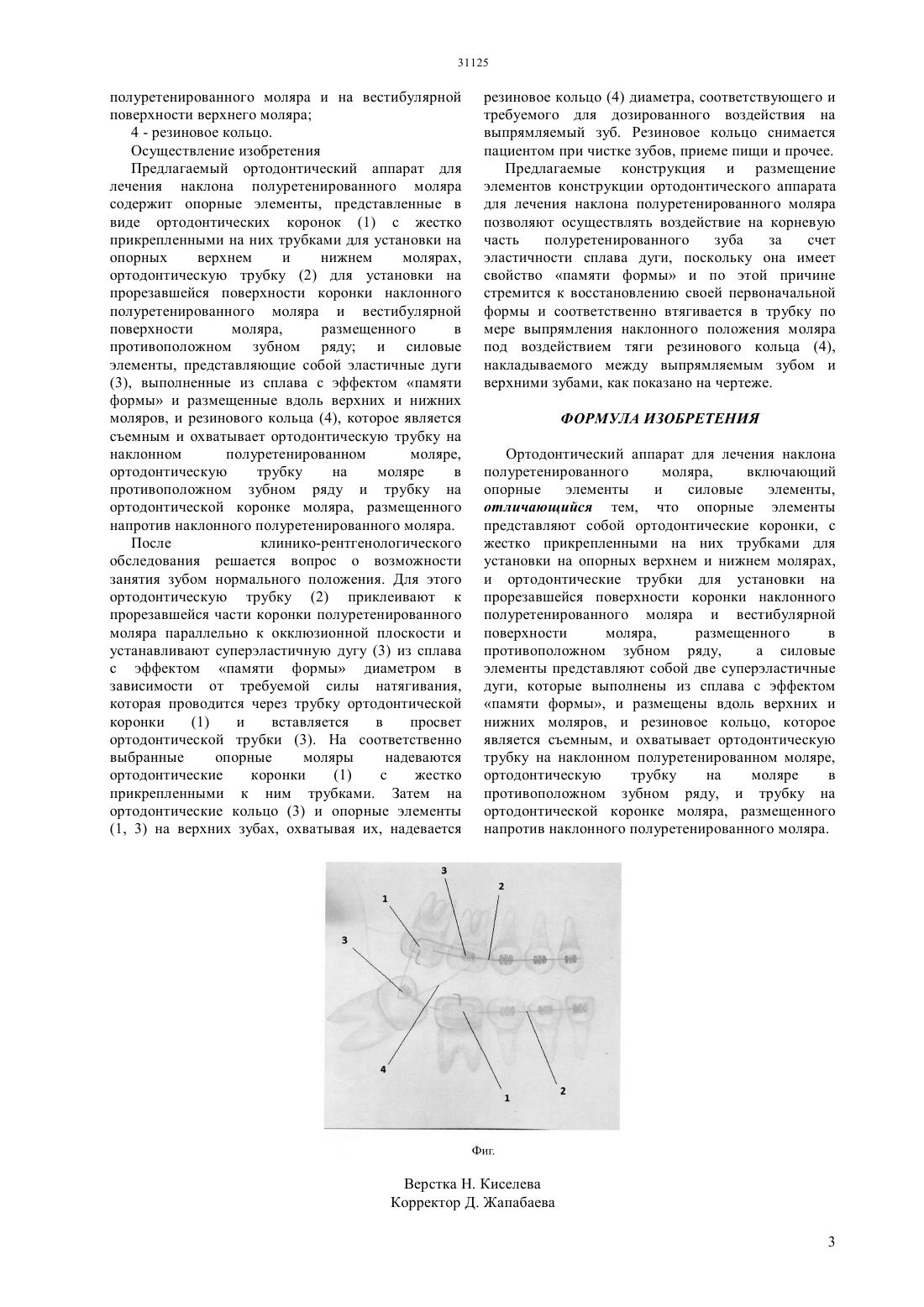

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ лечении зубочелюстных аномалий и деформаций. В частности,изобретение относится к ортодонтическому аппарату для лечения наклона полуретенированного моляра и к способу лечения с его помощью. Предлагаемый ортодонтический аппарат содержит опорные элементы в виде ортодонтической коронки и ортодонтической трубки и силовые элементы в виде суперэластичной дуги и резинового кольца. Изобретение предупреждает повреждение краевого пародонта при направленном перемещении наклонного полуретенированного моляра, благодаря перемещению корневой части полуретенированной зуба за счет распределения нагрузки на коронковую и корневую части полуретенированного зуба.(72) Мамеков Абирбек Досболганович Мамеков Акжан Сапарбаевич(73) Товарищество с ограниченной ответственностью Лечебно-учебный консультативный центр ортодонтии Аялау(74) Тагбергенова Модангуль Маруповна Тагбергенова Алма Таишевна(54) ОРТОДОНТИЧЕСКИЙ АППАРАТ ДЛЯ ЛЕЧЕНИЯ НАКЛОНА ПОЛУРЕТЕНИРОВАННОГО МОЛЯРА(57) Изобретение относится к медицине, а именно к ортодонтии, и может быть использовано при Изобретение относится к медицине, а именно к ортодонтии, и может быть использовано при лечении зубочелюстных аномалий и деформаций. В частности,изобретение относится к ортодонтическому аппарату для лечения наклона полуретенированного моляра. Аномалии положения зубов могут встречаться изолированно, а также приводить к аномалиям зубных рядов и прикуса. Смещение зуба в виде неправильного положения в зубном ряду прорезавшегося зуба или расположения его вне зубного ряда происходит чаще всего в результате нарушения последовательности и сроков прорезывания зубов. Кроме этого,может наблюдаться смещение медиальное, дистальное, от средней линий, поворот зуба и др., а также низкое или высокое положение зуба. Нарушения(аномалии) прорезывания зубов включают среди прочего и неполное прорезывание зуба через костную ткань челюсти или слизистую оболочку(полуретенированный зуб), который к тому же может занимать наклонное положение по отношению к соседнему зубу, вплоть до горизонтального. В любом случае, диагноз ставят на основании клинического исследования и рентгенологических данных зубного ряда и полости рта, по рентгенограмме определяют положение зубов и проводят лечение различными ортодонтическими методами, которые известны также, как и ортодонтические аппараты для перемещения наклонного зуба. Известен ортодонтический аппарат ( 1391637,А 61 С 7/00, 30.04.1988), который содержит проволочный силовой элемент в виде петель и опорные коронки с упором и трубкой,устанавливаемые на перемещаемом и опорных зубах,для предупреждения вращения перемещаемого зуба вокруг вертикальной оси. Для перемещения наклонного зуба на нем фиксируют коронку с упором, а коронку с закрепленной трубкой на опорных зубах. Силовой элемент с петлями помещают в межзубный промежуток, при этом один его конец вводят в трубку, а другой соединяют с упором. Раз в 7-10 дней врач активизирует силовой элемент,растягивая устройство на 1-1,5 мм. Наклонный зуб под действием силового элемента отделяется от опорных и, поворачиваясь вокруг трансверзальной оси, устанавливается вертикально без вращения вокруг вертикальной оси. Недостатком данного аппарата является то, что опорные элементы изготовляются на полностью прорезавшуюся коронку наклонного зуба и для опоры используются ортодонтические коронки. При использовании этого аппарата на полуретенированном зубе ухудшается состояние краевой десны, так как край искусственной коронки,установленной на полуретенированном зубе, будет травмировать ткани десны, окружающие коронку зуба. Наиболее близким к предлагаемому в изобретении аппарату является ортодонтическое устройство ( 1745234, А 61 С 7/00, 07.07.1992),2 содержащее опорные элементы с фиксаторами,соединенные силовым элементом,который выполнен в виде проволочной кольцевой пружины и содержит активное плечо с держателем,расположенным в фиксаторе, и пассивное плечо с направляющей, закрепленной в пазу фиксатора. Недостатком данного устройства является то, что оно не может быть установлено на полуретенированном зубе, так как площадь доступной части коронки недостаточна для полноценного обзора места проводимых манипуляций и их выполнения с целью достижения требуемого результата без нанесения ущерба зубным коронкам и мягким тканям. Задачей изобретения является создание ортодонтического аппарата для лечения наклона полуретенированного моляра, предупреждающего повреждения краевого пародонта при направленном перемещении наклонного полуретенированного моляра. Технический результат изобретения обеспечивается перемещением корневой части полуретенированного зуба за счет распределения нагрузки на коронковую и корневую части полуретенированного зуба при использовании аппарата предлагаемой конструкции. Для достижения задачи и технического результата изобретения,предлагаемый ортодонтический аппарат для лечения наклона полуретенированного моляра,включающий опорные элементы и силовые элементы, отличается тем, что опорные элементы представляют собой ортодонтические коронки с жестко прикрепленными на них трубками для установки на опорных верхнем и нижнем молярах и ортодонтические трубки для установки на прорезавшейся поверхности коронки наклонного полуретенированного моляра и вестибулярной поверхности моляра,размещенного в противоположном зубном ряду, а силовые элементы представляют собой две суперэластичные дуги,которые выполнены из сплава с эффектом памяти формы и размещены вдоль верхних и нижних моляров, и резиновое кольцо, которое является съемным и охватывает ортодонтическую трубку на наклонном полуретенированном моляре,ортодонтическую трубку на моляре в противоположном зубном ряду и трубку на ортодонтической коронке моляра, размещенного напротив наклонного полуретенированного моляра. Предлагаемое изобретение поясняется чертежом,на котором показано положение трубки параллельно окклюзионной поверхности выпрямляемого зуба. На фигуре, демонстрирующей пример конструкции и использования предлагаемого устройства,представлено следующее 1 - ортодонтическая коронка с трубкой,зафиксированная на нижнем или верхнем молярах 2 - ортодонтическая дуга (суперэластичная с эффектом памяти формы) 3 - ортодонтическая трубка, прикрепленная на прорезавшейся поверхности коронки нижнего полуретенированного моляра и на вестибулярной поверхности верхнего моляра 4 - резиновое кольцо. Осуществление изобретения Предлагаемый ортодонтический аппарат для лечения наклона полуретенированного моляра содержит опорные элементы, представленные в виде ортодонтических коронок (1) с жестко прикрепленными на них трубками для установки на опорных верхнем и нижнем молярах,ортодонтическую трубку (2) для установки на прорезавшейся поверхности коронки наклонного полуретенированного моляра и вестибулярной поверхности моляра,размещенного в противоположном зубном ряду и силовые элементы, представляющие собой эластичные дуги(3), выполненные из сплава с эффектом памяти формы и размещенные вдоль верхних и нижних моляров, и резинового кольца (4), которое является съемным и охватывает ортодонтическую трубку на наклонном полуретенированном моляре,ортодонтическую трубку на моляре в противоположном зубном ряду и трубку на ортодонтической коронке моляра, размещенного напротив наклонного полуретенированного моляра. После клинико-рентгенологического обследования решается вопрос о возможности занятия зубом нормального положения. Для этого ортодонтическую трубку (2) приклеивают к прорезавшейся части коронки полуретенированного моляра параллельно к окклюзионной плоскости и устанавливают суперэластичную дугу (3) из сплава с эффектом памяти формы диаметром в зависимости от требуемой силы натягивания,которая проводится через трубку ортодонтической коронки(1) и вставляется в просвет ортодонтической трубки (3). На соответственно выбранные опорные моляры надеваются ортодонтические коронки(1) с жестко прикрепленными к ним трубками. Затем на ортодонтические кольцо (3) и опорные элементы резиновое кольцо (4) диаметра, соответствующего и требуемого для дозированного воздействия на выпрямляемый зуб. Резиновое кольцо снимается пациентом при чистке зубов, приеме пищи и прочее. Предлагаемые конструкция и размещение элементов конструкции ортодонтического аппарата для лечения наклона полуретенированного моляра позволяют осуществлять воздействие на корневую часть полуретенированного зуба за счет эластичности сплава дуги, поскольку она имеет свойство памяти формы и по этой причине стремится к восстановлению своей первоначальной формы и соответственно втягивается в трубку по мере выпрямления наклонного положения моляра под воздействием тяги резинового кольца (4),накладываемого между выпрямляемым зубом и верхними зубами, как показано на чертеже. ФОРМУЛА ИЗОБРЕТЕНИЯ Ортодонтический аппарат для лечения наклона полуретенированного моляра,включающий опорные элементы и силовые элементы,отличающийся тем, что опорные элементы представляют собой ортодонтические коронки, с жестко прикрепленными на них трубками для установки на опорных верхнем и нижнем молярах,и ортодонтические трубки для установки на прорезавшейся поверхности коронки наклонного полуретенированного моляра и вестибулярной поверхности моляра,размещенного в противоположном зубном ряду,а силовые элементы представляют собой две суперэластичные дуги, которые выполнены из сплава с эффектом памяти формы, и размещены вдоль верхних и нижних моляров, и резиновое кольцо, которое является съемным, и охватывает ортодонтическую трубку на наклонном полуретенированном моляре,ортодонтическую трубку на моляре в противоположном зубном ряду, и трубку на ортодонтической коронке моляра, размещенного напротив наклонного полуретенированного моляра.
