Способ обогащения окисленных медных руд

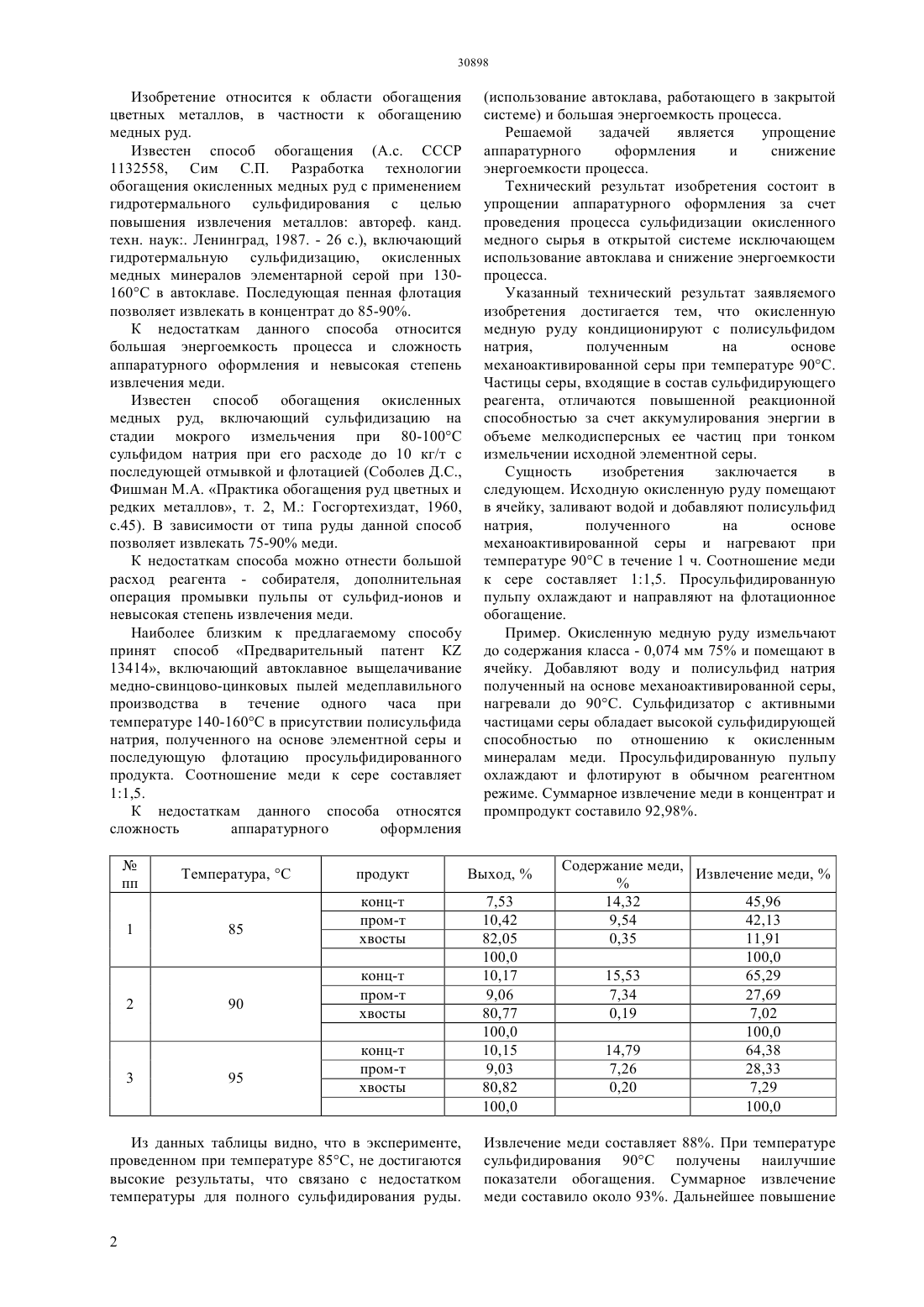

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Решаемой задачей является упрощение аппаратурного оформления за счет проведения процесса сульфидизации окисленного медного сырья в открытой системе исключающем использование автоклава и снижение энергоемкости процесса и снижение энергоемкости процесса. В предлагаемом способе исходную окисленную руду помещают в ячейку, заливают водой и добавляют полисульфид натрия, полученного на основе механоактивированной серы и нагревают при температуре 90 С в течение 1 ч. Соотношение меди к сере составляет 11,5. Просульфидированную пульпу охлаждают и направляют на флотационное обогащение.(72) Оскембеков Ильяс Маликович Бектурганов Нуралы Султанович Какткеева Гульнара Летаевна Оскембекова Жанат Садвокасовна Шайке Жамиля Армановна(73) Республиканское государственное предприятие на праве хозяйственного ведения Национальный центр по комплексной переработке минерального сырья Республики Казахстан Комитета промышленности Министерства индустрии и новых технологий Республики Казахстан(54) СПОСОБ ОБОГАЩЕНИЯ ОКИСЛЕННЫХ МЕДНЫХ РУД(57) Изобретение относится к области обогащения цветных металлов, в частности к обогащению медных руд. Изобретение относится к области обогащения цветных металлов, в частности к обогащению медных руд. Известен способ обогащения (А.с. СССР 1132558, Сим С.П. Разработка технологии обогащения окисленных медных руд с применением гидротермального сульфидирования с целью повышения извлечения металлов автореф. канд. техн. наук. Ленинград, 1987. - 26 с.), включающий гидротермальную сульфидизацию, окисленных медных минералов элементарной серой при 130160 С в автоклаве. Последующая пенная флотация позволяет извлекать в концентрат до 85-90. К недостаткам данного способа относится большая энергоемкость процесса и сложность аппаратурного оформления и невысокая степень извлечения меди. Известен способ обогащения окисленных медных руд, включающий сульфидизацию на стадии мокрого измельчения при 80-100 С сульфидом натрия при его расходе до 10 кг/т с последующей отмывкой и флотацией (Соболев Д.С.,Фишман М.А. Практика обогащения руд цветных и редких металлов, т. 2, М. Госгортехиздат, 1960,с.45). В зависимости от типа руды данной способ позволяет извлекать 75-90 меди. К недостаткам способа можно отнести большой расход реагента - собирателя, дополнительная операция промывки пульпы от сульфид-ионов и невысокая степень извлечения меди. Наиболее близким к предлагаемому способу принят способ Предварительный патент К 13414, включающий автоклавное выщелачивание медно-свинцово-цинковых пылей медеплавильного производства в течение одного часа при температуре 140-160 С в присутствии полисульфида натрия, полученного на основе элементной серы и последующую флотацию просульфидированного продукта. Соотношение меди к сере составляет 11,5. К недостаткам данного способа относятся сложность аппаратурного оформления Из данных таблицы видно, что в эксперименте,проведенном при температуре 85 С, не достигаются высокие результаты, что связано с недостатком температуры для полного сульфидирования руды. 2(использование автоклава, работающего в закрытой системе) и большая энергоемкость процесса. Решаемой задачей является упрощение аппаратурного оформления и снижение энергоемкости процесса. Технический результат изобретения состоит в упрощении аппаратурного оформления за счет проведения процесса сульфидизации окисленного медного сырья в открытой системе исключающем использование автоклава и снижение энергоемкости процесса. Указанный технический результат заявляемого изобретения достигается тем, что окисленную медную руду кондиционируют с полисульфидом натрия,полученным на основе механоактивированной серы при температуре 90 С. Частицы серы, входящие в состав сульфидирующего реагента, отличаются повышенной реакционной способностью за счет аккумулирования энергии в объеме мелкодисперсных ее частиц при тонком измельчении исходной элементной серы. Сущность изобретения заключается в следующем. Исходную окисленную руду помещают в ячейку, заливают водой и добавляют полисульфид натрия,полученного на основе механоактивированной серы и нагревают при температуре 90 С в течение 1 ч. Соотношение меди к сере составляет 11,5. Просульфидированную пульпу охлаждают и направляют на флотационное обогащение. Пример. Окисленную медную руду измельчают до содержания класса - 0,074 мм 75 и помещают в ячейку. Добавляют воду и полисульфид натрия полученный на основе механоактивированной серы,нагревали до 90 С. Сульфидизатор с активными частицами серы обладает высокой сульфидирующей способностью по отношению к окисленным минералам меди. Просульфидированную пульпу охлаждают и флотируют в обычном реагентном режиме. Суммарное извлечение меди в концентрат и промпродукт составило 92,98. Извлечение меди составляет 88. При температуре сульфидирования 90 С получены наилучшие показатели обогащения. Суммарное извлечение меди составило около 93. Дальнейшее повышение температуры до 95 С на результаты флотационного обогащения практически не влияет. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ обогащения окисленных медных руд с предварительной сульфидизацией окисленных медных руд полисульфидом натрия при нагревании,флотации просульфидированного продукта отличающийся тем, что в качестве сульфидизатора используют полисульфид натрия, полученный на основе механоактивированной серы и сульфидируют при температуре 90 С.
