Гидравлический таран

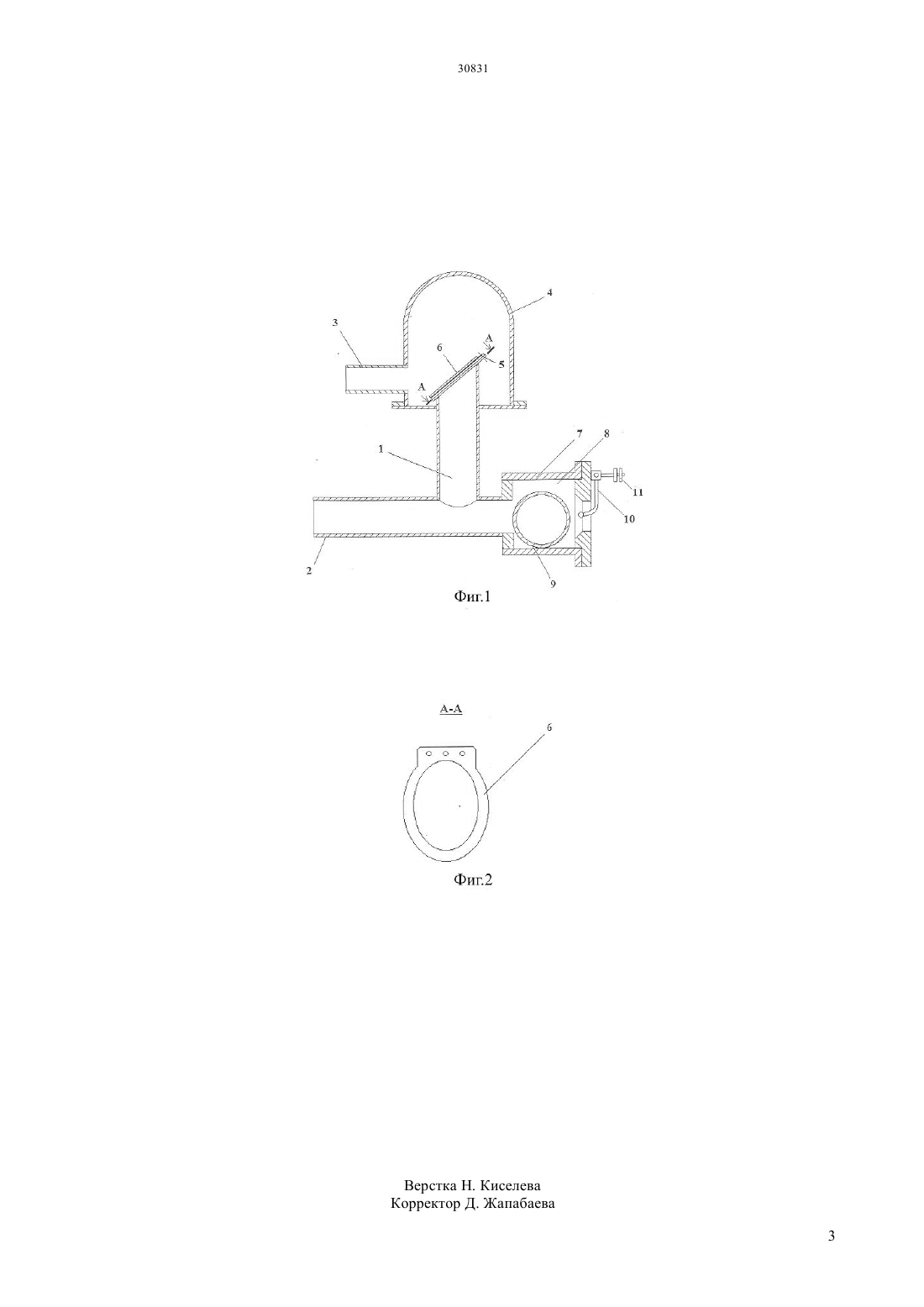

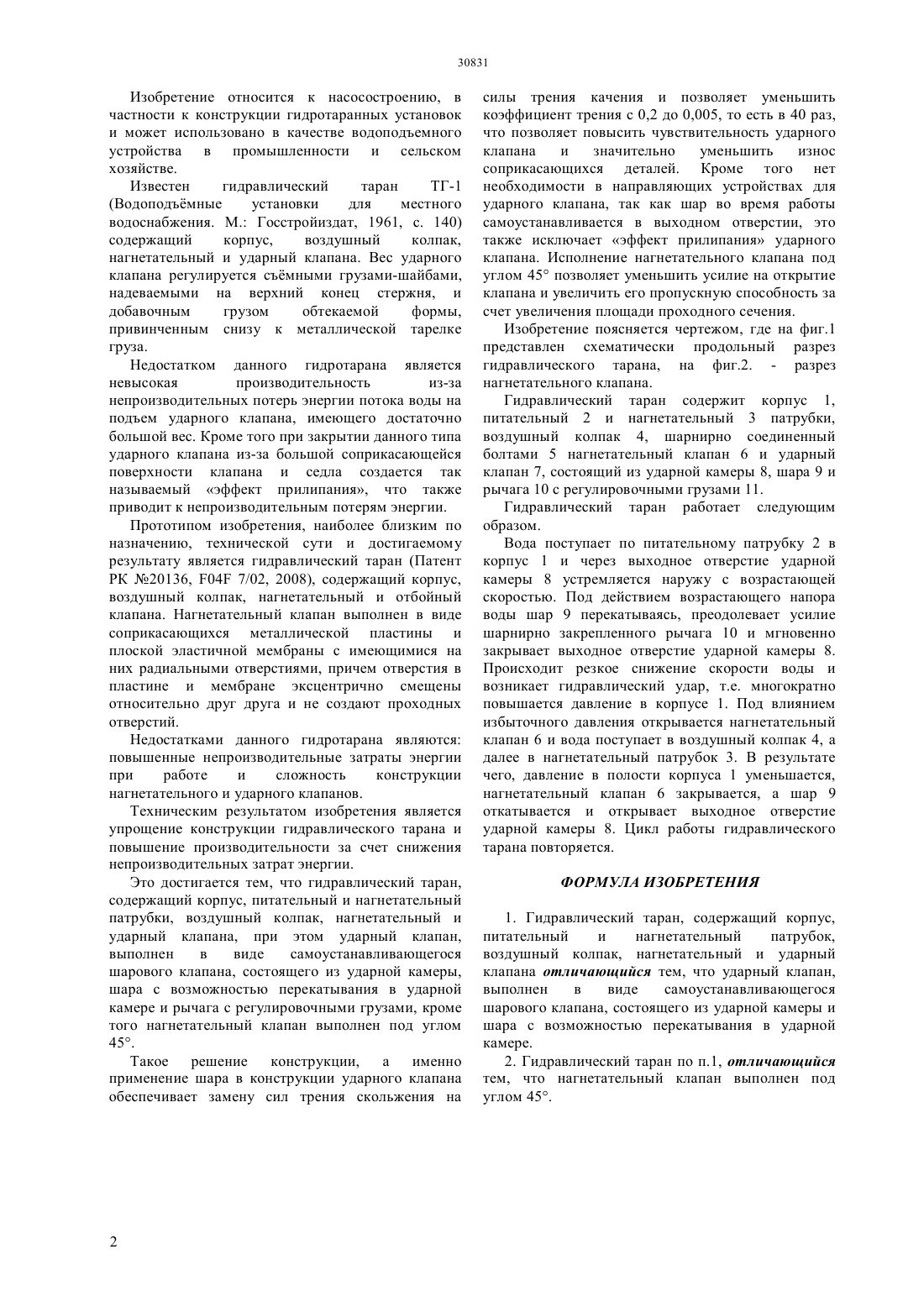

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ устройства в промышленности и сельском хозяйстве. Сущность изобретения заключается в том, что гидравлический таран,содержит корпус,питательный и нагнетательный патрубки,воздушный колпак, нагнетательный и ударный клапана, при этом ударный клапан, выполнен в виде самоустанавливающегося шарового клапана,состоящего из ударной камеры, шара с возможностью перекатывания в ударной камере и рычага с регулировочными грузами, кроме того нагнетательный клапан выполнен под углом 45. Изобретение позволяет значительно снизить непроизводительные затраты энергии и уменьшить износ деталей, что увеличивает КПД и производительность гидравлического тарана.(72) Мирдадаев Миробит Салимович Калашников Александр Афанасьевич Балгабаев Нурлан Нурмаханович Хе Илья Николаевич(73) Товарищество с ограниченной ответственностью Казахский научно исследовательский институт водного хозяйства Товарищество с ограниченной ответственностью Агроэффект(57) Изобретение относится к насосостроению, в частности к конструкции гидротаранных установок и может использовано в качестве водоподъемного Изобретение относится к насосостроению, в частности к конструкции гидротаранных установок и может использовано в качестве водоподъемного устройства в промышленности и сельском хозяйстве. Известен гидравлический таран ТГ-1(Водоподъмные установки для местного водоснабжения. М. Госстройиздат, 1961, с. 140) содержащий корпус,воздушный колпак,нагнетательный и ударный клапана. Вес ударного клапана регулируется съмными грузами-шайбами,надеваемыми на верхний конец стержня, и добавочным грузом обтекаемой формы,привинченным снизу к металлической тарелке груза. Недостатком данного гидротарана является невысокая производительность из-за непроизводительных потерь энергии потока воды на подъем ударного клапана, имеющего достаточно большой вес. Кроме того при закрытии данного типа ударного клапана из-за большой соприкасающейся поверхности клапана и седла создается так называемый эффект прилипания, что также приводит к непроизводительным потерям энергии. Прототипом изобретения, наиболее близким по назначению, технической сути и достигаемому результату является гидравлический таран (Патент РК 20136, 04 7/02, 2008), содержащий корпус,воздушный колпак, нагнетательный и отбойный клапана. Нагнетательный клапан выполнен в виде соприкасающихся металлической пластины и плоской эластичной мембраны с имеющимися на них радиальными отверстиями, причем отверстия в пластине и мембране эксцентрично смещены относительно друг друга и не создают проходных отверстий. Недостатками данного гидротарана являются повышенные непроизводительные затраты энергии при работе и сложность конструкции нагнетательного и ударного клапанов. Техническим результатом изобретения является упрощение конструкции гидравлического тарана и повышение производительности за счет снижения непроизводительных затрат энергии. Это достигается тем, что гидравлический таран,содержащий корпус, питательный и нагнетательный патрубки, воздушный колпак, нагнетательный и ударный клапана, при этом ударный клапан,выполнен в виде самоустанавливающегося шарового клапана, состоящего из ударной камеры,шара с возможностью перекатывания в ударной камере и рычага с регулировочными грузами, кроме того нагнетательный клапан выполнен под углом 45. Такое решение конструкции, а именно применение шара в конструкции ударного клапана обеспечивает замену сил трения скольжения на силы трения качения и позволяет уменьшить коэффициент трения с 0,2 до 0,005, то есть в 40 раз,что позволяет повысить чувствительность ударного клапана и значительно уменьшить износ соприкасающихся деталей. Кроме того нет необходимости в направляющих устройствах для ударного клапана, так как шар во время работы самоустанавливается в выходном отверстии, это также исключает эффект прилипания ударного клапана. Исполнение нагнетательного клапана под углом 45 позволяет уменьшить усилие на открытие клапана и увеличить его пропускную способность за счет увеличения площади проходного сечения. Изобретение поясняется чертежом, где на фиг.1 представлен схематически продольный разрез гидравлического тарана, на фиг.2. - разрез нагнетательного клапана. Гидравлический таран содержит корпус 1,питательный 2 и нагнетательный 3 патрубки,воздушный колпак 4, шарнирно соединенный болтами 5 нагнетательный клапан 6 и ударный клапан 7, состоящий из ударной камеры 8, шара 9 и рычага 10 с регулировочными грузами 11. Гидравлический таран работает следующим образом. Вода поступает по питательному патрубку 2 в корпус 1 и через выходное отверстие ударной камеры 8 устремляется наружу с возрастающей скоростью. Под действием возрастающего напора воды шар 9 перекатываясь, преодолевает усилие шарнирно закрепленного рычага 10 и мгновенно закрывает выходное отверстие ударной камеры 8. Происходит резкое снижение скорости воды и возникает гидравлический удар, т.е. многократно повышается давление в корпусе 1. Под влиянием избыточного давления открывается нагнетательный клапан 6 и вода поступает в воздушный колпак 4, а далее в нагнетательный патрубок 3. В результате чего, давление в полости корпуса 1 уменьшается,нагнетательный клапан 6 закрывается, а шар 9 откатывается и открывает выходное отверстие ударной камеры 8. Цикл работы гидравлического тарана повторяется. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Гидравлический таран, содержащий корпус,питательный и нагнетательный патрубок,воздушный колпак, нагнетательный и ударный клапана отличающийся тем, что ударный клапан,выполнен в виде самоустанавливающегося шарового клапана, состоящего из ударной камеры и шара с возможностью перекатывания в ударной камере. 2. Гидравлический таран по п.1, отличающийся тем, что нагнетательный клапан выполнен под углом 45.
