Гидроэлектростанция

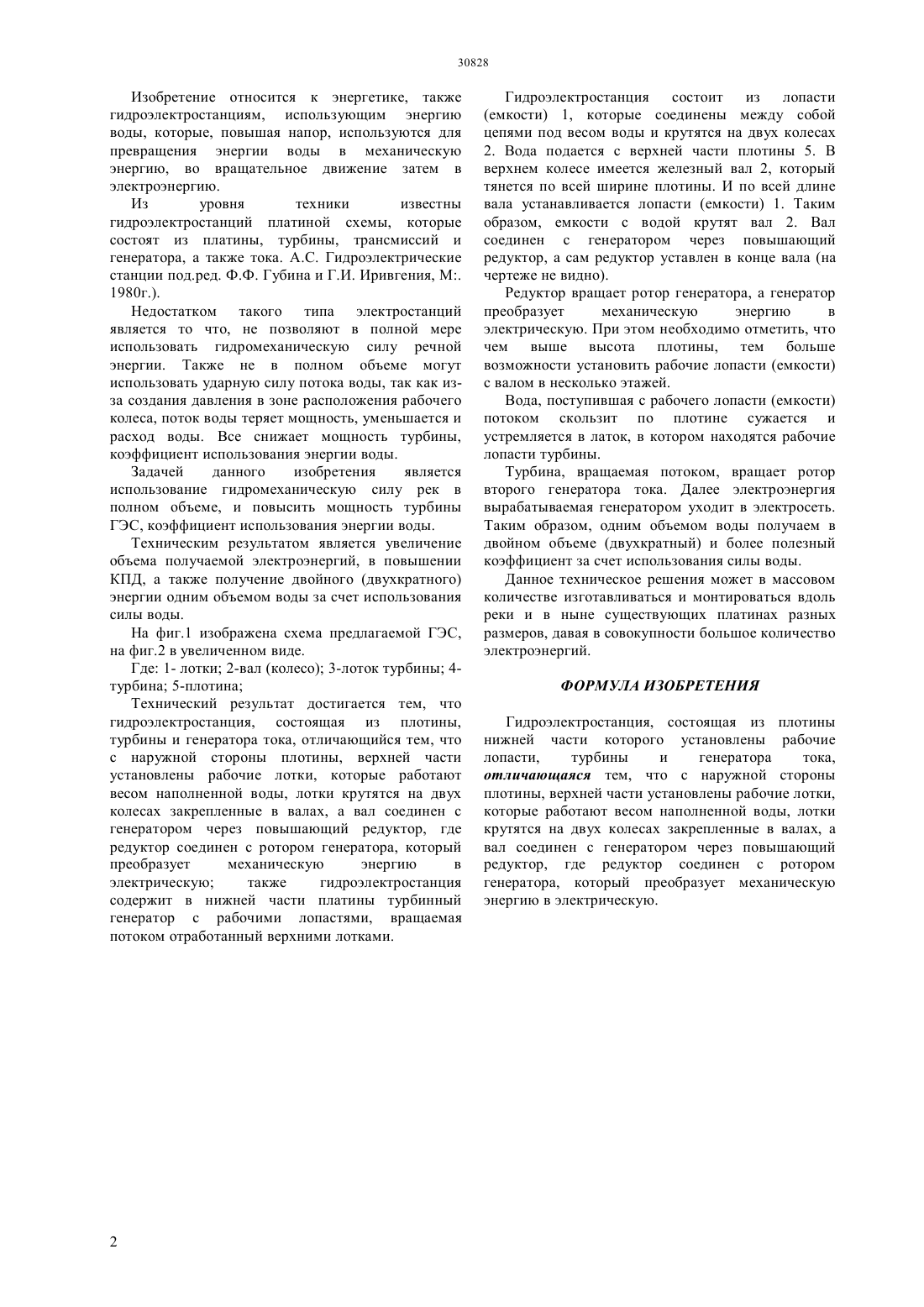

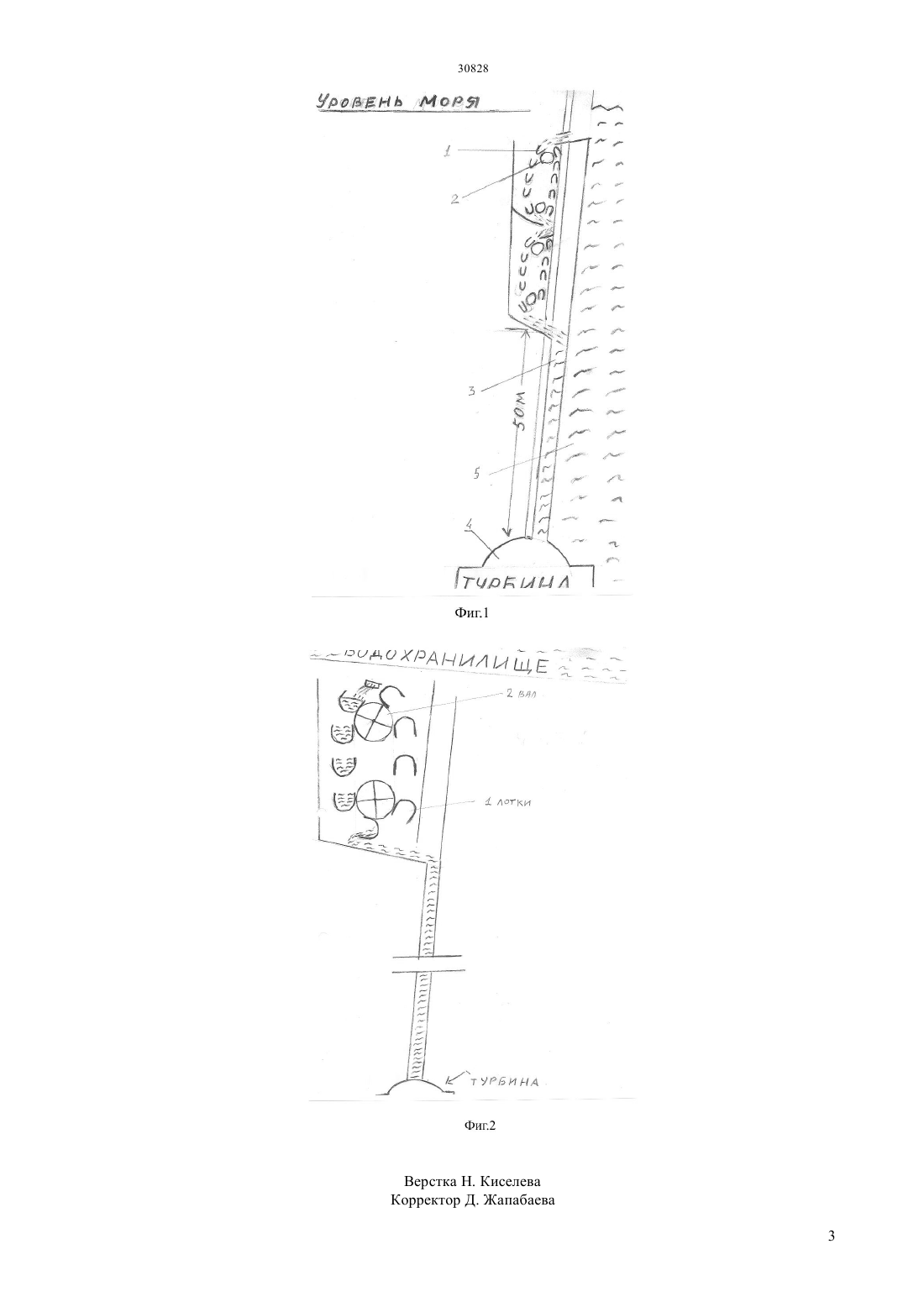

(51) 03 13/00 (2006.01) 02 9/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Гидроэлектростанция, состоящая из плотины,турбины и генератора тока, отличающийся тем, что с наружной стороны плотины, верхней части установлены рабочие лотки, которые работают весом наполненной воды, лотки крутятся на двух колесах закрепленные в валах, а вал соединен с генератором через повышающий редуктор, где редуктор соединен с ротором генератора, который преобразует механическую энергию в электрическую. Гидроэлектростанция, содержит в нижней части платины турбинный генератор с рабочими лопастями,вращаемая потоком отработанный верхними лотками. Техническим результатом является увеличение объема получаемой электроэнергий, в повышении КПД, а также получение двойного энергии одним объемом воды за счет использования силы воды.(56) Гидроэлектрические станции под ред.Губина Ф.Ф., Иривгения Г.И., М. 1980(57) Изобретение относится к энергетике, также гидроэлектростанциям, использующим энергию воды, которые, повышая напор, используются для превращения энергии воды в механическую энергию, во вращательное движение затем в электроэнергию. Задачей данного изобретения является использовать в полном объеме гидромеханическую силу рек и повысить мощность турбины ГЭС,коэффициент использования энергии воды. Изобретение относится к энергетике, также гидроэлектростанциям, использующим энергию воды, которые, повышая напор, используются для превращения энергии воды в механическую энергию, во вращательное движение затем в электроэнергию. Из уровня техники известны гидроэлектростанций платиной схемы, которые состоят из платины, турбины, трансмиссий и генератора, а также тока. А.С. Гидроэлектрические станции под.ред. Ф.Ф. Губина и Г.И. Иривгения, М. 1980 г.). Недостатком такого типа электростанций является то что, не позволяют в полной мере использовать гидромеханическую силу речной энергии. Также не в полном объеме могут использовать ударную силу потока воды, так как изза создания давления в зоне расположения рабочего колеса, поток воды теряет мощность, уменьшается и расход воды. Все снижает мощность турбины,коэффициент использования энергии воды. Задачей данного изобретения является использование гидромеханическую силу рек в полном объеме, и повысить мощность турбины ГЭС, коэффициент использования энергии воды. Техническим результатом является увеличение объема получаемой электроэнергий, в повышении КПД, а также получение двойного (двухкратного) энергии одним объемом воды за счет использования силы воды. На фиг.1 изображена схема предлагаемой ГЭС,на фиг.2 в увеличенном виде. Где 1- лотки 2-вал (колесо) 3-лоток турбины 4 турбина 5-плотина Технический результат достигается тем, что гидроэлектростанция, состоящая из плотины,турбины и генератора тока, отличающийся тем, что с наружной стороны плотины, верхней части установлены рабочие лотки, которые работают весом наполненной воды, лотки крутятся на двух колесах закрепленные в валах, а вал соединен с генератором через повышающий редуктор, где редуктор соединен с ротором генератора, который преобразует механическую энергию в электрическую также гидроэлектростанция содержит в нижней части платины турбинный генератор с рабочими лопастями, вращаемая потоком отработанный верхними лотками. Гидроэлектростанция состоит из лопасти(емкости) 1, которые соединены между собой цепями под весом воды и крутятся на двух колесах 2. Вода подается с верхней части плотины 5. В верхнем колесе имеется железный вал 2, который тянется по всей ширине плотины. И по всей длине вала устанавливается лопасти (емкости) 1. Таким образом, емкости с водой крутят вал 2. Вал соединен с генератором через повышающий редуктор, а сам редуктор уставлен в конце вала (на чертеже не видно). Редуктор вращает ротор генератора, а генератор преобразует механическую энергию в электрическую. При этом необходимо отметить, что чем выше высота плотины, тем больше возможности установить рабочие лопасти (емкости) с валом в несколько этажей. Вода, поступившая с рабочего лопасти (емкости) потоком скользит по плотине сужается и устремляется в латок, в котором находятся рабочие лопасти турбины. Турбина, вращаемая потоком, вращает ротор второго генератора тока. Далее электроэнергия вырабатываемая генератором уходит в электросеть. Таким образом, одним объемом воды получаем в двойном объеме (двухкратный) и более полезный коэффициент за счет использования силы воды. Данное техническое решения может в массовом количестве изготавливаться и монтироваться вдоль реки и в ныне существующих платинах разных размеров, давая в совокупности большое количество электроэнергий. ФОРМУЛА ИЗОБРЕТЕНИЯ Гидроэлектростанция, состоящая из плотины нижней части которого установлены рабочие лопасти,турбины и генератора тока,отличающаяся тем, что с наружной стороны плотины, верхней части установлены рабочие лотки,которые работают весом наполненной воды, лотки крутятся на двух колесах закрепленные в валах, а вал соединен с генератором через повышающий редуктор, где редуктор соединен с ротором генератора, который преобразует механическую энергию в электрическую.
