Устройство для крепления измерительных органов релейной защиты

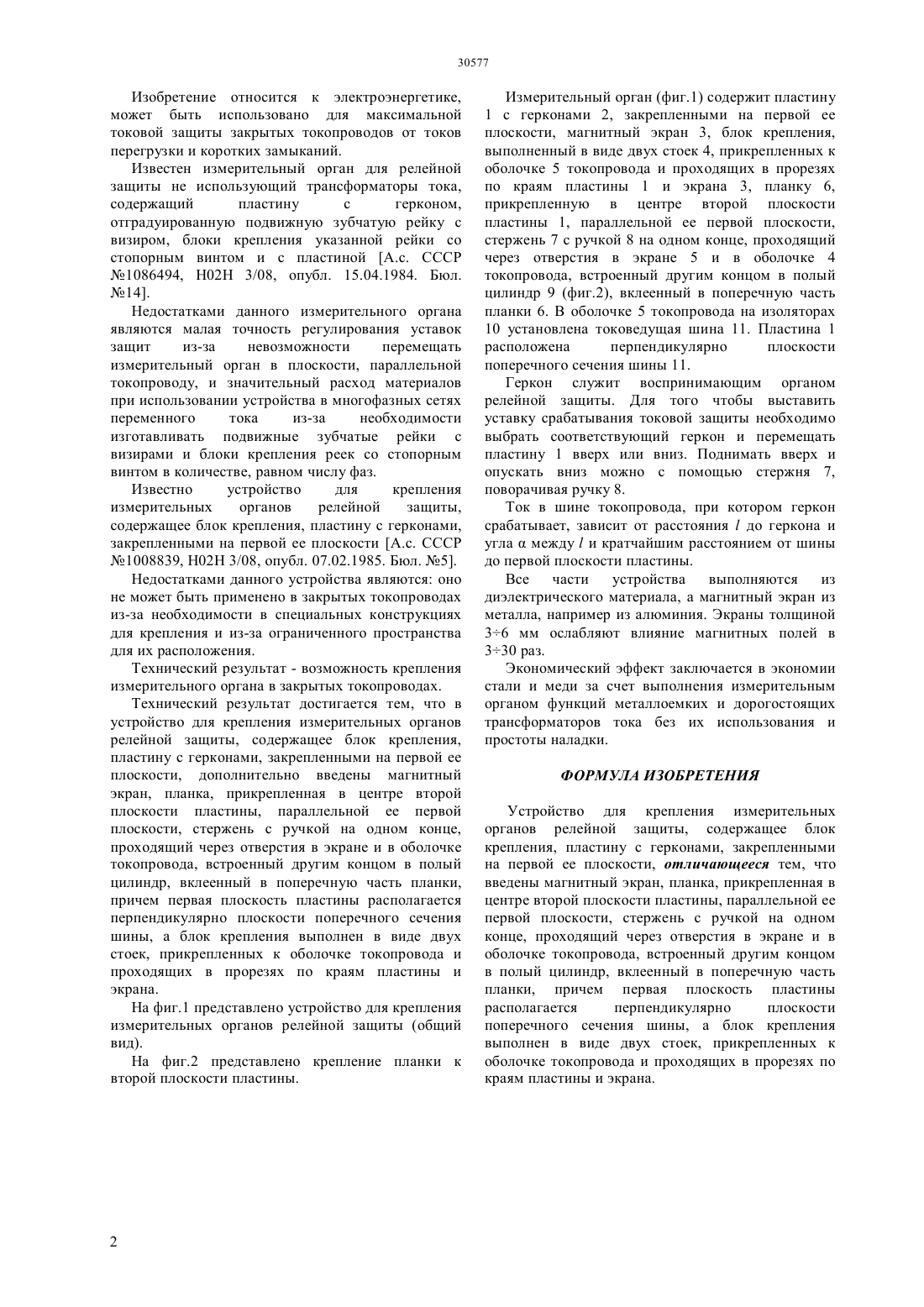

(51) 02 3/08 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Устройство для крепления измерительных органов релейной защиты содержит блок крепления,пластину с герконами, закрепленными на первой ее плоскости,магнитный экран,планку,прикрепленную в центре второй плоскости пластины, параллельной ее первой плоскости,стержень с ручкой на одном конце, проходящий через отверстия в экране и в оболочке токопровода,встроенный другим концом в полый цилиндр,вклеенный в поперечную часть планки, причем первая плоскость пластины располагается перпендикулярно плоскости поперечного сечения шины, а блок крепления выполнен в виде двух стоек, прикрепленных к оболочке токопровода и проходящих в прорезях по краям пластины и экрана. Экономический эффект заключается в экономии стали и меди за счет выполнения измерительным органом функций металлоемких и дорогостоящих трансформаторов тока без их использования и простоты наладки.(72) Клецель Марк Яковлевич Бергузинов Асхат Нурланович Нефтисов Александр Витальевич Талипов О. М.(73) Республиканское государственное предприятие на праве хозяйственного ведения Павлодарский государственный университет им. С. Торайгырова Министерства образования и науки Республики Казахстан(54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ИЗМЕРИТЕЛЬНЫХ ОРГАНОВ РЕЛЕЙНОЙ ЗАЩИТЫ(57) Изобретение относится к электроэнергетике,может быть использовано для контроля токов перегрузки и коротких замыканий в токопроводах и линиях электропередач. Технический результат - возможность крепления измерительного органа в закрытых токопроводах. Изобретение относится к электроэнергетике,может быть использовано для максимальной токовой защиты закрытых токопроводов от токов перегрузки и коротких замыканий. Известен измерительный орган для релейной защиты не использующий трансформаторы тока,содержащий пластину с герконом,отградуированную подвижную зубчатую рейку с визиром, блоки крепления указанной рейки со стопорным винтом и с пластиной А.с. СССР 1086494, Н 02 Н 3/08, опубл. 15.04.1984. Бюл. 14. Недостатками данного измерительного органа являются малая точность регулирования уставок защит из-за невозможности перемещать измерительный орган в плоскости, параллельной токопроводу, и значительный расход материалов при использовании устройства в многофазных сетях переменного тока из-за необходимости изготавливать подвижные зубчатые рейки с визирами и блоки крепления реек со стопорным винтом в количестве, равном числу фаз. Известно устройство для крепления измерительных органов релейной защиты,содержащее блок крепления, пластину с герконами,закрепленными на первой ее плоскости А.с. СССР 1008839, Н 02 Н 3/08, опубл. 07.02.1985. Бюл. 5. Недостатками данного устройства являются оно не может быть применено в закрытых токопроводах из-за необходимости в специальных конструкциях для крепления и из-за ограниченного пространства для их расположения. Технический результат - возможность крепления измерительного органа в закрытых токопроводах. Технический результат достигается тем, что в устройство для крепления измерительных органов релейной защиты, содержащее блок крепления,пластину с герконами, закрепленными на первой ее плоскости, дополнительно введены магнитный экран, планка, прикрепленная в центре второй плоскости пластины, параллельной ее первой плоскости, стержень с ручкой на одном конце,проходящий через отверстия в экране и в оболочке токопровода, встроенный другим концом в полый цилиндр, вклеенный в поперечную часть планки,причем первая плоскость пластины располагается перпендикулярно плоскости поперечного сечения шины, а блок крепления выполнен в виде двух стоек, прикрепленных к оболочке токопровода и проходящих в прорезях по краям пластины и экрана. На фиг.1 представлено устройство для крепления измерительных органов релейной защиты (общий вид). На фиг.2 представлено крепление планки к второй плоскости пластины. Измерительный орган (фиг.1) содержит пластину 1 с герконами 2, закрепленными на первой ее плоскости, магнитный экран 3, блок крепления,выполненный в виде двух стоек 4, прикрепленных к оболочке 5 токопровода и проходящих в прорезях по краям пластины 1 и экрана 3, планку 6,прикрепленную в центре второй плоскости пластины 1, параллельной ее первой плоскости,стержень 7 с ручкой 8 на одном конце, проходящий через отверстия в экране 5 и в оболочке 4 токопровода, встроенный другим концом в полый цилиндр 9 (фиг.2), вклеенный в поперечную часть планки 6. В оболочке 5 токопровода на изоляторах 10 установлена токоведущая шина 11. Пластина 1 расположена перпендикулярно плоскости поперечного сечения шины 11. Геркон служит воспринимающим органом релейной защиты. Для того чтобы выставить уставку срабатывания токовой защиты необходимо выбрать соответствующий геркон и перемещать пластину 1 вверх или вниз. Поднимать вверх и опускать вниз можно с помощью стержня 7,поворачивая ручку 8. Ток в шине токопровода, при котором геркон срабатывает, зависит от расстояниядо геркона и угламеждуи кратчайшим расстоянием от шины до первой плоскости пластины. Все части устройства выполняются из диэлектрического материала, а магнитный экран из металла, например из алюминия. Экраны толщиной 36 мм ослабляют влияние магнитных полей в 330 раз. Экономический эффект заключается в экономии стали и меди за счет выполнения измерительным органом функций металлоемких и дорогостоящих трансформаторов тока без их использования и простоты наладки. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для крепления измерительных органов релейной защиты, содержащее блок крепления, пластину с герконами, закрепленными на первой ее плоскости, отличающееся тем, что введены магнитный экран, планка, прикрепленная в центре второй плоскости пластины, параллельной ее первой плоскости, стержень с ручкой на одном конце, проходящий через отверстия в экране и в оболочке токопровода, встроенный другим концом в полый цилиндр, вклеенный в поперечную часть планки, причем первая плоскость пластины располагается перпендикулярно плоскости поперечного сечения шины, а блок крепления выполнен в виде двух стоек, прикрепленных к оболочке токопровода и проходящих в прорезях по краям пластины и экрана.
