Измерительный орган для релейной защиты линии с несимметричными токопроводами

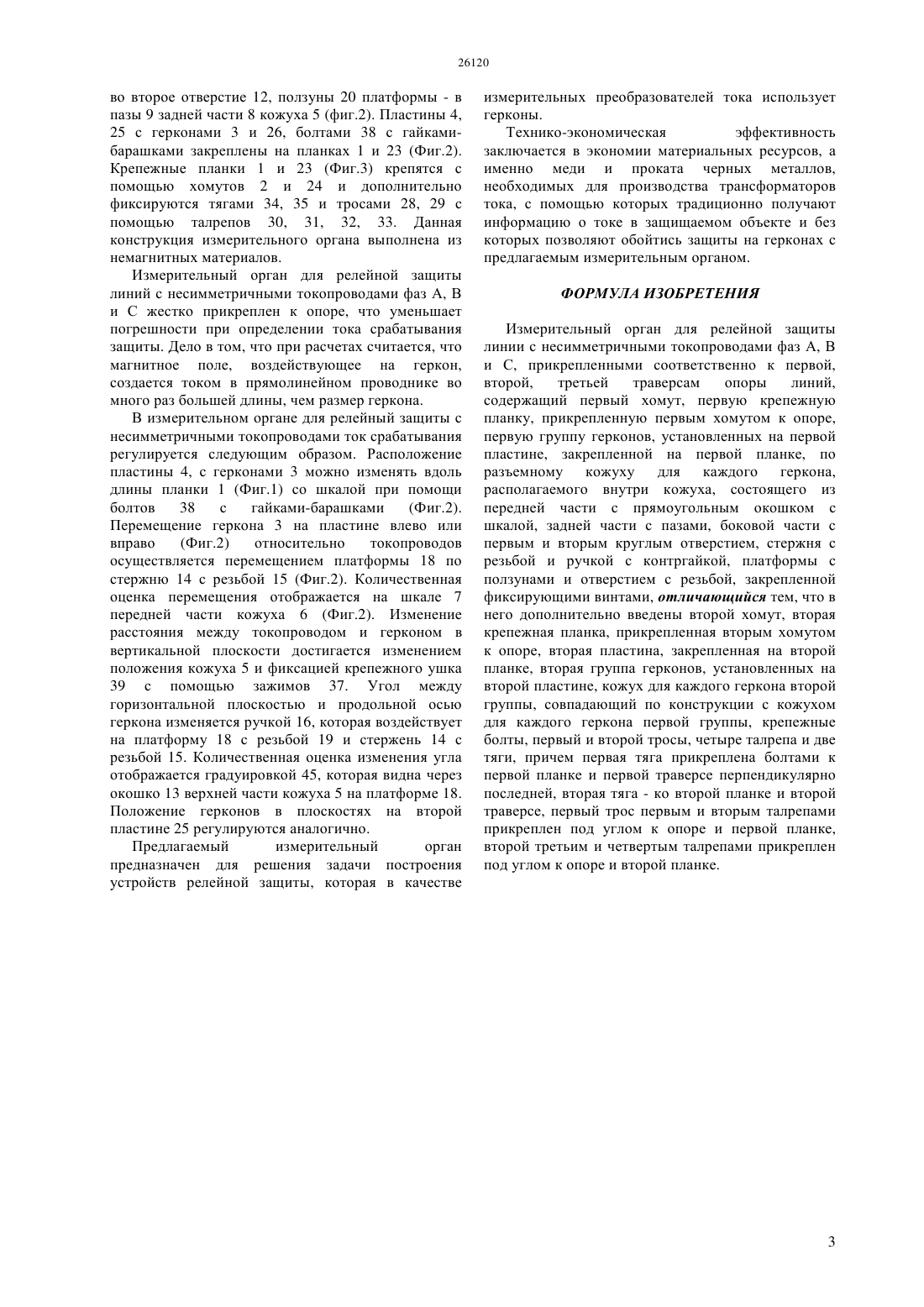

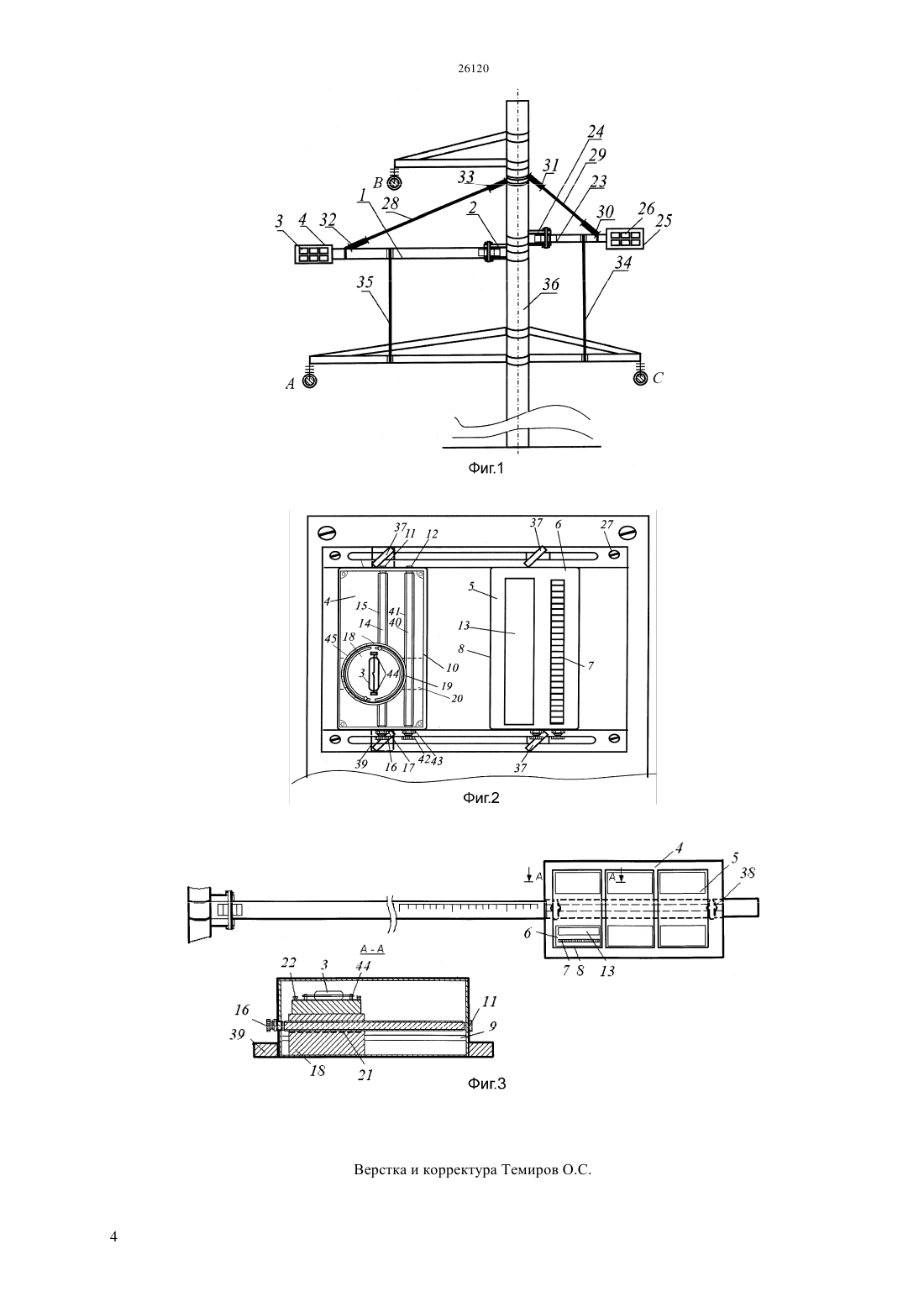

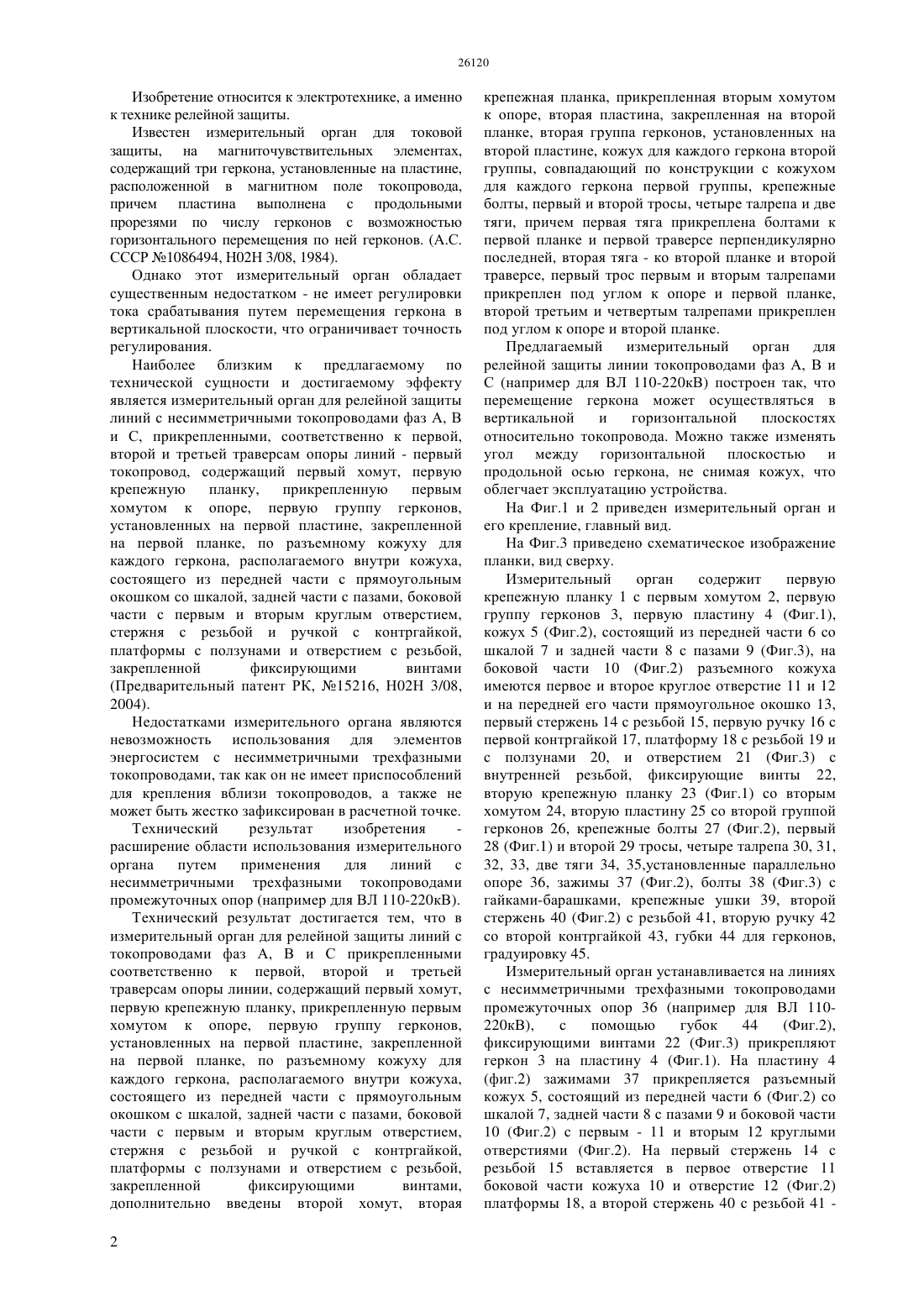

(51) 02 3/08 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ первый хомут, первую крепежную планку,прикрепленную первым хомутом к опоре, первую группу герконов, установленных на первой пластине, закрепленной на первой планке, по разъемному кожуху для каждого геркона,располагаемого внутри него, состоящего из передней части с прямоугольным окошком с шкалой, задней части с пазами, боковой части с первым и вторым круглым отверстием, стержня с резьбой и ручкой с контргайкой, платформы с ползунами и отверстием с резьбой, закрепленной фиксирующими винтами, отличающийся тем, что в него дополнительно введены второй хомут, вторая крепежная планка, прикрепленная вторым хомутом,вторая пластина, закрепленная на второй планке,вторая группа герконов, установленных на второй пластине, кожух для каждого геркона второй группы, совпадающий по конструкции с кожухом для каждого геркона первой группы, крепежные болты, первый и второй тросы, четыре талрепа и две тяги, причем первая тяга прикреплена болтами к первой планке и первой траверсе перпендикулярно последней, вторая тяга ко второй планке и второй траверсе, первый трос первыми двумя талрепами прикреплен под углом к опоре и первой планке,второй вторыми двумя талрепами прикреплен под углом к опоре и второй планке.(72) Клецель Марк ЯковлевичКислов Александр ПетровичМайшев Павел Николаевич Полищук Владимир Иосифович(73) Республиканское государственное казенное предприятие Павлодарский государственный университет им. С.Торайгырова Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 15216, 2004(54) ИЗМЕРИТЕЛЬНЫЙ ОРГАН ДЛЯ РЕЛЕЙНОЙ ЗАЩИТЫ ЛИНИИ С НЕСИММЕТРИЧНЫМИ ТОКОПРОВОДАМИ(57) Изобретение относится к электротехнике, а именно к технике релейной защиты. Технический результат изобретения расширение области использования измерительного органа за счет применения для линий с несимметричными токопроводами фаз (например для ВЛ 110-220 кВ). Измерительный орган для релейной защиты линий с несимметричными токопроводами фаз А, В и С, прикрепленными соответственно к первой,второй, третей траверсам опоры, содержащий Изобретение относится к электротехнике, а именно к технике релейной защиты. Известен измерительный орган для токовой защиты, на магниточувствительных элементах,содержащий три геркона, установленные на пластине,расположенной в магнитном поле токопровода,причем пластина выполнена с продольными прорезями по числу герконов с возможностью горизонтального перемещения по ней герконов. (А.С. СССР 1086494, Н 02 Н 3/08, 1984). Однако этот измерительный орган обладает существенным недостатком - не имеет регулировки тока срабатывания путем перемещения геркона в вертикальной плоскости, что ограничивает точность регулирования. Наиболее близким к предлагаемому по технической сущности и достигаемому эффекту является измерительный орган для релейной защиты линий с несимметричными токопроводами фаз А, В и С, прикрепленными, соответственно к первой,второй и третьей траверсам опоры линий - первый токопровод, содержащий первый хомут, первую крепежную планку,прикрепленную первым хомутом к опоре, первую группу герконов,установленных на первой пластине, закрепленной на первой планке, по разъемному кожуху для каждого геркона, располагаемого внутри кожуха,состоящего из передней части с прямоугольным окошком со шкалой, задней части с пазами, боковой части с первым и вторым круглым отверстием,стержня с резьбой и ручкой с контргайкой,платформы с ползунами и отверстием с резьбой,закрепленной фиксирующими винтами(Предварительный патент РК, 15216, Н 02 Н 3/08,2004). Недостатками измерительного органа являются невозможность использования для элементов энергосистем с несимметричными трехфазными токопроводами, так как он не имеет приспособлений для крепления вблизи токопроводов, а также не может быть жестко зафиксирован в расчетной точке. Технический результат изобретения расширение области использования измерительного органа путем применения для линий с несимметричными трехфазными токопроводами промежуточных опор (например для ВЛ 110-220 кВ). Технический результат достигается тем, что в измерительный орган для релейной защиты линий с токопроводами фаз А, В и С прикрепленными соответственно к первой, второй и третьей траверсам опоры линии, содержащий первый хомут,первую крепежную планку, прикрепленную первым хомутом к опоре, первую группу герконов,установленных на первой пластине, закрепленной на первой планке, по разъемному кожуху для каждого геркона, располагаемого внутри кожуха,состоящего из передней части с прямоугольным окошком с шкалой, задней части с пазами, боковой части с первым и вторым круглым отверстием,стержня с резьбой и ручкой с контргайкой,платформы с ползунами и отверстием с резьбой,закрепленной фиксирующими винтами,дополнительно введены второй хомут, вторая 2 крепежная планка, прикрепленная вторым хомутом к опоре, вторая пластина, закрепленная на второй планке, вторая группа герконов, установленных на второй пластине, кожух для каждого геркона второй группы, совпадающий по конструкции с кожухом для каждого геркона первой группы, крепежные болты, первый и второй тросы, четыре талрепа и две тяги, причем первая тяга прикреплена болтами к первой планке и первой траверсе перпендикулярно последней, вторая тяга - ко второй планке и второй траверсе, первый трос первым и вторым талрепами прикреплен под углом к опоре и первой планке,второй третьим и четвертым талрепами прикреплен под углом к опоре и второй планке. Предлагаемый измерительный орган для релейной защиты линии токопроводами фаз А, В и С (например для ВЛ 110-220 кВ) построен так, что перемещение геркона может осуществляться в вертикальной и горизонтальной плоскостях относительно токопровода. Можно также изменять угол между горизонтальной плоскостью и продольной осью геркона, не снимая кожух, что облегчает эксплуатацию устройства. На Фиг.1 и 2 приведен измерительный орган и его крепление, главный вид. На Фиг.3 приведено схематическое изображение планки, вид сверху. Измерительный орган содержит первую крепежную планку 1 с первым хомутом 2, первую группу герконов 3, первую пластину 4 (Фиг.1),кожух 5 (Фиг.2), состоящий из передней части 6 со шкалой 7 и задней части 8 с пазами 9 (Фиг.3), на боковой части 10 (Фиг.2) разъемного кожуха имеются первое и второе круглое отверстие 11 и 12 и на передней его части прямоугольное окошко 13,первый стержень 14 с резьбой 15, первую ручку 16 с первой контргайкой 17, платформу 18 с резьбой 19 и с ползунами 20, и отверстием 21 (Фиг.3) с внутренней резьбой, фиксирующие винты 22,вторую крепежную планку 23 (Фиг.1) со вторым хомутом 24, вторую пластину 25 со второй группой герконов 26, крепежные болты 27 (Фиг.2), первый 28 (Фиг.1) и второй 29 тросы, четыре талрепа 30, 31,32, 33, две тяги 34, 35,установленные параллельно опоре 36, зажимы 37 (Фиг.2), болты 38 (Фиг.3) с гайками-барашками, крепежные ушки 39, второй стержень 40 (Фиг.2) с резьбой 41, вторую ручку 42 со второй контргайкой 43, губки 44 для герконов,градуировку 45. Измерительный орган устанавливается на линиях с несимметричными трехфазными токопроводами промежуточных опор 36 (например для ВЛ 110220 кВ),с помощью губок 44(фиг.2) зажимами 37 прикрепляется разъемный кожух 5, состоящий из передней части 6 (Фиг.2) со шкалой 7, задней части 8 с пазами 9 и боковой части 10 (Фиг.2) с первым - 11 и вторым 12 круглыми отверстиями (Фиг.2). На первый стержень 14 с резьбой 15 вставляется в первое отверстие 11 боковой части кожуха 10 и отверстие 12 (Фиг.2) платформы 18, а второй стержень 40 с резьбой 4126120 во второе отверстие 12, ползуны 20 платформы - в пазы 9 задней части 8 кожуха 5 (фиг.2). Пластины 4,25 с герконами 3 и 26, болтами 38 с гайкамибарашками закреплены на планках 1 и 23 (Фиг.2). Крепежные планки 1 и 23 (Фиг.3) крепятся с помощью хомутов 2 и 24 и дополнительно фиксируются тягами 34, 35 и тросами 28, 29 с помощью талрепов 30, 31, 32, 33. Данная конструкция измерительного органа выполнена из немагнитных материалов. Измерительный орган для релейной защиты линий с несимметричными токопроводами фаз А, В и С жестко прикреплен к опоре, что уменьшает погрешности при определении тока срабатывания защиты. Дело в том, что при расчетах считается, что магнитное поле, воздействующее на геркон,создается током в прямолинейном проводнике во много раз большей длины, чем размер геркона. В измерительном органе для релейный защиты с несимметричными токопроводами ток срабатывания регулируется следующим образом. Расположение пластины 4, с герконами 3 можно изменять вдоль длины планки 1 (Фиг.1) со шкалой при помощи болтов 38 с гайками-барашками(Фиг.2). Перемещение геркона 3 на пластине влево или вправо(Фиг.2) относительно токопроводов осуществляется перемещением платформы 18 по стержню 14 с резьбой 15 (Фиг.2). Количественная оценка перемещения отображается на шкале 7 передней части кожуха 6 (Фиг.2). Изменение расстояния между токопроводом и герконом в вертикальной плоскости достигается изменением положения кожуха 5 и фиксацией крепежного ушка 39 с помощью зажимов 37. Угол между горизонтальной плоскостью и продольной осью геркона изменяется ручкой 16, которая воздействует на платформу 18 с резьбой 19 и стержень 14 с резьбой 15. Количественная оценка изменения угла отображается градуировкой 45, которая видна через окошко 13 верхней части кожуха 5 на платформе 18. Положение герконов в плоскостях на второй пластине 25 регулируются аналогично. Предлагаемый измерительный орган предназначен для решения задачи построения устройств релейной защиты, которая в качестве измерительных преобразователей тока использует герконы. Технико-экономическая эффективность заключается в экономии материальных ресурсов, а именно меди и проката черных металлов,необходимых для производства трансформаторов тока, с помощью которых традиционно получают информацию о токе в защищаемом объекте и без которых позволяют обойтись защиты на герконах с предлагаемым измерительным органом. ФОРМУЛА ИЗОБРЕТЕНИЯ Измерительный орган для релейной защиты линии с несимметричными токопроводами фаз А, В и С, прикрепленными соответственно к первой,второй,третьей траверсам опоры линий,содержащий первый хомут, первую крепежную планку, прикрепленную первым хомутом к опоре,первую группу герконов, установленных на первой пластине, закрепленной на первой планке, по разъемному кожуху для каждого геркона,располагаемого внутри кожуха, состоящего из передней части с прямоугольным окошком с шкалой, задней части с пазами, боковой части с первым и вторым круглым отверстием, стержня с резьбой и ручкой с контргайкой, платформы с ползунами и отверстием с резьбой, закрепленной фиксирующими винтами, отличающийся тем, что в него дополнительно введены второй хомут, вторая крепежная планка, прикрепленная вторым хомутом к опоре, вторая пластина, закрепленная на второй планке, вторая группа герконов, установленных на второй пластине, кожух для каждого геркона второй группы, совпадающий по конструкции с кожухом для каждого геркона первой группы, крепежные болты, первый и второй тросы, четыре талрепа и две тяги, причем первая тяга прикреплена болтами к первой планке и первой траверсе перпендикулярно последней, вторая тяга - ко второй планке и второй траверсе, первый трос первым и вторым талрепами прикреплен под углом к опоре и первой планке,второй третьим и четвертым талрепами прикреплен под углом к опоре и второй планке.
