Форсунка для распыления водоугольного топлива

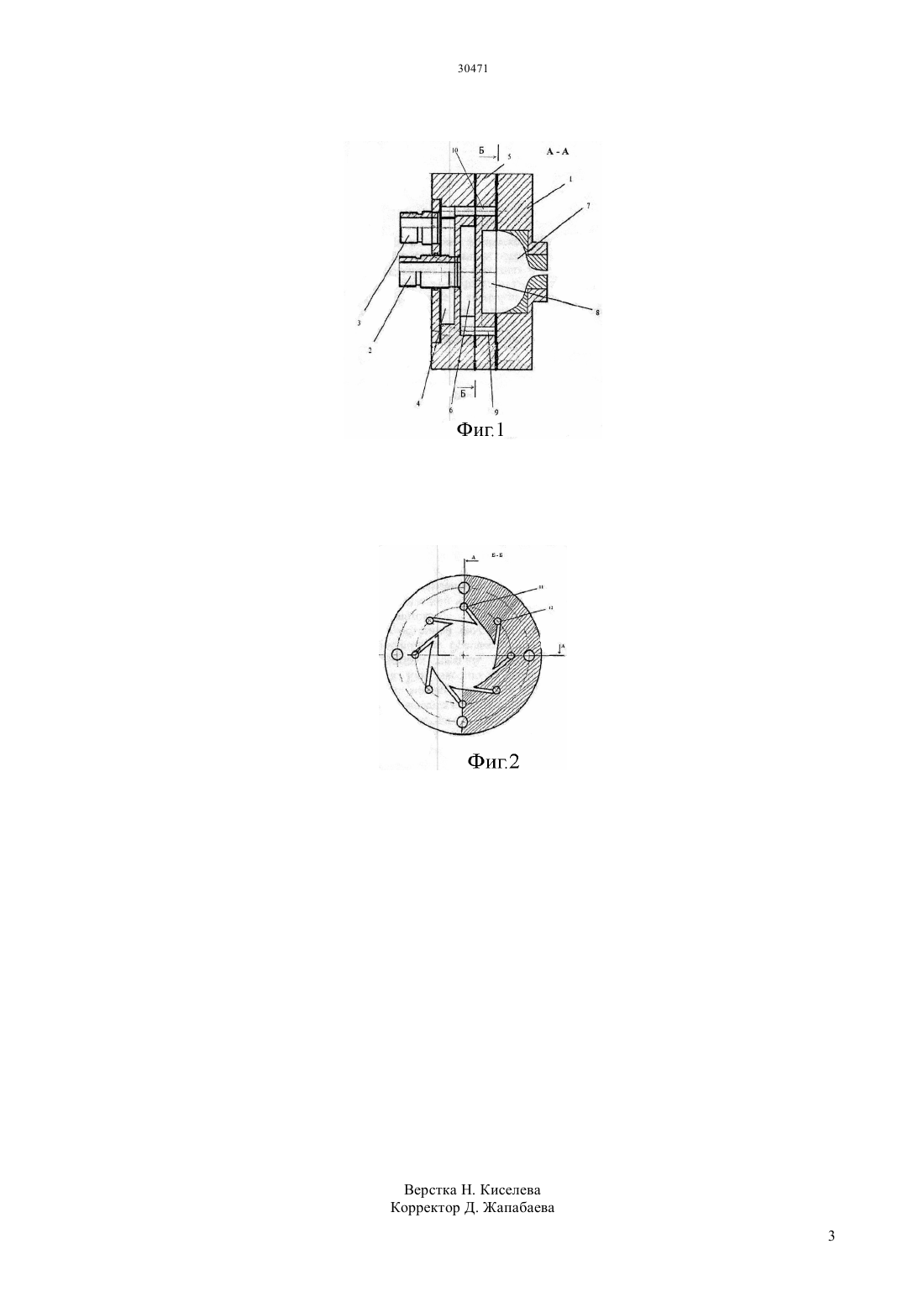

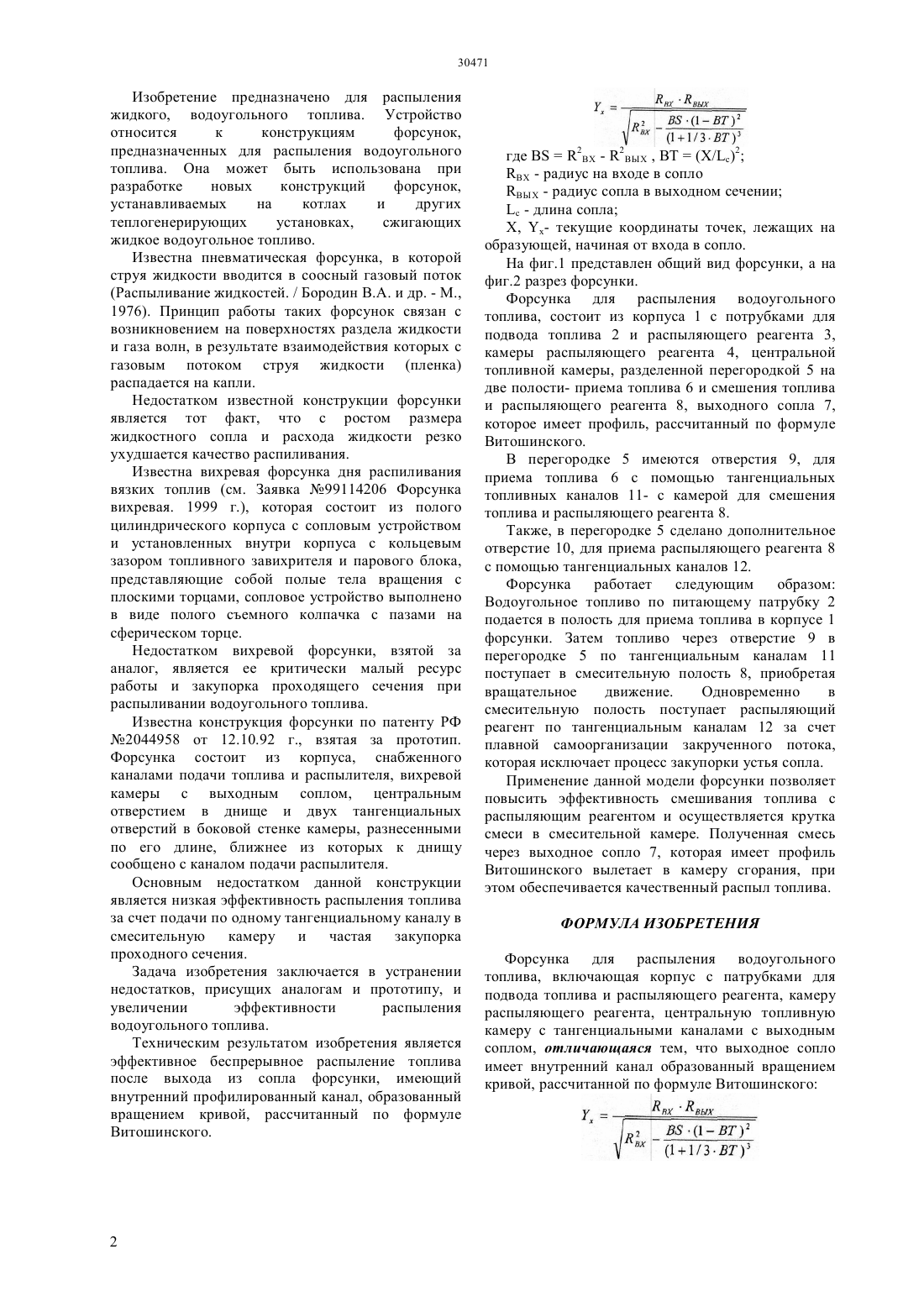

(51) 23 11/12 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ теплогенерирующих установках,сжигающих жидкое водоугольное топливо. Задача изобретения заключается в устранении недостатков, присущих аналогам и прототипу, и увеличении эффективности распыления водоугольного топлива. Техническим результатом изобретения является эффективное беспрерывное распыление топлива после выхода из сопла форсунки, имеющий внутренний профилированный канал, образованный вращением кривой, рассчитанный по формуле Витошинского. Форсунка для распыления водоугольного топлива, состоит из корпуса 1 с потрубками для подвода топлива 2 и распыляющего реагента 3,камеры распыляющего реагента 4, центральной топливной камеры, разделенной перегородкой 5 на две полости - приема топлива 6 и смешения топлива и распыляющего реагента 8, выходного сопла 7,которое имеет профиль по формуле Витошинского.(72) Кусаиынов Каппас Нусупбеков Бекболат Рахишевич Сатыбалдин Амангельды Жарылгасынович Танашева Назгуль Кыдыралиевна Алпысова Гульнур Кенжебековна Тлеубергенова Амарал Жарылхасынкызы(73) Республиканское государственное предприятие на праве хозяйственного ведения Карагандинский государственный университет им. академика Е.А. Букетова Министерства образования и науки Республики Казахстан(54) ФОРСУНКА ДЛЯ РАСПЫЛЕНИЯ ВОДОУГОЛЬНОГО ТОПЛИВА(57) Изобретение предназначено для распыления жидкого, водоугольного топлива. Устройство относится к конструкциям форсунок,предназначенных для распыления водоугольного топлива. Она может быть использована при разработке новых конструкций форсунок,устанавливаемых на котлах и других Изобретение предназначено для распыления жидкого, водоугольного топлива. Устройство относится к конструкциям форсунок,предназначенных для распыления водоугольного топлива. Она может быть использована при разработке новых конструкций форсунок,устанавливаемых на котлах и других теплогенерирующих установках,сжигающих жидкое водоугольное топливо. Известна пневматическая форсунка, в которой струя жидкости вводится в соосный газовый поток(Распыливание жидкостей. / Бородин В.А. и др. - М.,1976). Принцип работы таких форсунок связан с возникновением на поверхностях раздела жидкости и газа волн, в результате взаимодействия которых с газовым потоком струя жидкости (пленка) распадается на капли. Недостатком известной конструкции форсунки является тот факт, что с ростом размера жидкостного сопла и расхода жидкости резко ухудшается качество распиливания. Известна вихревая форсунка дня распиливания вязких топлив (см. Заявка 99114206 Форсунка вихревая. 1999 г.), которая состоит из полого цилиндрического корпуса с сопловым устройством и установленных внутри корпуса с кольцевым зазором топливного завихрителя и парового блока,представляющие собой полые тела вращения с плоскими торцами, сопловое устройство выполнено в виде полого съемного колпачка с пазами на сферическом торце. Недостатком вихревой форсунки, взятой за аналог, является ее критически малый ресурс работы и закупорка проходящего сечения при распыливании водоугольного топлива. Известна конструкция форсунки по патенту РФ 2044958 от 12.10.92 г., взятая за прототип. Форсунка состоит из корпуса, снабженного каналами подачи топлива и распылителя, вихревой камеры с выходным соплом, центральным отверстием в днище и двух тангенциальных отверстий в боковой стенке камеры, разнесенными по его длине, ближнее из которых к днищу сообщено с каналом подачи распылителя. Основным недостатком данной конструкции является низкая эффективность распыления топлива за счет подачи по одному тангенциальному каналу в смесительную камеру и частая закупорка проходного сечения. Задача изобретения заключается в устранении недостатков, присущих аналогам и прототипу, и увеличении эффективности распыления водоугольного топлива. Техническим результатом изобретения является эффективное беспрерывное распыление топлива после выхода из сопла форсунки, имеющий внутренний профилированный канал, образованный вращением кривой, рассчитанный по формуле Витошинского. где 2 - 2 Ы , ВТ(/)2- радиус на входе в сопло Ы - радиус сопла в выходном сечении- длина сопла, - текущие координаты точек, лежащих на образующей, начиная от входа в сопло. На фиг.1 представлен общий вид форсунки, а на фиг.2 разрез форсунки. Форсунка для распыления водоугольного топлива, состоит из корпуса 1 с потрубками для подвода топлива 2 и распыляющего реагента 3,камеры распыляющего реагента 4, центральной топливной камеры, разделенной перегородкой 5 на две полости- приема топлива 6 и смешения топлива и распыляющего реагента 8, выходного сопла 7,которое имеет профиль, рассчитанный по формуле Витошинского. В перегородке 5 имеются отверстия 9, для приема топлива 6 с помощью тангенциальных топливных каналов 11- с камерой для смешения топлива и распыляющего реагента 8. Также, в перегородке 5 сделано дополнительное отверстие 10, для приема распыляющего реагента 8 с помощью тангенциальных каналов 12. Форсунка работает следующим образом Водоугольное топливо по питающему патрубку 2 подается в полость для приема топлива в корпусе 1 форсунки. Затем топливо через отверстие 9 в перегородке 5 по тангенциальным каналам 11 поступает в смесительную полость 8, приобретая вращательное движение. Одновременно в смесительную полость поступает распыляющий реагент по тангенциальным каналам 12 за счет плавной самоорганизации закрученного потока,которая исключает процесс закупорки устья сопла. Применение данной модели форсунки позволяет повысить эффективность смешивания топлива с распыляющим реагентом и осуществляется крутка смеси в смесительной камере. Полученная смесь через выходное сопло 7, которая имеет профиль Витошинского вылетает в камеру сгорания, при этом обеспечивается качественный распыл топлива. ФОРМУЛА ИЗОБРЕТЕНИЯ Форсунка для распыления водоугольного топлива, включающая корпус с патрубками для подвода топлива и распыляющего реагента, камеру распыляющего реагента, центральную топливную камеру с тангенциальными каналами с выходным соплом, отличающаяся тем, что выходное сопло имеет внутренний канал образованный вращением кривой, рассчитанной по формуле Витошинского
