Устройство для вертикальной подачи трубы с термическим резаком для резки камня

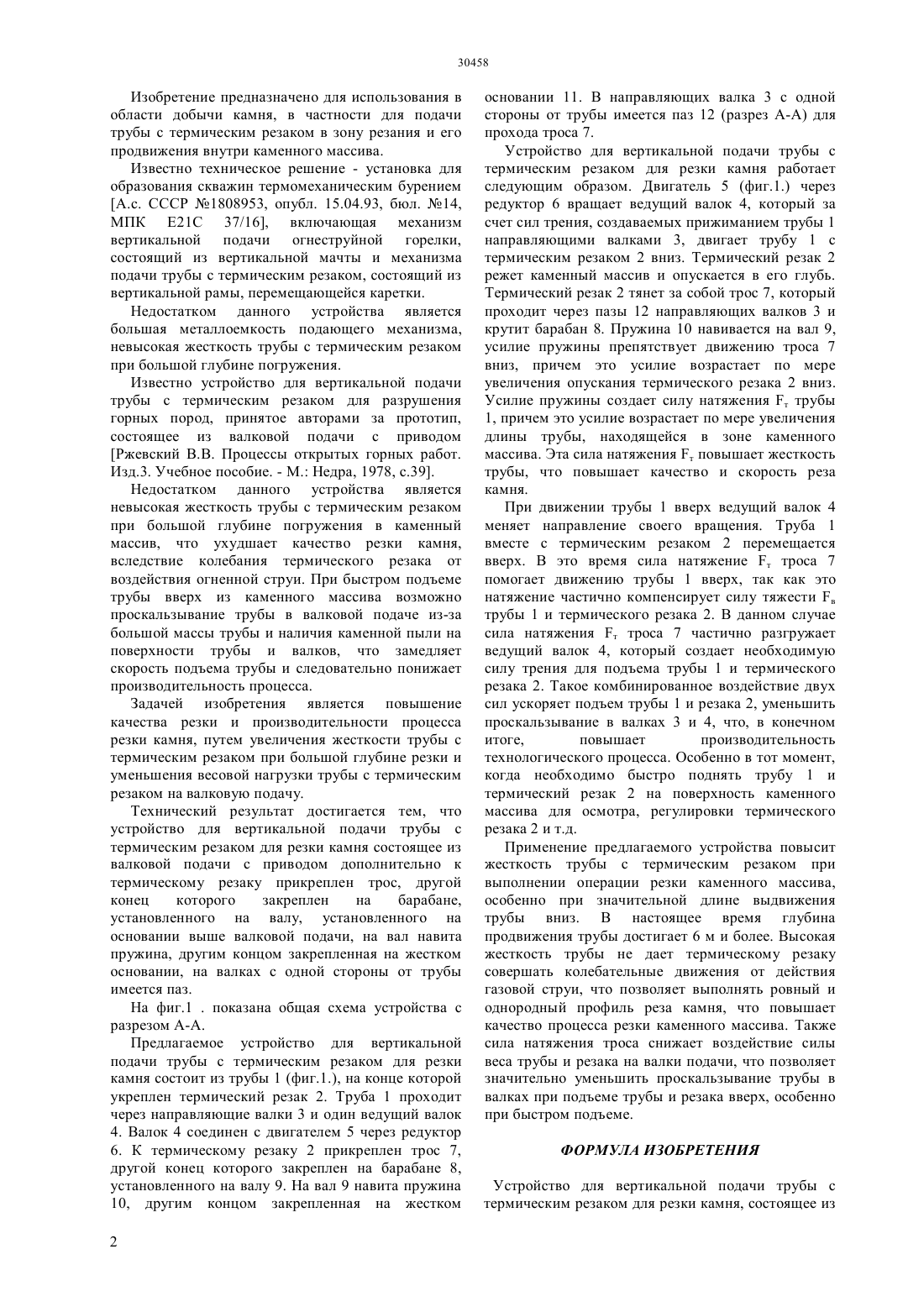

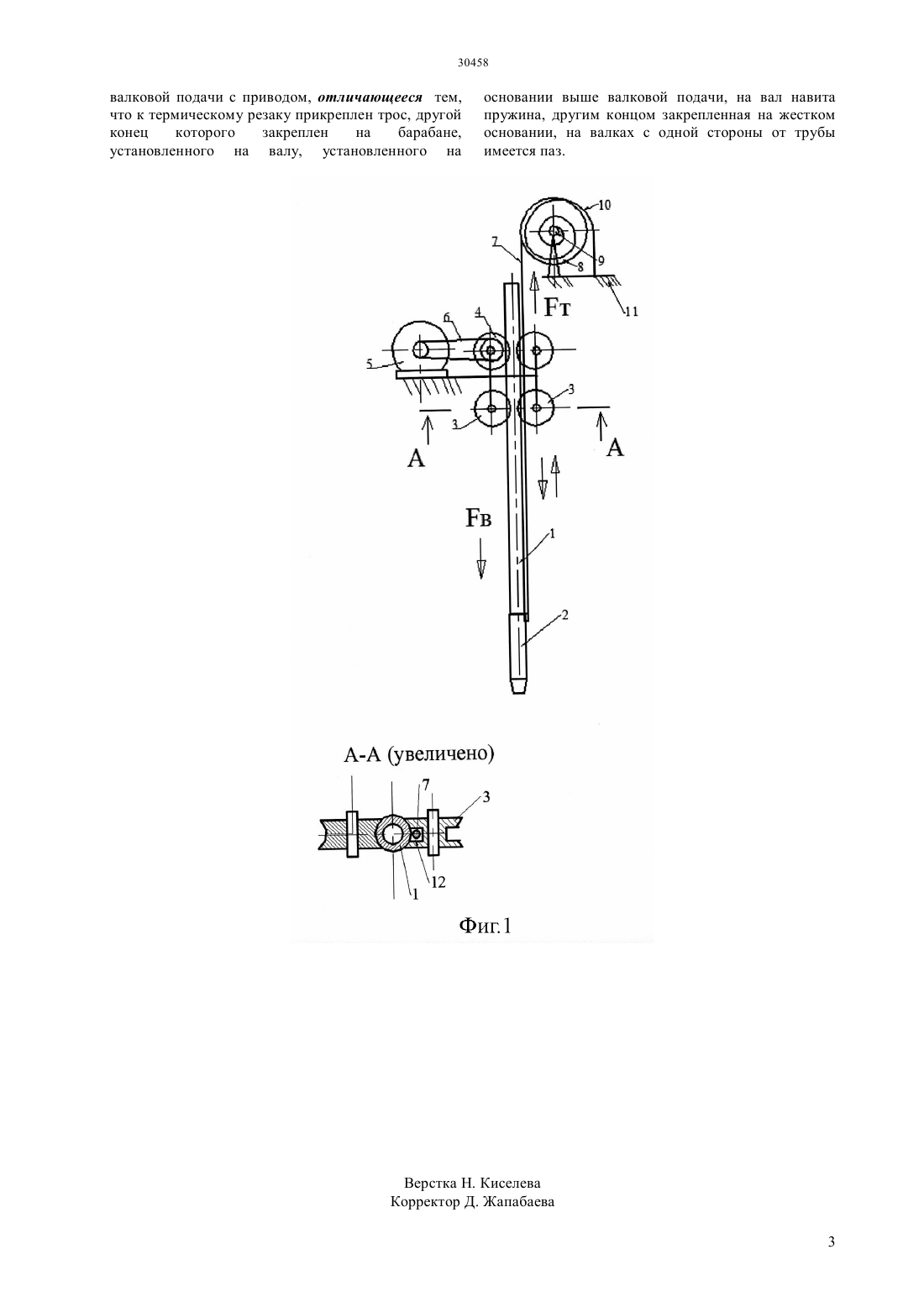

(51) 21 37/16 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ валковой подачи с приводом, отличающееся тем,что к термическому резаку прикреплен трос, другой конец которого закреплен на барабане,установленного на валу, установленного на основании выше валковой подачи, на вал навита пружина, другим концом закрепленная на жестком основании, на валках с одной стороны от трубы имеется паз. Применение предлагаемого устройства повысит жесткость трубы с термическим резаком при выполнении операции резки каменного массива,особенно при значительной длине выдвижения трубы вниз. В настоящее время глубина продвижения трубы достигает 6 м и более. Высокая жесткость трубы не дает термическому резаку совершать колебательные движения от действия газовой струи, что позволяет выполнять ровный и однородный профиль реза камня, что повышает качество процесса резки каменного массива. Также сила натяжения троса снижает воздействие силы веса трубы и резака на валки подачи, что позволяет значительно уменьшить проскальзывание трубы в валках при подъеме трубы и резака вверх, особенно при быстром подъеме.(72) Поветкин Виталий Васильевич Аскаров Ерлан Сейткасымович Поветкин Алексей Васильевич Керимжанова Маншук Фазыловна(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(56) Ржевский В.В. Процессы открытых горных работ. Изд. 3. Учебное пособие. - М. Недра, 1978,с.39(54) УСТРОЙСТВО ДЛЯ ВЕРТИКАЛЬНОЙ ПОДАЧИ ТРУБЫ С ТЕРМИЧЕСКИМ РЕЗАКОМ ДЛЯ РЕЗКИ КАМНЯ(57) Изобретение предназначено для использования в области добычи камня, в частности для подачи трубы с термическим резаком в зону резания и его продвижения внутри каменного массива. Устройство для вертикальной подачи трубы с термическим резаком для резки камня состоящее из Изобретение предназначено для использования в области добычи камня, в частности для подачи трубы с термическим резаком в зону резания и его продвижения внутри каменного массива. Известно техническое решение - установка для образования скважин термомеханическим бурением А.с. СССР 1808953, опубл. 15.04.93, бюл. 14,МПК Е 21 С 37/16, включающая механизм вертикальной подачи огнеструйной горелки,состоящий из вертикальной мачты и механизма подачи трубы с термическим резаком, состоящий из вертикальной рамы, перемещающейся каретки. Недостатком данного устройства является большая металлоемкость подающего механизма,невысокая жесткость трубы с термическим резаком при большой глубине погружения. Известно устройство для вертикальной подачи трубы с термическим резаком для разрушения горных пород, принятое авторами за прототип,состоящее из валковой подачи с приводом Ржевский В.В. Процессы открытых горных работ. Изд.3. Учебное пособие. - М. Недра, 1978, с.39. Недостатком данного устройства является невысокая жесткость трубы с термическим резаком при большой глубине погружения в каменный массив, что ухудшает качество резки камня,вследствие колебания термического резака от воздействия огненной струи. При быстром подъеме трубы вверх из каменного массива возможно проскальзывание трубы в валковой подаче из-за большой массы трубы и наличия каменной пыли на поверхности трубы и валков, что замедляет скорость подъема трубы и следовательно понижает производительность процесса. Задачей изобретения является повышение качества резки и производительности процесса резки камня, путем увеличения жесткости трубы с термическим резаком при большой глубине резки и уменьшения весовой нагрузки трубы с термическим резаком на валковую подачу. Технический результат достигается тем, что устройство для вертикальной подачи трубы с термическим резаком для резки камня состоящее из валковой подачи с приводом дополнительно к термическому резаку прикреплен трос, другой конец которого закреплен на барабане,установленного на валу, установленного на основании выше валковой подачи, на вал навита пружина, другим концом закрепленная на жестком основании, на валках с одной стороны от трубы имеется паз. На фиг.1 . показана общая схема устройства с разрезом А-А. Предлагаемое устройство для вертикальной подачи трубы с термическим резаком для резки камня состоит из трубы 1 (фиг.1.), на конце которой укреплен термический резак 2. Труба 1 проходит через направляющие валки 3 и один ведущий валок 4. Валок 4 соединен с двигателем 5 через редуктор 6. К термическому резаку 2 прикреплен трос 7,другой конец которого закреплен на барабане 8,установленного на валу 9. На вал 9 навита пружина 10, другим концом закрепленная на жестком 2 основании 11. В направляющих валка 3 с одной стороны от трубы имеется паз 12 (разрез А-А) для прохода троса 7. Устройство для вертикальной подачи трубы с термическим резаком для резки камня работает следующим образом. Двигатель 5 (фиг.1.) через редуктор 6 вращает ведущий валок 4, который за счет сил трения, создаваемых прижиманием трубы 1 направляющими валками 3, двигает трубу 1 с термическим резаком 2 вниз. Термический резак 2 режет каменный массив и опускается в его глубь. Термический резак 2 тянет за собой трос 7, который проходит через пазы 12 направляющих валков 3 и крутит барабан 8. Пружина 10 навивается на вал 9,усилие пружины препятствует движению троса 7 вниз, причем это усилие возрастает по мере увеличения опускания термического резака 2 вниз. Усилие пружины создает силу натяжения т трубы 1, причем это усилие возрастает по мере увеличения длины трубы, находящейся в зоне каменного массива. Эта сила натяжения т повышает жесткость трубы, что повышает качество и скорость реза камня. При движении трубы 1 вверх ведущий валок 4 меняет направление своего вращения. Труба 1 вместе с термическим резаком 2 перемещается вверх. В это время сила натяжение т троса 7 помогает движению трубы 1 вверх, так как это натяжение частично компенсирует силу тяжести в трубы 1 и термического резака 2. В данном случае сила натяжения т троса 7 частично разгружает ведущий валок 4, который создает необходимую силу трения для подъема трубы 1 и термического резака 2. Такое комбинированное воздействие двух сил ускоряет подъем трубы 1 и резака 2, уменьшить проскальзывание в валках 3 и 4, что, в конечном итоге,повышает производительность технологического процесса. Особенно в тот момент,когда необходимо быстро поднять трубу 1 и термический резак 2 на поверхность каменного массива для осмотра, регулировки термического резака 2 и т.д. Применение предлагаемого устройства повысит жесткость трубы с термическим резаком при выполнении операции резки каменного массива,особенно при значительной длине выдвижения трубы вниз. В настоящее время глубина продвижения трубы достигает 6 м и более. Высокая жесткость трубы не дает термическому резаку совершать колебательные движения от действия газовой струи, что позволяет выполнять ровный и однородный профиль реза камня, что повышает качество процесса резки каменного массива. Также сила натяжения троса снижает воздействие силы веса трубы и резака на валки подачи, что позволяет значительно уменьшить проскальзывание трубы в валках при подъеме трубы и резака вверх, особенно при быстром подъеме. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для вертикальной подачи трубы с термическим резаком для резки камня, состоящее из валковой подачи с приводом, отличающееся тем,что к термическому резаку прикреплен трос, другой конец которого закреплен на барабане,установленного на валу, установленного на основании выше валковой подачи, на вал навита пружина, другим концом закрепленная на жестком основании, на валках с одной стороны от трубы имеется паз.
