Способ очистки и обеззараживания природных и сточных вод

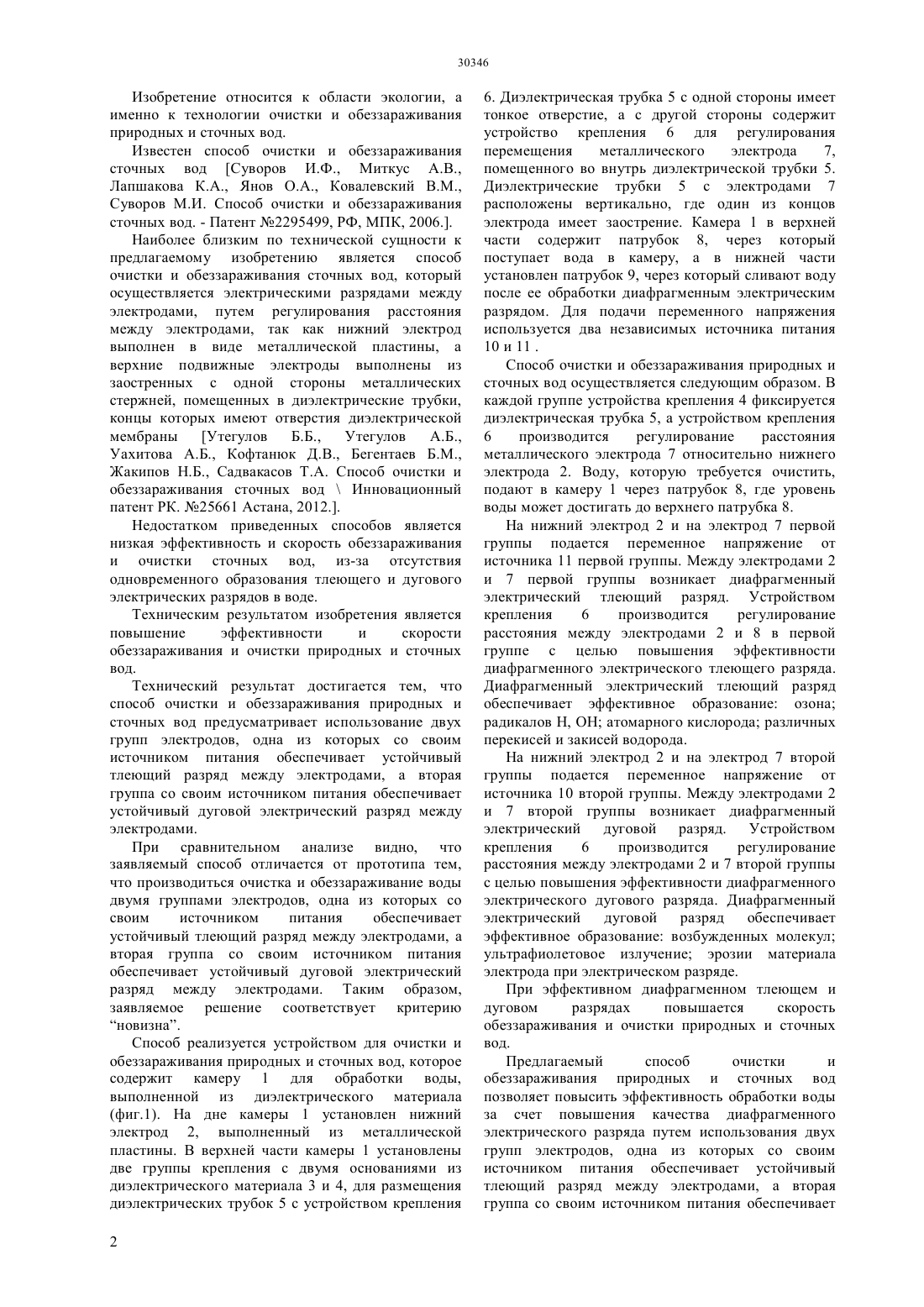

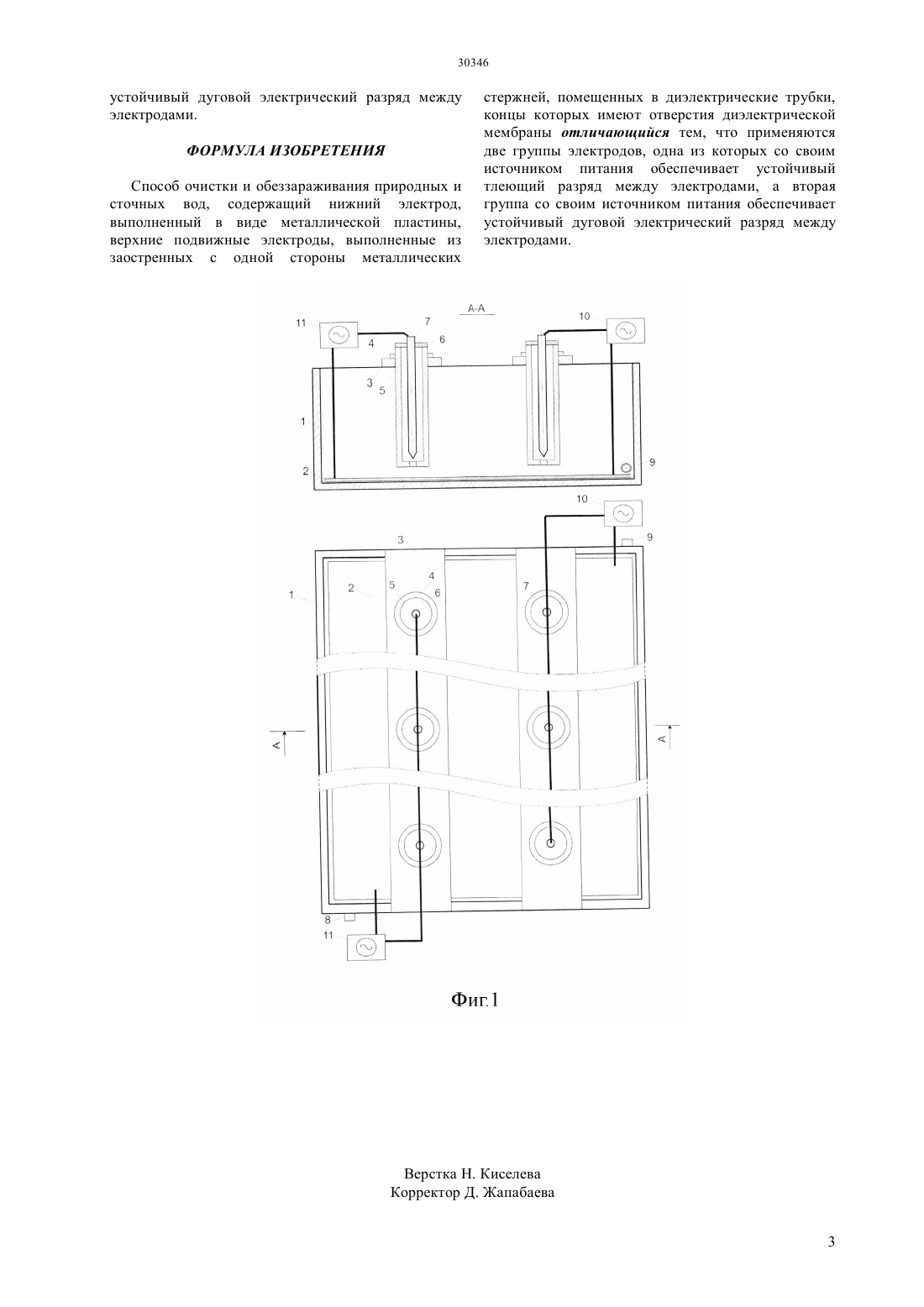

(51) 02 1/467 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ групп электродов, одна из которых со своим источником питания обеспечивает устойчивый тлеющий разряд между электродами, а вторая группа со своим источником питания обеспечивает устойчивый дуговой электрический разряд между электродами. Способ очистки и обеззараживания природных и сточных вод осуществляется следующим образом. На нижний электрод и на перемещающийся электрод первой группы подается переменное напряжение от источника первой группы. Между электродами возникает диафрагменный электрический тлеющий разряд. На нижний электрод и на перемещающийся электрод второй группы подается переменное напряжение от источника второй группы, таким образом, между электродами второй группы возникает диафрагменный электрический дуговой разряд. Также устройством крепления производится регулирование расстояния между электродами для повышения эффективности диафрагменных электрических разрядов.(72) Утегулов Болатбек Бахитжанович Утегулов Арман Болатбекович Уахитова Айгуль Ботановна(73) Акционерное общество Казахский агротехнический университет им. Сакена Сейфуллина(57) Изобретение относится к области экологии, а именно к технологии очистки и обеззараживания природных и сточных вод. Техническим результатом изобретения является повышение эффективности и скорости обеззараживания и очистки природных и сточных вод. Технический результат достигается тем, что способ очистки и обеззараживания природных и сточных вод предусматривает использование двух Изобретение относится к области экологии, а именно к технологии очистки и обеззараживания природных и сточных вод. Известен способ очистки и обеззараживания сточных вод Суворов И.Ф., Миткус А.В.,Лапшакова К.А., Янов О.А., Ковалевский В.М.,Суворов М.И. Способ очистки и обеззараживания сточных вод. - Патент 2295499, РФ, МПК, 2006 Наиболее близким по технической сущности к предлагаемому изобретению является способ очистки и обеззараживания сточных вод, который осуществляется электрическими разрядами между электродами, путем регулирования расстояния между электродами, так как нижний электрод выполнен в виде металлической пластины, а верхние подвижные электроды выполнены из заостренных с одной стороны металлических стержней, помещенных в диэлектрические трубки,концы которых имеют отверстия диэлектрической мембраны Утегулов Б.Б.,Утегулов А.Б.,Уахитова А.Б., Кофтанюк Д.В., Бегентаев Б.М.,Жакипов Н.Б., Садвакасов Т.А. Способ очистки и обеззараживания сточных водИнновационный патент РК. 25661 Астана, 2012 Недостатком приведенных способов является низкая эффективность и скорость обеззараживания и очистки сточных вод, из-за отсутствия одновременного образования тлеющего и дугового электрических разрядов в воде. Техническим результатом изобретения является повышение эффективности и скорости обеззараживания и очистки природных и сточных вод. Технический результат достигается тем, что способ очистки и обеззараживания природных и сточных вод предусматривает использование двух групп электродов, одна из которых со своим источником питания обеспечивает устойчивый тлеющий разряд между электродами, а вторая группа со своим источником питания обеспечивает устойчивый дуговой электрический разряд между электродами. При сравнительном анализе видно, что заявляемый способ отличается от прототипа тем,что производиться очистка и обеззараживание воды двумя группами электродов, одна из которых со своим источником питания обеспечивает устойчивый тлеющий разряд между электродами, а вторая группа со своим источником питания обеспечивает устойчивый дуговой электрический разряд между электродами. Таким образом,заявляемое решение соответствует критерию новизна. Способ реализуется устройством для очистки и обеззараживания природных и сточных вод, которое содержит камеру 1 для обработки воды,выполненной из диэлектрического материала(фиг.1). На дне камеры 1 установлен нижний электрод 2, выполненный из металлической пластины. В верхней части камеры 1 установлены две группы крепления с двумя основаниями из диэлектрического материала 3 и 4, для размещения диэлектрических трубок 5 с устройством крепления 2 6. Диэлектрическая трубка 5 с одной стороны имеет тонкое отверстие, а с другой стороны содержит устройство крепления 6 для регулирования перемещения металлического электрода 7,помещенного во внутрь диэлектрической трубки 5. Диэлектрические трубки 5 с электродами 7 расположены вертикально, где один из концов электрода имеет заострение. Камера 1 в верхней части содержит патрубок 8, через который поступает вода в камеру, а в нижней части установлен патрубок 9, через который сливают воду после ее обработки диафрагменным электрическим разрядом. Для подачи переменного напряжения используется два независимых источника питания 10 и 11 . Способ очистки и обеззараживания природных и сточных вод осуществляется следующим образом. В каждой группе устройства крепления 4 фиксируется диэлектрическая трубка 5, а устройством крепления 6 производится регулирование расстояния металлического электрода 7 относительно нижнего электрода 2. Воду, которую требуется очистить,подают в камеру 1 через патрубок 8, где уровень воды может достигать до верхнего патрубка 8. На нижний электрод 2 и на электрод 7 первой группы подается переменное напряжение от источника 11 первой группы. Между электродами 2 и 7 первой группы возникает диафрагменный электрический тлеющий разряд. Устройством крепления 6 производится регулирование расстояния между электродами 2 и 8 в первой группе с целью повышения эффективности диафрагменного электрического тлеющего разряда. Диафрагменный электрический тлеющий разряд обеспечивает эффективное образование озона радикалов Н, ОН атомарного кислорода различных перекисей и закисей водорода. На нижний электрод 2 и на электрод 7 второй группы подается переменное напряжение от источника 10 второй группы. Между электродами 2 и 7 второй группы возникает диафрагменный электрический дуговой разряд. Устройством крепления 6 производится регулирование расстояния между электродами 2 и 7 второй группы с целью повышения эффективности диафрагменного электрического дугового разряда. Диафрагменный электрический дуговой разряд обеспечивает эффективное образование возбужденных молекул ультрафиолетовое излучение эрозии материала электрода при электрическом разряде. При эффективном диафрагменном тлеющем и дуговом разрядах повышается скорость обеззараживания и очистки природных и сточных вод. Предлагаемый способ очистки и обеззараживания природных и сточных вод позволяет повысить эффективность обработки воды за счет повышения качества диафрагменного электрического разряда путем использования двух групп электродов, одна из которых со своим источником питания обеспечивает устойчивый тлеющий разряд между электродами, а вторая группа со своим источником питания обеспечивает устойчивый дуговой электрический разряд между электродами. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ очистки и обеззараживания природных и сточных вод, содержащий нижний электрод,выполненный в виде металлической пластины,верхние подвижные электроды, выполненные из заостренных с одной стороны металлических стержней, помещенных в диэлектрические трубки,концы которых имеют отверстия диэлектрической мембраны отличающийся тем, что применяются две группы электродов, одна из которых со своим источником питания обеспечивает устойчивый тлеющий разряд между электродами, а вторая группа со своим источником питания обеспечивает устойчивый дуговой электрический разряд между электродами.
