Устройство для определения нефтепроницаемости текстильных материалов

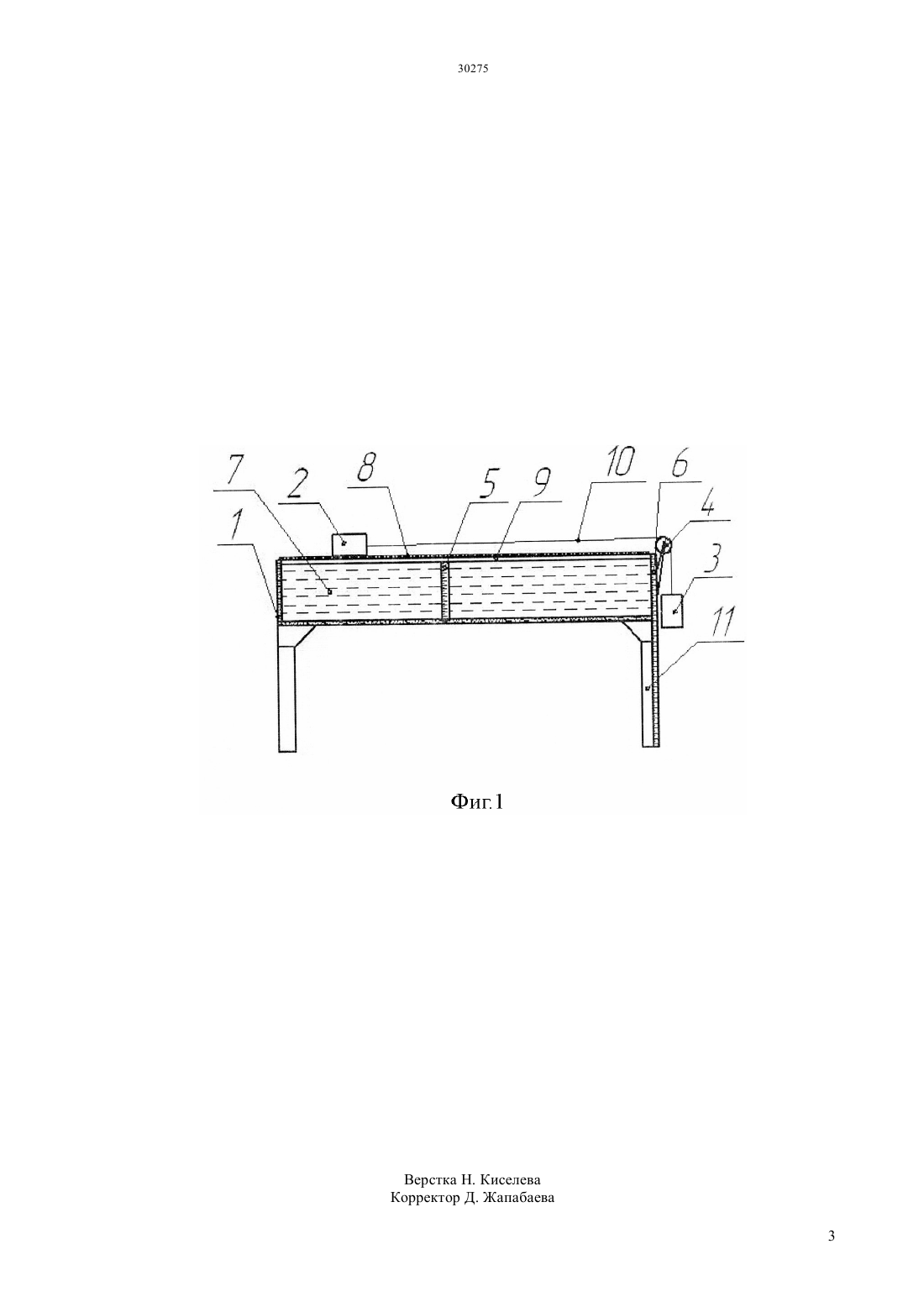

(51) 01 15/08 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат упрощение конструкции устройства,используемой для определения нефтепроницаемости текстильных материалов. Технический результат достигается тем, что в устройстве для определения нефтепроницаемости текстильных материалов, содержащем камеру для исследуемой среды и систему крепления испытуемого образца над камерой, устройство дополнительно снабжено грузом и грузомпротивовесом, измерительными линейками для определения уровня жидкости и перемещения грузапротивовеса и опорные ножки. Предлагаемое устройство выгодно отличается от существующего упрощенной конструкцией.(72) Ганиева Газиза Абдихамитовна Рыскулова Бахыт Рыскуловна Шамбулов Ермек Досанбекович(73) Акционерное общество Алматинский технологический университет(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ НЕФТЕПРОНИЦАЕМОСТИ ТЕКСТИЛЬНЫХ МАТЕРИАЛОВ(57) Изобретение относится к устройствам,используемым для определения нефтепроницаемости текстильных материалов. Задачей изобретения является создание устройства,позволяющее определять нефтепроницаемость текстильных материалов. Изобретение относится к устройствам,используемым для определения нефтепроницаемости текстильных материалов. Известно устройство для определения жиропроницаемости материалов,содержащее камеру подачи исследуемой среды, измерительную камеру. Устройство также имеет два электрода емкостного датчика, причем первый электрод размещен внутри измерительной камеры, примкнут боковой поверхностью к ее стенкам и поджат в стенке измерительной камеры (А.с. 968708, заявка 3270258/18-25 от 06.04.0981 г. Устройство для определения жиропроницаемости материалов. Авторы А.Н. Щеглов, Т.В. Иванова, В.Е. Гуль,Н.А. Тарасова). Недостатком известного устройства является сложность конструкции, грузик перемещается при проникновении некоторого количества жира вверх по вертикальной плоскости и это требует полного исключения вибрации плоскости, на которой устанавливается это устройство, что практически даже в лабораторных условиях осуществить невозможно это приводит к ложным срабатываниям устройства, что существенно снижает достоверность полученных результатов. Кроме того, в известном устройстве использованы упругие элементы (пружины), которые достаточно сложно рассчитывать и воспроизводить. Задачей изобретения является создание простого и надежного устройства, позволяющее определять нефтепроницаемость текстильных материалов. Технический результат упрощение конструкции устройства,используемой для определения нефтепроницаемости текстильных материалов, повышение удобства в эксплуатации. Технический результат достигается тем, что устройство для определения нефтепроницаемости текстильных материалов, содержащее камеру для исследуемой среды и систему крепления испытуемого образца над камерой, дополнительно снабжено грузом и грузом-противовесом,измерительными линейками для определения уровня жидкости и перемещения груза-противовеса и опорные ножки. Сущность изобретения поясняется чертежом, где на фиг.1 представлено схематическое изображение устройства для определения нефтепроницаемости текстильных материалов. Устройство состоит из емкости 1 с исследуемой средой (нефть) 7, на поверхности которой установлен испытуемый образец 8 и зафиксирован при помощи фиксаторов 9. Груз 2 соединен с грузом-противовесом 3 тростью 10, груз-противовес перекидывается через ролик 4. Линейка 5 и 6 для определения уровня жидкости и перемещения грузапротивовеса. Опорные ножки 11. Заявляемое устройство работает следующим образом в емкость 1 наливают исследуемую среду(нефть) 7. На поверхность емкости 1 укладывается испытуемый образец 8. Образец 8 фиксируют на поверхности емкости 1 при помощи фиксаторов 9,после чего на поверхность образца 8 устанавливают груз 2. Груз 2 и груз-противовес 3 будут находиться в покое до тех пор, пока среда 7 не проникает сквозь испытуемый образец 8 к его поверхности. Как только среда 7 проникнет сквозь испытуемый образец 8, груз 2 начинает двигаться направо по поверхности образца 8. При этом груз-противовес 3 начинает двигаться вниз, где изменения можно заметить по шкале измерительной линейки 6. Перемещение груза-противовеса 3 определяется измерительной линейкой 6, время перемещения груза 2 определяется секундомером, либо подручными часами. По шкале измерительной линейки 5 фиксируется количество впитанной среды(нефть) 7. Предлагаемое устройство выгодно отличается от существующего упрощенной конструкцией. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для определения нефтепроницаемости текстильных материалов,содержащее камеру для исследуемой среды и систему крепления испытуемого образца над камерой, отличающееся тем, что для повышения точности измерений оно дополнительно снабжено грузом и грузом-противовесом, измерительными линейками для определения уровня жидкости и перемещения груза-противовеса и опорными ножками.
