Ингибитор коррозии для водных сред “Ранкор-7399″

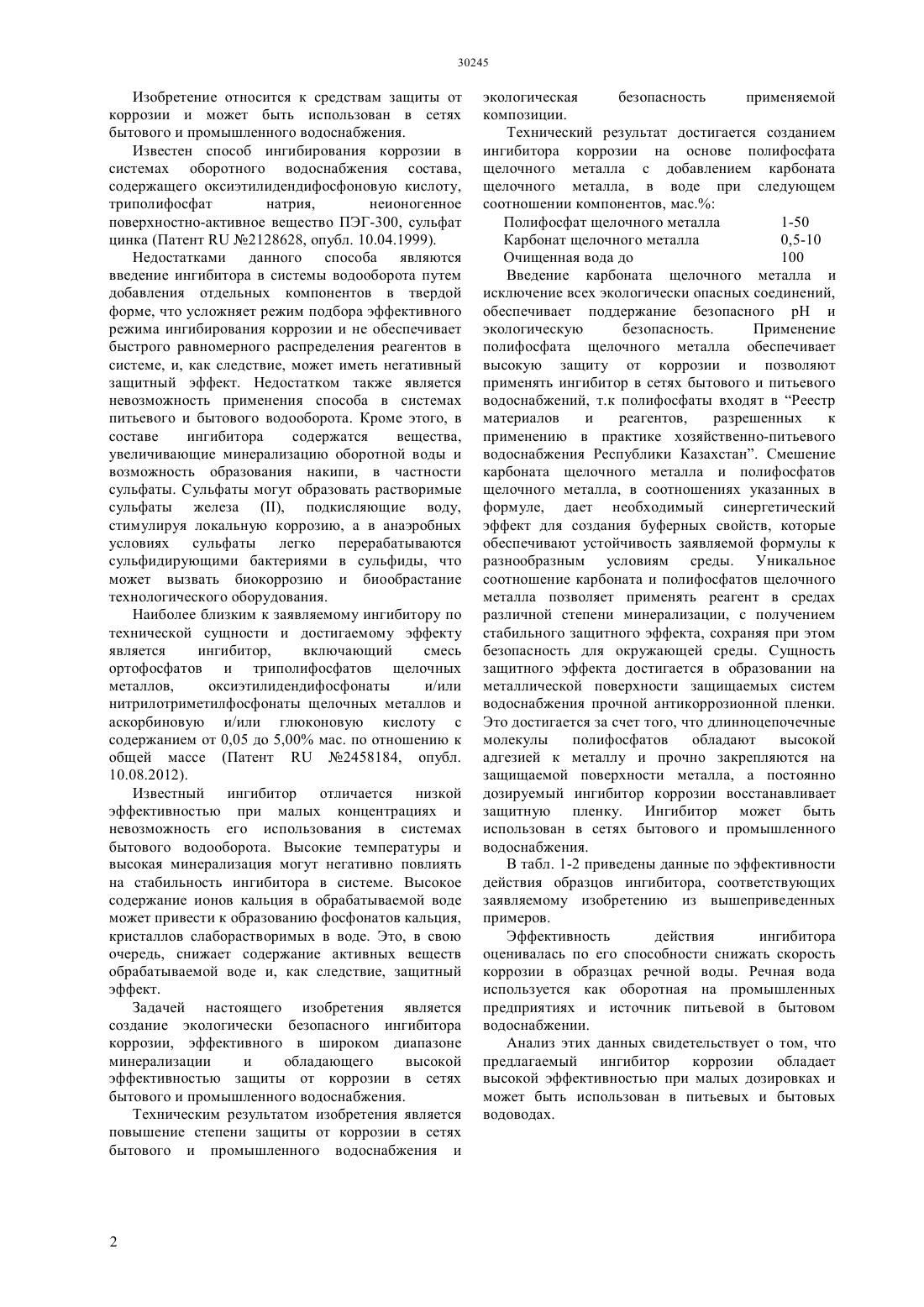

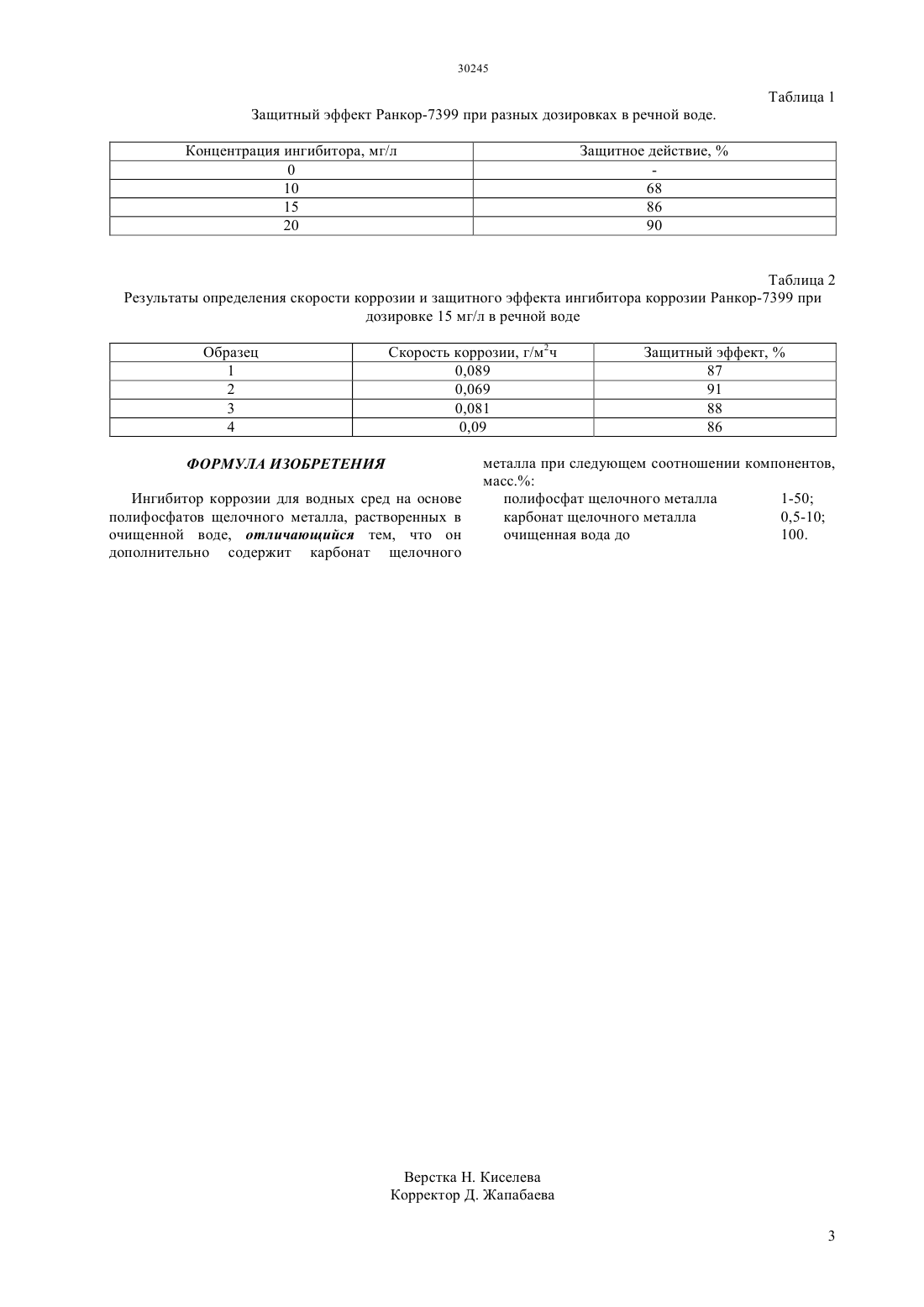

(51) 23 11/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ бытового и промышленного водоснабжения и экологическая безопасность применяемой композиции. Технический результат достигается созданием ингибитора коррозии на основе полифосфата щелочного металла с добавлением карбоната щелочного металла, в воде при следующем соотношении компонентов, масс. полифосфат щелочного металла 1-50 карбонат щелочного металла 0,5-10 очищенная вода до 100.(72) Ажгалиев Бауржан Утепкалиевич Беглеров Еркен Абыкаримович Бекбасов Тимур Муратович(54) ИНГИБИТОР КОРРОЗИИ ДЛЯ ВОДНЫХ СРЕД РАНКОР-7399(57) Изобретение относится к средствам защиты от коррозии и может быть использовано в сетях бытового и промышленного водоснабжения. Техническим результатом изобретения является повышение степени защиты от коррозии в сетях Изобретение относится к средствам защиты от коррозии и может быть использован в сетях бытового и промышленного водоснабжения. Известен способ ингибирования коррозии в системах оборотного водоснабжения состава,содержащего оксиэтилидендифосфоновую кислоту,триполифосфат натрия,неионогенное поверхностно-активное вещество ПЭГ-300, сульфат цинка (Патент 2128628, опубл. 10.04.1999). Недостатками данного способа являются введение ингибитора в системы водооборота путем добавления отдельных компонентов в твердой форме, что усложняет режим подбора эффективного режима ингибирования коррозии и не обеспечивает быстрого равномерного распределения реагентов в системе, и, как следствие, может иметь негативный защитный эффект. Недостатком также является невозможность применения способа в системах питьевого и бытового водооборота. Кроме этого, в составе ингибитора содержатся вещества,увеличивающие минерализацию оборотной воды и возможность образования накипи, в частности сульфаты. Сульфаты могут образовать растворимые сульфаты железа , подкисляющие воду,стимулируя локальную коррозию, а в анаэробных условиях сульфаты легко перерабатываются сульфидирующими бактериями в сульфиды, что может вызвать биокоррозию и биообрастание технологического оборудования. Наиболее близким к заявляемому ингибитору по технической сущности и достигаемому эффекту является ингибитор,включающий смесь ортофосфатов и триполифосфатов щелочных металлов,оксиэтилидендифосфонаты и/или нитрилотриметилфосфонаты щелочных металлов и аскорбиновую и/или глюконовую кислоту с содержанием от 0,05 до 5,00 ма. по отношению к общей массе (Патент 2458184, опубл. 10.08.2012). Известный ингибитор отличается низкой эффективностью при малых концентрациях и невозможность его использования в системах бытового водооборота. Высокие температуры и высокая минерализация могут негативно повлиять на стабильность ингибитора в системе. Высокое содержание ионов кальция в обрабатываемой воде может привести к образованию фосфонатов кальция,кристаллов слаборастворимых в воде. Это, в свою очередь, снижает содержание активных веществ обрабатываемой воде и, как следствие, защитный эффект. Задачей настоящего изобретения является создание экологически безопасного ингибитора коррозии, эффективного в широком диапазоне минерализации и обладающего высокой эффективностью защиты от коррозии в сетях бытового и промышленного водоснабжения. Техническим результатом изобретения является повышение степени защиты от коррозии в сетях бытового и промышленного водоснабжения и экологическая безопасность применяемой композиции. Технический результат достигается созданием ингибитора коррозии на основе полифосфата щелочного металла с добавлением карбоната щелочного металла, в воде при следующем соотношении компонентов, мас. Полифосфат щелочного металла 1-50 Карбонат щелочного металла 0,5-10 Очищенная вода до 100 Введение карбоната щелочного металла и исключение всех экологически опасных соединений,обеспечивает поддержание безопасногои экологическую безопасность. Применение полифосфата щелочного металла обеспечивает высокую защиту от коррозии и позволяют применять ингибитор в сетях бытового и питьевого водоснабжений, т.к полифосфаты входят в Реестр материалов и реагентов,разрешенных к применению в практике хозяйственно-питьевого водснабжения Республики Казахстан. Смешение карбоната щелочного металла и полифосфатов щелочного металла, в соотношениях указанных в формуле, дает необходимый синергетический эффект для создания буферных свойств, которые обеспечивают устойчивость заявляемой формулы к разнообразным условиям среды. Уникальное соотношение карбоната и полифосфатов щелочного металла позволяет применять реагент в средах различной степени минерализации, с получением стабильного защитного эффекта, сохраняя при этом безопасность для окружающей среды. Сущность защитного эффекта достигается в образовании на металлической поверхности защищаемых систем водоснабжения прочной антикоррозионной пленки. Это достигается за счет того, что длинноцепочечные молекулы полифосфатов обладают высокой адгезией к металлу и прочно закрепляются на защищаемой поверхности металла, а постоянно дозируемый ингибитор коррозии восстанавливает защитную пленку. Ингибитор может быть использован в сетях бытового и промышленного водоснабжения. В табл. 1-2 приведены данные по эффективности действия образцов ингибитора, соответствующих заявляемому изобретению из вышеприведенных примеров. Эффективность действия ингибитора оценивалась по его способности снижать скорость коррозии в образцах речной воды. Речная вода используется как оборотная на промышленных предприятиях и источник питьевой в бытовом водоснабжении. Анализ этих данных свидетельствует о том, что предлагаемый ингибитор коррозии обладает высокой эффективностью при малых дозировках и может быть использован в питьевых и бытовых водоводах. Таблица 1 Защитный эффект Ранкор-7399 при разных дозировках в речной воде. Концентрация ингибитора, мг/л 0 10 15 20 Таблица 2 Результаты определения скорости коррозии и защитного эффекта ингибитора коррозии Ранкор-7399 при дозировке 15 мг/л в речной воде Образец 1 2 3 4 ФОРМУЛА ИЗОБРЕТЕНИЯ Ингибитор коррозии для водных сред на основе полифосфатов щелочного металла, растворенных в очищенной воде, отличающийся тем, что он дополнительно содержит карбонат щелочного металла при следующем соотношении компонентов,масс. полифосфат щелочного металла 1-50 карбонат щелочного металла 0,5-10 очищенная вода до 100.
