Газогенераторный котёл

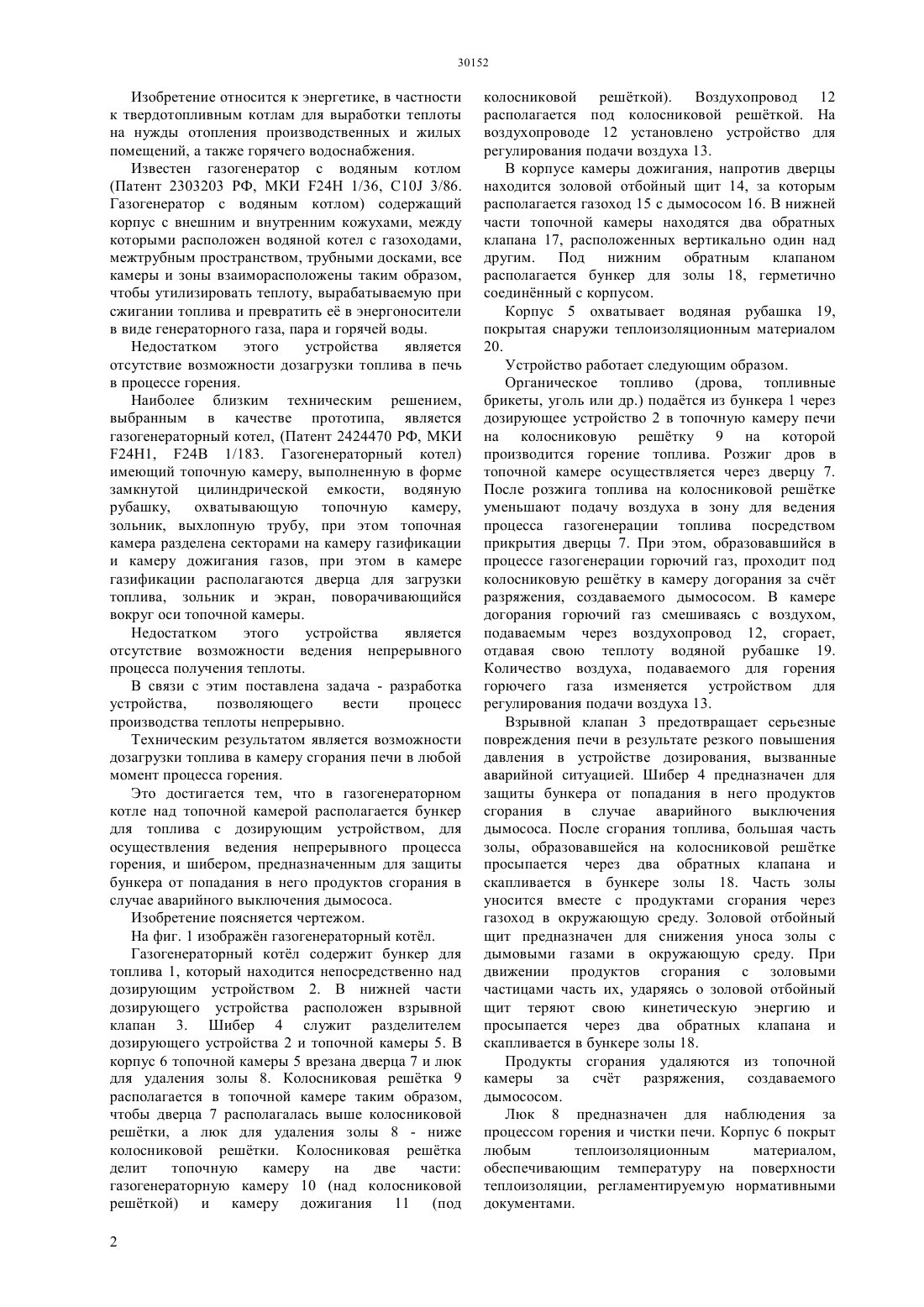

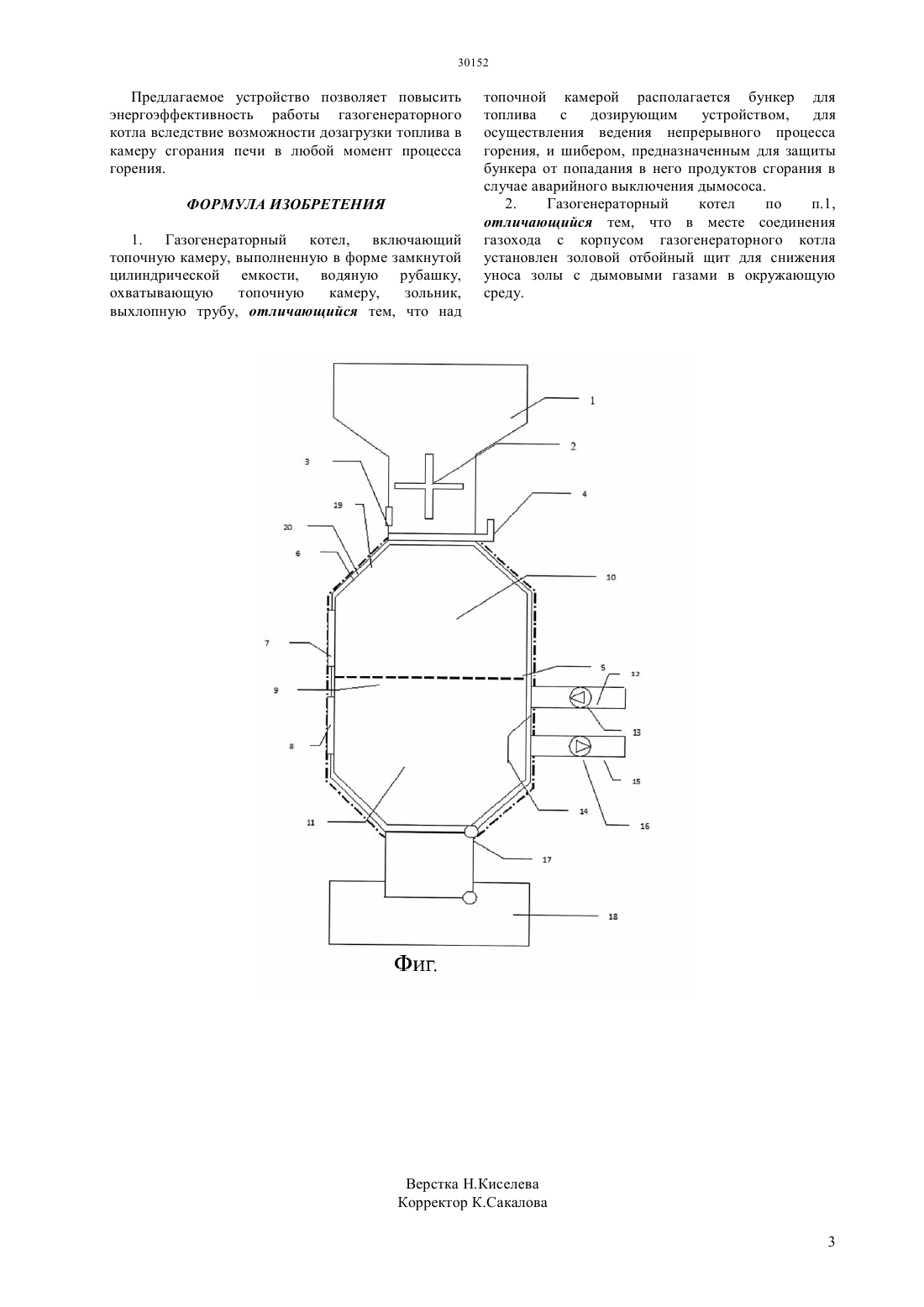

(51) 24 1/24 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Техническим результатом является возможности дозагрузки топлива в камеру сгорания печи в любой момент процесса горения. Это достигается за счет того,что газогенераторный котел, включающий топочную камеру, выполненную в форме замкнутой цилиндрической емкости, водяную рубашку,охватывающую топочную камеру,зольник,выхлопную трубу, будет иметь бункер для топлива с дозирующим устройством, располагающийся над топочной камерой для осуществления ведения непрерывного процесса горения, и шибер,предназначенный для защиты бункера от попадания в него продуктов сгорания в случае аварийного выключения дымососа. При этом в месте соединения газохода с корпусом газогенераторного котла установлен золовой отбойный щит для снижения уноса золы с дымовыми газами в окружающую среду.(72) Никифоров Александр Степанович Приходько Евгений Валентинович Сероокая Виктория Николаевна Карманов Амангельды Ерболович Серебряков Владислав Александрович(73) Республиканское государственное предприятие на праве хозяйственного ведения Павлодарский государственный университет им. С. Торайгырова Министерства образования и науки Республики Казахстан(57) Изобретение относится к энергетике, в частности к твердотопливным котлам для выработки теплоты на нужды отопления производственных и жилых помещений, а также горячего водоснабжения. Изобретение относится к энергетике, в частности к твердотопливным котлам для выработки теплоты на нужды отопления производственных и жилых помещений, а также горячего водоснабжения. Известен газогенератор с водяным котлом(Патент 2303203 РФ, МКИ 24 1/36, 10 3/86. Газогенератор с водяным котлом) содержащий корпус с внешним и внутренним кожухами, между которыми расположен водяной котел с газоходами,межтрубным пространством, трубными досками, все камеры и зоны взаиморасположены таким образом,чтобы утилизировать теплоту, вырабатываемую при сжигании топлива и превратить е в энергоносители в виде генераторного газа, пара и горячей воды. Недостатком этого устройства является отсутствие возможности дозагрузки топлива в печь в процессе горения. Наиболее близким техническим решением,выбранным в качестве прототипа, является газогенераторный котел, (Патент 2424470 РФ, МКИ 241, 24 1/183. Газогенераторный котел) имеющий топочную камеру, выполненную в форме замкнутой цилиндрической емкости, водяную рубашку,охватывающую топочную камеру,зольник, выхлопную трубу, при этом топочная камера разделена секторами на камеру газификации и камеру дожигания газов, при этом в камере газификации располагаются дверца для загрузки топлива, зольник и экран, поворачивающийся вокруг оси топочной камеры. Недостатком этого устройства является отсутствие возможности ведения непрерывного процесса получения теплоты. В связи с этим поставлена задача - разработка устройства,позволяющего вести процесс производства теплоты непрерывно. Техническим результатом является возможности дозагрузки топлива в камеру сгорания печи в любой момент процесса горения. Это достигается тем, что в газогенераторном котле над топочной камерой располагается бункер для топлива с дозирующим устройством, для осуществления ведения непрерывного процесса горения, и шибером, предназначенным для защиты бункера от попадания в него продуктов сгорания в случае аварийного выключения дымососа. Изобретение поясняется чертежом. На фиг. 1 изображн газогенераторный котл. Газогенераторный котл содержит бункер для топлива 1, который находится непосредственно над дозирующим устройством 2. В нижней части дозирующего устройства расположен взрывной клапан 3. Шибер 4 служит разделителем дозирующего устройства 2 и топочной камеры 5. В корпус 6 топочной камеры 5 врезана дверца 7 и люк для удаления золы 8. Колосниковая рештка 9 располагается в топочной камере таким образом,чтобы дверца 7 располагалась выше колосниковой рештки, а люк для удаления золы 8 - ниже колосниковой рештки. Колосниковая рештка делит топочную камеру на две части газогенераторную камеру 10 (над колосниковой решткой) и камеру дожигания 11 (под 2 колосниковой решткой). Воздухопровод 12 располагается под колосниковой решткой. На воздухопроводе 12 установлено устройство для регулирования подачи воздуха 13. В корпусе камеры дожигания, напротив дверцы находится золовой отбойный щит 14, за которым располагается газоход 15 с дымососом 16. В нижней части топочной камеры находятся два обратных клапана 17, расположенных вертикально один над другим. Под нижним обратным клапаном располагается бункер для золы 18, герметично соединнный с корпусом. Корпус 5 охватывает водяная рубашка 19,покрытая снаружи теплоизоляционным материалом 20. Устройство работает следующим образом. Органическое топливо (дрова, топливные брикеты, уголь или др.) податся из бункера 1 через дозирующее устройство 2 в топочную камеру печи на колосниковую рештку 9 на которой производится горение топлива. Розжиг дров в топочной камере осуществляется через дверцу 7. После розжига топлива на колосниковой рештке уменьшают подачу воздуха в зону для ведения процесса газогенерации топлива посредством прикрытия дверцы 7. При этом, образовавшийся в процессе газогенерации горючий газ, проходит под колосниковую рештку в камеру догорания за счт разряжения, создаваемого дымососом. В камере догорания горючий газ смешиваясь с воздухом,подаваемым через воздухопровод 12, сгорает,отдавая свою теплоту водяной рубашке 19. Количество воздуха, подаваемого для горения горючего газа изменяется устройством для регулирования подачи воздуха 13. Взрывной клапан 3 предотвращает серьезные повреждения печи в результате резкого повышения давления в устройстве дозирования, вызванные аварийной ситуацией. Шибер 4 предназначен для защиты бункера от попадания в него продуктов сгорания в случае аварийного выключения дымососа. После сгорания топлива, большая часть золы, образовавшейся на колосниковой рештке просыпается через два обратных клапана и скапливается в бункере золы 18. Часть золы уносится вместе с продуктами сгорания через газоход в окружающую среду. Золовой отбойный щит предназначен для снижения уноса золы с дымовыми газами в окружающую среду. При движении продуктов сгорания с золовыми частицами часть их, ударяясь о золовой отбойный щит теряют свою кинетическую энергию и просыпается через два обратных клапана и скапливается в бункере золы 18. Продукты сгорания удаляются из топочной камеры за счт разряжения, создаваемого дымососом. Люк 8 предназначен для наблюдения за процессом горения и чистки печи. Корпус 6 покрыт любым теплоизоляционным материалом,обеспечивающим температуру на поверхности теплоизоляции, регламентируемую нормативными документами. Предлагаемое устройство позволяет повысить энергоэффективность работы газогенераторного котла вследствие возможности дозагрузки топлива в камеру сгорания печи в любой момент процесса горения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Газогенераторный котел, включающий топочную камеру, выполненную в форме замкнутой цилиндрической емкости, водяную рубашку,охватывающую топочную камеру,зольник,выхлопную трубу, отличающийся тем, что над топочной камерой располагается бункер для топлива с дозирующим устройством,для осуществления ведения непрерывного процесса горения, и шибером, предназначенным для защиты бункера от попадания в него продуктов сгорания в случае аварийного выключения дымососа. 2. Газогенераторный котел по п.1,отличающийся тем, что в месте соединения газохода с корпусом газогенераторного котла установлен золовой отбойный щит для снижения уноса золы с дымовыми газами в окружающую среду.
