Бытовой котел отопления “АИС”

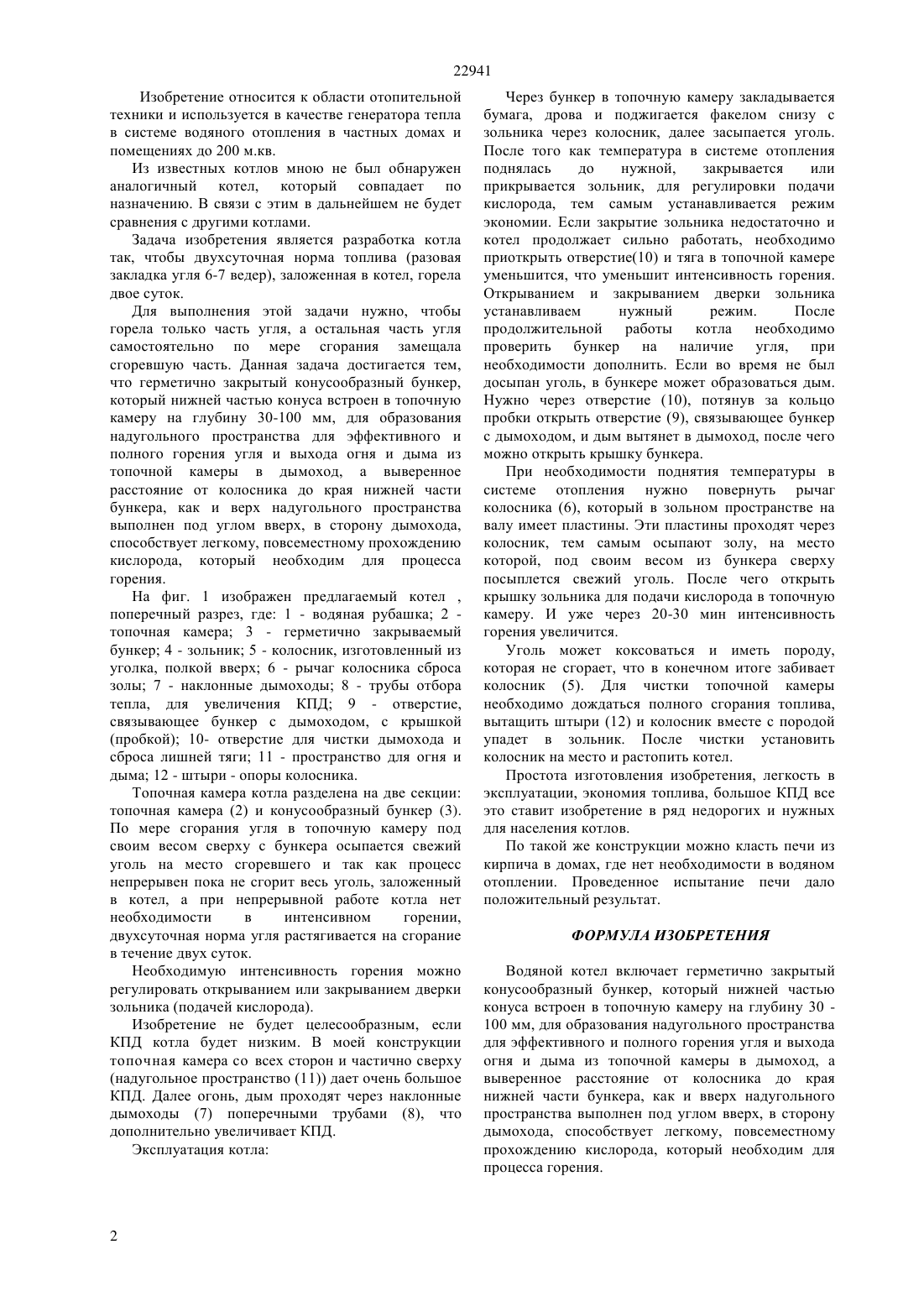

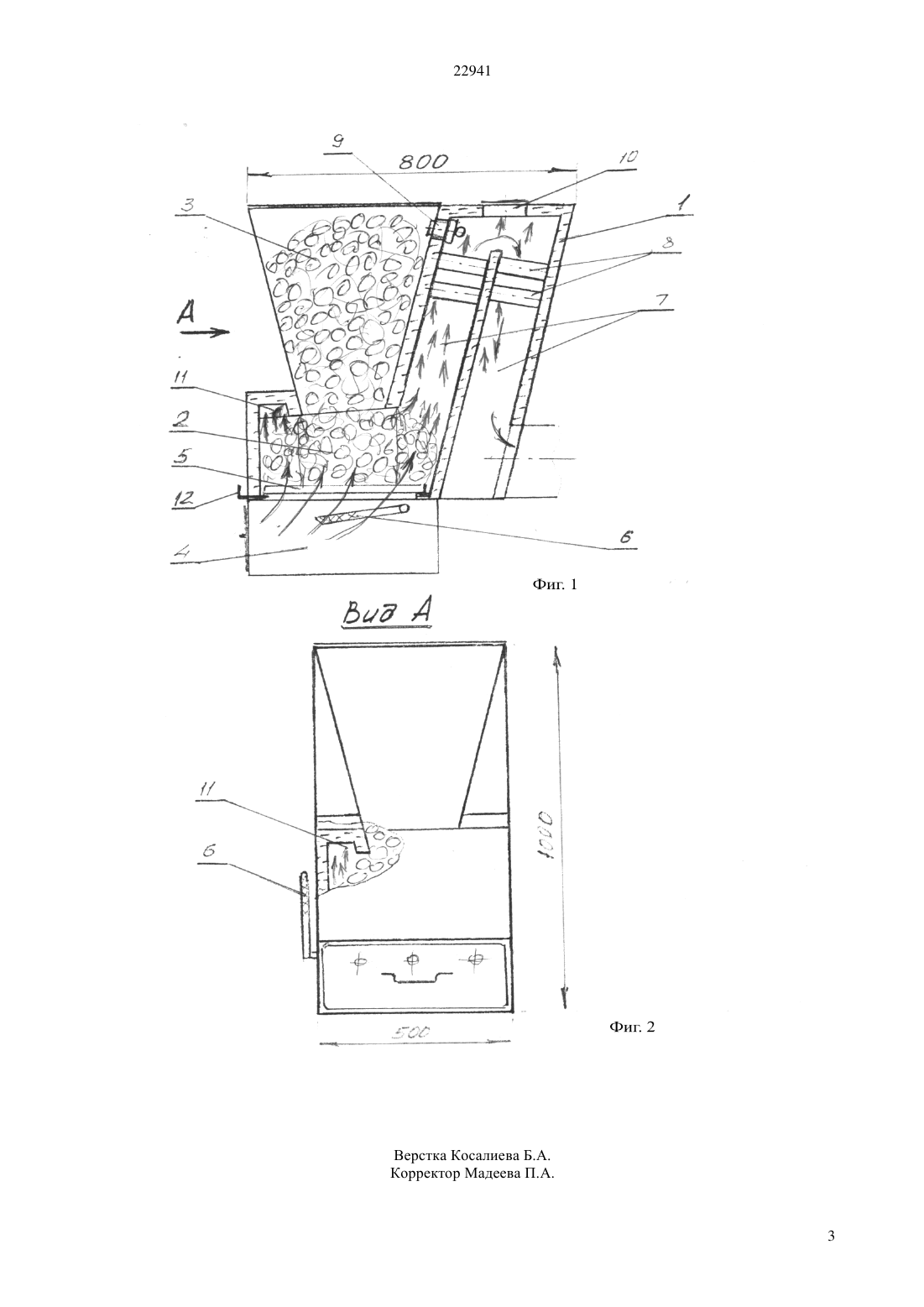

(51) 24 5/02 (2010.01) 24 10/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Поставленная задача достигается тем, что герметично закрытый конусообразный бункер,который нижней частью конуса встроен в топочную камеру на глубину 30-100 мм, для образования надугольного пространства для эффективного и полного горения угля и выхода огня и дыма из топочной камеры в дымоход, а выверенное расстояние от колосника до края нижней части бункера, как и верх надугольного пространства выполнен под углом вверх, в сторону дымохода,способствует легкому, повсеместному прохождению кислорода, который необходим для процесса горения.(54) БЫТОВОЙ КОТЕЛ ОТОПЛЕНИЯ АИС(57) Изобретение относится к области отопительной техники и используется в качестве генератора тепла в системе водяного отопления в частных домах и помещениях до 200 м.кв. Задача изобретения является разработка котла так, чтобы двухсуточная норма топлива (разовая закладка угля 6-7 ведер), заложенная в котел, горела двое суток. 22941 Изобретение относится к области отопительной техники и используется в качестве генератора тепла в системе водяного отопления в частных домах и помещениях до 200 м.кв. Из известных котлов мною не был обнаружен аналогичный котел, который совпадает по назначению. В связи с этим в дальнейшем не будет сравнения с другими котлами. Задача изобретения является разработка котла так, чтобы двухсуточная норма топлива (разовая закладка угля 6-7 ведер), заложенная в котел, горела двое суток. Для выполнения этой задачи нужно, чтобы горела только часть угля, а остальная часть угля самостоятельно по мере сгорания замещала сгоревшую часть. Данная задача достигается тем,что герметично закрытый конусообразный бункер,который нижней частью конуса встроен в топочную камеру на глубину 30-100 мм, для образования надугольного пространства для эффективного и полного горения угля и выхода огня и дыма из топочной камеры в дымоход, а выверенное расстояние от колосника до края нижней части бункера, как и верх надугольного пространства выполнен под углом вверх, в сторону дымохода,способствует легкому, повсеместному прохождению кислорода, который необходим для процесса горения. На фиг. 1 изображен предлагаемый котел ,поперечный разрез, где 1 - водяная рубашка 2 топочная камера 3 - герметично закрываемый бункер 4 - зольник 5 - колосник, изготовленный из уголка, полкой вверх 6 - рычаг колосника сброса золы 7 - наклонные дымоходы 8 - трубы отбора тепла, для увеличения КПД 9 - отверстие,связывающее бункер с дымоходом, с крышкой(пробкой) 10- отверстие для чистки дымохода и сброса лишней тяги 11 - пространство для огня и дыма 12 - штыри - опоры колосника. Топочная камера котла разделена на две секции топочная камера (2) и конусообразный бункер (3). По мере сгорания угля в топочную камеру под своим весом сверху с бункера осыпается свежий уголь на место сгоревшего и так как процесс непрерывен пока не сгорит весь уголь, заложенный в котел, а при непрерывной работе котла нет необходимости в интенсивном горении,двухсуточная норма угля растягивается на сгорание в течение двух суток. Необходимую интенсивность горения можно регулировать открыванием или закрыванием дверки зольника (подачей кислорода). Изобретение не будет целесообразным, если КПД котла будет низким. В моей конструкции топочная камера со всех сторон и частично сверху(надугольное пространство (11 дает очень большое КПД. Далее огонь, дым проходят через наклонные дымоходы (7) поперечными трубами (8), что дополнительно увеличивает КПД. Эксплуатация котла Через бункер в топочную камеру закладывается бумага, дрова и поджигается факелом снизу с зольника через колосник, далее засыпается уголь. После того как температура в системе отопления поднялась до нужной,закрывается или прикрывается зольник, для регулировки подачи кислорода, тем самым устанавливается режим экономии. Если закрытие зольника недостаточно и котел продолжает сильно работать, необходимо приоткрыть отверстие(10) и тяга в топочной камере уменьшится, что уменьшит интенсивность горения. Открыванием и закрыванием дверки зольника устанавливаем нужный режим. После продолжительной работы котла необходимо проверить бункер на наличие угля, при необходимости дополнить. Если во время не был досыпан уголь, в бункере может образоваться дым. Нужно через отверстие (10), потянув за кольцо пробки открыть отверстие (9), связывающее бункер с дымоходом, и дым вытянет в дымоход, после чего можно открыть крышку бункера. При необходимости поднятия температуры в системе отопления нужно повернуть рычаг колосника (6), который в зольном пространстве на валу имеет пластины. Эти пластины проходят через колосник, тем самым осыпают золу, на место которой, под своим весом из бункера сверху посыплется свежий уголь. После чего открыть крышку зольника для подачи кислорода в топочную камеру. И уже через 20-30 мин интенсивность горения увеличится. Уголь может коксоваться и иметь породу,которая не сгорает, что в конечном итоге забивает колосник (5). Для чистки топочной камеры необходимо дождаться полного сгорания топлива,вытащить штыри (12) и колосник вместе с породой упадет в зольник. После чистки установить колосник на место и растопить котел. Простота изготовления изобретения, легкость в эксплуатации, экономия топлива, большое КПД все это ставит изобретение в ряд недорогих и нужных для населения котлов. По такой же конструкции можно класть печи из кирпича в домах, где нет необходимости в водяном отоплении. Проведенное испытание печи дало положительный результат. ФОРМУЛА ИЗОБРЕТЕНИЯ Водяной котел включает герметично закрытый конусообразный бункер, который нижней частью конуса встроен в топочную камеру на глубину 30 100 мм, для образования надугольного пространства для эффективного и полного горения угля и выхода огня и дыма из топочной камеры в дымоход, а выверенное расстояние от колосника до края нижней части бункера, как и вверх надугольного пространства выполнен под углом вверх, в сторону дымохода, способствует легкому, повсеместному прохождению кислорода, который необходим для процесса горения.
