Искусственное подземное водохранилище

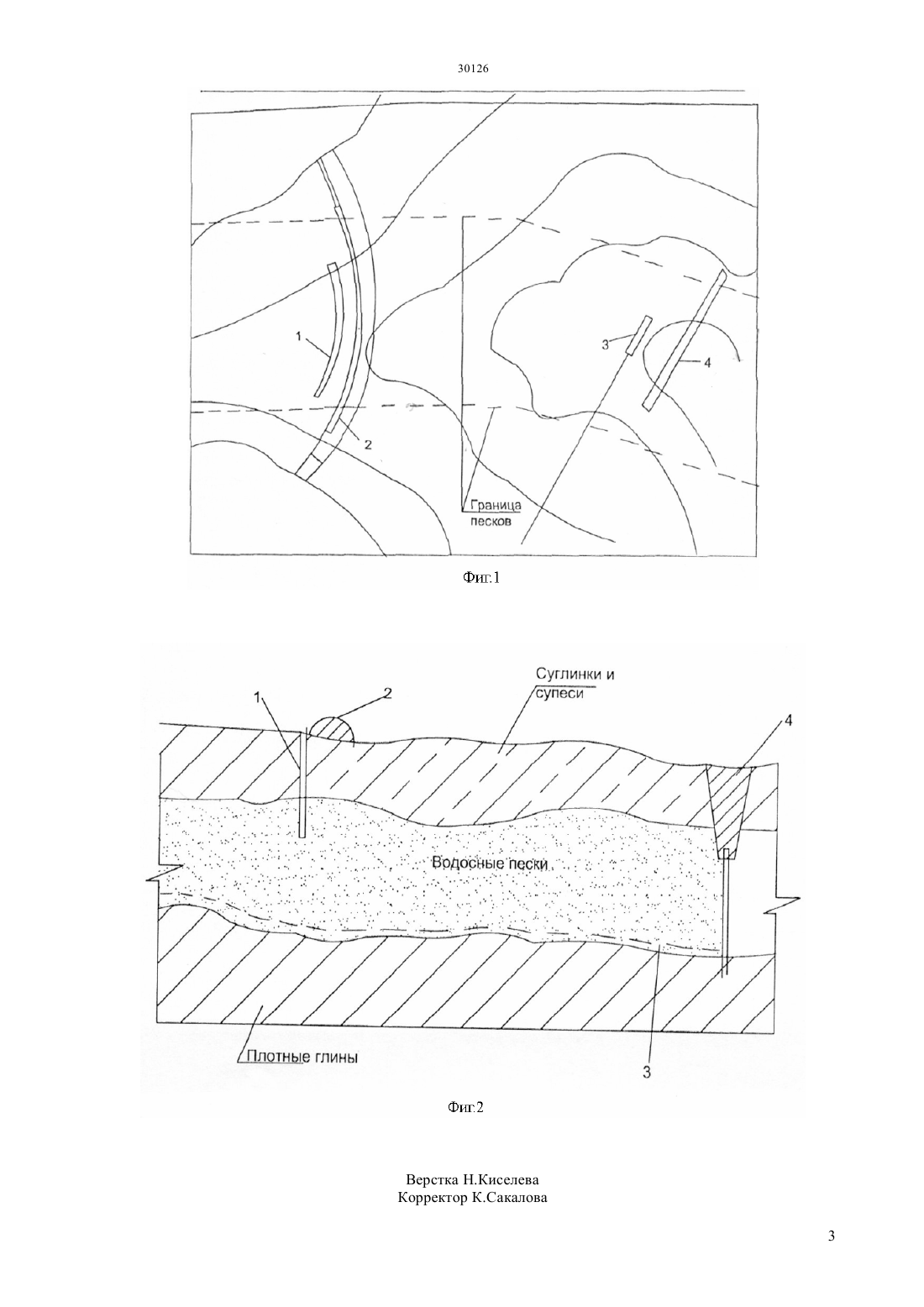

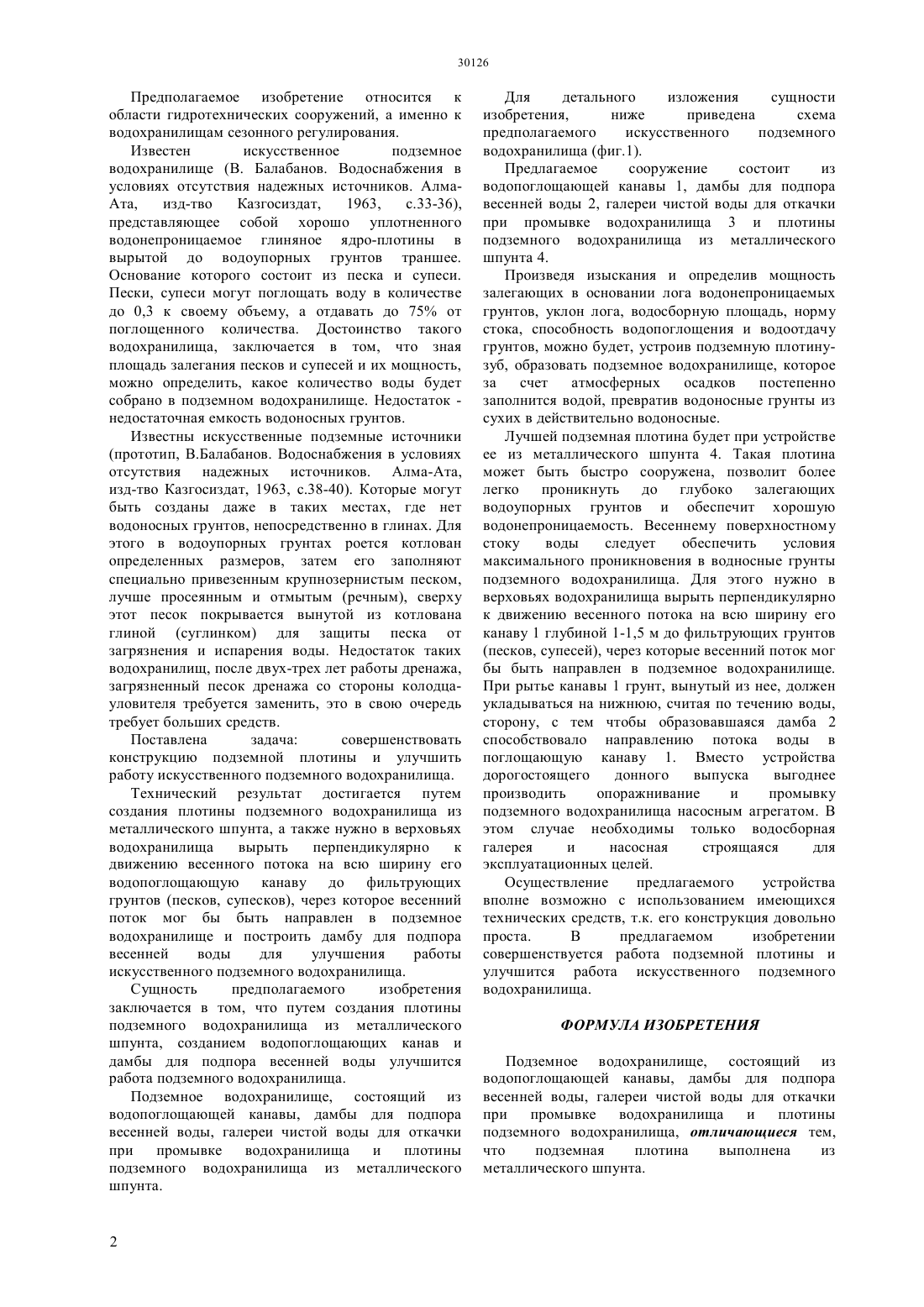

(51) 02 1/00 (2006.01) 02 17/00 (2006.01) 02 7/04 (2006.01) 02 5/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ быть быстро сооружена, позволит более легко проникнуть до глубоко залегающих водоупорных грунтов и обеспечит хорошую водонепроницаемость. Весеннему поверхностному стоку воды следует обеспечить условия максимального проникновения в водоносные грунты подземного водохранилища. Для этого нужно в верховьях водохранилища вырыть перпендикулярно к движению весеннего потока на всю ширину его канаву глубиной 1-1,5 м до фильтрующих грунтов (песков, супесей), через которые весенний поток мог бы быть направлен в подземное водохранилище. При рытье канавы грунт,вынутый из нее, должен укладываться на нижнюю,считая по течению воды, сторону, с тем чтобы образовавшаяся дамба способствовало направлению потока воды в поглощающую канаву. Вместо устройства дорогостоящего донного выпуска выгоднее производить опоражнивание и промывку подземного водохранилища насосным агрегатом. В этом случае необходимы только водосборная галерея и насосная строящаяся для эксплуатационных целей. Осуществление предлагаемого устройства вполне возможно с использованием имеющихся технических средств, т.к. его конструкция довольно проста. В предлагаемом изобретении совершенствуется работа подземной плотины и улучшится работа искусственного подземного водохранилища.(72) Сенников Михаил Николаевич Джолдасов Сапарбек Куракбаевич Колбачаева Жанар Едильбековна Кермалиев Умид Ташболатович Огар Жансерик Тажибекулы(73) Республиканское государственное предприятие на праве хозяйственного ведения Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(56) В.Балабанов. Водоснабжения в условиях отсутствия надежных источников. Алма-Ата, изд. Казгосиздат, 1963, с.38-40(57) Предполагаемое изобретение относится к области гидротехнических сооружений, а именно к водохранилищам сезонного регулирования. Подземное водохранилище, состоящий из водопоглощающей канавы, дамбы для подпора весенней воды, галереи чистой воды для откачки при промывке водохранилища и плотины подземного водохранилища, отличается тем, что подземная плотина выполнена из металлического шпунта позволяющий более легко проникнуть до глубоко залегающих водоупорных грунтов и обеспечивающую хорошую водонепроницаемость,улучшающий надежность и работу конструктивных элементов искусственного подземного водохранилища. Лучшей подземная плотина будет при устройстве ее из металлического шпунта. Такая плотина может Предполагаемое изобретение относится к области гидротехнических сооружений, а именно к водохранилищам сезонного регулирования. Известен искусственное подземное водохранилище (В. Балабанов. Водоснабжения в условиях отсутствия надежных источников. АлмаАта,изд-тво Казгосиздат,1963,с.33-36),представляющее собой хорошо уплотненного водонепроницаемое глиняное ядро-плотины в вырытой до водоупорных грунтов траншее. Основание которого состоит из песка и супеси. Пески, супеси могут поглощать воду в количестве до 0,3 к своему объему, а отдавать до 75 от поглощенного количества. Достоинство такого водохранилища, заключается в том, что зная площадь залегания песков и супесей и их мощность,можно определить, какое количество воды будет собрано в подземном водохранилище. Недостаток недостаточная емкость водоносных грунтов. Известны искусственные подземные источники(прототип, В.Балабанов. Водоснабжения в условиях отсутствия надежных источников. Алма-Ата,изд-тво Казгосиздат, 1963, с.38-40). Которые могут быть созданы даже в таких местах, где нет водоносных грунтов, непосредственно в глинах. Для этого в водоупорных грунтах роется котлован определенных размеров, затем его заполняют специально привезенным крупнозернистым песком,лучше просеянным и отмытым (речным), сверху этот песок покрывается вынутой из котлована глиной (суглинком) для защиты песка от загрязнения и испарения воды. Недостаток таких водохранилищ, после двух-трех лет работы дренажа,загрязненный песок дренажа со стороны колодцауловителя требуется заменить, это в свою очередь требует больших средств. Поставлена задача совершенствовать конструкцию подземной плотины и улучшить работу искусственного подземного водохранилища. Технический результат достигается путем создания плотины подземного водохранилища из металлического шпунта, а также нужно в верховьях водохранилища вырыть перпендикулярно к движению весенного потока на всю ширину его водопоглощающую канаву до фильтрующих грунтов (песков, супесков), через которое весенний поток мог бы быть направлен в подземное водохранилище и построить дамбу для подпора весенней воды для улучшения работы искусственного подземного водохранилища. Сущность предполагаемого изобретения заключается в том, что путем создания плотины подземного водохранилища из металлического шпунта, созданием водопоглощающих канав и дамбы для подпора весенней воды улучшится работа подземного водохранилища. Подземное водохранилище, состоящий из водопоглощающей канавы, дамбы для подпора весенней воды, галереи чистой воды для откачки при промывке водохранилища и плотины подземного водохранилища из металлического шпунта. Для детального изложения сущности изобретения,ниже приведена схема предполагаемого искусственного подземного водохранилища (фиг.1). Предлагаемое сооружение состоит из водопоглощающей канавы 1, дамбы для подпора весенней воды 2, галереи чистой воды для откачки при промывке водохранилища 3 и плотины подземного водохранилища из металлического шпунта 4. Произведя изыскания и определив мощность залегающих в основании лога водонепроницаемых грунтов, уклон лога, водосборную площадь, норму стока, способность водопоглощения и водоотдачу грунтов, можно будет, устроив подземную плотинузуб, образовать подземное водохранилище, которое за счет атмосферных осадков постепенно заполнится водой, превратив водоносные грунты из сухих в действительно водоносные. Лучшей подземная плотина будет при устройстве ее из металлического шпунта 4. Такая плотина может быть быстро сооружена, позволит более легко проникнуть до глубоко залегающих водоупорных грунтов и обеспечит хорошую водонепроницаемость. Весеннему поверхностному стоку воды следует обеспечить условия максимального проникновения в водносные грунты подземного водохранилища. Для этого нужно в верховьях водохранилища вырыть перпендикулярно к движению весенного потока на всю ширину его канаву 1 глубиной 1-1,5 м до фильтрующих грунтов(песков, супесей), через которые весенний поток мог бы быть направлен в подземное водохранилище. При рытье канавы 1 грунт, вынутый из нее, должен укладываться на нижнюю, считая по течению воды,сторону, с тем чтобы образовавшаяся дамба 2 способствовало направлению потока воды в поглощающую канаву 1. Вместо устройства дорогостоящего донного выпуска выгоднее производить опоражнивание и промывку подземного водохранилища насосным агрегатом. В этом случае необходимы только водосборная галерея и насосная строящаяся для эксплуатационных целей. Осуществление предлагаемого устройства вполне возможно с использованием имеющихся технических средств, т.к. его конструкция довольно проста. В предлагаемом изобретении совершенствуется работа подземной плотины и улучшится работа искусственного подземного водохранилища. ФОРМУЛА ИЗОБРЕТЕНИЯ Подземное водохранилище, состоящий из водопоглощающей канавы, дамбы для подпора весенней воды, галереи чистой воды для откачки при промывке водохранилища и плотины подземного водохранилища, отличающиеся тем,что подземная плотина выполнена из металлического шпунта.
