Трансформатор с коммутацией магнитного потока

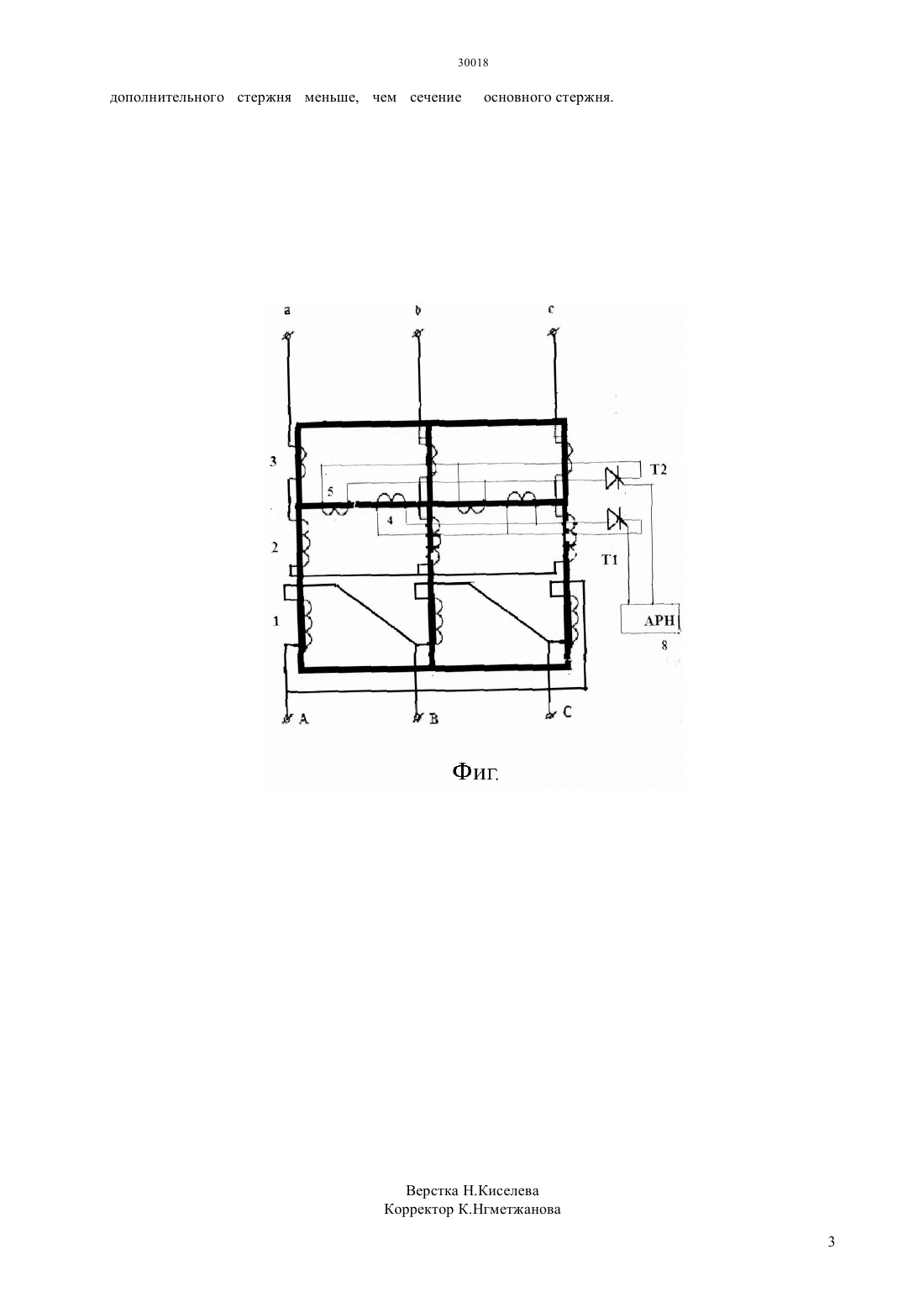

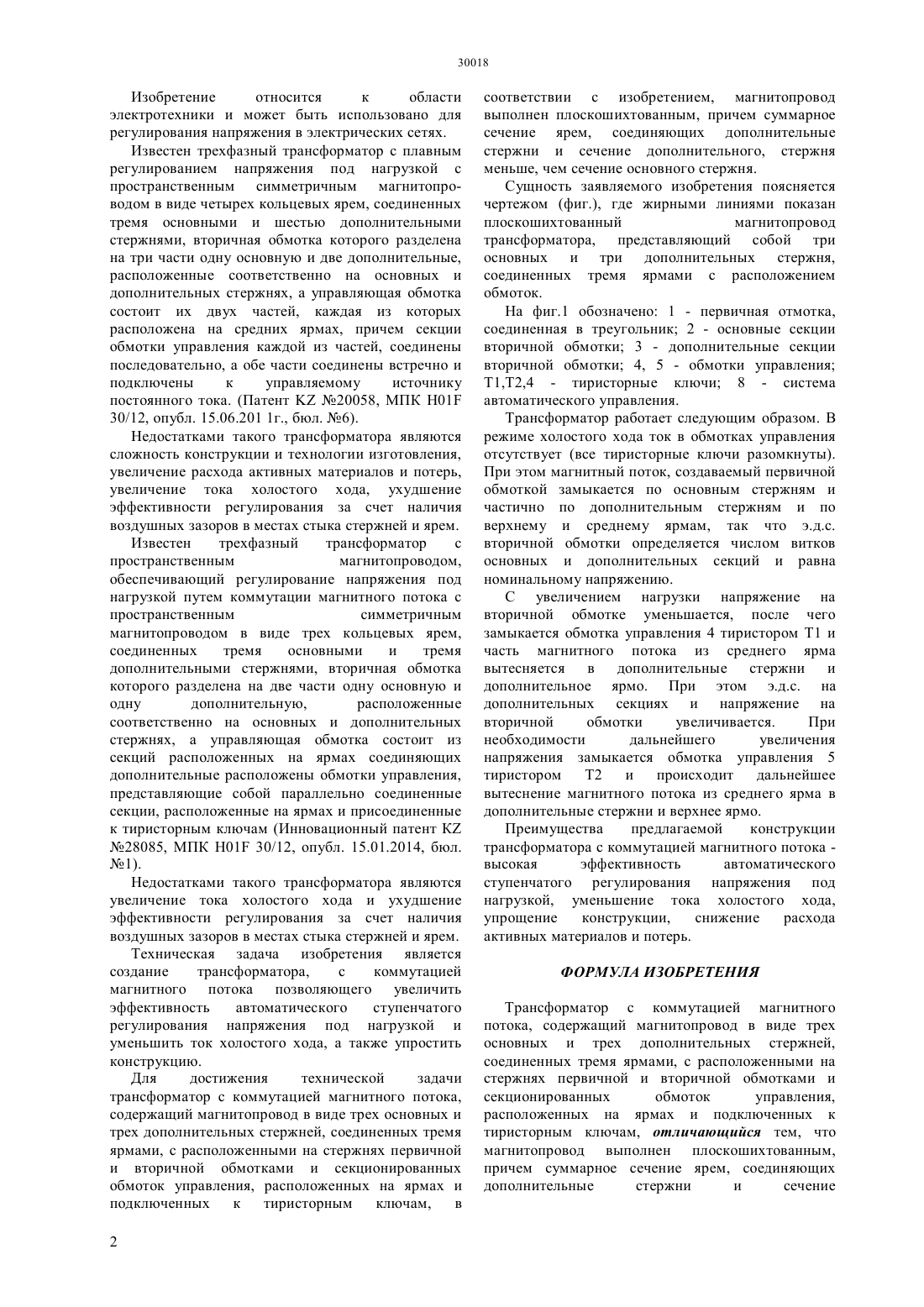

(51) 01 30/12 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ соединенных тремя ярмами, с расположенными на стержнях первичной и вторичной обмотками и секционированных обмоток управления,расположенных на ярмах и подключенных к тиристорным ключам, магнитопровод выполнен плоскошихтованным, причем суммарное сечение ярем, соединяющих дополнительные стержни и сечение дополнительного стержня меньше, чем сечение основного стержня. Преимущества предлагаемой конструкции трансформатора с коммутацией магнитного потока высокая эффективность автоматического ступенчатого регулирования напряжения под нагрузкой, уменьшение тока холостого хода,упрощение конструкции,снижение расхода активных материалов и потерь.(72) Соколов Сергей Евгеньевич Соколова Ирина Сергеевна(73) Некоммерческое акционерное общество Алматинский университет энергетики и связи(57) Изобретение относится к области электротехники и может быть использовано для регулирования напряжения в электрических сетях. Трансформатор с коммутацией магнитного потока, содержащий магнитопровод в виде трех основных и трех дополнительных стержней, 30018 Изобретение относится к области электротехники и может быть использовано для регулирования напряжения в электрических сетях. Известен трехфазный трансформатор с плавным регулированием напряжения под нагрузкой с пространственным симметричным магнитопроводом в виде четырех кольцевых ярем, соединенных тремя основными и шестью дополнительными стержнями, вторичная обмотка которого разделена на три части одну основную и две дополнительные,расположенные соответственно на основных и дополнительных стержнях, а управляющая обмотка состоит их двух частей, каждая из которых расположена на средних ярмах, причем секции обмотки управления каждой из частей, соединены последовательно, а обе части соединены встречно и подключены к управляемому источнику постоянного тока. (Патент 20058, МПК 01 30/12, опубл. 15.06.201 1 г., бюл. 6). Недостатками такого трансформатора являются сложность конструкции и технологии изготовления,увеличение расхода активных материалов и потерь,увеличение тока холостого хода, ухудшение эффективности регулирования за счет наличия воздушных зазоров в местах стыка стержней и ярем. Известен трехфазный трансформатор с пространственным магнитопроводом,обеспечивающий регулирование напряжения под нагрузкой путем коммутации магнитного потока с пространственным симметричным магнитопроводом в виде трех кольцевых ярем,соединенных тремя основными и тремя дополнительными стержнями, вторичная обмотка которого разделена на две части одну основную и одну дополнительную,расположенные соответственно на основных и дополнительных стержнях, а управляющая обмотка состоит из секций расположенных на ярмах соединяющих дополнительные расположены обмотки управления,представляющие собой параллельно соединенные секции, расположенные на ярмах и присоединенные к тиристорным ключам (Инновационный патент К 28085, МПК Н 01 30/12, опубл. 15.01.2014, бюл. 1). Недостатками такого трансформатора являются увеличение тока холостого хода и ухудшение эффективности регулирования за счет наличия воздушных зазоров в местах стыка стержней и ярем. Техническая задача изобретения является создание трансформатора,с коммутацией магнитного потока позволяющего увеличить эффективность автоматического ступенчатого регулирования напряжения под нагрузкой и уменьшить ток холостого хода, а также упростить конструкцию. Для достижения технической задачи трансформатор с коммутацией магнитного потока,содержащий магнитопровод в виде трех основных и трех дополнительных стержней, соединенных тремя ярмами, с расположенными на стержнях первичной и вторичной обмотками и секционированных обмоток управления, расположенных на ярмах и подключенных к тиристорным ключам, в 2 соответствии с изобретением, магнитопровод выполнен плоскошихтованным, причем суммарное сечение ярем, соединяющих дополнительные стержни и сечение дополнительного, стержня меньше, чем сечение основного стержня. Сущность заявляемого изобретения поясняется чертежом (фиг.), где жирными линиями показан плоскошихтованный магнитопровод трансформатора, представляющий собой три основных и три дополнительных стержня,соединенных тремя ярмами с расположением обмоток. На фиг.1 обозначено 1 - первичная отмотка,соединенная в треугольник 2 - основные секции вторичной обмотки 3 - дополнительные секции вторичной обмотки 4, 5 - обмотки управления Т 1,Т 2,4 - тиристорные ключи 8 - система автоматического управления. Трансформатор работает следующим образом. В режиме холостого хода ток в обмотках управления отсутствует (все тиристорные ключи разомкнуты). При этом магнитный поток, создаваемый первичной обмоткой замыкается по основным стержням и частично по дополнительным стержням и по верхнему и среднему ярмам, так что э.д.с. вторичной обмотки определяется числом витков основных и дополнительных секций и равна номинальному напряжению. С увеличением нагрузки напряжение на вторичной обмотке уменьшается, после чего замыкается обмотка управления 4 тиристором Т 1 и часть магнитного потока из среднего ярма вытесняется в дополнительные стержни и дополнительное ярмо. При этом э.д.с. на дополнительных секциях и напряжение на вторичной обмотки увеличивается. При необходимости дальнейшего увеличения напряжения замыкается обмотка управления 5 тиристором Т 2 и происходит дальнейшее вытеснение магнитного потока из среднего ярма в дополнительные стержни и верхнее ярмо. Преимущества предлагаемой конструкции трансформатора с коммутацией магнитного потока высокая эффективность автоматического ступенчатого регулирования напряжения под нагрузкой, уменьшение тока холостого хода,упрощение конструкции,снижение расхода активных материалов и потерь. ФОРМУЛА ИЗОБРЕТЕНИЯ Трансформатор с коммутацией магнитного потока, содержащий магнитопровод в виде трех основных и трех дополнительных стержней,соединенных тремя ярмами, с расположенными на стержнях первичной и вторичной обмотками и секционированных обмоток управления,расположенных на ярмах и подключенных к тиристорным ключам, отличающийся тем, что магнитопровод выполнен плоскошихтованным,причем суммарное сечение ярем, соединяющих дополнительные стержни и сечение
