Изобретение относится к области теплоэнергетики, а именно к системам теплоснабжения и может использоваться для регулирования температуры горячей воды в системах водяного отопления.
Задача изобретения - создание экономичного, простого и надежного в эксплуатации водоструйного элеватора с высоким коэффициентом эжекции.
Технический результат изобретения - улучшение регулирования температуры водоструйного элеватора в системах водяного отопления, снижение расхода тепловой и электрической энергии, повышение коэффициепта эжекции.

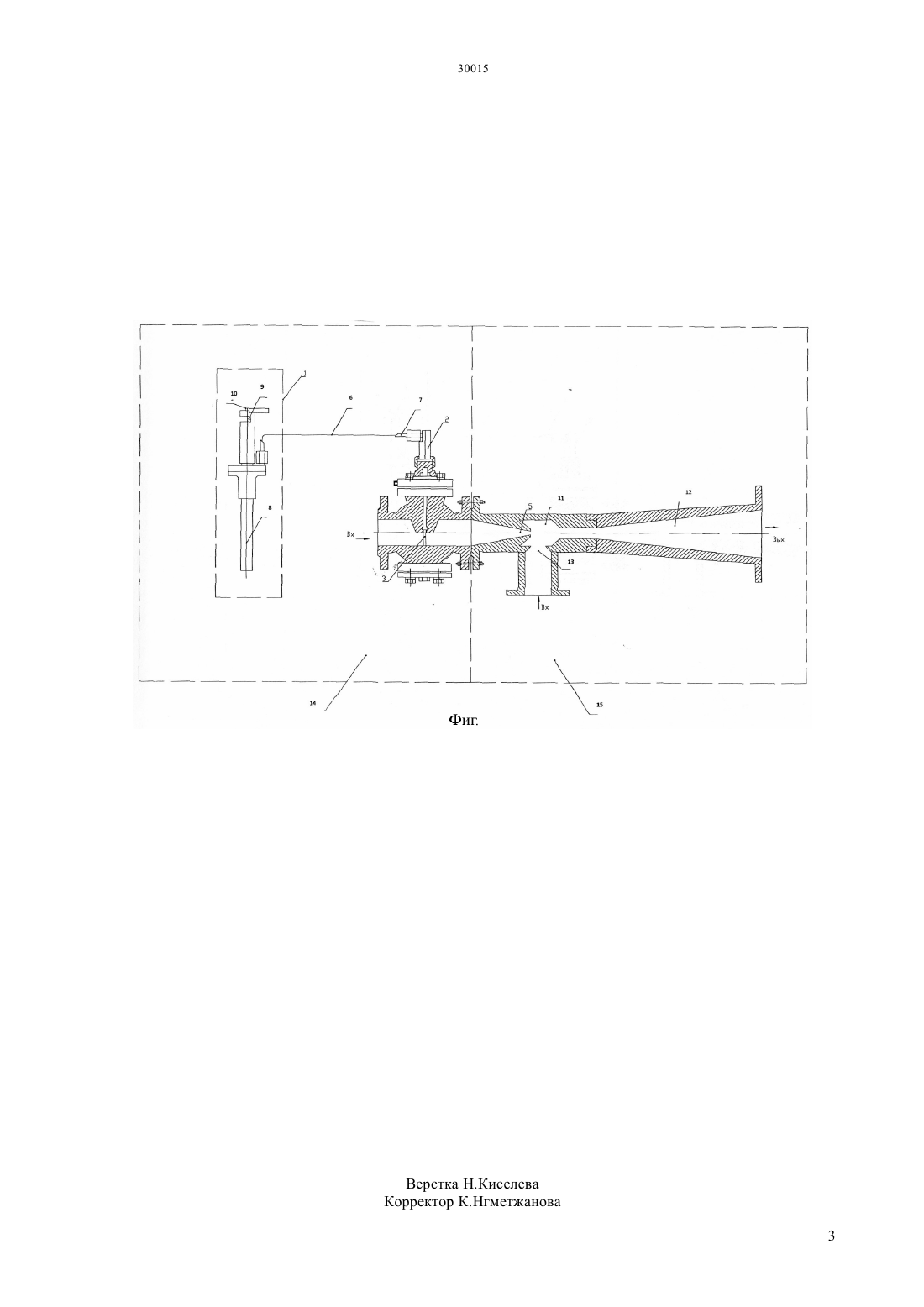

Водоструйный элеватор, содержащий первую смесительную камеру с патрубками для подключения в систему отопления и к обратному трубопроводу системы отопления, регулирующий орган, размещенный в регуляторе температуры прямого действия, который соосно установлен с водоструйным элеватором, в качестве регулирующего органа применяется шибер, приводом которого служит сильфон, не требующий электропитания.
Преимуществом данного изобретения является высокий коэффициент эжекции, экономичность, простота конструкции и надежность в эксплуатации.

Текст

Смотреть все

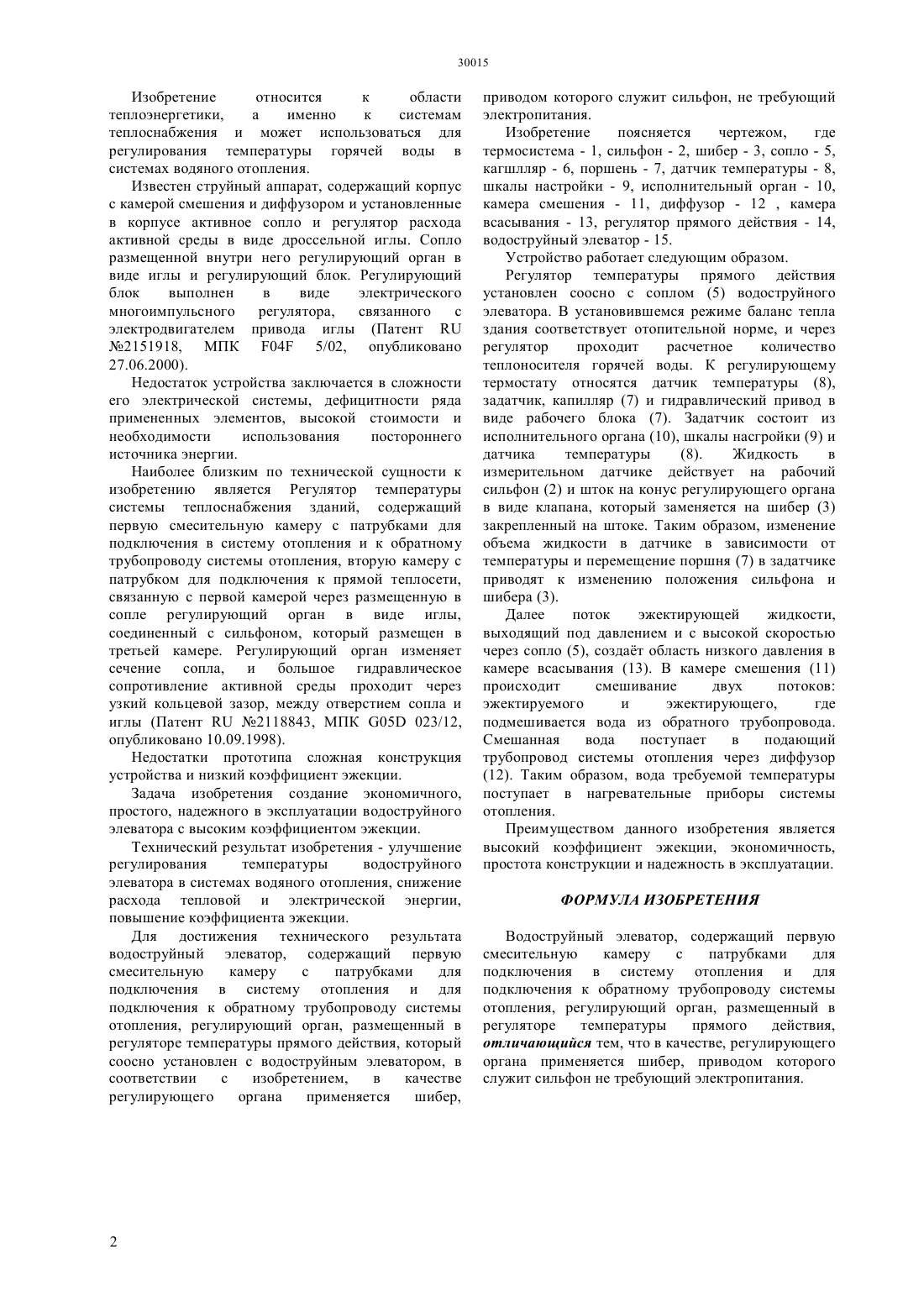

(51) 05 023/12 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат изобретения - улучшение регулирования температуры водоструйного элеватора в системах водяного отопления, снижение расхода тепловой и электрической энергии,повышение коэффициента эжекции. Водоструйный элеватор, содержащий первую смесительную камеру с патрубками для подключения в систему отопления и к обратному трубопроводу системы отопления, регулирующий орган, размещенный в регуляторе температуры прямого действия, который соосно установлен с водоструйным элеватором,в качестве регулирующего органа применяется шибер,приводом которого служит сильфон, не требующий электропитания. Преимуществом данного изобретения является высокий коэффициент эжекции, экономичность,простота конструкции и надежность в эксплуатации.(72) Муханов Бахыт Каскабаевич Еренчинов Кагазбек Калыкбаевич Шакимова Назира Оразгельдиновна(73) Некоммерческое акционерное общество Алматинский университет энергетики и связи(57) Изобретение относится к области теплоэнергетики,а именно к системам теплоснабжения и может использоваться для регулирования температуры горячей воды в системах водяного отопления. Задача изобретения - создание экономичного,простого и надежного в эксплуатации водоструйного элеватора с высоким коэффициентом эжекции. Изобретение относится к области теплоэнергетики,а именно к системам теплоснабжения и может использоваться для регулирования температуры горячей воды в системах водяного отопления. Известен струйный аппарат, содержащий корпус с камерой смешения и диффузором и установленные в корпусе активное сопло и регулятор расхода активной среды в виде дроссельной иглы. Сопло размещенной внутри него регулирующий орган в виде иглы и регулирующий блок. Регулирующий блок выполнен в виде электрического многоимпульсного регулятора,связанного с электродвигателем привода иглы (Патент 2151918, МПК 04 5/02, опубликовано 27.06.2000). Недостаток устройства заключается в сложности его электрической системы, дефицитности ряда примененных элементов, высокой стоимости и необходимости использования постороннего источника энергии. Наиболее близким по технической сущности к изобретению является Регулятор температуры системы теплоснабжения зданий, содержащий первую смесительную камеру с патрубками для подключения в систему отопления и к обратному трубопроводу системы отопления, вторую камеру с патрубком для подключения к прямой теплосети,связанную с первой камерой через размещенную в сопле регулирующий орган в виде иглы,соединенный с сильфоном, который размещен в третьей камере. Регулирующий орган изменяет сечение сопла, и большое гидравлическое сопротивление активной среды проходит через узкий кольцевой зазор, между отверстием сопла и иглы (Патент 2118843, МПК 05 023/12,опубликовано 10.09.1998). Недостатки прототипа сложная конструкция устройства и низкий коэффициент эжекции. Задача изобретения создание экономичного,простого, надежного в эксплуатации водоструйного элеватора с высоким коэффициентом эжекции. Технический результат изобретения - улучшение регулирования температуры водоструйного элеватора в системах водяного отопления, снижение расхода тепловой и электрической энергии,повышение коэффициента эжекции. Для достижения технического результата водоструйный элеватор, содержащий первую смесительную камеру с патрубками для подключения в систему отопления и для подключения к обратному трубопроводу системы отопления, регулирующий орган, размещенный в регуляторе температуры прямого действия, который соосно установлен с водоструйным элеватором, в соответствии с изобретением,в качестве регулирующего органа применяется шибер, 2 приводом которого служит сильфон, не требующий электропитания. Изобретение поясняется чертежом,где термосистема - 1, сильфон - 2, шибер - 3, сопло - 5,кагшлляр - 6, поршень - 7, датчик температуры - 8,шкалы настройки - 9, исполнительный орган - 10,камера смешения - 11, диффузор - 12 , камера всасывания - 13, регулятор прямого действия - 14,водоструйный элеватор - 15. Устройство работает следующим образом. Регулятор температуры прямого действия установлен соосно с соплом (5) водоструйного элеватора. В установившемся режиме баланс тепла здания соответствует отопительной норме, и через регулятор проходит расчетное количество теплоносителя горячей воды. К регулирующему термостату относятся датчик температуры (8),задатчик, капилляр (7) и гидравлический привод в виде рабочего блока (7). Задатчик состоит из исполнительного органа (10), шкалы насгройки (9) и датчика температуры(8). Жидкость в измерительном датчике действует на рабочий сильфон (2) и шток на конус регулирующего органа в виде клапана, который заменяется на шибер (3) закрепленный на штоке. Таким образом, изменение объема жидкости в датчике в зависимости от температуры и перемещение поршня (7) в задатчике приводят к изменению положения сильфона и шибера (3). Далее поток эжектирующей жидкости,выходящий под давлением и с высокой скоростью через сопло (5), создат область низкого давления в камере всасывания (13). В камере смешения (11) происходит смешивание двух потоков эжектируемого и эжектирующего,где подмешивается вода из обратного трубопровода. Смешанная вода поступает в подающий трубопровод системы отопления через диффузор(12). Таким образом, вода требуемой температуры поступает в нагревательные приборы системы отопления. Преимуществом данного изобретения является высокий коэффициент эжекции, экономичность,простота конструкции и надежность в эксплуатации. ФОРМУЛА ИЗОБРЕТЕНИЯ Водоструйный элеватор, содержащий первую смесительную камеру с патрубками для подключения в систему отопления и для подключения к обратному трубопроводу системы отопления, регулирующий орган, размещенный в регуляторе температуры прямого действия,отличающийся тем, что в качестве, регулирующего органа применяется шибер, приводом которого служит сильфон не требующий электропитания.
