Водно-дисперсионная композиция для покрытия

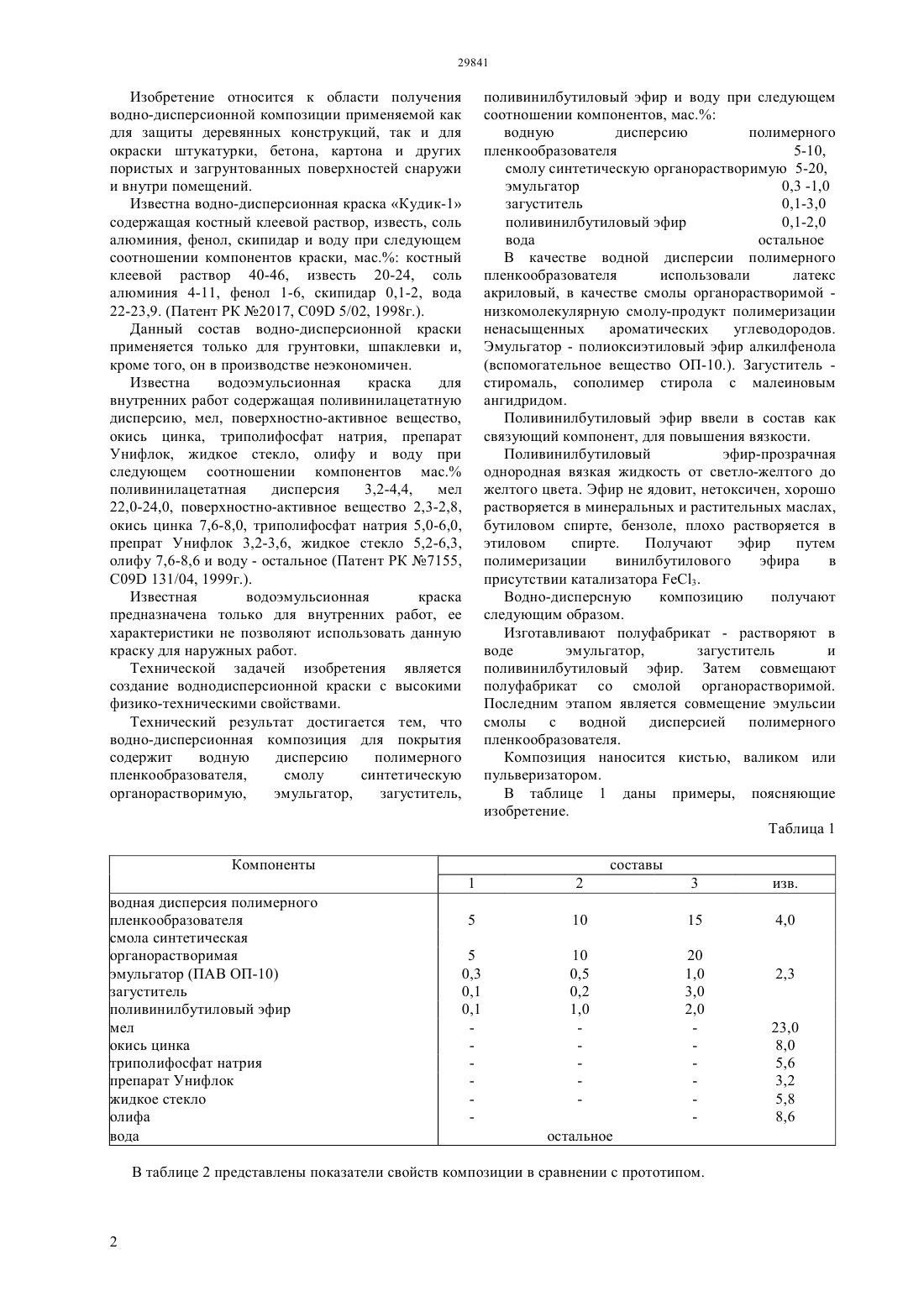

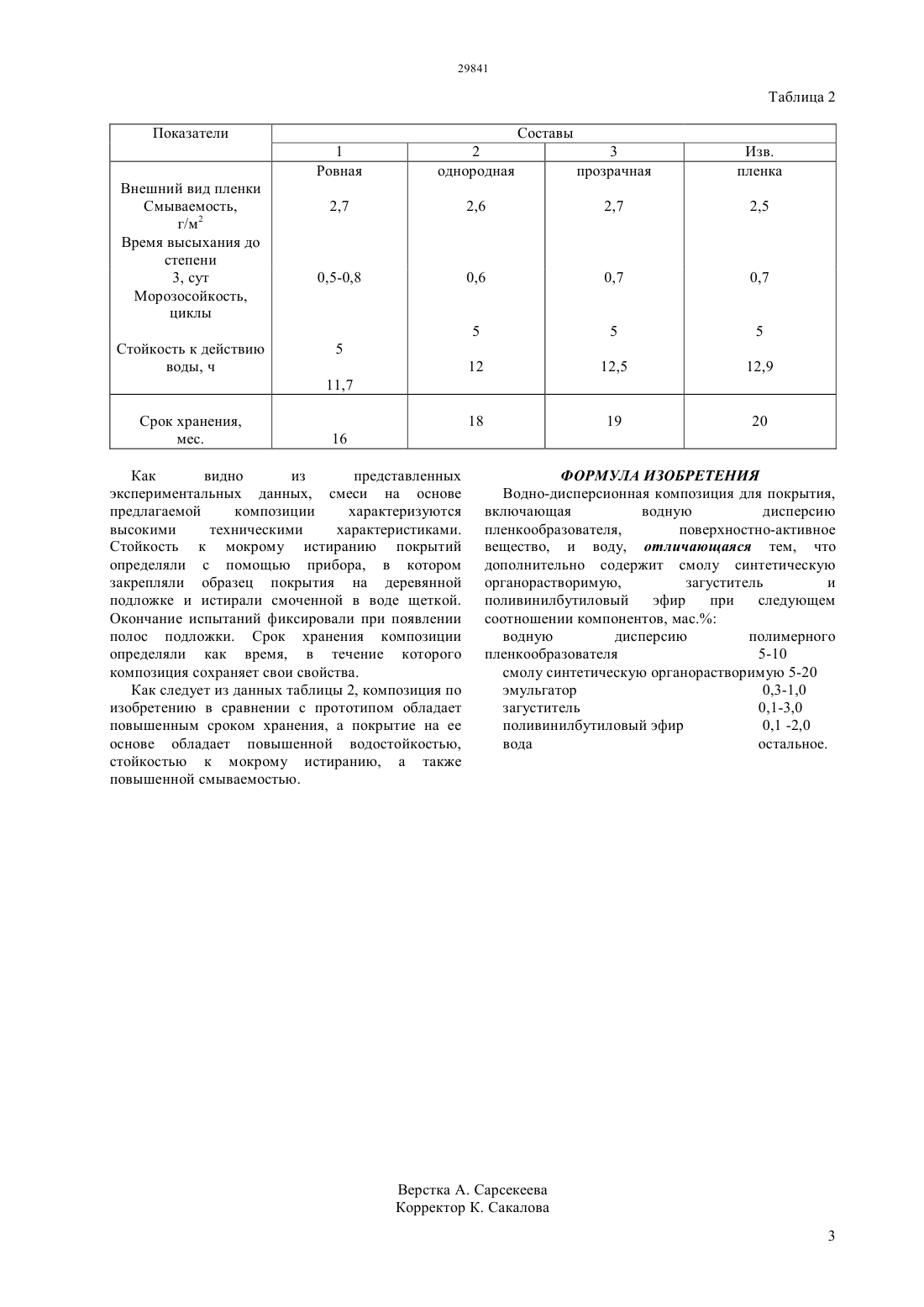

(51) 09 5/02 (2006.01) 09 129/04 (2006.01) 09 109/06 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ водную дисперсию полимерного пленкообразователя 5-10,смолу синтетическую органорастворимую 5-20,эмульгатор 0,3 -1,0 загуститель 0,1-3,0 поливинилбутиловый эфир 0,1-2,0 вода остальное Предлагаемая водно-дисперсионная композиция для покрытия обладает повышенным сроком хранения, а покрытие на ее основе обладает повышенной водостойкостью, стойкостью к мокрому истиранию, а также повышенной смываемостью.(76) Турсуметов Сурат Сайтмуратович Атамбаев Пархат Карибаевич(57) Изобретение относится к области получения водно-дисперсионной композиции применяемой как для защиты деревянных конструкций, так и для окраски штукатурки, бетона, картона и других пористых и загрунтованных поверхностей снаружи и внутри помещений. Водно-дисперсионная композиция для покрытия содержит мас. Изобретение относится к области получения водно-дисперсионной композиции применяемой как для защиты деревянных конструкций, так и для окраски штукатурки, бетона, картона и других пористых и загрунтованных поверхностей снаружи и внутри помещений. Известна водно-дисперсионная краска Кудик-1 содержащая костный клеевой раствор, известь, соль алюминия, фенол, скипидар и воду при следующем соотношении компонентов краски, мас. костный клеевой раствор 40-46, известь 20-24, соль алюминия 4-11, фенол 1-6, скипидар 0,1-2, вода 22-23,9. (Патент РК 2017, 09 5/02, 1998 г.). Данный состав водно-дисперсионной краски применяется только для грунтовки, шпаклевки и,кроме того, он в производстве неэкономичен. Известна водоэмульсионная краска для внутренних работ содержащая поливинилацетатную дисперсию, мел, поверхностно-активное вещество,окись цинка, триполифосфат натрия, препарат Унифлок, жидкое стекло, олифу и воду при следующем соотношении компонентов мас. поливинилацетатная дисперсия 3,2-4,4,мел 22,0-24,0, поверхностно-активное вещество 2,3-2,8,окись цинка 7,6-8,0, триполифосфат натрия 5,0-6,0,препрат Унифлок 3,2-3,6, жидкое стекло 5,2-6,3,олифу 7,6-8,6 и воду - остальное (Патент РК 7155,09 131/04, 1999 г.). Известная водоэмульсионная краска предназначена только для внутренних работ, ее характеристики не позволяют использовать данную краску для наружных работ. Технической задачей изобретения является создание воднодисперсионной краски с высокими физико-техническими свойствами. Технический результат достигается тем, что водно-дисперсионная композиция для покрытия содержит водную дисперсию полимерного пленкообразователя,смолу синтетическую органорастворимую,эмульгатор,загуститель, поливинилбутиловый эфир и воду при следующем соотношении компонентов, мас. водную дисперсию полимерного пленкообразователя 5-10,смолу синтетическую органорастворимую 5-20,эмульгатор 0,3 -1,0 загуститель 0,1-3,0 поливинилбутиловый эфир 0,1-2,0 вода остальное В качестве водной дисперсии полимерного пленкообразователя использовали латекс акриловый, в качестве смолы органорастворимой низкомолекулярную смолу-продукт полимеризации ненасыщенных ароматических углеводородов. Эмульгатор - полиоксиэтиловый эфир алкилфенола(вспомогательное вещество ОП-10.). Загуститель стиромаль, сополимер стирола с малеиновым ангидридом. Поливинилбутиловый эфир ввели в состав как связующий компонент, для повышения вязкости. Поливинилбутиловый эфир-прозрачная однородная вязкая жидкость от светло-желтого до желтого цвета. Эфир не ядовит, нетоксичен, хорошо растворяется в минеральных и растительных маслах,бутиловом спирте, бензоле, плохо растворяется в этиловом спирте. Получают эфир путем полимеризации винилбутилового эфира в присутствии катализатора 3. Водно-дисперсную композицию получают следующим образом. Изготавливают полуфабрикат - растворяют в воде эмульгатор,загуститель и поливинилбутиловый эфир. Затем совмещают полуфабрикат со смолой органорастворимой. Последним этапом является совмещение эмульсии смолы с водной дисперсией полимерного пленкообразователя. Композиция наносится кистью, валиком или пульверизатором. В таблице 1 даны примеры, поясняющие изобретение. Таблица 1 водная дисперсия полимерного пленкообразователя смола синтетическая органорастворимая эмульгатор (ПАВ ОП-10) загуститель поливинилбутиловый эфир мел окись цинка триполифосфат натрия препарат Унифлок жидкое стекло олифа вода В таблице 2 представлены показатели свойств композиции в сравнении с прототипом. Внешний вид пленки Смываемость,г/м 2 Время высыхания до степени 3, сут Морозосойкость,циклы Как видно из представленных экспериментальных данных, смеси на основе предлагаемой композиции характеризуются высокими техническими характеристиками. Стойкость к мокрому истиранию покрытий определяли с помощью прибора, в котором закрепляли образец покрытия на деревянной подложке и истирали смоченной в воде щеткой. Окончание испытаний фиксировали при появлении полос подложки. Срок хранения композиции определяли как время, в течение которого композиция сохраняет свои свойства. Как следует из данных таблицы 2, композиция по изобретению в сравнении с прототипом обладает повышенным сроком хранения, а покрытие на ее основе обладает повышенной водостойкостью,стойкостью к мокрому истиранию, а также повышенной смываемостью. ФОРМУЛА ИЗОБРЕТЕНИЯ Водно-дисперсионная композиция для покрытия,включающая водную дисперсию пленкообразователя,поверхностно-активное вещество, и воду, отличающаяся тем, что дополнительно содержит смолу синтетическую органорастворимую,загуститель и поливинилбутиловый эфир при следующем соотношении компонентов, мас. водную дисперсию полимерного пленкообразователя 5-10 смолу синтетическую органорастворимую 5-20 эмульгатор 0,3-1,0 загуститель 0,1-3,0 поливинилбутиловый эфир 0,1 -2,0 вода остальное.
