Способ переработки материалов, содержащих свинец, серебро и цинк

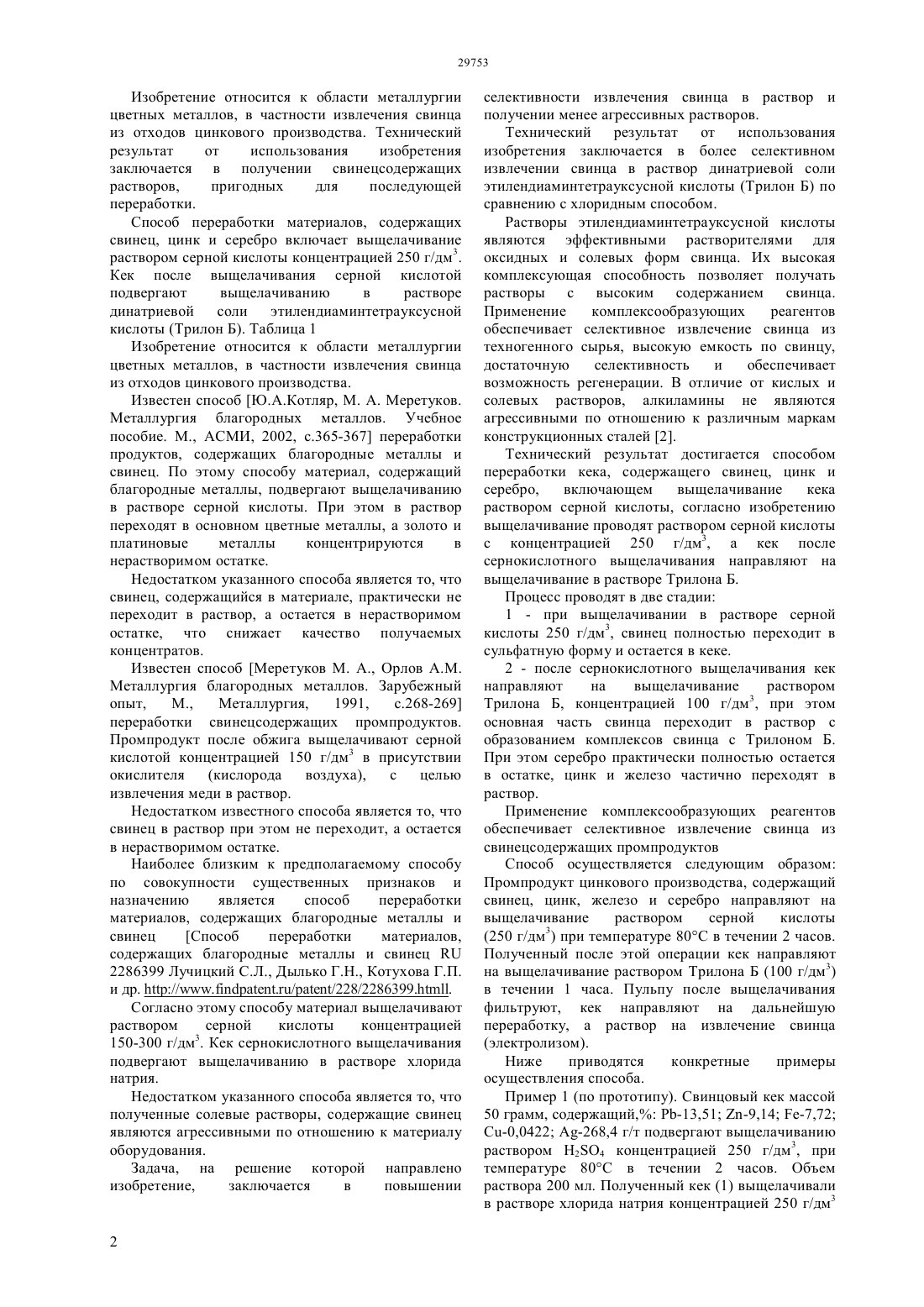

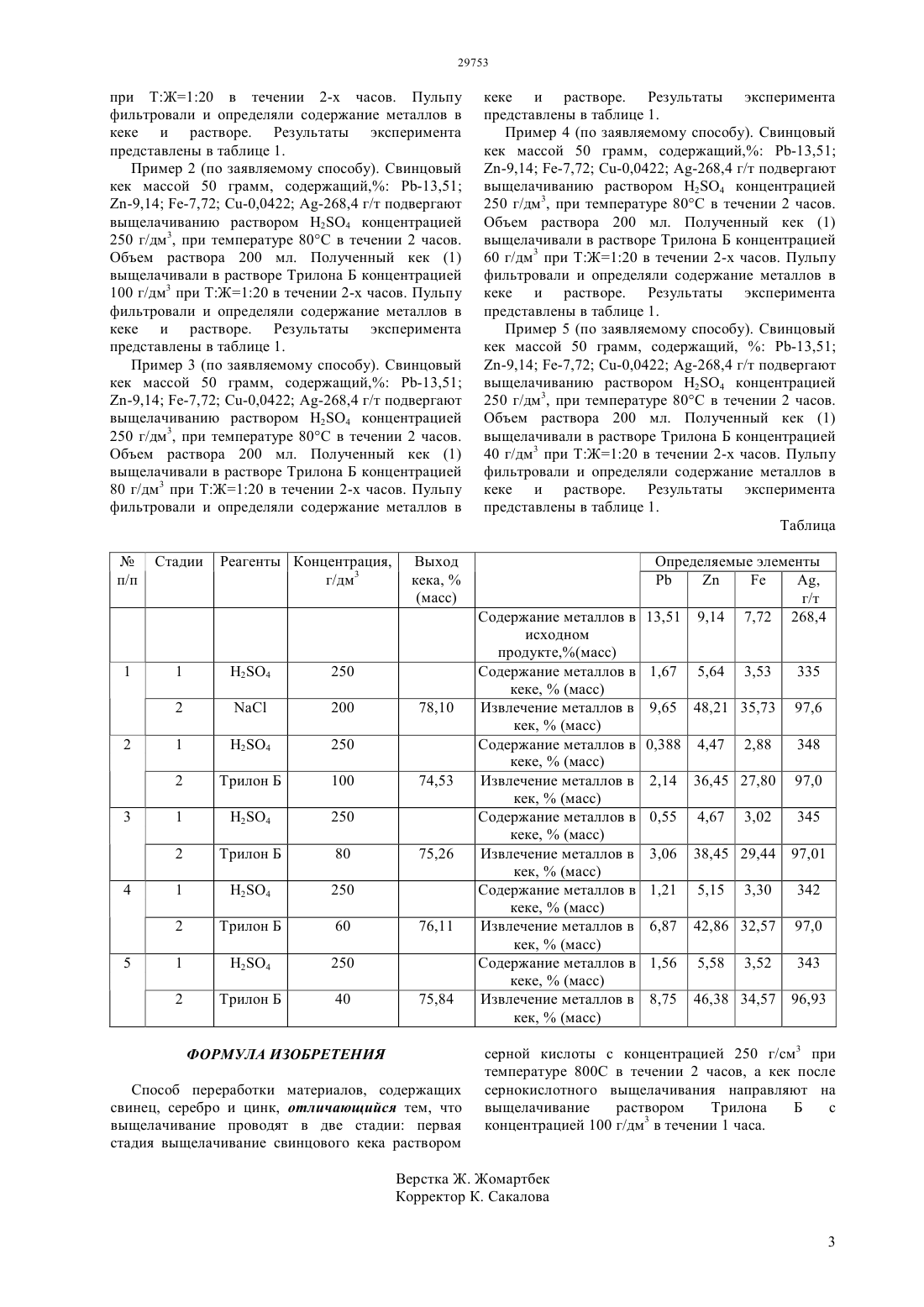

(51) 22 7/00 (2006.01) 22 11/00 (2006.01) 22 3/04 (2006.01) 22 3/08 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к области металлургии цветных металлов, в частности извлечения свинца из отходов цинкового производства. Технический результат от использования изобретения заключается в получении свинецсодержащих растворов,пригодных для последующей переработки.(72) Куленова Наталья Анатольевна Шймардан Нржан(73) Республиканское государственное предприятие на праве хозяйственного ведения ВосточноКазахстанский государственный технический университет им. Д. Серикбаева Министерства образования и науки Республики Казахстан Изобретение относится к области металлургии цветных металлов, в частности извлечения свинца из отходов цинкового производства. Технический результат от использования изобретения заключается в получении свинецсодержащих растворов,пригодных для последующей переработки. Способ переработки материалов, содержащих свинец, цинк и серебро включает выщелачивание раствором серной кислоты концентрацией 250 г/дм 3. Кек после выщелачивания серной кислотой подвергают выщелачиванию в растворе динатриевой соли этилендиаминтетрауксусной кислоты (Трилон Б). Таблица 1 Изобретение относится к области металлургии цветных металлов, в частности извлечения свинца из отходов цинкового производства. Известен способ Ю.А.Котляр, М. А. Меретуков. Металлургия благородных металлов. Учебное пособие. М., АСМИ, 2002, с.365-367 переработки продуктов, содержащих благородные металлы и свинец. По этому способу материал, содержащий благородные металлы, подвергают выщелачиванию в растворе серной кислоты. При этом в раствор переходят в основном цветные металлы, а золото и платиновые металлы концентрируются в нерастворимом остатке. Недостатком указанного способа является то, что свинец, содержащийся в материале, практически не переходит в раствор, а остается в нерастворимом остатке, что снижает качество получаемых концентратов. Известен способ Меретуков М. А., Орлов А.М. Металлургия благородных металлов. Зарубежный опыт,М.,Металлургия,1991,с.268-269 переработки свинецсодержащих промпродуктов. Промпродукт после обжига выщелачивают серной кислотой концентрацией 150 г/дм 3 в присутствии окислителя (кислорода воздуха),с целью извлечения меди в раствор. Недостатком известного способа является то, что свинец в раствор при этом не переходит, а остается в нерастворимом остатке. Наиболее близким к предполагаемому способу по совокупности существенных признаков и назначению является способ переработки материалов, содержащих благородные металлы и свинец Способ переработки материалов,содержащих благородные металлы и свинец 2286399 Лучицкий С.Л., Дылько Г.Н., Котухова Г.П. и др. ////228/2286399 Согласно этому способу материал выщелачивают раствором серной кислоты концентрацией 150-300 г/дм 3. Кек сернокислотного выщелачивания подвергают выщелачиванию в растворе хлорида натрия. Недостатком указанного способа является то, что полученные солевые растворы, содержащие свинец являются агрессивными по отношению к материалу оборудования. Задача, на решение которой направлено изобретение,заключается в повышении селективности извлечения свинца в раствор и получении менее агрессивных растворов. Технический результат от использования изобретения заключается в более селективном извлечении свинца в раствор динатриевой соли этилендиаминтетрауксусной кислоты (Трилон Б) по сравнению с хлоридным способом. Растворы этилендиаминтетрауксусной кислоты являются эффективными растворителями для оксидных и солевых форм свинца. Их высокая комплексующая способность позволяет получать растворы с высоким содержанием свинца. Применение комплексообразующих реагентов обеспечивает селективное извлечение свинца из техногенного сырья, высокую емкость по свинцу,достаточную селективность и обеспечивает возможность регенерации. В отличие от кислых и солевых растворов, алкиламины не являются агрессивными по отношению к различным маркам конструкционных сталей 2. Технический результат достигается способом переработки кека, содержащего свинец, цинк и серебро,включающем выщелачивание кека раствором серной кислоты, согласно изобретению выщелачивание проводят раствором серной кислоты с концентрацией 250 г/дм 3, а кек после сернокислотного выщелачивания направляют на выщелачивание в растворе Трилона Б. Процесс проводят в две стадии 1 - при выщелачивании в растворе серной кислоты 250 г/дм 3, свинец полностью переходит в сульфатную форму и остается в кеке. 2 - после сернокислотного выщелачивания кек направляют на выщелачивание раствором Трилона Б, концентрацией 100 г/дм 3, при этом основная часть свинца переходит в раствор с образованием комплексов свинца с Трилоном Б. При этом серебро практически полностью остается в остатке, цинк и железо частично переходят в раствор. Применение комплексообразующих реагентов обеспечивает селективное извлечение свинца из свинецсодержащих промпродуктов Способ осуществляется следующим образом Промпродукт цинкового производства, содержащий свинец, цинк, железо и серебро направляют на выщелачивание раствором серной кислоты(250 г/дм 3) при температуре 80 С в течении 2 часов. Полученный после этой операции кек направляют на выщелачивание раствором Трилона Б (100 г/дм 3) в течении 1 часа. Пульпу после выщелачивания фильтруют, кек направляют на дальнейшую переработку, а раствор на извлечение свинца(электролизом). Ниже приводятся конкретные примеры осуществления способа. Пример 1 (по прототипу). Свинцовый кек массой 50 грамм, содержащий, Р-13,51 -9,14 -7,72 С-0,0422 -268,4 г/т подвергают выщелачиванию раствором 24 концентрацией 250 г/дм 3, при температуре 80 С в течении 2 часов. Объем раствора 200 мл. Полученный кек (1) выщелачивали в растворе хлорида натрия концентрацией 250 г/дм 3 при ТЖ 120 в течении 2-х часов. Пульпу фильтровали и определяли содержание металлов в кеке и растворе. Результаты эксперимента представлены в таблице 1. Пример 2 (по заявляемому способу). Свинцовый кек массой 50 грамм, содержащий, Р-13,51-9,14 -7,72 С-0,0422 -268,4 г/т подвергают выщелачиванию раствором 24 концентрацией 250 г/дм 3, при температуре 80 С в течении 2 часов. Объем раствора 200 мл. Полученный кек (1) выщелачивали в растворе Трилона Б концентрацией 100 г/дм 3 при ТЖ 120 в течении 2-х часов. Пульпу фильтровали и определяли содержание металлов в кеке и растворе. Результаты эксперимента представлены в таблице 1. Пример 3 (по заявляемому способу). Свинцовый кек массой 50 грамм, содержащий, Р-13,51-9,14 -7,72 С-0,0422 -268,4 г/т подвергают выщелачиванию раствором 24 концентрацией 250 г/дм 3, при температуре 80 С в течении 2 часов. Объем раствора 200 мл. Полученный кек (1) выщелачивали в растворе Трилона Б концентрацией 80 г/дм 3 при ТЖ 120 в течении 2-х часов. Пульпу фильтровали и определяли содержание металлов в ФОРМУЛА ИЗОБРЕТЕНИЯ Способ переработки материалов, содержащих свинец, серебро и цинк, отличающийся тем, что выщелачивание проводят в две стадии первая стадия выщелачивание свинцового кека раствором кеке и растворе. Результаты эксперимента представлены в таблице 1. Пример 4 (по заявляемому способу). Свинцовый кек массой 50 грамм, содержащий, Р-13,51-9,14 -7,72 С-0,0422 -268,4 г/т подвергают выщелачиванию раствором 24 концентрацией 250 г/дм 3, при температуре 80 С в течении 2 часов. Объем раствора 200 мл. Полученный кек (1) выщелачивали в растворе Трилона Б концентрацией 60 г/дм 3 при ТЖ 120 в течении 2-х часов. Пульпу фильтровали и определяли содержание металлов в кеке и растворе. Результаты эксперимента представлены в таблице 1. Пример 5 (по заявляемому способу). Свинцовый кек массой 50 грамм, содержащий,Р-13,51-9,14 -7,72 С-0,0422 -268,4 г/т подвергают выщелачиванию раствором 24 концентрацией 250 г/дм 3, при температуре 80 С в течении 2 часов. Объем раствора 200 мл. Полученный кек (1) выщелачивали в растворе Трилона Б концентрацией 40 г/дм 3 при ТЖ 120 в течении 2-х часов. Пульпу фильтровали и определяли содержание металлов в кеке и растворе. Результаты эксперимента представлены в таблице 1. Таблица Определяемые элементы Р,г/т Содержание металлов в 13,51 9,14 7,72 268,4 исходном продукте,(масс) Содержание металлов в 1,67 5,64 3,53 335 кеке,(масс) Извлечение металлов в 9,65 48,21 35,73 97,6 кек,(масс) Содержание металлов в 0,388 4,47 2,88 348 кеке,(масс) Извлечение металлов в 2,14 36,45 27,80 97,0 кек,(масс) Содержание металлов в 0,55 4,67 3,02 345 кеке,(масс) Извлечение металлов в 3,06 38,45 29,44 97,01 кек,(масс) Содержание металлов в 1,21 5,15 3,30 342 кеке,(масс) Извлечение металлов в 6,87 42,86 32,57 97,0 кек,(масс) Содержание металлов в 1,56 5,58 3,52 343 кеке,(масс) Извлечение металлов в 8,75 46,38 34,57 96,93 кек,(масс) серной кислоты с концентрацией 250 г/см 3 при температуре 800 С в течении 2 часов, а кек после сернокислотного выщелачивания направляют на выщелачивание раствором Трилона Б с концентрацией 100 г/дм 3 в течении 1 часа.
