Гребневая сеялка

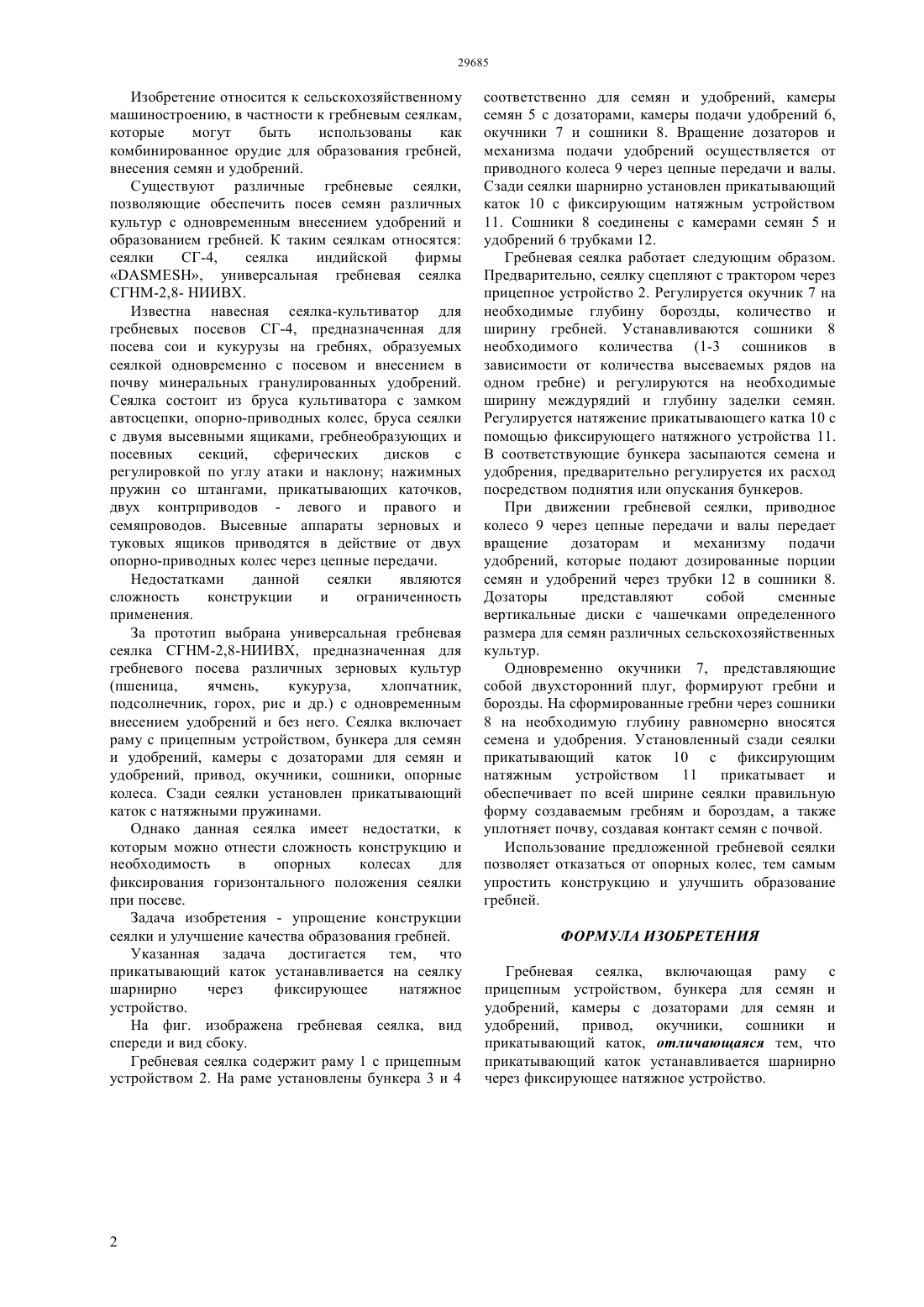

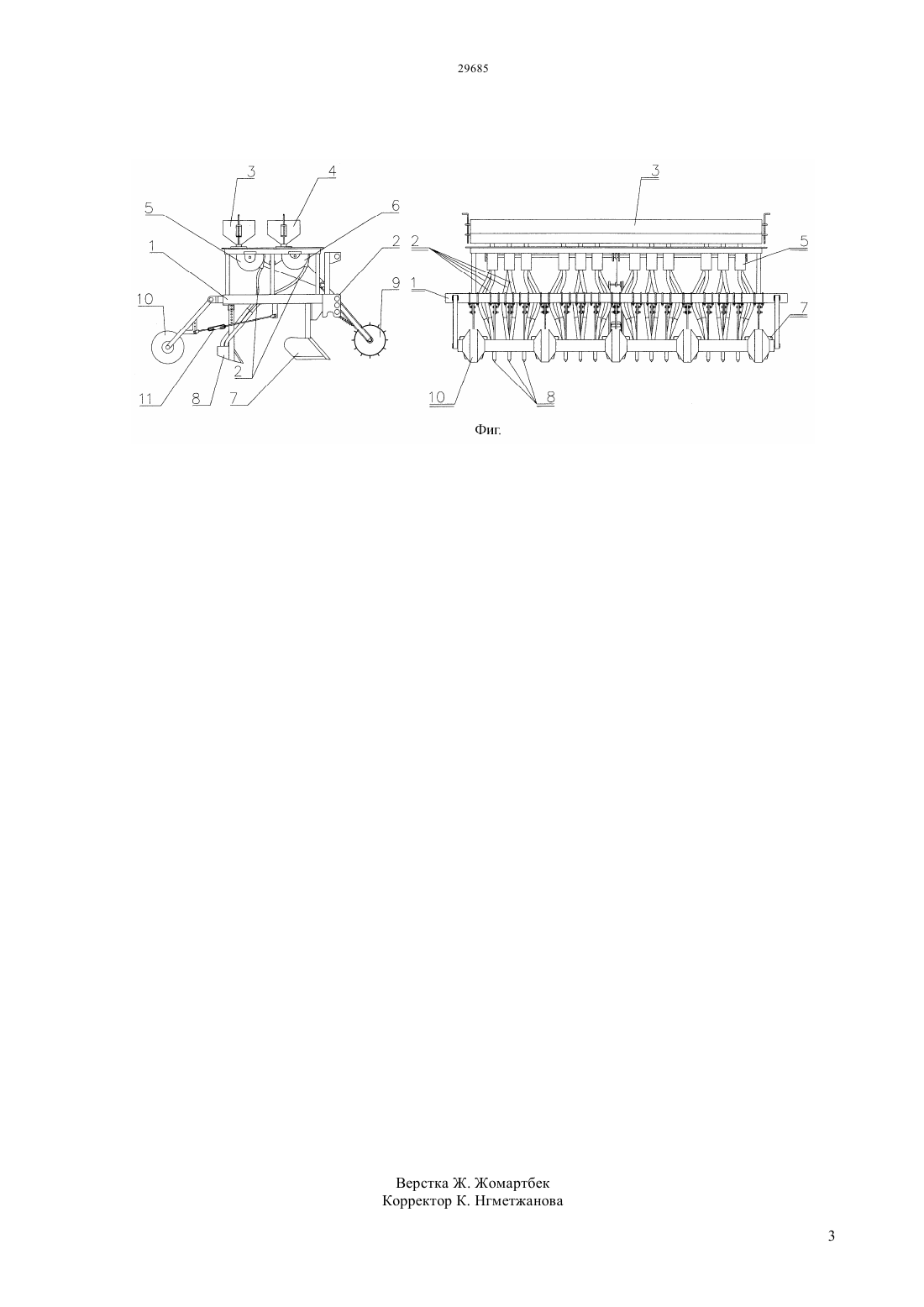

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ частности к гребневым сеялкам, которые могут быть использованы как комбинированное орудие для образования гребней, внесения семян и удобрений. Гребневая сеялка включает раму с прицепным устройством, бункера для семян и удобрений,камеры с дозаторами для семян и удобрений,привод, окучники, сошники и прикатывающий каток,установленный шарнирно через фиксирующее натяжное устройство. Новизна заключается в том, что на сеялке устанавливается прикатывающий станок шарнирно через натяжное устройство. Это позволяет отказаться от опорных колес, тем самым упростить конструкцию и улучшить образование гребней.(72) Калашников Александр Афанасьевич Мирдадаев Миробит Салимович Куртебаев Болат Мажитович Мамучев Руслан Алиевич Балгабаев Нурлан Нурмаханович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт водного хозяйства Министерство сельского хозяйства Республики Казахстан Изобретение относится к сельскохозяйственному машиностроению, в частности к гребневым сеялкам,которые могут быть использованы как комбинированное орудие для образования гребней,внесения семян и удобрений. Существуют различные гребневые сеялки,позволяющие обеспечить посев семян различных культур с одновременным внесением удобрений и образованием гребней. К таким сеялкам относятся сеялки СГ-4,сеялка индийской фирмы, универсальная гребневая сеялка СГНМ-2,8- НИИВХ. Известна навесная сеялка-культиватор для гребневых посевов СГ-4, предназначенная для посева сои и кукурузы на гребнях, образуемых сеялкой одновременно с посевом и внесением в почву минеральных гранулированных удобрений. Сеялка состоит из бруса культиватора с замком автосцепки, опорно-приводных колес, бруса сеялки с двумя высевными ящиками, гребнеобразующих и посевных секций,сферических дисков с регулировкой по углу атаки и наклону нажимных пружин со штангами, прикатывающих каточков,двух контрприводов - левого и правого и семяпроводов. Высевные аппараты зерновых и туковых ящиков приводятся в действие от двух опорно-приводных колес через цепные передачи. Недостатками данной сеялки являются сложность конструкции и ограниченность применения. За прототип выбрана универсальная гребневая сеялка СГНМ-2,8-НИИВХ, предназначенная для гребневого посева различных зерновых культур(пшеница,ячмень,кукуруза,хлопчатник,подсолнечник, горох, рис и др.) с одновременным внесением удобрений и без него. Сеялка включает раму с прицепным устройством, бункера для семян и удобрений, камеры с дозаторами для семян и удобрений, привод, окучники, сошники, опорные колеса. Сзади сеялки установлен прикатывающий каток с натяжными пружинами. Однако данная сеялка имеет недостатки, к которым можно отнести сложность конструкцию и необходимость в опорных колесах для фиксирования горизонтального положения сеялки при посеве. Задача изобретения - упрощение конструкции сеялки и улучшение качества образования гребней. Указанная задача достигается тем, что прикатывающий каток устанавливается на сеялку шарнирно через фиксирующее натяжное устройство. На фиг. изображена гребневая сеялка, вид спереди и вид сбоку. Гребневая сеялка содержит раму 1 с прицепным устройством 2. На раме установлены бункера 3 и 4 соответственно для семян и удобрений, камеры семян 5 с дозаторами, камеры подачи удобрений 6,окучники 7 и сошники 8. Вращение дозаторов и механизма подачи удобрений осуществляется от приводного колеса 9 через цепные передачи и валы. Сзади сеялки шарнирно установлен прикатывающий каток 10 с фиксирующим натяжным устройством 11. Сошники 8 соединены с камерами семян 5 и удобрений 6 трубками 12. Гребневая сеялка работает следующим образом. Предварительно, сеялку сцепляют с трактором через прицепное устройство 2. Регулируется окучник 7 на необходимые глубину борозды, количество и ширину гребней. Устанавливаются сошники 8 необходимого количества (1-3 сошников в зависимости от количества высеваемых рядов на одном гребне) и регулируются на необходимые ширину междурядий и глубину заделки семян. Регулируется натяжение прикатывающего катка 10 с помощью фиксирующего натяжного устройства 11. В соответствующие бункера засыпаются семена и удобрения, предварительно регулируется их расход посредством поднятия или опускания бункеров. При движении гребневой сеялки, приводное колесо 9 через цепные передачи и валы передает вращение дозаторам и механизму подачи удобрений, которые подают дозированные порции семян и удобрений через трубки 12 в сошники 8. Дозаторы представляют собой сменные вертикальные диски с чашечками определенного размера для семян различных сельскохозяйственных культур. Одновременно окучники 7, представляющие собой двухсторонний плуг, формируют гребни и борозды. На сформированные гребни через сошники 8 на необходимую глубину равномерно вносятся семена и удобрения. Установленный сзади сеялки прикатывающий каток 10 с фиксирующим натяжным устройством 11 прикатывает и обеспечивает по всей ширине сеялки правильную форму создаваемым гребням и бороздам, а также уплотняет почву, создавая контакт семян с почвой. Использование предложенной гребневой сеялки позволяет отказаться от опорных колес, тем самым упростить конструкцию и улучшить образование гребней. ФОРМУЛА ИЗОБРЕТЕНИЯ Гребневая сеялка, включающая раму с прицепным устройством, бункера для семян и удобрений, камеры с дозаторами для семян и удобрений, привод, окучники, сошники и прикатывающий каток, отличающаяся тем, что прикатывающий каток устанавливается шарнирно через фиксирующее натяжное устройство.
