Сетчатая затяжка

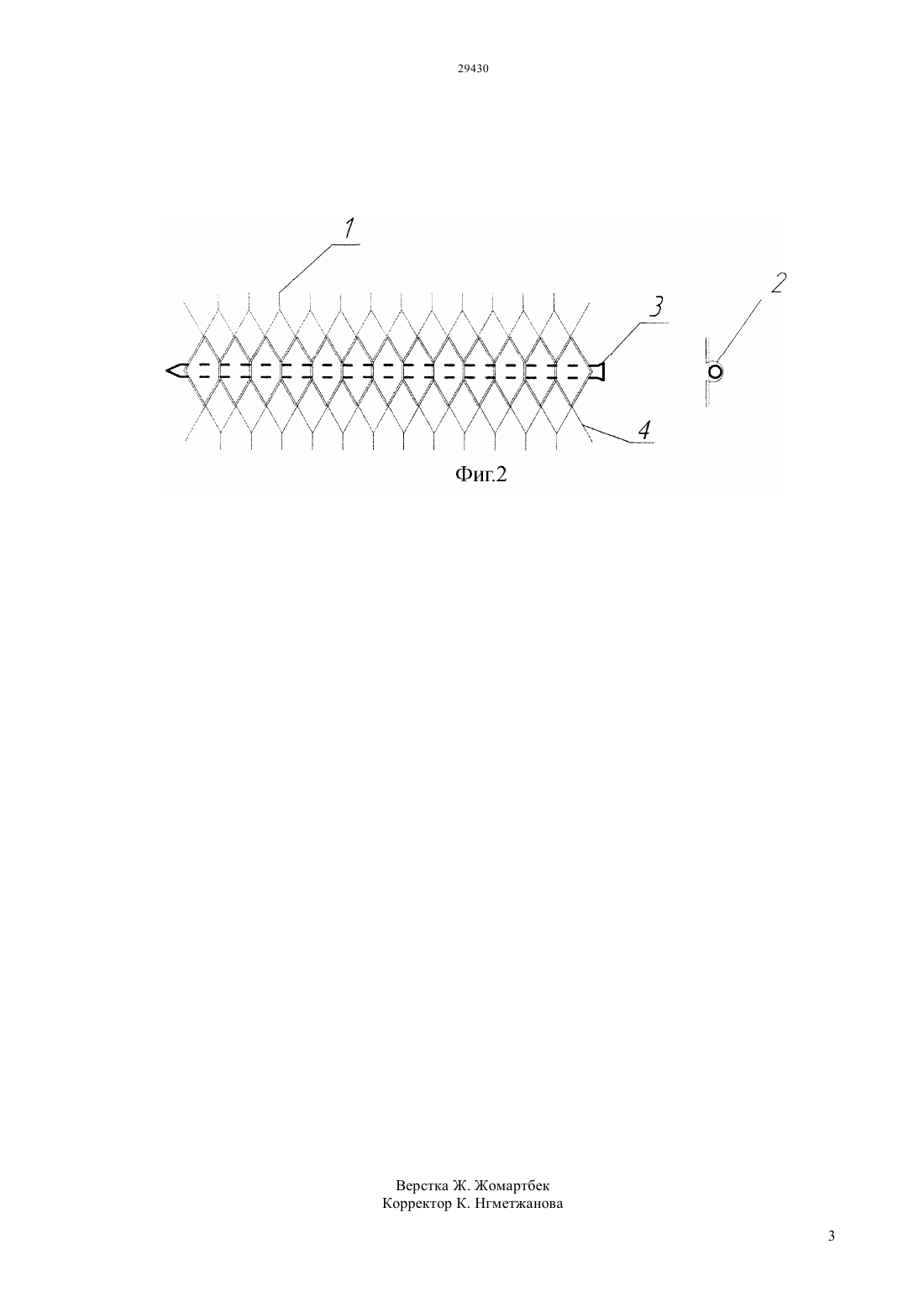

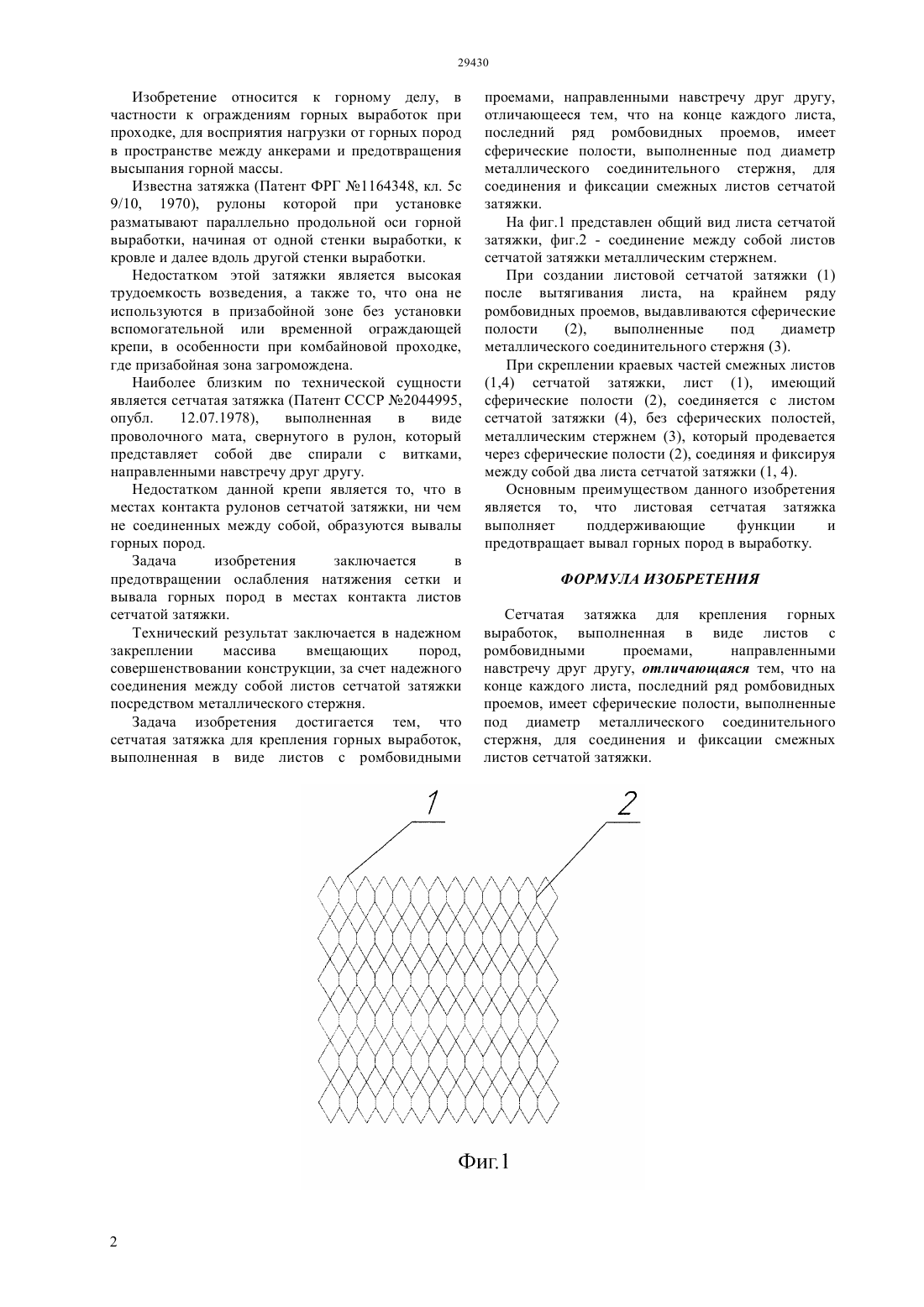

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задача изобретения заключается в предотвращении ослабления натяжения сетки и вывала горных пород в местах контакта листов сетчатой затяжки. Задача изобретения достигается тем, что сетчатая затяжка для крепления горных выработок,выполненная в виде листов с ромбовидными проемами, направленными навстречу друг другу отличающееся тем, что на конце каждого листа,последний ряд ромбовидных проемов, имеет сферические полости, выполненные под диаметр металлического соединительного стержня, для соединения и фиксации смежных листов сетчатой затяжки. Технический результат заключается в надежном закреплении массива вмещающих пород,совершенствовании конструкции, за счет надежного соединения между собой листов сетчатой затяжки посредством металлического стержня.(72) Демин Владимир Федорович Демин Виталий Владимирович Демина Татьяна Владимировна Искаков Айдос Айдарханович(73) Республиканское государственное предприятие на праве хозяйственного ведения Карагандинский государственный технический университет Министерства образования и науки Республики Казахстан(57) Изобретение относится к горному делу, в частности к ограждениям горных выработок при проходке, для восприятия нагрузки от горных пород в пространстве между анкерами и предотвращения высыпания горной массы. Изобретение относится к горному делу, в частности к ограждениям горных выработок при проходке, для восприятия нагрузки от горных пород в пространстве между анкерами и предотвращения высыпания горной массы. Известна затяжка (Патент ФРГ 1164348, кл. 5 с 9/10, 1970), рулоны которой при установке разматывают параллельно продольной оси горной выработки, начиная от одной стенки выработки, к кровле и далее вдоль другой стенки выработки. Недостатком этой затяжки является высокая трудоемкость возведения, а также то, что она не используются в призабойной зоне без установки вспомогательной или временной ограждающей крепи, в особенности при комбайновой проходке,где призабойная зона загромождена. Наиболее близким по технической сущности является сетчатая затяжка (Патент СССР 2044995,опубл. 12.07.1978),выполненная в виде проволочного мата, свернутого в рулон, который представляет собой две спирали с витками,направленными навстречу друг другу. Недостатком данной крепи является то, что в местах контакта рулонов сетчатой затяжки, ни чем не соединенных между собой, образуются вывалы горных пород. Задача изобретения заключается в предотвращении ослабления натяжения сетки и вывала горных пород в местах контакта листов сетчатой затяжки. Технический результат заключается в надежном закреплении массива вмещающих пород,совершенствовании конструкции, за счет надежного соединения между собой листов сетчатой затяжки посредством металлического стержня. Задача изобретения достигается тем, что сетчатая затяжка для крепления горных выработок,выполненная в виде листов с ромбовидными проемами, направленными навстречу друг другу,отличающееся тем, что на конце каждого листа,последний ряд ромбовидных проемов, имеет сферические полости, выполненные под диаметр металлического соединительного стержня, для соединения и фиксации смежных листов сетчатой затяжки. На фиг.1 представлен общий вид листа сетчатой затяжки, фиг.2 - соединение между собой листов сетчатой затяжки металлическим стержнем. При создании листовой сетчатой затяжки (1) после вытягивания листа, на крайнем ряду ромбовидных проемов, выдавливаются сферические полости(2),выполненные под диаметр металлического соединительного стержня (3). При скреплении краевых частей смежных листов(1,4) сетчатой затяжки, лист (1), имеющий сферические полости (2), соединяется с листом сетчатой затяжки (4), без сферических полостей,металлическим стержнем (3), который продевается через сферические полости (2), соединяя и фиксируя между собой два листа сетчатой затяжки (1, 4). Основным преимуществом данного изобретения является то, что листовая сетчатая затяжка выполняет поддерживающие функции и предотвращает вывал горных пород в выработку. ФОРМУЛА ИЗОБРЕТЕНИЯ Сетчатая затяжка для крепления горных выработок, выполненная в виде листов с ромбовидными проемами,направленными навстречу друг другу, отличающаяся тем, что на конце каждого листа, последний ряд ромбовидных проемов, имеет сферические полости, выполненные под диаметр металлического соединительного стержня, для соединения и фиксации смежных листов сетчатой затяжки.
