Способ получения цинкового купороса

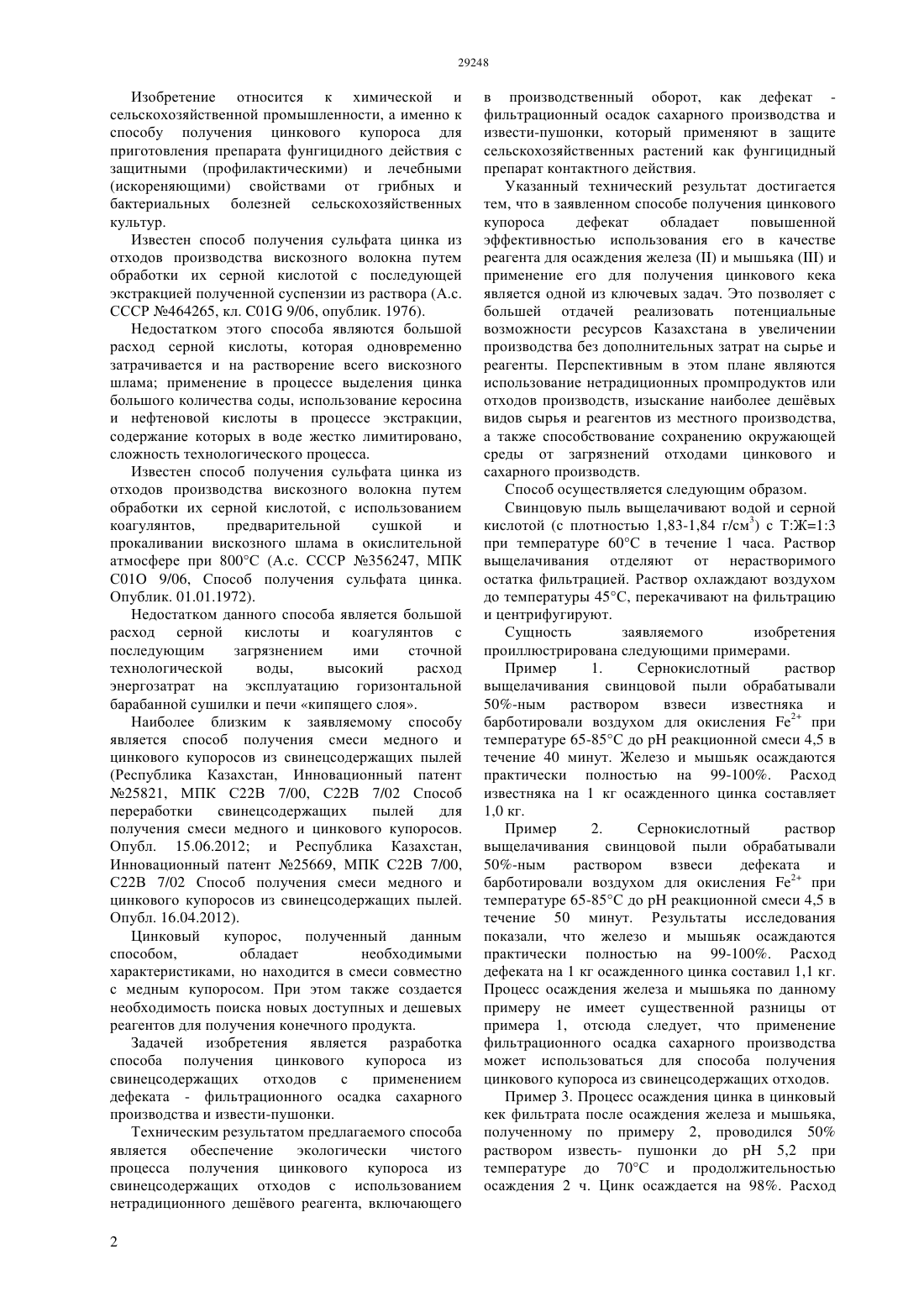

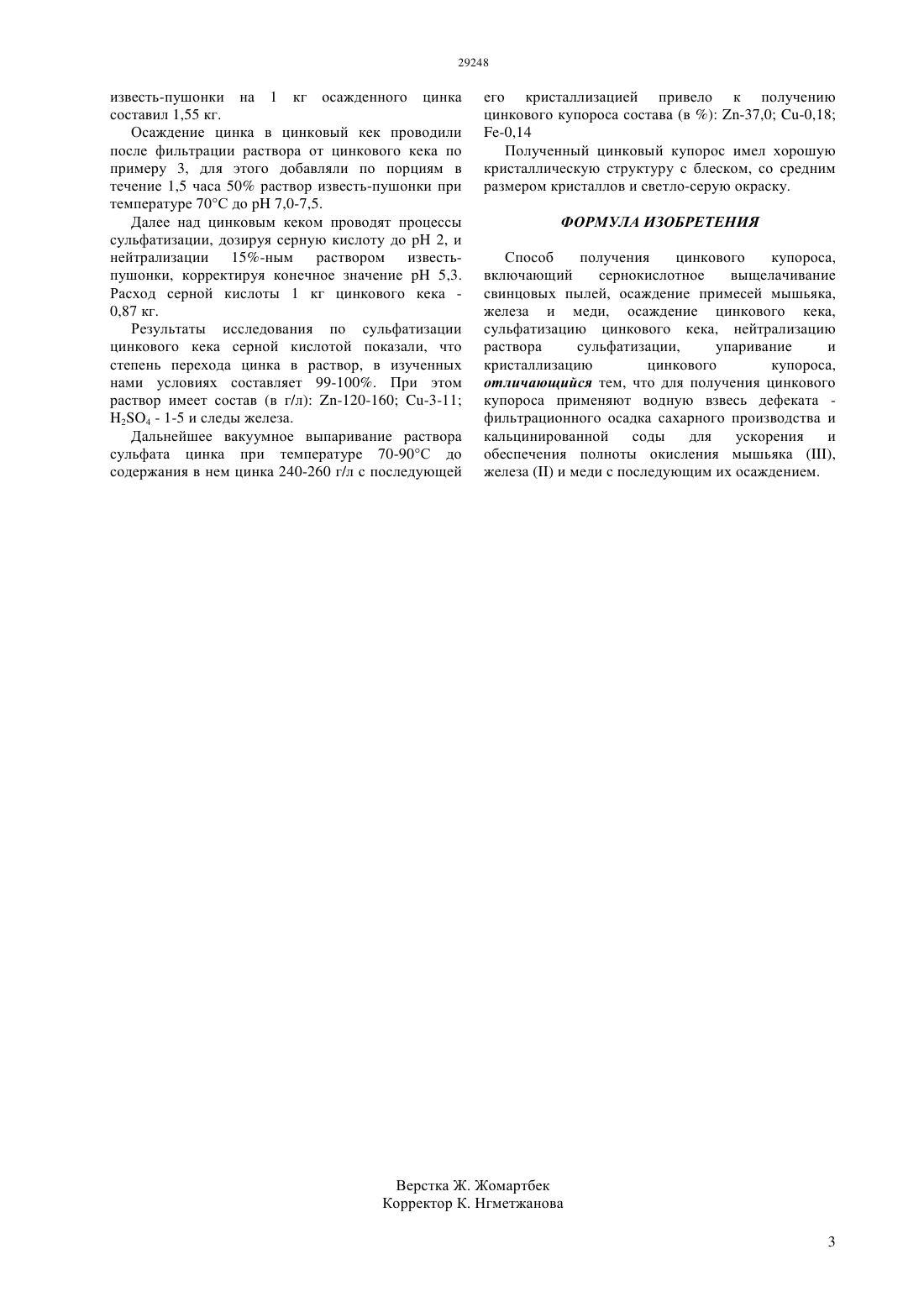

МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Техническим результатом предлагаемого способа является обеспечение экологически чистого процесса получения цинкового купороса из свинецсодержащих отходов цинкового производства с использованием нетрадиционного дешвого реагента,включающего в производственный оборот,как дефекат фильтрационный осадок сахарного производства,который применяют в защите сельскохозяйственных растений как фунгицидный препарат контактного действия. Предложенный способ получения цинкового купороса для препарата фунгицидного действия обладает защитными (профилактическими) и лечебными (искореняющими) свойствами от грибных и бактериальных болезней сельскохозяйственных растений. Образец цинкового купороса быстро растворим в воде и у него лучшая прилипаемость. Являясь контактным фунгицидом,он малотоксичен и относится кгруппе опасности. К тому же данный способ предусматривает полную утилизацию отходов промышленных производств,которые в настоящее время значительно ухудшают экологическую обстановку.(72) Утепов Дархан Кенесович Сагитов Абай Оразович Кенесов Бакдаулет Нурланулы Диханбаев Арыстан Баяндыевич(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт защиты и карантина растений(54) СПОСОБ ПОЛУЧЕНИЯ ЦИНКОВОГО КУПОРОСА(57) Изобретение относится к химической и сельскохозяйственной промышленности, а именно к способу получения цинкового купороса для приготовления препарата фунгицидного действия с защитными (профилактическими) и лечебными(искореняющими) свойствами от грибных и бактериальных болезней сельскохозяйственных культур. Задачей изобретения является разработка способа получения цинкового купороса из свинецсодержащих отходов цинкового производства с применением дефекатафильтрационного осадка сахарного производства. Изобретение относится к химической и сельскохозяйственной промышленности, а именно к способу получения цинкового купороса для приготовления препарата фунгицидного действия с защитными (профилактическими) и лечебными(искореняющими) свойствами от грибных и бактериальных болезней сельскохозяйственных культур. Известен способ получения сульфата цинка из отходов производства вискозного волокна путем обработки их серной кислотой с последующей экстракцией полученной суспензии из раствора (А.с. СССР 464265, кл. 01 9/06, опублик. 1976). Недостатком этого способа являются большой расход серной кислоты, которая одновременно затрачивается и на растворение всего вискозного шлама применение в процессе выделения цинка большого количества соды, использование керосина и нефтеновой кислоты в процессе экстракции,содержание которых в воде жестко лимитировано,сложность технологического процесса. Известен способ получения сульфата цинка из отходов производства вискозного волокна путем обработки их серной кислотой, с использованием коагулянтов,предварительной сушкой и прокаливании вискозного шлама в окислительной атмосфере при 800 С (А.с. СССР 356247, МПК С 01 9/06, Способ получения сульфата цинка. Опублик. 01.01.1972). Недостатком данного способа является большой расход серной кислоты и коагулянтов с последующим загрязнением ими сточной технологической воды,высокий расход энергозатрат на эксплуатацию горизонтальной барабанной сушилки и печи кипящего слоя. Наиболее близким к заявляемому способу является способ получения смеси медного и цинкового купоросов из свинецсодержащих пылей(Республика Казахстан, Инновационный патент 25821, МПК С 22 В 7/00, С 22 В 7/02 Способ переработки свинецсодержащих пылей для получения смеси медного и цинкового купоросов. Опубл. 15.06.2012 и Республика Казахстан,Инновационный патент 25669, МПК С 22 В 7/00,С 22 В 7/02 Способ получения смеси медного и цинкового купоросов из свинецсодержащих пылей. Опубл. 16.04.2012). Цинковый купорос,полученный данным способом,обладает необходимыми характеристиками, но находится в смеси совместно с медным купоросом. При этом также создается необходимость поиска новых доступных и дешевых реагентов для получения конечного продукта. Задачей изобретения является разработка способа получения цинкового купороса из свинецсодержащих отходов с применением дефеката - фильтрационного осадка сахарного производства и извести-пушонки. Техническим результатом предлагаемого способа является обеспечение экологически чистого процесса получения цинкового купороса из свинецсодержащих отходов с использованием нетрадиционного дешвого реагента, включающего 2 в производственный оборот, как дефекат фильтрационный осадок сахарного производства и извести-пушонки, который применяют в защите сельскохозяйственных растений как фунгицидный препарат контактного действия. Указанный технический результат достигается тем, что в заявленном способе получения цинкового купороса дефекат обладает повышенной эффективностью использования его в качестве реагента для осаждения железаи мышьякаи применение его для получения цинкового кека является одной из ключевых задач. Это позволяет с большей отдачей реализовать потенциальные возможности ресурсов Казахстана в увеличении производства без дополнительных затрат на сырье и реагенты. Перспективным в этом плане являются использование нетрадиционных промпродуктов или отходов производств, изыскание наиболее дешвых видов сырья и реагентов из местного производства,а также способствование сохранению окружающей среды от загрязнений отходами цинкового и сахарного производств. Способ осуществляется следующим образом. Свинцовую пыль выщелачивают водой и серной кислотой (с плотностью 1,83-1,84 г/см 3) с ТЖ 13 при температуре 60 С в течение 1 часа. Раствор выщелачивания отделяют от нерастворимого остатка фильтрацией. Раствор охлаждают воздухом до температуры 45 С, перекачивают на фильтрацию и центрифугируют. Сущность заявляемого изобретения проиллюстрирована следующими примерами. Пример 1. Сернокислотный раствор выщелачивания свинцовой пыли обрабатывали 50-ным раствором взвеси известняка и барботировали воздухом для окисления 2 при температуре 65-85 С дореакционной смеси 4,5 в течение 40 минут. Железо и мышьяк осаждаются практически полностью на 99-100. Расход известняка на 1 кг осажденного цинка составляет 1,0 кг. Пример 2. Сернокислотный раствор выщелачивания свинцовой пыли обрабатывали 50-ным раствором взвеси дефеката и барботировали воздухом для окисления 2 при температуре 65-85 С дореакционной смеси 4,5 в течение 50 минут. Результаты исследования показали, что железо и мышьяк осаждаются практически полностью на 99-100. Расход дефеката на 1 кг осажденного цинка составил 1,1 кг. Процесс осаждения железа и мышьяка по данному примеру не имеет существенной разницы от примера 1, отсюда следует, что применение фильтрационного осадка сахарного производства может использоваться для способа получения цинкового купороса из свинецсодержащих отходов. Пример 3. Процесс осаждения цинка в цинковый кек фильтрата после осаждения железа и мышьяка,полученному по примеру 2, проводился 50 раствором известь- пушонки до 5,2 при температуре до 70 С и продолжительностью осаждения 2 ч. Цинк осаждается на 98. Расход известь-пушонки на 1 кг осажденного цинка составил 1,55 кг. Осаждение цинка в цинковый кек проводили после фильтрации раствора от цинкового кека по примеру 3, для этого добавляли по порциям в течение 1,5 часа 50 раствор известь-пушонки при температуре 70 С до 7,0-7,5. Далее над цинковым кеком проводят процессы сульфатизации, дозируя серную кислоту до 2, и нейтрализации 15-ным раствором известьпушонки, корректируя конечное значение 5,3. Расход серной кислоты 1 кг цинкового кека 0,87 кг. Результаты исследования по сульфатизации цинкового кека серной кислотой показали, что степень перехода цинка в раствор, в изученных нами условиях составляет 99-100. При этом раствор имеет состав (в г/л) -120-160 -3-11 24 - 1-5 и следы железа. Дальнейшее вакуумное выпаривание раствора сульфата цинка при температуре 70-90 С до содержания в нем цинка 240-260 г/л с последующей его кристаллизацией привело к получению цинкового купороса состава (в ) -37,0 -0,18-0,14 Полученный цинковый купорос имел хорошую кристаллическую структуру с блеском, со средним размером кристаллов и светло-серую окраску. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ получения цинкового купороса,включающий сернокислотное выщелачивание свинцовых пылей, осаждение примесей мышьяка,железа и меди, осаждение цинкового кека,сульфатизацию цинкового кека, нейтрализацию раствора сульфатизации,упаривание и кристаллизацию цинкового купороса,отличающийся тем, что для получения цинкового купороса применяют водную взвесь дефеката фильтрационного осадка сахарного производства и кальцинированной соды для ускорения и обеспечения полноты окисления мышьяка ,железаи меди с последующим их осаждением.
